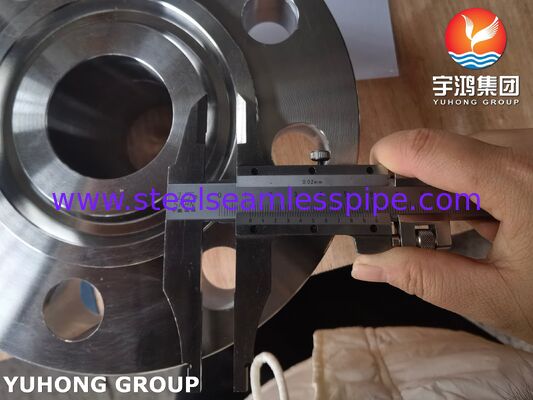

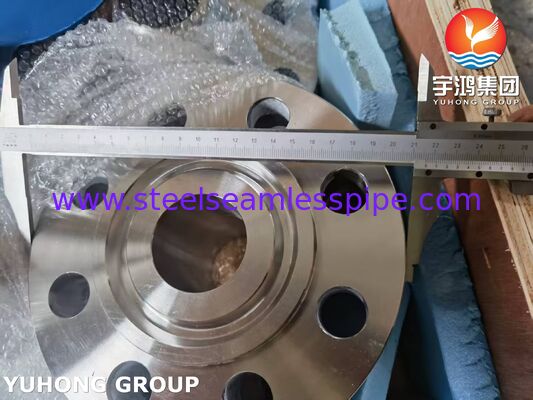

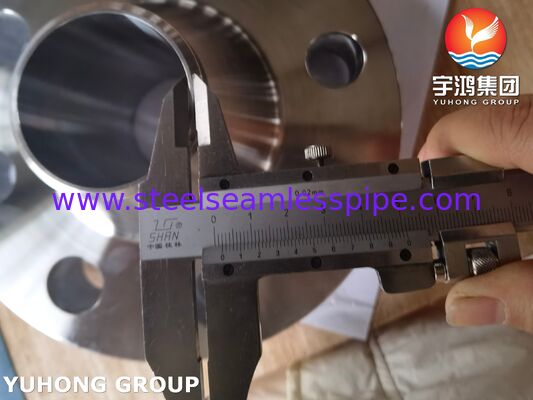

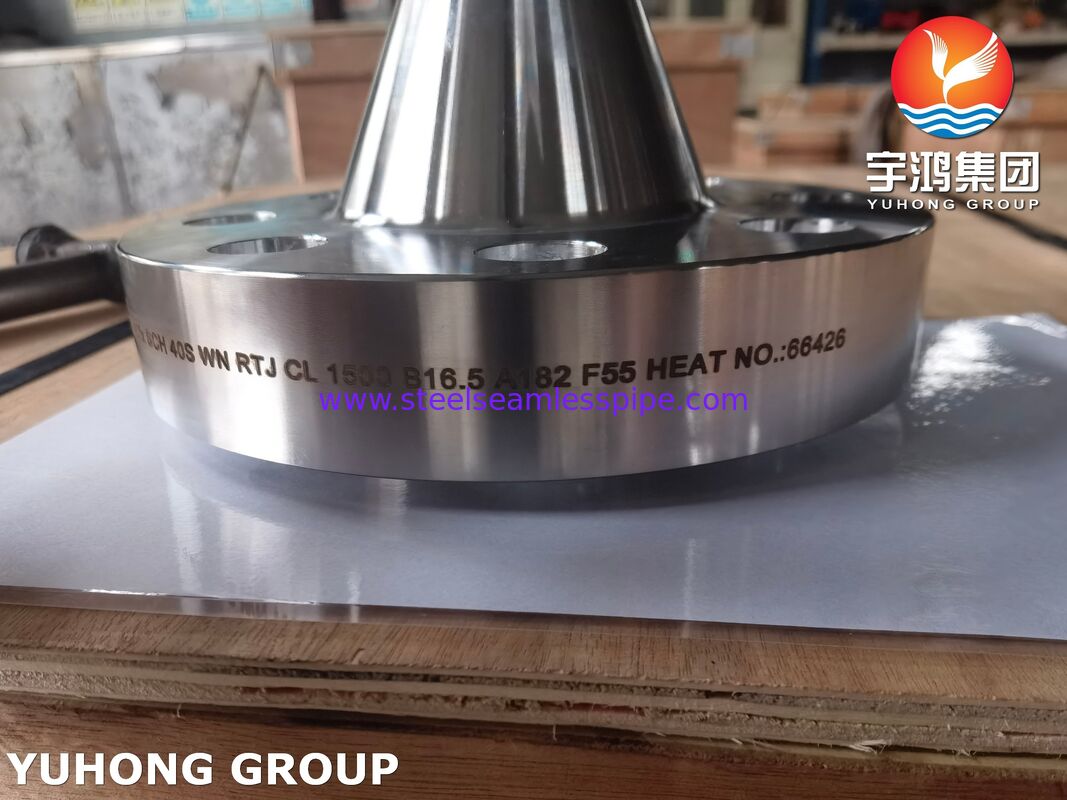

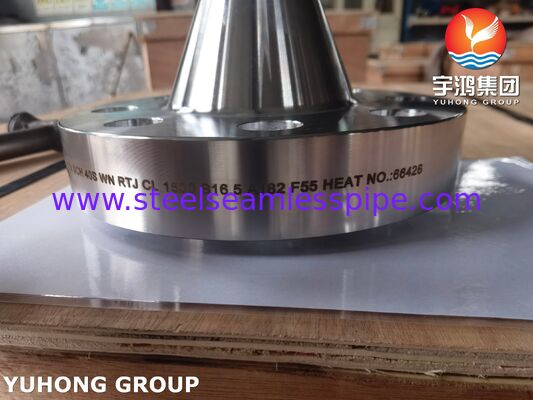

Φλάντζα από Υπερ-Διπλό Ανοξείδωτο Χάλυβα ASTM A182 F55 / 1.4501 / S32760, Υπερ-Διπλή Φλάντζα 2507 WNRTJ

Επικαιροποιημένη συσκευή για την παραγωγή ηλεκτρικών συσσωρευτώνΕΥΡΩΠΑΚΗ Οργάνωση Ελέγχου της Υγείας (UNS S32760)

Επικαιροποιημένα συστήματα για την παρακολούθηση των επιπέδων και των διαστάσεων των υδάτωνείναι ένα κατασκευασμένο κατασκευαστικό στοιχείο υψηλών επιδόσεων που έχει σχεδιαστεί για κρίσιμη λειτουργία σε ακραία περιβάλλοντα.Η φλάντσα αυτή διαθέτει μια υπερ-διπλή μικροδομή που προσφέρει σχεδόν το διπλάσιο από την αντοχή του τυποποιημένου ανοξείδωτου χάλυβα, παρέχοντας παράλληλα εξαιρετική αντοχή σε τρύπεςΤο σχεδιασμό του λαιμού συγκόλλησης ενσωματώνει ένα μακρύ, κωνικό κόμβο που διανέμει την πίεση και επιτρέπει την πλήρη διείσδυση της συγκόλλησης μύτης,διασφάλιση της δομικής ακεραιότητας υπό υψηλή πίεσηΤο RTJ (Ring Type Joint) διαθέτει ένα αυλάκι με ακριβή μηχανική που συμπιέζει ένα μεταλλικό συμπίεσμα για να σχηματίσει μια αδιάβροχη σφραγίδα μετάλλου προς μέταλλο.καθιστώντας την υποχρεωτική για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας στο πετρέλαιο και το αέριο, υπεράκτια, και χημική επεξεργασία.

Εξισοδύναμη βαθμίδα από ASTM A182 F55 / S32760 Super Duplex Steel Flange

Χημική σύνθεση σε % της ατσάλινης φλάντζας ASTM A182 F55 / S32760 Super Duplex

Μηχανολογικές ιδιότητες της φλάντζας WNFF από ατσάλι ASTM A182 F55 Super Duplex

Παρακάτω παρατίθενται οι ειδικές προϋποθέσεις που υπαγορεύουν τη χρήση του RTJ Flange Face:

1Υψηλή πίεση και υψηλή θερμοκρασία (σκληρή εξυπηρέτηση)
Το RTJ είναι πρότυπο για τις τάξεις πίεσης ASME 600# και άνω (ειδικά 900#, 1500# και 2500#).η εσωτερική πίεση είναι τόσο υψηλή ώστε οι τυποποιημένες συμπίεσεις (που χρησιμοποιούνται σε φλάντζες RF/FF) να εκβάλλονται από τη σύνδεση ή να ανατινάζονταιΤο μεταλλικό δαχτυλίδι συμπίεσης που χρησιμοποιείται στο RTJ αντιμετωπίζει τις σφραγίδες με παραμόρφωση εντός του αυλαίου, δημιουργώντας μια σφραγίδα που είναι ισχυρότερη από το ίδιο το τοίχωμα του σωλήνα.

2. Τύπος δακτυλίδας Συνδέσμευση
Οι φλάντζες RTJ χρησιμοποιούν μια μεταλλική συμπίεση (οβάλ ή οκταγώνια), ενώ οι φλάντζες RF χρησιμοποιούν μια μαλακή / σύνθετη σπειροειδή επίδεση συμπίεσης.

Χρησιμοποιήστε το RTJ όταν: Χρειάζεστε να περιέχετε θανατηφόρα υγρά, αέρια ή υδρογονάνθρακες σε υψηλή ταχύτητα, όπου ένα κανονικό συμπλέκτη θα αποτύχει.

3Κριτικές κυκλικές συνθήκες
Σε περιβάλλοντα με ακραίες διακυμάνσεις θερμοκρασίας ή δονήσεις (συνήθιστα στις υπεράκτιες πλατφόρμες και τις κορυφές πηγών), η ένταση των βρόχων μπορεί να χαλαρώσει.Οι αυλακώσεις RTJ είναι σχεδιασμένες για να διατηρούν την σφραγίδα ακόμη και αν συμβεί τέντωμα βρόχου, ενώ οι συνδέσεις ραδιοσυχνοτήτων βασίζονται εξ ολοκλήρου στη σταθερή συμπίεση των συμπιεστών.

4Βιομηχανικά πρότυπα (API)
Η RTJ είναι υποχρεωτική στη βιομηχανία πετρελαίου και φυσικού αερίου για τις συλλογές γεωτρήσεις, τα χριστουγεννιάτικα δέντρα (κεφαλές πηγάδι) και τις γραμμές πνιγμού/καταστροφής σύμφωνα με τις προδιαγραφές API 6A.

Χαρακτηριστικό της επιφάνειας της φλέβας -- Τύπος RTJ (Συνδέσμος τύπου δακτυλίου)

• Τύπος συμπίεσης: Οι φλάντζες RTJ χρησιμοποιούν μια μεταλλική δακτυλική συμπίεση (οβάλ ή οκταγώνια) που βρίσκεται σε μια μηχανική αυλή στο πρόσωπο της φλάντζας.

• Μηχανισμός σφράγισης: Όταν σφίγγονται οι βίδες της φλάντζας, η μεταλλική συμπίεση συμπιέζεται στο αυλάκι, παραμορφώνοντας ελαφρώς για να δημιουργηθεί μια σφραγίδα από μέταλλο σε μέταλλο.

• Εφαρμογή: Οι επενδύσεις RTJ είναι ειδικά σχεδιασμένες για υπηρεσίες υψηλής πίεσης και υψηλής θερμοκρασίας.

• Πρότυπα: Οι διαστάσεις των αυλακώσεων τυποποιούνται (συνήθως σύμφωνα με το API 6A ή το ASME B16.5) για να αποδεχθούν συγκεκριμένους αριθμούς στεγασμάτων δακτυλίων (π.χ. R24, R31 κλπ.).

Εφαρμογή

• Ακτές πετρέλαιο και φυσικό αέριο: αγωγούς από την κορυφή και από τα κάτω της θάλασσας, συστήματα πολλαπλών συστημάτων και ανελκυστήρες.

• Χημική επεξεργασία: χειρισμός χλωριδίων, οξέων και επιθετικών καταλύτες.

• Εγκαταστάσεις αφαλάτωσης: μονάδες αντίστροφης όσμωσης υψηλής πίεσης.

• Θαλάσσια περιβάλλοντα: Άξονες και διαφράγματα όπου η διάβρωση από το θαλασσινό νερό αποτελεί παράγοντα.
