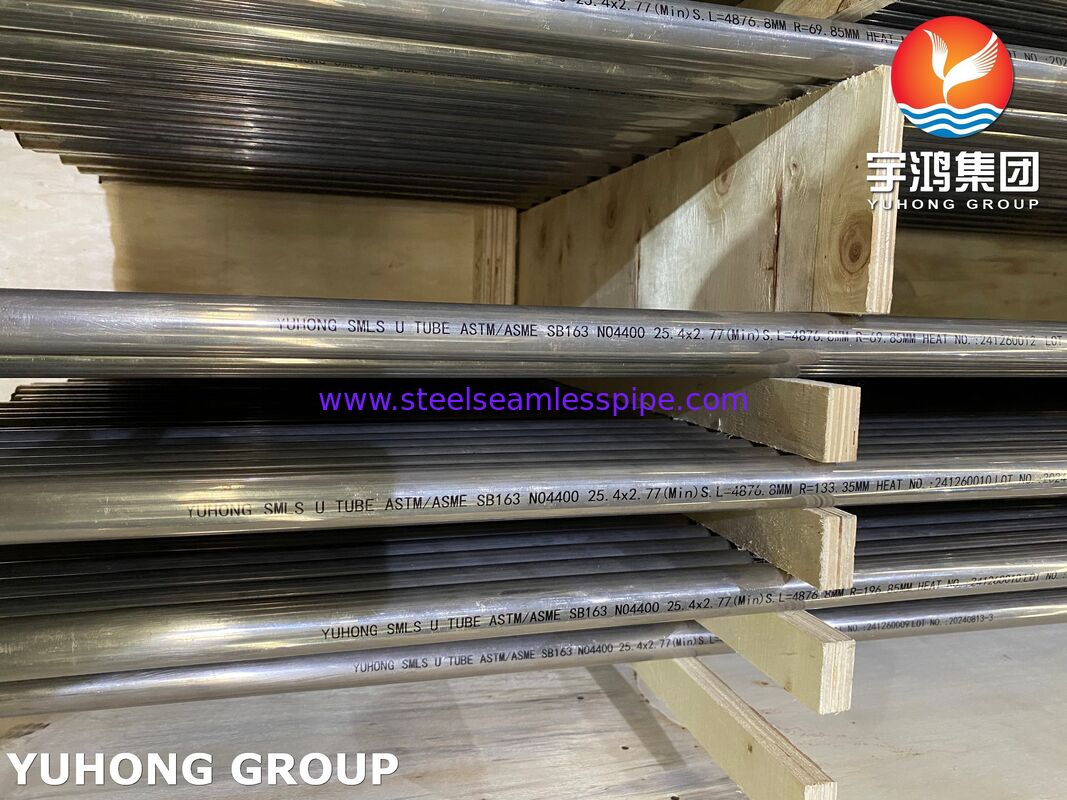

Τύπος ανταλλάκτη θερμότητας νικελίου, κράματος χάλυβα U Bend Monel400 ASME SB163 N04400

Τύπος ανταλλάκτη θερμότητας νικελίου, κράματος χάλυβα U Bend Monel400 ASME SB163 N04400

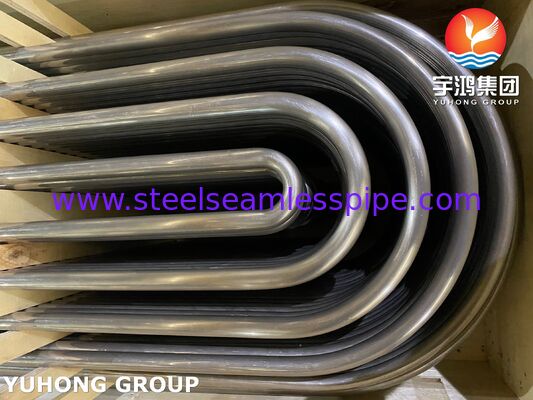

Ο σωλήνας Monel 400 U-bend είναι ένα σωληνώδες προϊόν υψηλών επιδόσεων που έχει σχεδιαστεί ειδικά για εξοπλισμό μεταφοράς θερμότητας.Συνδυάζει τις εξαιρετικές ιδιότητες του κράματος Monel 400 με το λειτουργικό σχήμα "U" για τη διαχείριση της ροής του υγρού, αλλαγές θερμοκρασίας και διάβρωση σε απαιτητικά βιομηχανικά περιβάλλοντα.

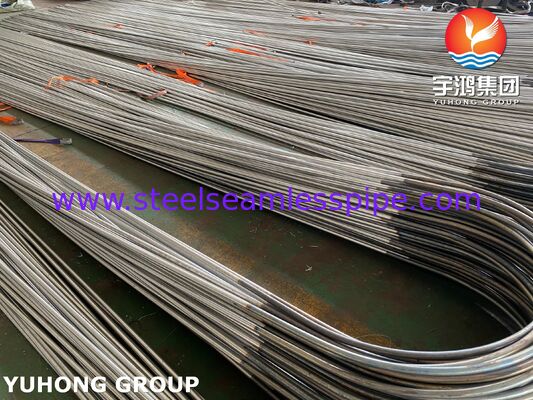

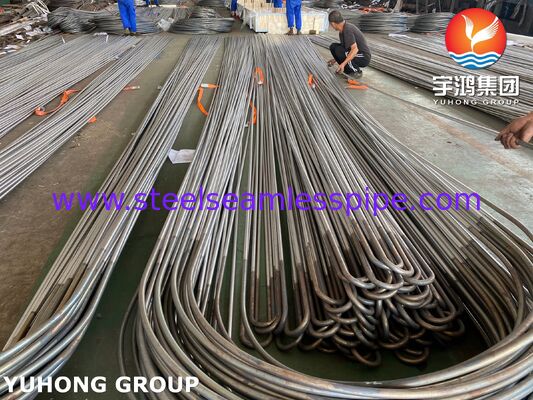

Τύπος U-bendχρησιμοποιούνται ευρέως στα συστήματα ανταλλακτών θερμότητας:

• Η κάμψη "U" γίνεται με διαδικασία ψύξης.
• Η κάμψη σε "U" γίνεται στην απαιτούμενη ακτίνα σύμφωνα με τα σχέδια του πελάτη.
• Το μέρος της κάμψης και το πόδι των έξι ιντσών ανακουφίζονται από την αντίσταση θέρμανσης.
• Το αδρανές αέριο (αργκόνιο) περνά μέσα από αυτό με την απαιτούμενη ταχύτητα ροής για να αποφευχθεί η οξείδωση στο ID.
• Η ακτίνα ελέγχεται για την OD και την αραίωση του τοιχώματος με την συνιστώμενη προδιαγραφή.
• Οι φυσικές ιδιότητες και η μικροδομή ελέγχονται σε τρεις διαφορετικές θέσεις.
• Η οπτική επιθεώρηση για κυματισμό και ρωγμές γίνεται με δοκιμή διείσδυσης βαφής.
• Κατόπιν κάθε σωλήνας υποβάλλεται σε υδροδοκιμασία με τη συνιστώμενη πίεση για τον έλεγχο της διαρροής.
• Η δοκιμή με βαμβάκι γίνεται για να ελέγχεται η καθαρότητα του σωλήνα.
• Στη συνέχεια, παρασκευάζεται, στεγνώνεται, σημειώνεται και συσκευάζεται.
• Όλες οι διαδικασίες ακολουθούνται αυστηρά σύμφωνα με το TEMA "C" και το ASTM A-688.

Η επιλογή του Monel 400 για ένα σωλήνα κάμψης U είναι μια στρατηγική απόφαση που βασίζεται στον μοναδικό συνδυασμό των ιδιοτήτων του, ιδιαίτερα σε περιβάλλοντα όπου τα τυποποιημένα ανοξείδωτα χάλυβα θα αποτύχουν.Εδώ είναι οι κύριοι λόγοι για την επιλογή του:

- Υψηλή αντοχή στη διάβρωση σε σκληρά περιβάλλοντα: Αυτός είναι ο κύριος λόγος για την επιλογή του Monel 400.

- ρεύμα θαλάσσιου νερού: είναι ένα υλικό για ναυπηγική μηχανική, ναυπηγική και υπεράκτιες πλατφόρμες επειδή αντιστέκεται στη διάβρωση από αλμυρό νερό.

- Αξιώδεις συνθήκες: Αντιστέκεται εξαιρετικά καλά στο υδροφθορικό οξύ, καθώς και στα θειικά και υδροχλωρικά οξέα υπό συνθήκες μείωσης, καθιστώντας το ιδανικό για εξοπλισμό χημικής επεξεργασίας.

- Αλκαλικές διαλύσεις: Αντιστέκεται επίσης στη διάβρωση από αλκαλικές ουσίες και διαλύματα αλατιού.

- Εξαιρετικές μηχανικές ιδιότητες: Το Monel 400 διατηρεί υψηλή αντοχή και αντοχή σε ένα ευρύ εύρος θερμοκρασιών, από κρυογενείς συνθήκες κάτω από το μηδέν έως περίπου 500 °C (1000 °F).Έχει επίσης καλή εύκαμπτηΠου σημαίνει ότι μπορεί εύκολα να σχηματιστεί σε πολύπλοκα σχήματα όπως μια καμπύλη U χωρίς να χάσει τη μηχανική του ακεραιότητα.

- Αντοχή σε ειδικούς τύπους διάβρωσης: είναι εξαιρετικά ανθεκτικό στην διάβρωση από στρεσογόνους σπασμούς και σχισμές,που είναι κοινές συνθήκες αποτυχίας για άλλα υλικά σε περιβάλλοντα πλούσια σε χλωρίδια όπως το θαλασσινό νερό..

- Καλές θερμικές ιδιότητες: το κράμα έχει καλή θερμική αγωγιμότητα και χαμηλό ρυθμό θερμικής διαστολής.που μειώνει τη μηχανική κόπωση στη σύνδεση όπου ο σωλήνας συνδέεται με το φύλλο του σωλήνα του εξοπλισμού .

- Φιλικό προς την κατασκευή: Παρά τις υψηλές του επιδόσεις, το Monel 400 μπορεί να συγκολληθεί και να μεταποιηθεί με τη χρήση τυποποιημένων τεχνικών,που είναι απαραίτητο για την κατασκευή του σχήματος U-bend και την ενσωμάτωσή του σε μεγαλύτερα συστήματα .

-Προδιαγραφές πελάτη.



Μερικές από τις δοκιμές ποιότητας που πραγματοποιούμε περιλαμβάνουν:
