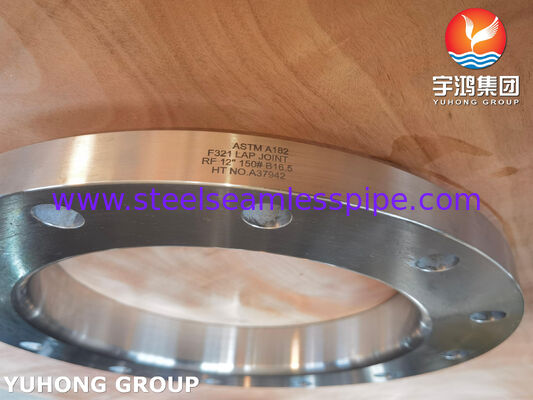

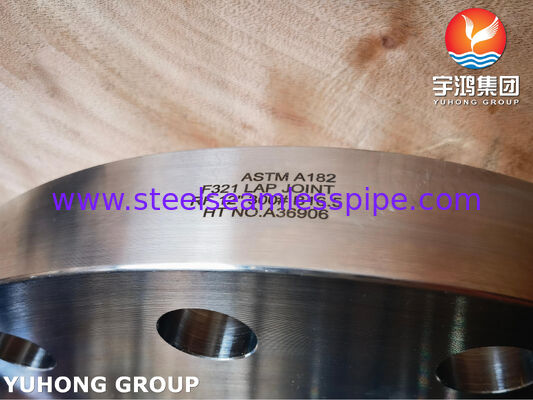

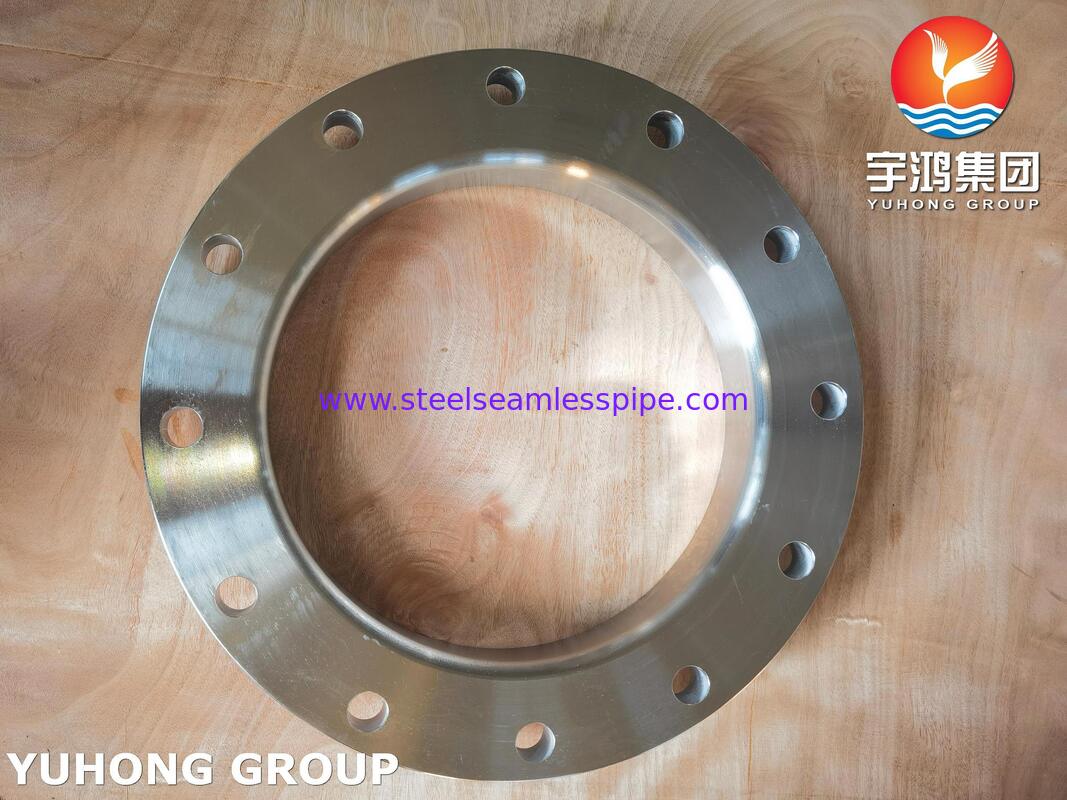

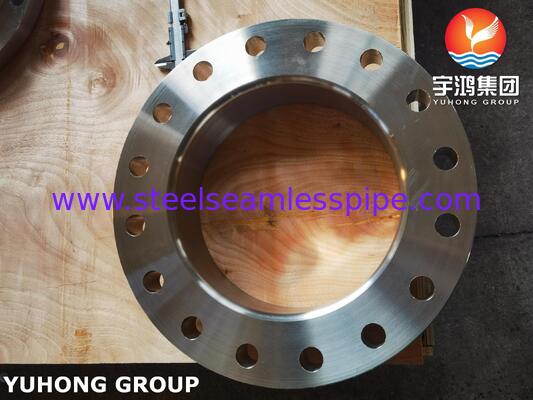

ASTM A182 F321 / UNS S32100 / 1.4541 Ανοξείδωτη Φλάντζα Σύνδεσης Στρογγυλής Φλάντζας RF

Φλάντζα από ανοξείδωτο χάλυβα ASTM A182 F321UNS S32100Σφυρηλατημένη Φλάντζα Σύνδεσης με Επικάλυψη

Φλάντζα Σύνδεσης με Επικάλυψη ASTM A182 F321για σύστημα σωληνώσεων υψηλής θερμοκρασίας όπου χρειάζεστε την ευελιξία και την εύκολη ευθυγράμμιση μιας χαλαρής φλάντζας, και το υλικό πρέπει να αντιστέκεται στη διακοκκώδη διάβρωση μετά τη συγκόλληση.

Μια Φλάντζα Σύνδεσης με Επικάλυψη δεν είναι ένα μονοκόμματο εξάρτημα όπως μια φλάντζα λαιμού συγκόλλησης ή ολίσθησης. Είναι μια συναρμολόγηση δύο τεμαχίων που αποτελείται από: 1. Ο Δακτύλιος Φλάντζας (Χαλαρή Φλάντζα): Αυτό είναι το μέρος που κατασκευάζεται από ASTM A182 F321. Μοιάζει με φλάντζα ολίσθησης αλλά έχει ακτίνα στην οπή στην πίσω όψη. 2. Το Άκρο Σωλήνα (Stub End): Αυτό είναι ένα ξεχωριστό, κοντό κομμάτι σωλήνα που συγκολλάται στον σωλήνα. Έχει μια καμπύλη ακμή που ταιριάζει με την ακτίνα στον δακτύλιο της φλάντζας.

Γιατί F321 για χρήση σε υψηλές θερμοκρασίες;

1. Αντοχή στην Ευαισθητοποίηση:

Το άκρο σωλήνα απαιτεί συγκόλληση στον σωλήνα. Αν χρησιμοποιούσατε ένα τυπικό άκρο σωλήνα 304, η θερμότητα από τη συγκόλληση θα μπορούσε να ευαισθητοποιήσει το υλικό, καθιστώντας το ευάλωτο στη διάβρωση. Η σταθεροποίηση με τιτάνιο του F321 αποτρέπει αυτό.

2. Ακεραιότητα σε Υψηλές Θερμοκρασίες:

Ο ίδιος ο δακτύλιος της φλάντζας, αν και δεν έρχεται σε επαφή με το ρευστό της διεργασίας, εκτίθεται στην περιβάλλουσα θερμότητα που ακτινοβολεί από τον σωλήνα. Το F321 διατηρεί τις μηχανικές του ιδιότητες και τη δομική του ακεραιότητα σε αυτό το θερμό περιβάλλον καλύτερα από τις μη σταθεροποιημένες ποιότητες.

Πλεονεκτήματα του Σχεδιασμού Σύνδεσης με Επικάλυψη

• Ευκολία Ευθυγράμμισης: Επειδή ο δακτύλιος της φλάντζας περιστρέφεται, οι οπές των μπουλονιών ευθυγραμμίζονται απίστευτα εύκολα, κάτι που αποτελεί σημαντικό πλεονέκτημα στην κατασκευή πεδίου ή κατά τη σύνδεση με εξοπλισμό που διαθέτει φλάντζες με σταθερές οπές μπουλονιών.

• Εξοικονόμηση Κόστους σε Συστήματα Υψηλής Κράσης: Μπορείτε να χρησιμοποιήσετε ένα λιγότερο ακριβό υλικό για τον δακτύλιο της φλάντζας (π.χ., ανθρακούχο χάλυβα) ενώ τα μέρη που έρχονται σε επαφή με το ρευστό (το άκρο σωλήνα και ο σωλήνας) είναι κατασκευασμένα από το ακριβό κράμα. Ωστόσο, σε αυτή τη συγκεκριμένη περίπτωση (F321), και τα δύο μέρη πιθανότατα θα ήταν F321 για μια πλήρη λύση υψηλής θερμοκρασίας.

• Μειωμένο Απόθεμα: Ένα σετ δακτυλίων φλάντζας μπορεί να χρησιμοποιηθεί με άκρα σωλήνων διαφορετικών προγραμμάτων (πάχους τοιχώματος), εφόσον η οπή του δακτυλίου είναι αρκετά μεγάλη.

Εφαρμογές

• Εναλλάκτες Θερμότητας: Χρησιμοποιούνται συχνά στα κανάλια και τα περιβλήματα των εναλλακτών θερμότητας όπου η θερμική διαστολή και η ανάγκη για συχνή αποσυναρμολόγηση για καθαρισμό είναι συνηθισμένες. Η χαλαρή φλάντζα μπορεί να διαχειριστεί τις θερμικές τάσεις καλύτερα από μια σταθερή, και το υλικό F321 αντέχει στις θερμοκρασίες λειτουργίας.

• Σωληνώσεις Φούρνων και Γραμμές Υπερθερμαντήρων: Οποιοδήποτε σύστημα σωληνώσεων που λειτουργεί σταθερά πάνω από 800°F (427°C).

• Συστήματα Εξαγωγής Αεροσκαφών και Αεροδιαστημικής: Όπου η υψηλή θερμότητα και οι δονήσεις είναι παράγοντες.

• Χημικά και Πετροχημικά Εργοστάσια: Σε διεργασίες που περιλαμβάνουν υψηλές θερμοκρασίες, ειδικά όπου η υδατική διάβρωση δεν είναι η κύρια ανησυχία, αλλά η αντοχή σε υψηλές θερμοκρασίες είναι.
