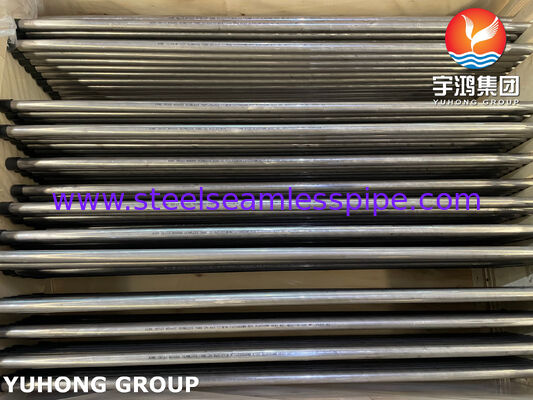

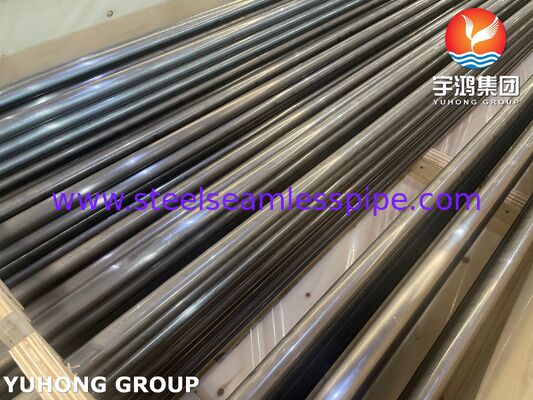

Σωλήνας ανταλλακτή θερμότητας ASME SB163 Νικέλιο κράμα N04400 Μονέλιο κράμα 400 Χωρίς ραφή σωλήνα U Bend
Η ASME SB163 καθορίζει τις προδιαγραφές υλικών για τους αδιάβροχους σωλήνες συμπυκνωτή και εναλλάκτη θερμότητας νικελίου και κράματος νικελίου:
Το N04400 (UNS N04400) είναι το Monel Alloy 400.
Η βασική του σύνθεση είναι 67% νικέλιο και 30% χαλκό, με ίχνη σιδήρου, μαγγανίου και άλλων στοιχείων.
Δείχνει εξαιρετική αντοχή στη διάβρωση. Δείχνει καλή απόδοση σε πολλά περιβάλλοντα, ειδικά στο θαλασσινό νερό, τη άλμη, το θειικό οξύ, το υδροφθορικό οξύ και τα αλκαλικά διαλύματα.
Διατηρεί καλές μηχανικές ιδιότητες σε ευρύ εύρος θερμοκρασιών από χαμηλές θερμοκρασίες έως περίπου 1000 ° F (540 ° C).
Σημειώνεται:

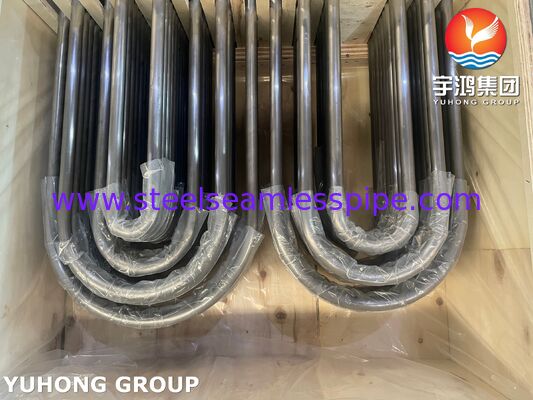

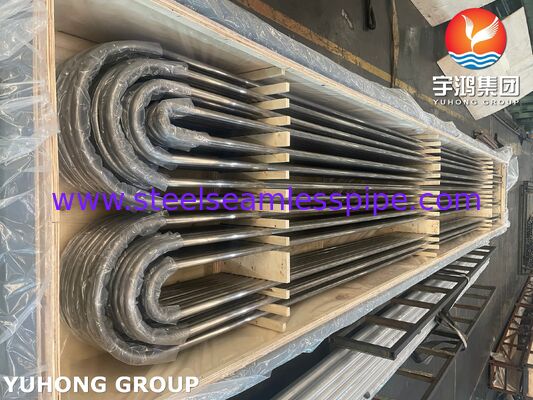

Οι σχήμα U σωλήνες που κατασκευάζονται από αυτό το υλικό είναι αποτελεσματικοί σε θερμοανταλλάκτες κελύφους και σωλήνων που λειτουργούν σε σκληρά περιβάλλοντα με μεγάλες διαφορές θερμοκρασίας.
Κατά τη διάρκεια της διαδικασίας σχεδιασμού, η ακτίνα (R) της καμπύλης πρέπει να επιβεβαιωθεί με τον πελάτη.ρυτίδες στο εσωτερικό τοίχωμα καμπύλης, και η δημιουργία σημαντικής υπολειπόμενης πίεσης.
Η απόσταση μεταξύ των δύο ευθείων σωλήνων στο τμήμα U-bend είναι επίσης σημαντική.
Πρέπει να διασφαλίζεται ότι οι σωλήνες μπορούν να περάσουν ομαλά από το άνοιγμα της θύρας και να υπάρχει επαρκής χώρος για θερμική επέκταση.
| Χημική σύνθεση (% βάρους - Wt.%) |
| Στοιχείο |
Ελάχιστο (%) |
Μέγιστο (%) |
Κύριο ρόλο / αποτέλεσμα |
| Νικέλιο (Ni) |
63 |
(ισορροπία) |
Βασικό στοιχείο: παρέχει βασική αντοχή στη διάβρωση και ευελιξία. |
| Χάλυβας (Cu) |
28 |
34 |
Βελτιώνει την αντοχή σε θειικά και υδροφθοριτικά οξέα και σε θαλάσσιο νερό. |
| Σίδηρος (Fe) |
- |
2.5 |
Έλεγχος ακαθαρσίας. Βελτιώνει την αντοχή σε συγκεκριμένα περιβάλλοντα. |
| Μαγγάνιο (Mn) |
- |
2 |
Αποοξειδωτικό κατά τη διάρκεια της τήξης, βελτιώνει τη σφυρηλατητότητα. |
| Άνθρακας (C) |
- |
0.3 |
Έλεγχος ακαθαρσίας: επηρεάζει τη διασωματική διάβρωση σε θερμαινόμενες ζώνες. |
| Σιλικόνη (Si) |
- |
0.5 |
Βελτιώνει τη ρευστότητα τήξης και την αντοχή στην οξείδωση. |
| Θείο (S) |
- |
0.024 |
Επικίνδυνη ακαθαρσία, αυστηρά περιορισμένη για να αποφευχθεί η εύθραυστη θερμότητα. |
| Άλλα στοιχεία |
- |
0.5 (συνολικά) |
Περιλαμβάνει περιστασιακά στοιχεία/ακαθαρσίες. |
| Μηχανικές ιδιότητες |
| Ιδιοκτησία |
Απαιτούμενη (ελάχιστη) |
Τυπικό εύρος τιμών |
| Δυνατότητα τράβηξης |
70 ksi (480 MPa) |
75-85 ksi (515-585 MPa) |
| Δυνατότητα απόδοσης (0,2% αντιστάθμιση) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Επεκτάσεις (σε 2 ίντσες ή 50 mm) |
35% |
40-50% |
| Σκληρότητα (Rockwell) |
Δεν προσδιορίζεται |
Συνήθως B65 - B85 |
| Υδροστατική πίεση δοκιμής |
Απαιτείται ανά τύπο |
- |
Εφαρμογή:
Σώλοι και συστήματα ψύξης θαλασσινού νερού
Μετατροπείς θερμότητας και συμπυκνωτές πλοίων
Εξάτμισμα εγκαταστάσεων αφαλάτωσης και σωλήνες θέρμανσης
Συστήματα αγωγών υπεράκτιων πλατφορμών
Χημική και πετροχημική επεξεργασία
Ανταλλάκτες θερμότητας και αντιδραστήρες επεξεργασίας θειικού και υδροφθοριούχου οξέος (HF)
Παραγωγή πετρελαίου και φυσικού αερίου και διύλιση
Ανταλλάκτες θερμότητας σε οξύ αέριο
