Εναλλάκτης θερμότητας τύπου AES Floating Head | Σφραγίδα ASME U | Σωλήνες TP316L για Σοβαρή Υπηρεσία & Εύκολη Συντήρηση
Yuhong Holding Group: Μηχανική Εξοπλισμού Βαρέως Τύπου
Η Yuhong Holding Group Co., Ltd. σχεδιάζει και κατασκευάζει πιστοποιημένα θερμικά και συστήματα πίεσης για παγκόσμιες βιομηχανίες. Οι ολοκληρωμένες μας δυνατότητες καλύπτουν εναλλάκτες θερμότητας κελύφους & σωλήνων κώδικα ASME (συμπεριλαμβανομένων των σχεδίων floating head, fixed tube sheet και U-tube), δοχεία πίεσης και ψύκτες αέρα. Είμαστε επίσης μια αξιόπιστη πηγή για ακριβή αντικατάσταση δεσμίδων σωλήνων, σωλήνων εναλλάκτη θερμότητας, πτερυγωτών σωλήνων και όλων των βοηθητικών εξαρτημάτων.

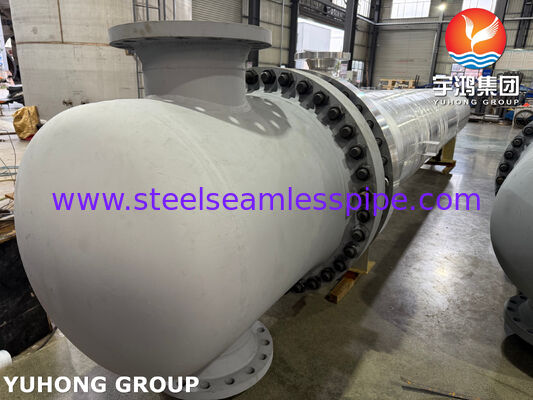

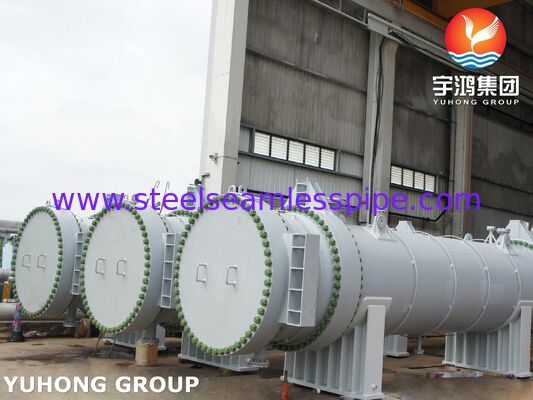

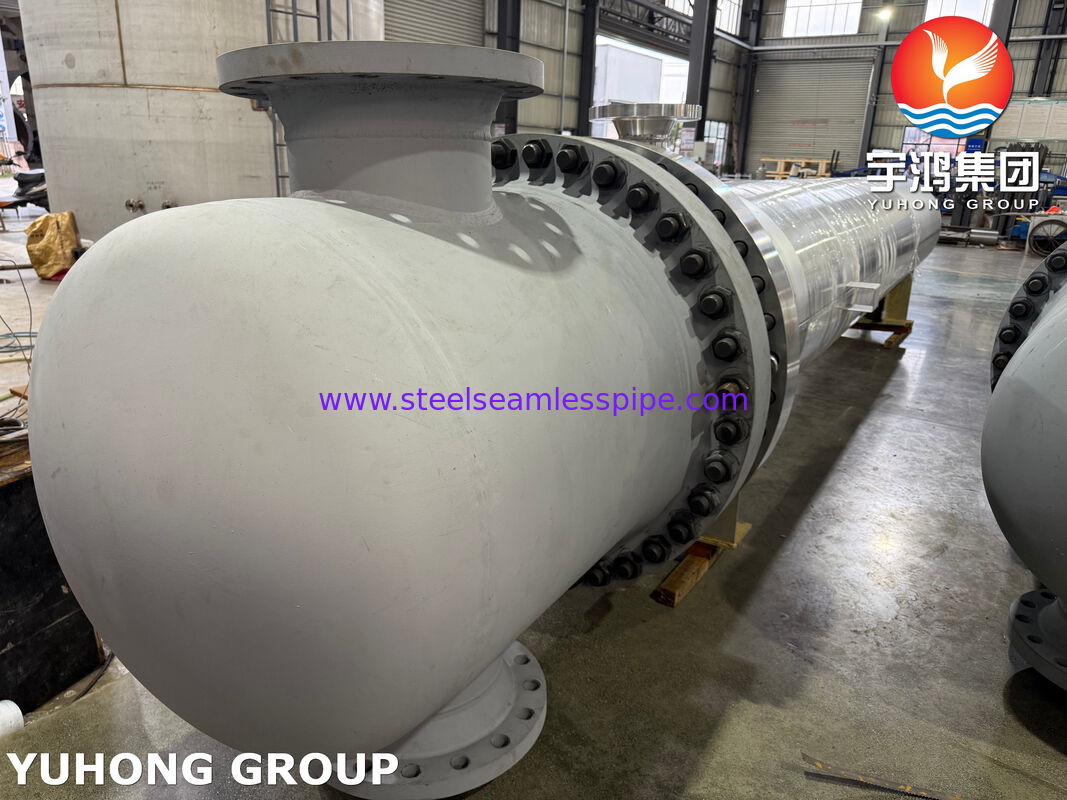

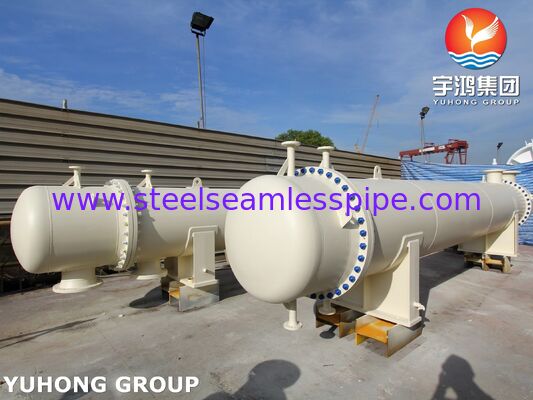

Επισκόπηση προϊόντος: Ο συντηρήσιμος και ανθεκτικός εναλλάκτης AES Floating Head
Ο Εναλλάκτης θερμότητας AES Floating Head αντιπροσωπεύει μια βέλτιστη λύση για απαιτητικές διεργασίες όπου η θερμική καταπόνηση, ο συχνός καθαρισμός ή τα διαβρωτικά μέσα αποτελούν πρωταρχικές ανησυχίες. Αυτή η πιστοποιημένη με σφραγίδα ASME U μονάδα είναι κατασκευασμένη με σωλήνες από ανοξείδωτο χάλυβα TP316L, προσφέροντας ένα μείγμα ανώτερης αντοχής στη διάβρωση, μηχανικής ακεραιότητας και απαράμιλλης δυνατότητας συντήρησης για μακροχρόνια λειτουργική απόδοση.
Διάταξη σχεδιασμού & Βασικά εξαρτήματα
| Κύρια συναρμολόγηση |
Τυπική προδιαγραφή / Τυπικό υλικό |
Λειτουργία & Σκεπτικό σχεδιασμού |
| Δέσμη σωλήνων (Αφαιρούμενη) |
Σωλήνες: ASME SB213 TP316L |
Το βασικό στοιχείο μεταφοράς θερμότητας. Το TP316L παρέχει ενισχυμένη αντοχή σε κοιλώματα. Ολόκληρη η δέσμη μπορεί να εξαχθεί για συντήρηση. |
| Συναρμολόγηση Floating Head |
Κάλυμμα: SA182 F316L / Σύνδεση με φλάντζα |
Επιτρέπει στο tubesheet και στη δέσμη να διαστέλλονται/συστελλονται ανεξάρτητα από το κέλυφος, εξαλείφοντας τη θερμική καταπόνηση. Βασικό για τον σχεδιασμό "χωρίς καταπόνηση". |
| Κέλυφος & Κάλυμμα κελύφους |
ASME SA516 Gr. 70 ή SA240 316L |
Περιέχει το υγρό της πλευράς του κελύφους. Το πίσω κάλυμμα είναι αφαιρούμενο για πρόσβαση στο floating head και τράβηγμα της δέσμης. |
| Σταθερό Tubesheet & Κανάλι |
SA182 F316L / SA516 Gr.70 |
Παρέχει την είσοδο/έξοδο υγρού της πλευράς του σωλήνα και επιτρέπει την εύκολη επιθεώρηση των άκρων των σωλήνων χωρίς αφαίρεση της δέσμης. |
| Σύστημα διαφράγματος |
SA516 Gr.70 ή SA240 316L |
Διαμορφώσιμο (τμηματικό, διπλό τμηματικό) για βελτιστοποίηση της ταχύτητας ροής της πλευράς του κελύφους, της μεταφοράς θερμότητας και της υποστήριξης των σωλήνων. |
Τεχνική εστίαση: Γιατί να επιλέξετε ένα σχέδιο Floating Head;
Αντιμετώπιση της θερμικής διαστολής
Όταν υπάρχει μεγάλη διαφορά θερμοκρασίας (συνήθως > 50°C) μεταξύ των υγρών της πλευράς του κελύφους και της πλευράς του σωλήνα, τα μεταλλικά εξαρτήματα διαστέλλονται διαφορετικά. Ο σχεδιασμός floating head απορροφά αυτή τη διαφορά μέσω των εσωτερικών του κινητών εξαρτημάτων, αποτρέποντας καταστροφικές θερμικές καταπονήσεις που οι εναλλάκτες θερμότητας fixed tubesheet δεν μπορούν να επιτύχουν με ασφάλεια.
Απλοποιημένη συντήρηση και επιθεώρηση
Η δέσμη σωλήνων μπορεί να αφαιρεθεί πλήρως, εκθέτοντας πλήρως όλες τις επιφάνειες των σωλήνων και το εσωτερικό του κελύφους, διευκολύνοντας τον μηχανικό καθαρισμό, τις μη καταστροφικές δοκιμές (NDT) ή την αντικατάσταση/απόφραξη μεμονωμένων σωλήνων. Αυτό είναι ζωτικής σημασίας για διεργασίες που είναι επιρρεπείς σε εναποθέσεις ή απαιτούν τακτική επαλήθευση της ακεραιότητας.
Χειρισμός διαφορών θερμοκρασίας και πίεσης
Αυτός ο σχεδιασμός είναι συνήθως κατάλληλος για υψηλότερες περιοχές πίεσης και θερμοκρασίας σχεδιασμού, παρέχοντας στους μηχανικούς διεργασιών μεγαλύτερη λειτουργική ευελιξία.
Βασικά πλεονεκτήματα και προσαρμοσμένες υπηρεσίες
- Διασφάλιση συμμόρφωσης ASME: Από την αναθεώρηση του σχεδιασμού και την προμήθεια υλικών έως την τελική επιθεώρηση και τη σφράγιση, ολόκληρη η διαδικασία συμμορφώνεται με τον Κώδικα Λεβήτων και Δοχείων Πίεσης ASME, διασφαλίζοντας τη συμμόρφωση και την τεκμηρίωση ασφάλειας που γίνονται δεκτά για έργα παγκοσμίως.
- Συμβατότητα υλικού και διεργασίας: Μπορούμε να προτείνουμε τη συμβατότητα υλικού με βάση τα συγκεκριμένα υγρά της διεργασίας σας (π.χ., μέσα που περιέχουν χλωριούχα, όξινα), βελτιστοποιώντας από δέσμες σωλήνων έως κέλυφος.
- Εκτεταμένος κύκλος λειτουργίας: Ο συνδυασμός του εύκολου στη συντήρηση σχεδιασμού και των ανθεκτικών στη διάβρωση υλικών μειώνει σημαντικά τον μη προγραμματισμένο χρόνο διακοπής λειτουργίας και μειώνει το συνολικό κόστος ιδιοκτησίας (TCO) καθ' όλη τη διάρκεια του κύκλου ζωής του.
- Ευρύ φάσμα εφαρμογών: Ιδιαίτερα κατάλληλο για τη βιομηχανία διύλισης (π.χ., ανταλλαγή θερμότητας αργού πετρελαίου), συστήματα χημικών αντιδράσεων, ψύξη λιπαντικού ελαίου και οποιαδήποτε υπηρεσία επιρρεπής σε ρύπανση που απαιτεί τακτικό καθαρισμό.
