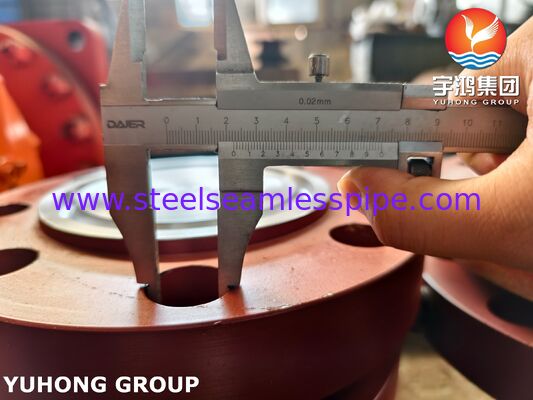

Φλάντζες, ASTM A105 Φλάντζες με A234 WPB και A860 WPHY 65 Tee Flanged Tee

Τεχνουργήματα με φτερούγες, φτερούγες ASTM A105 με φτερούγες A234 WPB Teeγια το στοιχείο συστήματος πετρελαίου και φυσικού αερίου

Γιατί να συνδυάζετε μια φλέβα με μια ράβδο;

Τα συστήματα αγωγών έχουν δύο βασικούς τύπους αρθρώσεων:

1. Μόνιμες αρθρώσεις: Ζυγισμένες αρθρώσεις για αντοχή, ακεραιότητα και αντοχή σε διαρροές.

2. Αφαίρετες/αποσυναρμολογήσιμες αρθρώσεις: αρθρώσεις με φλάντζες ή νήματα για συντήρηση, επιθεώρηση και σύνδεση εξοπλισμού.

Ένας συνδυασμός "Flange + Fitting" τοποθετεί στρατηγικά μια αφαιρούμενη άρθρωση σε ένα συγκεκριμένο, κρίσιμο σημείο σε ένα διαφορετικά μόνιμο σύστημα.μειωτής) αλλάζει την κατεύθυνση ροής ή το μέγεθος του σωλήνα, ενώ η φλάντσα παρέχει την βιδωμένη, αποσυναρμολογήσιμη διεπαφή.

Προδιαγραφή των σφυρηλατημένων φλάντζων

Προδιαγραφή των εξαρτημάτων πριονιστικών συσσωρευτών

Κοινή τυποποιημένη διαμόρφωση

Α. Εφοδιασμοί με φλάντζες (συμπληρωματικές φλάντζες)

Η φλάντσα χύνεται ή σφυρηλατείται ως ένα κομμάτι με το σωλήνα προσαρμογής.

Παραδείγματα:

Φλαγγωτός αγκώνα: αλλάζει κατεύθυνση (90° ή 45°) με φλαγγωτές άκρες.

Φλαγγωμένο τσάι: δημιουργεί ένα κλαδί με τα τρία άκρα φλαγγωμένα.

Μειωτής με φλάντζες: Αλλαγές μεγέθους σωλήνα με φλάντζες.

Κανονισμός:Το πρότυπο αυτό καλύπτει τις διαστάσεις, τα χαρακτηριστικά και τις ανοχές για αυτά τα συγκεκριμένα εξαρτήματα.

Β. Κατασκευασμένοι συνδυασμοί (φλάντζες + συγκόλλημα συγκόλλησης)

Αυτό περιλαμβάνει τη συγκόλληση μιας τυποποιημένης φλάντζας σε ένα τυποποιημένο ελκυστικό.

Χρησιμοποιούμενα συστατικά:

Φλέγγι: σύμφωνα με την ASME B16.5 ή B16.47.

Εγκαταστάσεις συγκόλλησης: σύμφωνα με την ASME B16.9 (Butt-Weld) ή B16.11 (Socket-Weld/Threaded).

Πιο κοινό παράδειγμα:Φλάνγκες
Αυτό είναι ένα Butt-Weld Tee (B16.9) με μια φλέβα (B16.5) συγκολλημένη στην έξοδο του κλάδου.

Προδιαγραφές: Tee, BW x BW x RF (Butt Weld x Butt Weld x Raised Face Flange).

Άλλα Παραδείγματα:

Τμήμα φλέβας: Φλέβας αρθρώσεως γροθιάς + Τμήμα φλέβας (B16.9) για συστήματα εύκολης ευθυγράμμισης.

Σφραγίδα με φλάντζο: Σφραγίδα συγκόλλησης ή σύνδεση (B16.11) με συγκολλημένη φλάντζο για τις συνδέσεις οργάνου.

Εφαρμογές

Τα φλάνγκες χρησιμοποιούνται σε όλες τις βιομηχανίες όπου οι σωλήνες πρέπει να είναι μοντελοποιημένες ή προσβάσιμες:

• Επεξεργασία νερού και λυμάτων: Για την εκτροπή της ροής σε διαφορετικές δεξαμενές επεξεργασίας ή φίλτρα.

• Χημικές και πετροχημικές εγκαταστάσεις: σε γραμμές που απαιτούν συχνή χοίρευση, καθαρισμό ή φόρτωση/αφόρτωση καταλύτη.

• Ηλεκτρική παραγωγή: Σε συστήματα ψύξης νερού, τροφοδοσίας νερού και βοηθητικών συστημάτων όπου ο εξοπλισμός χρειάζεται απομόνωση.

• Ναυπηγεία και Offshore: Για συστήματα βαλβίδας, κορμού και θαλάσσιου νερού που απαιτούν ανθεκτικούς σωλήνες.

• Ηλεκτρονικά συστήματα και υδραυλικά συστήματα: Σε μεγάλες κλίμακες διανομής ψυγμένου νερού ή ατμού.
