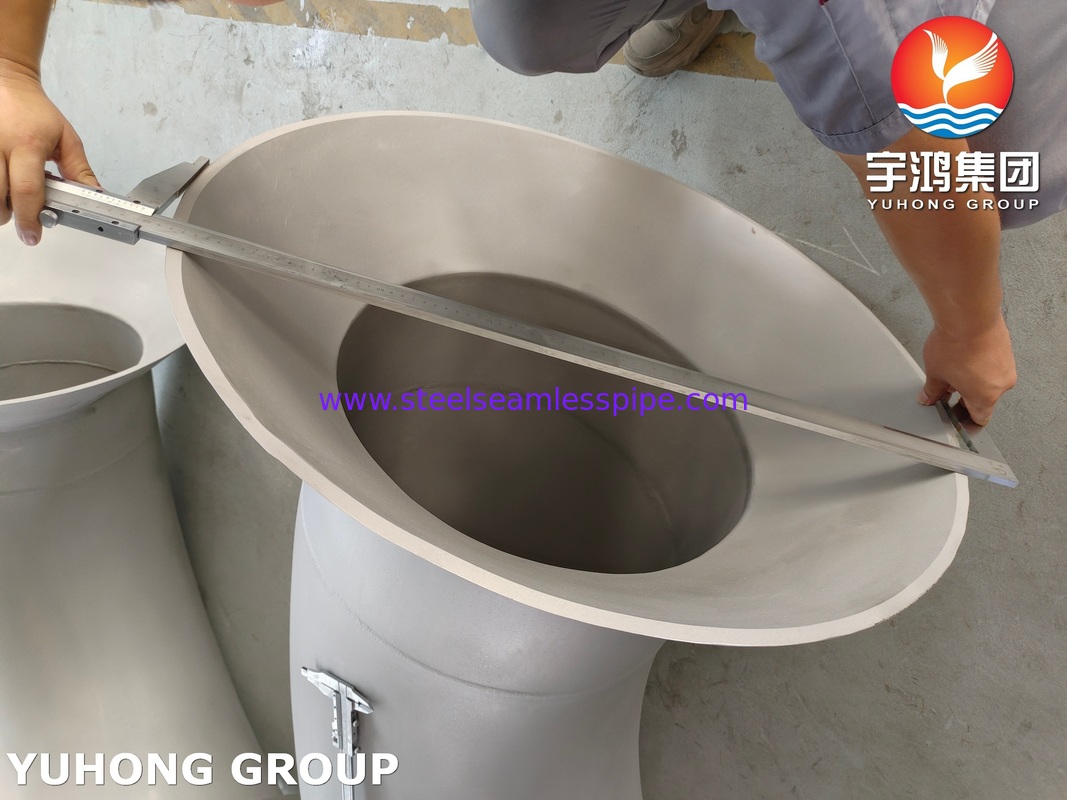

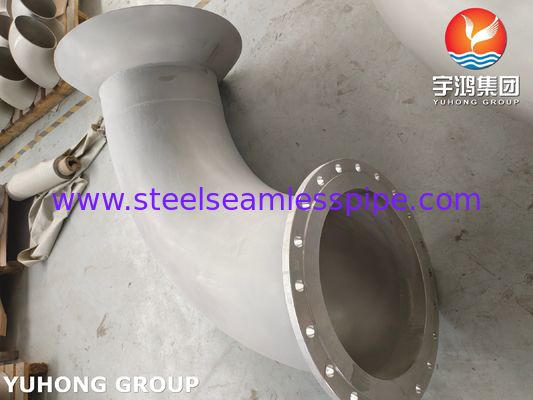

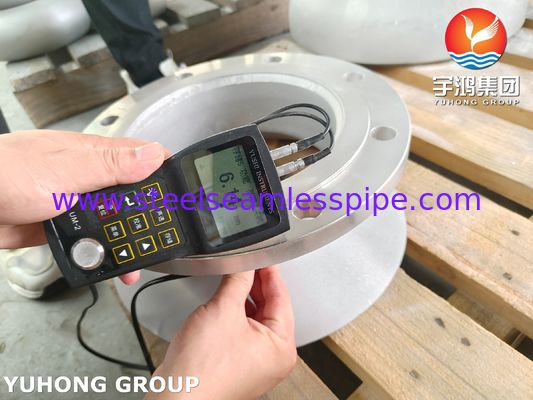

ΣΩΛΗΝΑΣ ΚΑΤΑΣΚΕΥΑΣΜΕΝΟΣ ΑΠΟ ΑΝΟΞΕΙΔΩΤΟ ΧΑΛΥΒΑ ΜΕ ΕΞΑΤΟΜΙΚΕΥΜΕΝΟ ΣΤΟΜΙΟ ΚΑΜΠΑΝΑΣ
Στην απλούστερη μορφή του, ένα στόμιο καμπάνας είναι μια φουσκωμένη, σε σχήμα χοάνης είσοδος ή έξοδος. Όταν είναι κατασκευασμένο από ανοξείδωτο χάλυβα, επιλέγεται για συγκεκριμένες ιδιότητες του υλικού, όπως αντοχή στη διάβρωση, αντοχή, υγιεινή και ανθεκτικότητα.
Ακολουθεί μια ανάλυση των κύριων χρήσεών του, από τις πιο συνηθισμένες έως τις πιο εξειδικευμένες:
1. Δυναμική Ρευστών & Συστήματα Άντλησης (Πιο συνηθισμένη χρήση)
Αυτή είναι η κλασική και πιο κρίσιμη εφαρμογή. Το στόμιο καμπάνας εγκαθίσταται στην είσοδο αναρρόφησης μιας αντλίας.
Σκοπός: Να δημιουργηθεί μια ομαλή, βελτιωμένη ροή ρευστού στην πτερωτή της αντλίας.
Πώς λειτουργεί:
Μειώνει την αναταραχή: Μια είσοδος με αιχμηρές άκρες προκαλεί το ρευστό να «χωρίζεται» από το τοίχωμα του σωλήνα, δημιουργώντας στροβίλους και αναταράξεις.
Ελαχιστοποιεί τις απώλειες εισόδου: Αυτή η αναταραχή δημιουργεί σημαντική απώλεια πίεσης (απώλεια κεφαλής), αναγκάζοντας την αντλία να εργαστεί σκληρότερα για να τραβήξει το ρευστό.
Προωθεί τη λαμιναρική ροή: Το σταδιακό, καμπυλωτό σχήμα του στομίου καμπάνας καθοδηγεί το ρευστό ομαλά στον σωλήνα, ελαχιστοποιώντας τον διαχωρισμό και διατηρώντας ένα πιο λαμιναρικό (ομαλό) προφίλ ροής.
Οφέλη:
Αυξημένη απόδοση της αντλίας: Με τη μείωση των απωλειών εισόδου, η αντλία απαιτεί λιγότερη ενέργεια για την επίτευξη της ίδιας παροχής.
Αποτρέπει τη σπηλαίωση: Η σπηλαίωση είναι ο σχηματισμός και η κατάρρευση φυσαλίδων ατμού λόγω χαμηλής πίεσης στην είσοδο της αντλίας, η οποία μπορεί να καταστρέψει την πτερωτή. Ένα στόμιο καμπάνας βοηθά στη διατήρηση υψηλότερης πίεσης στην είσοδο, αποτρέποντας αυτό το φαινόμενο.
Μειώνει τους κραδασμούς και τον θόρυβο: Η ομαλότερη ροή σημαίνει λιγότερους κραδασμούς και μια πιο αθόρυβη λειτουργία της αντλίας.
Επεκτείνει τη διάρκεια ζωής της αντλίας: Με την αποτροπή της σπηλαίωσης και τη μείωση της καταπόνησης, η διάρκεια ζωής της αντλίας αυξάνεται σημαντικά.
Συνήθεις τοποθεσίες: Μονάδες επεξεργασίας νερού, βιομηχανικά συστήματα ψύξης, συστήματα έρματος πλοίων, μεγάλης κλίμακας HVAC και οποιαδήποτε εφαρμογή άντλησης υψηλής ροής.
2. Υδραυλικά & Δεξαμενές Δοκιμών
Αυτή είναι μια πολύ παρόμοια εφαρμογή με την άντληση, αλλά σε ένα ελεγχόμενο περιβάλλον δοκιμών.
Σκοπός: Να δημιουργηθεί μια ομοιόμορφη και ανεπηρέαστη ροή νερού σε ένα τμήμα δοκιμής.
Πώς λειτουργεί: Σε μια υδάτινη σήραγγα ή δεξαμενή ρυμούλκησης, ένα στόμιο καμπάνας χρησιμοποιείται στην είσοδο του τμήματος δοκιμής όπου τοποθετείται ένα μοντέλο (όπως ένα κύτος πλοίου ή ένα υποβρύχιο).
Οφέλη:
Ακριβή δεδομένα: Ένα ομαλό, ομοιόμορφο προφίλ ροής είναι απαραίτητο για τη συλλογή ακριβών υδροδυναμικών δεδομένων (όπως συντελεστές οπισθέλκουσας και άνωσης).
Μιμείται τις πραγματικές συνθήκες: Βοηθά στην αναπαραγωγή της καθαρής, ανεπηρέαστης ροής που θα βίωνε ένα αντικείμενο στο ανοιχτό νερό.
3. Αεροδιαστημική & Αεροδυναμικές Σήραγγες
Αυτό είναι το αεροδυναμικό ισοδύναμο της υδραυλικής εφαρμογής.
Σκοπός: Να καθοδηγήσει ομαλά και να επιταχύνει τον αέρα στο τμήμα δοκιμής μιας αεροδυναμικής σήραγγας.
Πώς λειτουργεί: Το μεγάλο, φουσκωμένο άνοιγμα (το στόμιο καμπάνας) στην είσοδο μιας αεροδυναμικής σήραγγας επιβραδύνει αρχικά τον αέρα, επιτρέποντάς του να κατακαθίσει και να ισιώσει πριν επιταχυνθεί μέσω του τμήματος συστολής στην περιοχή δοκιμής.
Οφέλη:
Λαμιναρική, ομοιόμορφη ροή: Απαραίτητη για τη δοκιμή μοντέλων κλίμακας αεροσκαφών, αυτοκινήτων ή κτιρίων χωρίς την εισαγωγή ψευδούς αναταραχής.
Αποτελέσματα υψηλής ποιότητας: Η ποιότητα του στομίου καμπάνας επηρεάζει άμεσα την ποιότητα και την αξιοπιστία των αεροδυναμικών δεδομένων που συλλέγονται.
4. Ναυτιλιακή Βιομηχανία (Σήραγγες προωθητήρων)
Σκοπός: Να βελτιωθεί η απόδοση των προωθητήρων πλώρης και πρύμνης σε πλοία και υπεράκτιες πλατφόρμες.
Πώς λειτουργεί: Μια σήραγγα ανοίγεται μέσω του κύτους και ένας προωθητήρας τοποθετείται μέσα. Ένα στόμιο καμπάνας τοποθετείται τόσο στις εσωτερικές όσο και στις εξωτερικές οπές αυτής της σήραγγας.
Οφέλη:
Αυξημένη ώθηση: Επιτρέποντας στο νερό να εισέρχεται και να εξέρχεται από τη σήραγγα πιο αποτελεσματικά, ο προωθητήρας παράγει περισσότερη ώθηση για την ίδια ποσότητα ισχύος.
Μειωμένη οπισθέλκουσα (όταν δεν χρησιμοποιείται): Το βελτιωμένο σχήμα δημιουργεί λιγότερη υδροδυναμική οπισθέλκουσα καθώς το σκάφος κινείται στο νερό σε σύγκριση με μια οπή με αιχμηρές άκρες.
5. Διαχείριση υλικών & Σχεδιασμός χοάνης
Σκοπός: Να διασφαλιστεί η ομαλή, αξιόπιστη ροή χύδην υλικών (σκόνες, κόκκοι, σφαιρίδια) από μια χοάνη αποθήκευσης σε μια γραμμή επεξεργασίας ή μεταφορέα.
Πώς λειτουργεί: Το σχήμα του στομίου καμπάνας στην έξοδο μιας χοάνης εμποδίζει τα υλικά να «γεφυρώνονται» ή να «αψιδώνουν» (σχηματίζοντας ένα σταθερό μπλοκ που σταματά τη ροή).
Οφέλη:
Αποτρέπει το φράξιμο: Προωθεί τη μαζική ροή αντί της ακανόνιστης ροής χοάνης.
Σταθερός ρυθμός τροφοδοσίας: Απαραίτητο για ακριβή δοσομέτρηση και έλεγχο της διαδικασίας.
Υγιεινό: Ο ανοξείδωτος χάλυβας καθαρίζεται εύκολα και είναι μη αντιδραστικός, καθιστώντας τον ιδανικό για τις βιομηχανίες τροφίμων, φαρμακευτικών προϊόντων και χημικών.
| Εξάρτημα |
Περιγραφή |
Σκοπός/Λειτουργία |
| ΣΩΛΗΝΑΣ |
Το κύριο ευθύγραμμο τμήμα του σωλήνα. |
Ο κύριος αγωγός για τη μεταφορά του ρευστού. |
| ΑΓΚΩΝΑΣ |
Ένα εξάρτημα που αλλάζει την κατεύθυνση της διαδρομής του σωλήνα (π.χ., 90°, 45°). |
Για να περιηγηθείτε γύρω από εμπόδια και να αλλάξετε τη διαδρομή ροής. |
| Τ |
Ένα εξάρτημα με μία είσοδο και δύο εξόδους (ή αντίστροφα). |
Για να δημιουργηθεί μια διακλαδωτική σύνδεση στο σύστημα σωληνώσεων. |
| ΜΕΙΩΤΗΡΑΣ |
Ένα ομόκεντρο ή έκκεντρο εξάρτημα που συνδέει σωλήνες διαφορετικών διαμέτρων. |
Για μετάβαση μεταξύ διαφορετικών μεγεθών σωλήνων. |

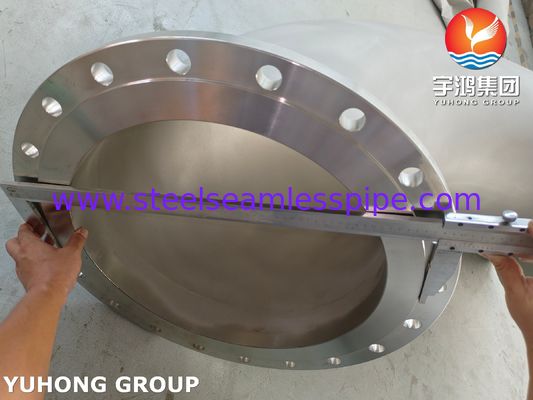

| ΦΛΑΝΤΖΑ |
Ένα εξάρτημα σε σχήμα δίσκου με οπές μπουλονιών γύρω από την περίμετρο. |
Κρίσιμη λειτουργία: Για τη σύνδεση αυτού του σωλήνα με άλλους σωλήνες, εξοπλισμό ή βαλβίδες επί τόπου. Επιτρέπει την αποσυναρμολόγηση και τη συντήρηση. |
| ΑΚΡΟ ΣΩΛΗΝΑ |
Ένας μικρότερος σωλήνας συγκολλημένος απευθείας στην κύρια διαδρομή του σωλήνα. |
Μια απλούστερη, συχνά φθηνότερη εναλλακτική λύση σε ένα Τ για τη δημιουργία διακλαδώσεων |
| ΣΤΗΡΙΓΜΑ |
Μια χαλύβδινη πλάκα ή ωτίο συγκολλημένο στον σωλήνα. |
Παρέχει ένα σημείο για την προσάρτηση στηριγμάτων σωλήνων, κρεμαστρών ή αγκυρώσεων στη δομή. |
