ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	YUHONG
Πιστοποίηση:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Αριθμό μοντέλου:	ASTM A335 P5 P9 P11 P22

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	500 κιλά
Συσκευασία λεπτομέρειες:	Θήκη /θήκη σιδήρου
Χρόνος παράδοσης:	7 ημέρες
Όροι πληρωμής:	L/c, t/t

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (290)

Άνευ ραφής σωλήνας ανοξείδωτου (277)

Διπλός σωλήνας ανοξείδωτου (127)

Διπλός σωλήνας ανοξείδωτου (29)

Τύπος βελόνας (107)

Τύπος πτερύγας (631)

θερμοανταλλάκτης (17)

σωλήνας ανταλλακτών θερμότητας (424)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (37)

Ανταλλάκτης θερμότητας Tubesheet (116)

διάφραγμα ανταλλακτών θερμότητας (36)

Ψυκτικό αέρα (8)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (57)

Ενωμένος στενά ανοξείδωτο σωλήνας (114)

Σωλήνας κραμάτων νικελίου (261)

Σωλήνας κραμάτων νικελίου (79)

Σωλήνας κραμάτων χαλκού (227)

Σωλήνας χάλυβα κραμάτων (184)

Σωλήνας τιτανίου (10)

φωτεινός ανοπτημένος σωλήνας (153)

Σωλήνας λεβήτων (145)

συναρμολόγηση χάλυβα (804)

Φλάντζα χάλυβα (590)

Άλλα (391)

Εξαρτήματα Επένδυσης (7)

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Στερεωμένος σωλήνας	Σωλήνας:	Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα
Τύπος:	Ένωση, που στερεώνεται	Σωλήνας OD:	20mm 219mm
Πάχος σωλήνα:	2mm 16mm	Μήκος σωλήνα:	μπορεί να προσαρμοστεί
Πάχος πτερυγίων:	0.8mm 4mm	Σφιχτότητα πτερύγων:	43 πτερύγια ανά μετρητή σε ανώτατα 287 πτερύγια ανά μετρητή
Ύψος πτερυγίων:	0,25» (6.35mm) σε 1,5» (38mm)	Εφαρμογή:	Αεροψυχραντήρας, ανταλλάκτης θερμότητας, ψεκαστήρας, συμπυκνωτής

ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

What is a Studded Tube?

This is a specialized component designed for use in high-temperature and corrosive environments. Unlike finned tubes, which maximize convection surface area, studded tubes are primarily used to secure and protect refractory linings or to facilitate heating in certain furnace types.

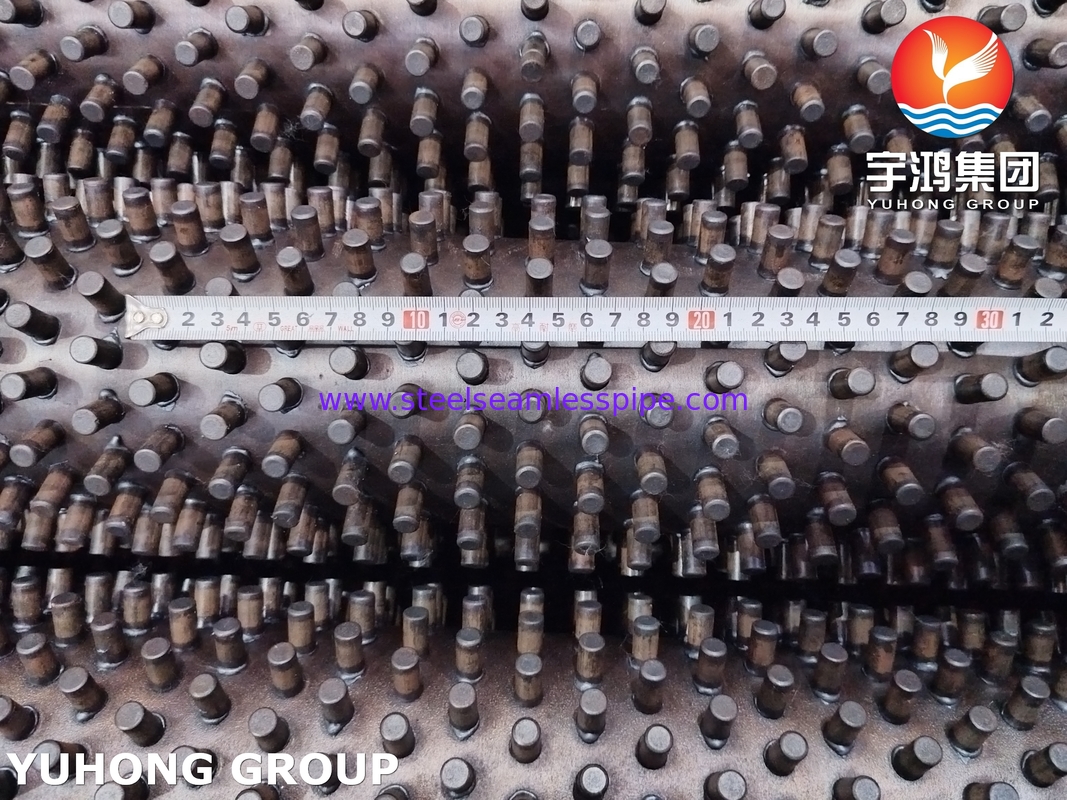

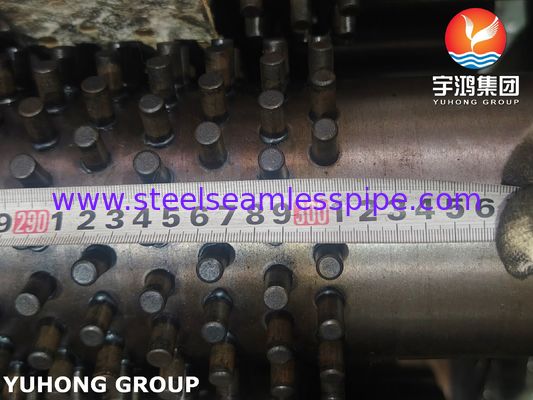

Studded tubes are manufactured by welding a series of studs (pins) to the outer surface of a base tube. These studs act as anchors, securing the castable refractory material to the tube surface.

ASTM A335 P5 base tube, combined with studs made from compatible materials, creates a robust system for lining furnaces, boilers, and reactors.

Studded Tube

Product:	studded tubes, welded stud tubes,studded steel tubes,studded fin tubes
Application:	, generally in furnaces and boilers where the surface is exposed to a very corrosive environment and where very dirty gas streams require frequent or aggressive cleaning.
Size:	OD: 38 mm ~219 mm
	WT: 4.0 mm ~20 mm /Tube Length (Mtr) :≤ 15Mtrs
	Fin Height: 6.0 mm ~ 38 mm
Base Tube(fin) Material:	Carbon Steel
	Alloy Steel
	Stainless Steel

Studded pipe size and material

Tube O.D.:	25~355.6 (mm)	1”~14”(NPS)
Tube Wall Thk.:	3.5~28.6 (mm)	0.14”~1.1”
Tube Length:	≤25,000 (mm)	≤82 ft
Stud Dia.:	6~25.4 (mm)	0.23”~1”
Stud Height:	10~50.8 (mm)	0.4”~2”
Stud Pitch:	8~30 (mm)	0.3”~1.2”
Stud Shape:	Cylindrical, Elliptical, Round, Lens type
Stud to tube surface angle:	Vertical, angular, staggered rows
Stud Material:	C.S. (most common grade is Q235B) S.S. (most common grade are AISI 304, 316, 409, 410, 321,347 ) A.S.
Tube Material:	C.S. (most common grade is A106 Gr.B) S.S. (most common grade are TP304, 316, 321, 347 ) A.S.(most common grade are T/P5,9,11,22,91 )
* This table is used as a general guide to our capabilities, please call us for any other customized cases.

Type	Description	Base tube	Fin specification (mm)
Type	Type	O.D. (mm)	Fin pitch	Fin height	Fin thick
Welding	HFW fin tube	16-219	3-25	5-30	0.8-3
	H/HH Type Fin Tube	25-63	8-30	<200	1.5-3.5
	Studed fin tube	25-219	8-30	5-35	φ5-20

Alloy Steel Chemical Compositions

Grade	UNS Designation	Composition, %
Grade	UNS Designation	Carbon	Manganese	Phosphorus, max	Sulfur, max	Silicon	Chromium	Molybdenum
P1	K11522	0.10-0.20	0.30-0.80	0.025	0.025	0.10-0.50	--	0.44-0.65
P2	K11547	0.10-0.20	0.30-0.61	0.025	0.025	0.10-0.30	0.50-0.81	0.44-0.65
P5	K41545	0.15MAX	0.30-0.60	0.025	0.025	0.50MAX	4.00-6.00	0.45-0.65
P9	K90941	0.15MAX	0.30-0.60	0.025	0.025	0.25-1.00	1.00-1.50	0.44-0.65
P11	K11597	0.05-0.15	0.30-0.60	0.025	0.025	0.50-1.00	1.00-1.50	0.44-0.65
P12	K11562	0.05-0.15	0.30-0.61	0.025	0.025	0.5MAX	0.80-1.25	0.44-0.65
P15	K11578	0.05-0.15	0..30-0.60	0.025	0.025	1.15-1.65	--	0.44-0.65
P21	K31545	0.05-0.15	0.30-0.60	0.025	0.025	0.50MAX	2.65-3.35	0.80-1.06
