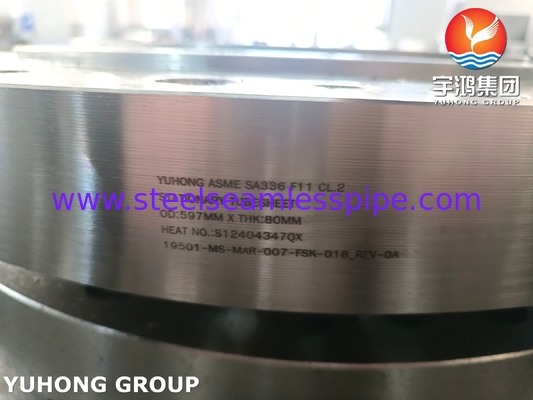

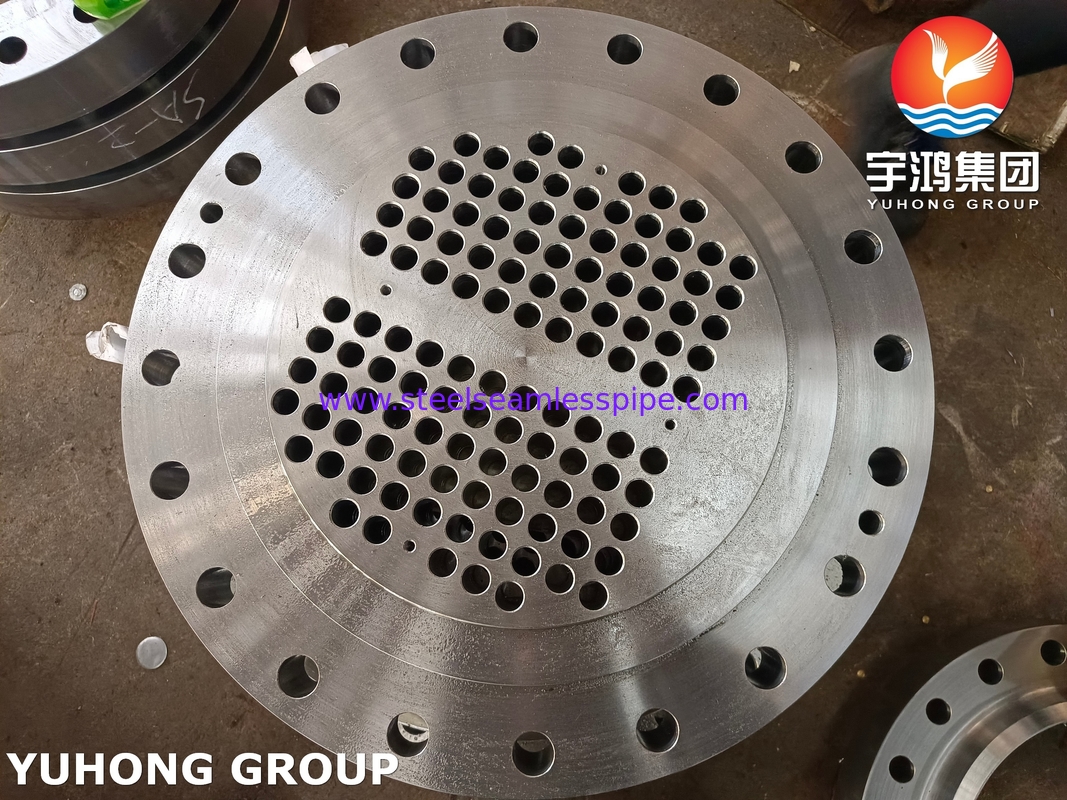

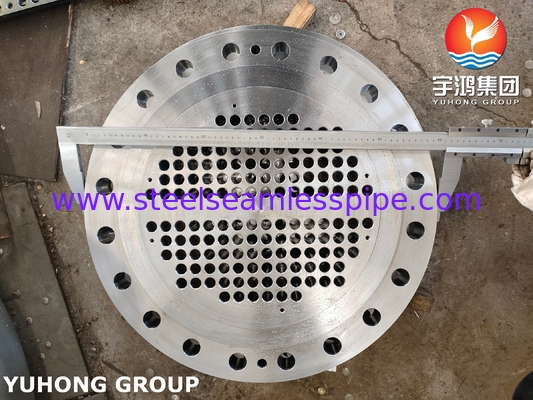

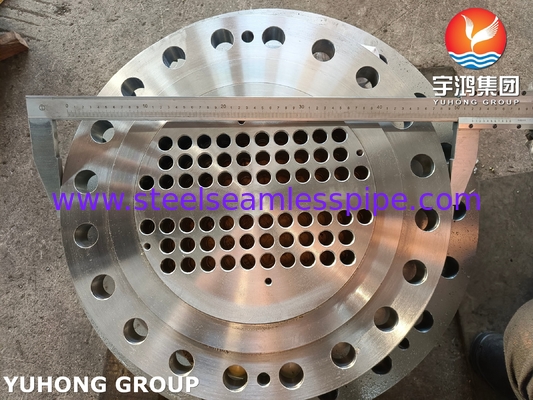

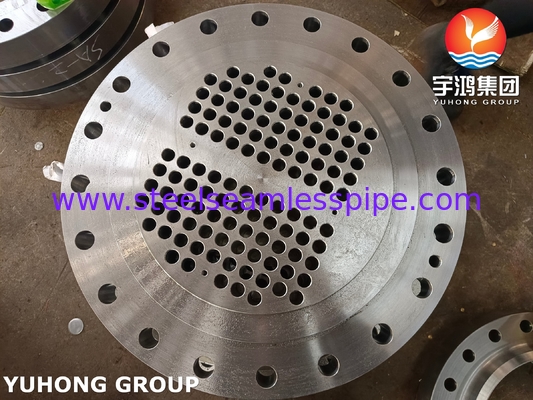

ASME SA336 F11 Τύπος σωλήνων από κράμα χάλυβα κλάσης 2 για ανταλλακτές θερμότητας F1 F12 F22 F21 F5 F9
Τα ατσάλινα σωλήνες από κράμα υψηλής θερμοκρασίας ASME SA336 F11 CL2 είναι βασικά υποκείμενα υποκείμενα πίεσης των θερμοανταλλακτών με κέλυφος και σωλήνα που έχουν σχεδιαστεί για εξαιρετικά υψηλές θερμοκρασίες, υψηλή πίεση,και διαβρωτικά περιβάλλοντα υδρογόνου.
Κατασκευάζεται από σφυρηλατημένα χάλυβα κράματος χρωμίου-μολυβδενίου (1,0-1,5% Cr, 0,44-0,65% Mo), θερμικά επεξεργασμένα για να εξασφαλίζεται υψηλή αντοχή και αντοχή ακόμη και σε θερμοκρασίες ≤595 °C.
Το υλικό αυτό είναι ανθεκτικό στη διάβρωση του υδρογόνου σε υψηλές θερμοκρασίες και είναι κατάλληλο για απαιτητικές εφαρμογές, όπως αντιδραστήρες υδρογόνωσης, γεννήτριες πυρηνικού ατμού,θερμοηλεκτρικές μονάδες και θερμοηλεκτρικά εργοστάσιαΣε σύγκριση με τα φύλλα σωλήνων από χάλυβα άνθρακα, η διατήρηση της αντοχής σε υψηλές θερμοκρασίες είναι 40% υψηλότερη και η ελεγχόμενη σκληρότητα καταστέλλει αποτελεσματικά τη διάσπαση της διάβρωσης από την υγρασία H2S.
Τυπικές εφαρμογές περιλαμβάνουν ανταλλακτές θερμότητας από απόρροια αντιδραστικής ενέργειας 15MPa σε διυλιστήρια, συστήματα τροφοδοσίας νερού θερμοηλεκτρικών σταθμών που υπόκεινται σε διακυμάνσεις θερμοκρασίας άνω των 150°C,και λέβητες αποβλήτων θερμότητας σε εγκαταστάσεις σύνθεσης αμμωνίας.
SA336 Περιεκτικότητα σε χημικά στοιχεία κλάσης F11 κλάση 2 (%)
| Σύνθεση |
Γ |
Ναι. |
Μ |
Π |
S |
Αρ |
Μo |
| Ελάχιστο |
0.1 |
0.5 |
0.3 |
- |
- |
1 |
0.45 |
| Μέγιστο |
0.2 |
1 |
0.8 |
0.025 |
0.025 |
1.5 |
0.65 |
SA336 Τάξη F11 Τάξη 2 Μηχανικές ιδιότητες
|
Δυνατότητα τράβηξης
σβ
MPa
|
Σημείο απόδοσης
σs
MPa
|
Επεκτάσεις ή Επεκτάσεις
δ
%
|
Μείωση της έκτασης
ψ
%
|
| 485~660 |
≥ 275 |
≥ 20 |
≥ 40 |
Εφαρμογή
Βιομηχανία ενέργειας και ηλεκτρικής ενέργειας: Ηλεκτρική ενέργεια Γεννήτριες ατμού δευτερογενούς κυκλώματος, θερμική ενέργεια Θερμαντήρες ύδατος υψηλής πίεσης
Επεξεργασία πετρελαίου και χημική βιομηχανία: Ανταλλάκτες θερμότητας απορρίμματος από αντιδράσεις υδρογόνωσης, μονάδες υδροκράκινγκ/αποσύλφρωσης
Μετατροφοδοτικά θερμοανταλλάκτες πύργου σύνθεσης μεθανόλης
Κεταλλωτήρες σβήσισης με ρήξη αιθυλενίου
Χρησιμοποιούνται για την κατασκευή ηλεκτρικών συσκευών.
Θάλασσας κινητήρες ντίζελ ψύκτη αέρα φόρτισης
Εξοπλισμός υδρογονικής ενέργειας: Ανταλλάκτες θερμότητας υδρογόνου υψηλής πίεσης
