ASTM A182 F60 Φλάντζης λαιμού συγκόλλησης AS2129 Αυστραλιανά πρότυπα

Λεπτομέρειες:

Place of Origin:	CHINA
Μάρκα:	YUHONG
Πιστοποίηση:	API , ABS, DNV, GL , LR, NK.
Model Number:	ASTM A182 F60

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1
Τιμή:	Διαπραγματεύσιμα
Packaging Details:	Ply-wooden Case /Iron Case/ Bundle with plastic Cap
Delivery Time:	20-80
Payment Terms:	L/C, T/T
Supply Ability:	According To Client's Request

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (327)

Άνευ ραφής σωλήνας ανοξείδωτου (322)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (36)

Τύπος βελόνας (152)

Τύπος πτερύγας (698)

θερμοανταλλάκτης (24)

σωλήνας ανταλλακτών θερμότητας (456)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (46)

Ανταλλάκτης θερμότητας Tubesheet (124)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (10)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (130)

Σωλήνας κραμάτων νικελίου (271)

Σωλήνας κραμάτων νικελίου (96)

Σωλήνας κραμάτων χαλκού (247)

Σωλήνας χάλυβα κραμάτων (208)

Σωλήνας τιτανίου (20)

φωτεινός ανοπτημένος σωλήνας (173)

Σωλήνας λεβήτων (151)

συναρμολόγηση χάλυβα (855)

Φλάντζα χάλυβα (655)

Άλλα (404)

Εξαρτήματα Επένδυσης (8)

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Φλάντζα χάλυβα διπλής όψης	Υλικό:	F60
Πίεση:	150 κιλά, 300 κιλά, 600 κιλά, 900 κιλά, 1500 κιλά.	Πρότυπο:	ΑΝΣΙ Β16.5
Τύπος:	Λαιμός συγκόλλησης	Επιθεώρηση:	Επιθεώρηση, εργοστάσιο ή τρίτος ιδιοκτησίας Mechinical που διορίζονται, επιθεώρηση 100%
Επισημαίνω:	AS2129 Φλάντζης λαιμού συγκόλλησης , Αξονική επιφάνεια λαιμού συγκόλλησης ASTM A182 F60

Φλάντζα λαιμού συγκόλλησης ASTM A182 F60 AS2129

Περιγραφή

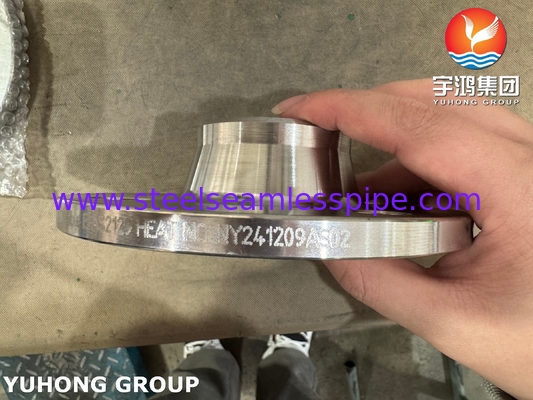

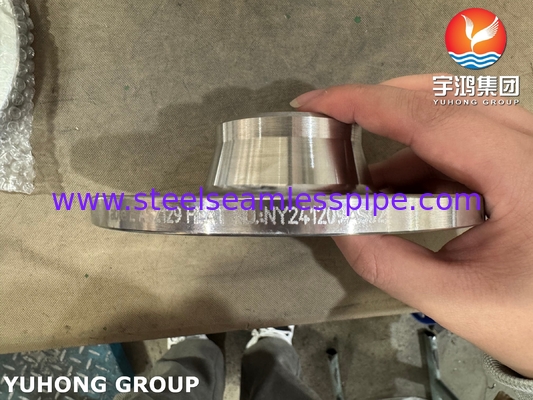

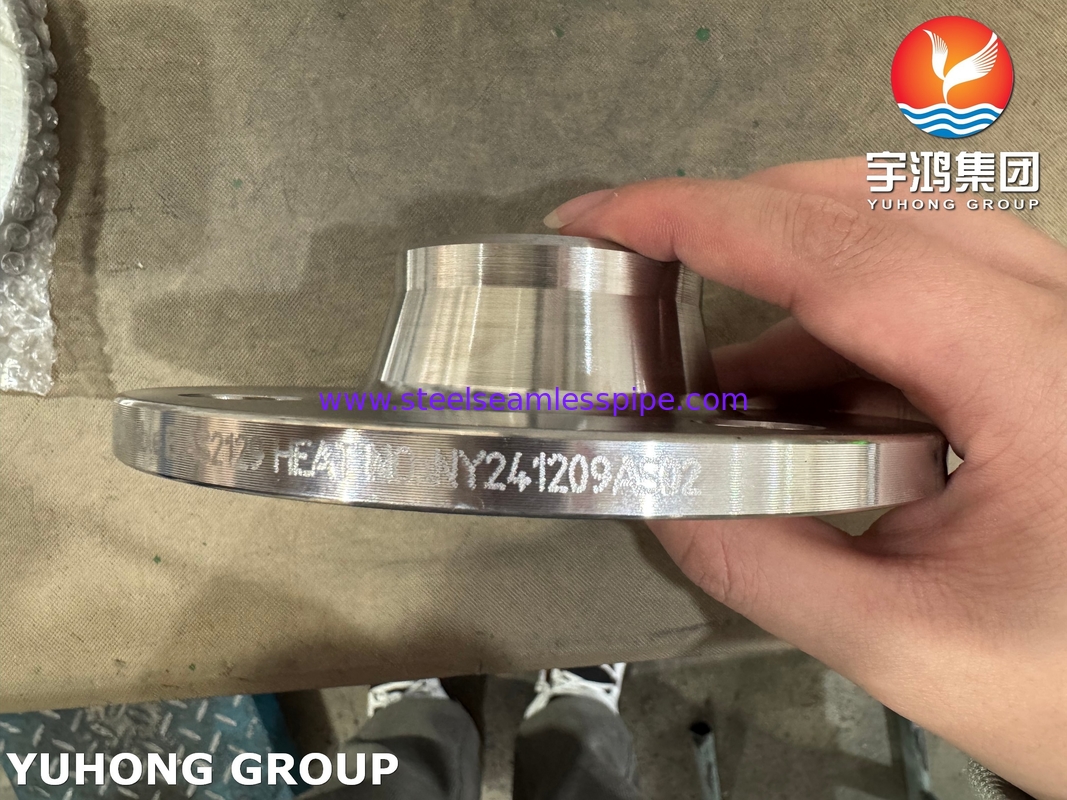

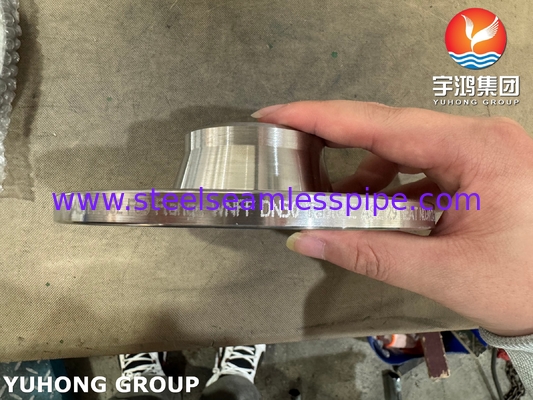

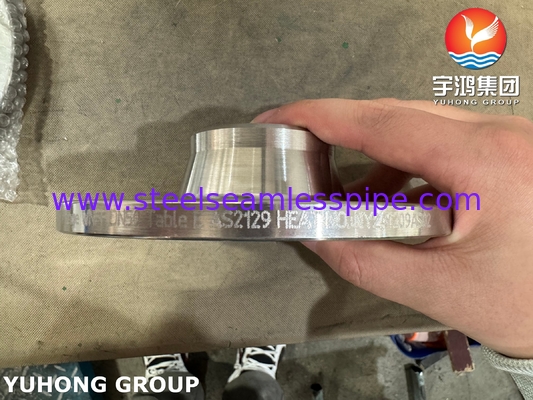

Αυτό το προϊόν είναι μια φλάντζα συγκόλλησης με εγκοπή (Weld Neck) που πληροί τις απαιτήσεις μεγέθους του αυστραλιανού προτύπου AS2129. Η επιφάνεια στεγανοποίησής της είναι επίπεδη (FF). Το υλικό είναι ανοξείδωτος χάλυβας διπλής φάσης (UNS S32205) που πληροί το πρότυπο ASTM A182 F60. Έχει τόσο υψηλή αντοχή όσο και εξαιρετική αντοχή στη διάβρωση (ειδικά αντοχή στη διάβρωση από χλωρίδια). Είναι κατάλληλο για σκληρές συνθήκες εργασίας που απαιτούν συμμόρφωση με τα αυστραλιανά πρότυπα και απαιτούν αντοχή στη διάβρωση και αντοχή σε υψηλή πίεση. Κατά τη χρήση του, είναι απαραίτητο να διασφαλιστεί ότι ο υποστηρικτικός εξοπλισμός διαθέτει επίσης επίπεδη επιφάνεια στεγανοποίησης ή να χρησιμοποιηθεί κατάλληλο παρέμβυσμα πλήρους επιπέδου.

Το μέγεθος της φλάντζας AS 2129 καθορίζεται από τον συγκεκριμένο "πίνακα" (D, E ή F) που ακολουθεί. Ο Πίνακας D αντιστοιχεί στο ευρωπαϊκό μέγεθος EN 1092-1 (DIN) (σειρά PN), ο Πίνακας E αντιστοιχεί στο αμερικανικό μέγεθος ASME B16.5 (σειρά Class) και ο Πίνακας F είναι μια καθαρά μετρική σειρά μεγεθών μοναδική για την Αυστραλία. Κατά την προδιαγραφή ή την επιλογή μιας φλάντζας AS 2129, είναι σημαντικό να προσδιορίζεται ο "Πίνακας" στον οποίο ανήκει (π.χ. AS 2129 Table D PN16 DN100 WN RF), επειδή οι διαστάσεις (π.χ. PCD, αριθμός οπών μπουλονιών, πάχος κ.λπ.) μεταξύ διαφορετικών πινάκων μπορεί να είναι εντελώς διαφορετικές, ακόμη και αν το ονομαστικό μέγεθος και η κλάση πίεσης είναι παρόμοια. Αυτή η δομή πολλαπλών πινάκων επιτρέπει στο AS 2129 να προσαρμόζεται σε εξοπλισμό από διαφορετικές πηγές και σε απαιτήσεις διεθνών έργων, διατηρώντας παράλληλα τις αυστραλιανές τοπικές επιλογές μεγεθών.

ASTM A182 F60 Φλάντζης λαιμού συγκόλλησης AS2129 Αυστραλιανά πρότυπα 0

Πίνακας βάρους φλαντζών F60 Duplex Steel

Πρότυπο	Κλάση	Διάμετρος Οπής Μπουλονιού	Διάμετρος Κύκλου Μπουλονιών	Διάμετρος	Μέγεθος Μπουλονιού	Αριθμός Μπουλονιών
Φλάντζα AS 2129
	Φλάντζες Πίνακα D	14	67	95	13	4
	Φλάντζες Πίνακα C	14	67	95	13	4
	Φλάντζες Πίνακα J	17	83	114	16	4
	Φλάντζες Πίνακα F	14	67	95	13	4
	Φλάντζες Πίνακα E	14	67	95	13	4
	Φλάντζες Πίνακα H	17	83	114	16	4
Φλάντζες AS4087
Φλάντζες ANSI B16.5	Φλάντζες ANSI 150	16	60	89	13	4
	Φλάντζες PN14	14	67	95	M12	4
	Φλάντζες ANSI 1500	22	83	121	19	4
	Φλάντζες ANSI 600	16	67	95	13	4
	Φλάντζες ANSI 300	16	67	95	13	4
	Φλάντζες ANSI 900	22	83	121	19	4
Φλάντζα ISO 7005 (DIN)	Φλάντζες PN10	14	65	95	M12	4
	Φλάντζες PN6	11	55	80	M10	4
	Φλάντζες PN40	14	65	95	M12	4
	Φλάντζες PN20	16	60.5	90	M14	4
	Φλάντζες PN16	14	65	95	M12	4
	Φλάντζες PN25	14	65	95	M12	4

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ ΦΛΑΝΤΖΑΣ SLIP ON ASTM A182 F60

C	Mn	Si	P	S	Cr	Mo	Ni	N	Fe
0.030 max	2.00 max	1.00 max	0.030 max	0.020 max	21.00-23.00	2.50-3.50	4.50-6.50	0.08-0.20	Bal

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΦΛΑΝΤΖΑΣ SLIP ON ASTM A182 F60

Αντοχή εφελκυσμού, MPa	Αντοχή διαρροής, Ελάχιστο, Mpa	Επιμήκυνση % ελάχ.
550	800	15

ΙΣΟΔΥΝΑΜΟΙ ΒΑΘΜΟΙ ΦΛΑΝΤΖΑΣ SLIP ON ASTM A182 F60

Πρότυπο	Werkstoff Nr.	UNS
Κράμα F60 (Ανοξείδωτος Χάλυβας Διπλής Φάσης)	1.4462	UNS S32205

Εφαρμογή Φλάντζας ASTM A182 F347

Υπεράκτιες πλατφόρμες, εγκαταστάσεις LNG, συστήματα σωληνώσεων διυλιστηρίων.
Σενάρια υψηλής πίεσης
Αγωγοί φυσικού αερίου υψηλής πίεσης
Συστήματα ατμού.
Διαβρωτικά περιβάλλοντα: Οι φλάντζες από ανοξείδωτο χάλυβα διπλής φάσης (όπως ASTM A182 F60) αντιστέκονται στη διάβρωση από θαλασσινό νερό/υδρόθειο.
Επεξεργασία Νερού και Λυμάτων
Συστήματα ψύξης θερμοηλεκτρικών σταθμών, βοηθητικοί αγωγοί πυρηνικών σταθμών και αγωγοί πυροπροστασίας γεφυρών
