Εφοδιασμός σωλήνων από ανοξείδωτο χάλυβα ASTM A403 WP321H ASME B16.9

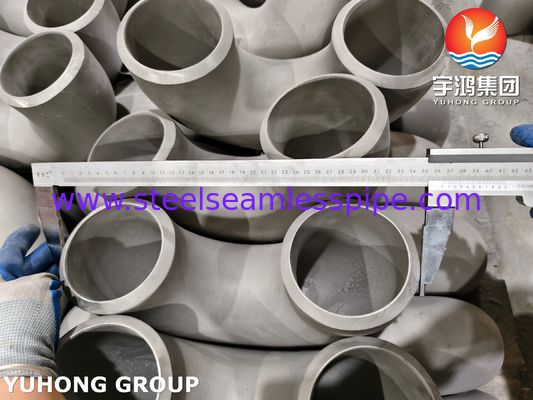

Αγκώνας 180 μοιρών από ανοξείδωτο χάλυβα ASTM A403 / ASME SA403 WP321H, B16.9 Συγκόλληση με οπίσθια κόλλησηΕξαρτήματα σωληνώσεων

Βασικά χαρακτηριστικά των εξαρτημάτων σωληνώσεων από ανοξείδωτο χάλυβα ASTM A403 WP304H

• Αντοχή σε υψηλή θερμοκρασία: Το κύριο πλεονέκτημα του 321H είναι η ανώτερη αντοχή και η αντοχή σε ερπυσμό σε αυξημένες θερμοκρασίες (συνήθως πάνω από 1000°F / 540°C) σε σύγκριση με το τυπικό 321 ή 304/304H.

• Αντίσταση στην ευαισθητοποίηση: Η σταθεροποίηση τιτανίου αποτρέπει την ευαισθητοποίηση κατά τη συγκόλληση ή την έκθεση σε υψηλή θερμοκρασία, διατηρώντας την αντοχή στη διάβρωση.

• Αντοχή στη διάβρωση: Καλή γενική αντοχή στη διάβρωση, τυπική για ωστενιτικούς ανοξείδωτους χάλυβες. Ανθεκτικό στην οξείδωση σε υψηλές θερμοκρασίες.

• Βαθμολογία πίεσης: Η βαθμολογία πίεσης καθορίζεται από το αντίστοιχο πρόγραμμα σωλήνων (π.χ., Sch 40, Sch 80, Sch 160, XXS) σύμφωνα με το ASME B16.9 (το διαστασιακό πρότυπο που αναφέρεται από το A403). Η βαθμίδα "H" επιτρέπει τη χρήση του σε υψηλότερες πιέσεις σε αυξημένες θερμοκρασίες.

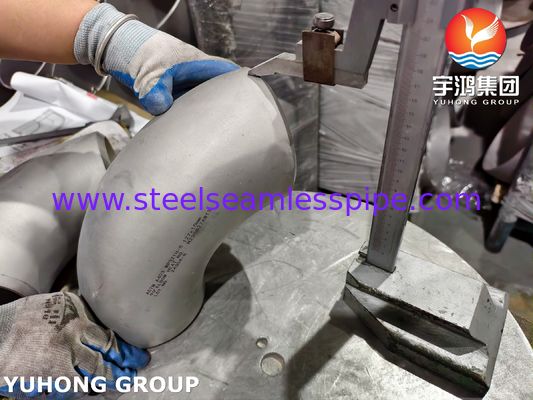

• Διαστάσεις: Πρέπει να συμμορφώνεται με το ASME B16.9 ("Εργοστασιακά κατασκευασμένα εξαρτήματα συγκόλλησης με οπίσθια κόλληση").

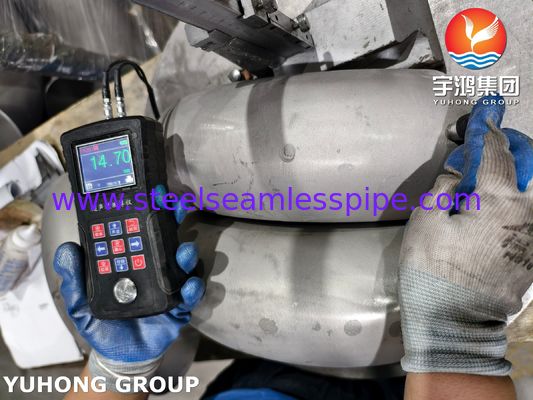

• Δοκιμές & Πιστοποίηση: Παρέχεται με Έκθεση Δοκιμής Υλικού (MTR/Πιστοποιητικό Συμμόρφωσης) που πληροί τις απαιτήσεις του A403, συμπεριλαμβανομένης της χημικής ανάλυσης και των μηχανικών ιδιοτήτων. Μη καταστρεπτική εξέταση (NDE) όπως RT (ακτινογραφική δοκιμή) μπορεί να καθοριστεί για ορισμένες εφαρμογές ή προγράμματα.

Ισοδύναμο υλικού του αγκώνα 180 μοιρών από ανοξείδωτο χάλυβα ASTM A403 WP321/321H

Χημική εξίσωση του ανοξείδωτου χάλυβα ASTM A403 WP321/321H180 μοίρεςΑγκώνας

Μηχανικά χαρακτηριστικά του ανοξείδωτου χάλυβα ASTM A403 WP321/321H180 μοίρεςΑγκώνας

Αγκώνας συγκόλλησης με οπίσθια κόλληση (45°)

Ένας αγκώνας συγκόλλησης με οπίσθια κόλληση 45 μοιρών χρησιμοποιείται για την αλλαγή της κατεύθυνσης ενός συστήματος σωληνώσεων κατά 45 μοίρες. Επιτρέπει μια σταδιακή στροφή στη ροή, η οποία μπορεί να είναι ευεργετική για τη μείωση της απώλειας πίεσης και της αναταραχής.

Αγκώνας συγκόλλησης με οπίσθια κόλληση (90°)
Ένας αγκώνας συγκόλλησης με οπίσθια κόλληση 90 μοιρών αλλάζει την κατεύθυνση της ροής του σωλήνα κατά ορθή γωνία (90 μοίρες). Αυτός είναι ο πιο συνηθισμένος τύπος αγκώνα που χρησιμοποιείται σε συστήματα σωληνώσεων. Διατίθεται σε διαφορετικές ακτίνες (μικρή ακτίνα ή μεγάλη ακτίνα), οι οποίες επηρεάζουν τη ροή και την πτώση πίεσης.

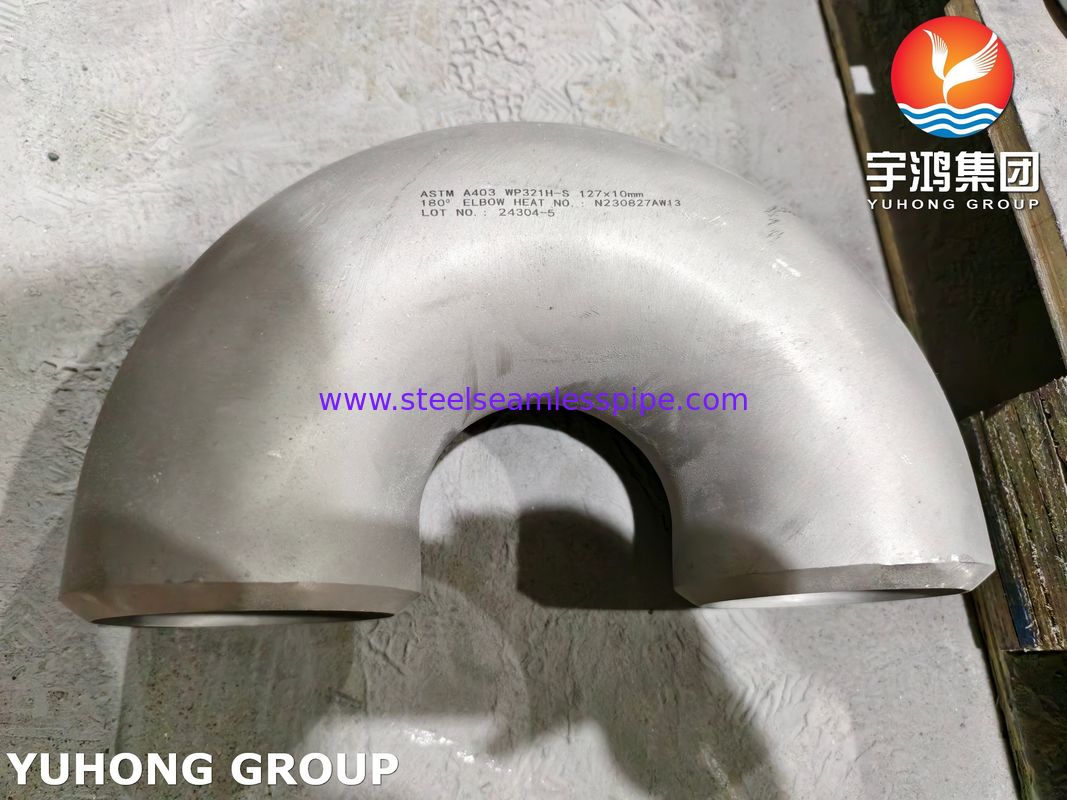

Αγκώνας συγκόλλησης με οπίσθια κόλληση (180°)

Ένας αγκώνας συγκόλλησης με οπίσθια κόλληση 180 μοιρών δημιουργεί μια U-στροφή στο σύστημα σωληνώσεων, αντιστρέφοντας την κατεύθυνση ροής πλήρως. Επιτρέπει αποτελεσματικά την πλήρη ανακατεύθυνση στη διάταξη των σωληνώσεων. Χρησιμοποιείται συνήθως σε εφαρμογές όπου είναι απαραίτητη η επιστροφή ροής, όπως σε συστήματα ψύξης και σε ορισμένες υδραυλικές εφαρμογές.

Εφαρμογή

• Παραγωγή ενέργειας: Γραμμές ατμού υψηλής θερμοκρασίας, σωλήνες λέβητα, υπερθερμαντήρες, επαναθερμαντήρες.

• Διύλιση πετρελαίου & φυσικού αερίου: Γραμμές διεργασίας υψηλής θερμοκρασίας, σωλήνες φούρνου, γραμμές μεταφοράς σε καταλυτικούς ρωγμιστές.

• Πετροχημικά εργοστάσια: Αντιδραστήρες υψηλής θερμοκρασίας, εναλλάκτες θερμότητας, σωληνώσεις φούρνου.

• Χημική επεξεργασία: Γραμμές που χειρίζονται θερμά, διαβρωτικά μέσα.

• Οποιαδήποτε εφαρμογή που απαιτεί ωστενιτικό ανοξείδωτο χάλυβα σωληνώσεων που λειτουργεί υπό διαρκή υψηλή πίεση και υψηλή θερμοκρασία όπου η αντοχή σε ερπυσμό είναι κρίσιμη.

ΔΟΚΙΜΗ PT
