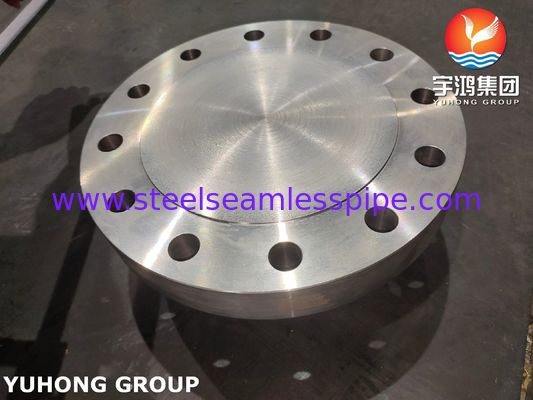

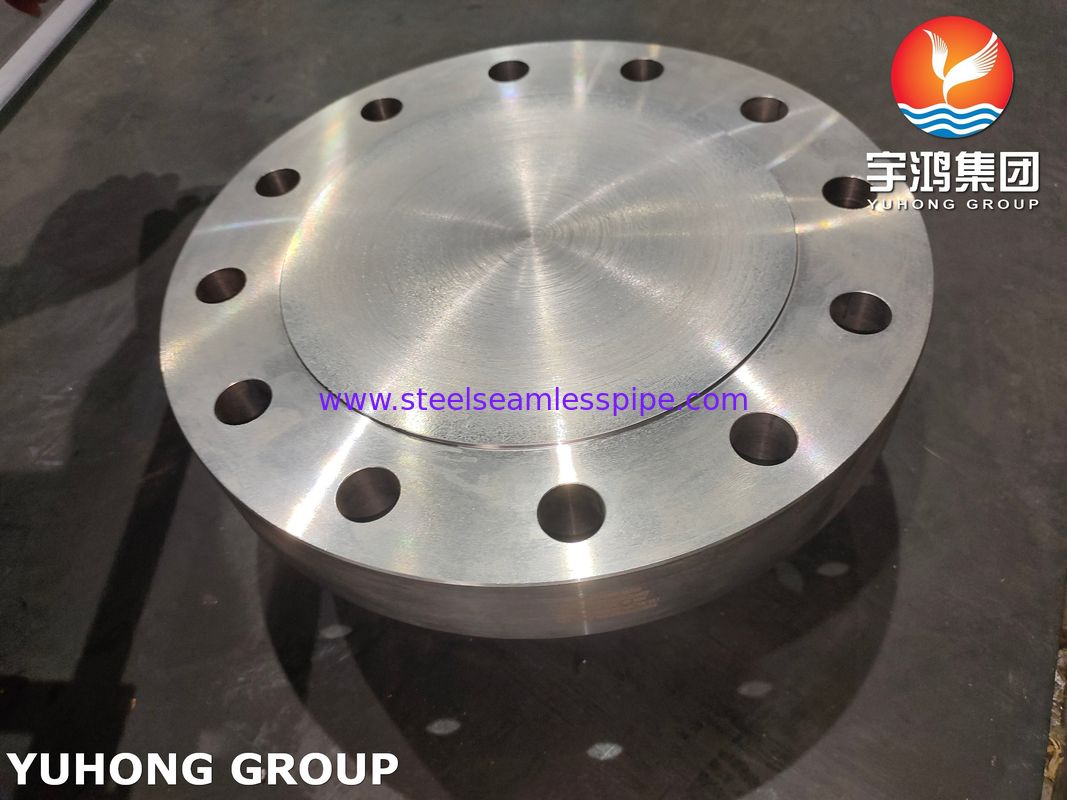

Φλάντζα κάλυψης ακροφυσίου ASME SA350 LF2 Class 1, Χαμηλής θερμοκρασίας σφυρήλατες φλάντζες

Χαμηλής θερμοκρασίας Συσκευές, ASTM A350 Βαθμός LF2 Κλάση 1 Σφυρηλάτη φλάντζα καλύμματος ακροφυσίου

Το ASME SA350 LF2 Η κλάση 1 είναι μια προδιαγραφή από ανθρακούχο χάλυβα χαμηλής θερμοκρασίας ειδικά σχεδιασμένες για φλάντζες, εξαρτήματα, βαλβίδες και εξαρτήματα πίεσης που λειτουργούν σε κρυογονική υπηρεσία.

Προδιαγραφή του ASTM A350/ASME SA350 LF2 Class1 Cover Cover Flange

1 Υλικό: SA350 LF2

• Σύνθεση βάσης: χάλυβα χαμηλής περιεκτικότητας σε άνθρακα που κρατούνται με νικέλιο (NI) για βελτιωμένη σκληρότητα χαμηλής θερμοκρασίας. Το τυπικό περιεχόμενο NI είναι 0,40-1,06%.

• Σκοπός: Το νικέλιο μετατοπίζει τη χαμηλότερη θερμοκρασία μετάβασης (DBTT) του υλικού, αποτρέποντας το εύθραυστο κάταγμα σε θερμοκρασίες υπο-μηδενικού.

• Μορφή: Παρέχεται ως σφυρήλατο (όχι χύτευση ή πλάκα).

2. Κατηγορία: Κατηγορία 1

• Κρίσιμη απαίτηση: Αυτό υποδηλώνει τη χαμηλότερη θερμοκρασία υπηρεσίας που πιστοποιείται το υλικό.

• Βαθμολογία θερμοκρασίας: -46 ° C (-50 ° F). Το υλικό πρέπει να επιδείξει επαρκή αντίδραση αντίκτυπου (μέσω δοκιμών Charpy V-Notch) σε αυτή τη θερμοκρασία.

• Δοκιμές: Η υποχρεωτική δοκιμή επιπτώσεων Charpy V-Notch εκτελείται στους -46 ° C (-50 ° F) σε κάθε θερμότητα. Οι αυστηρές ελάχιστες μέσες απαιτήσεις απορρόφησης ενέργειας πρέπει να πληρούνται (π.χ. 20 J Avg. Για τυποποιημένα μεγέθη)

3. Συστατικό: Φλάντζα καλύμματος ακροφυσίου

• Λειτουργία: Πρόκειται ουσιαστικά για μια εξειδικευμένη τυφλή φλάντζα (ASME B16.5 τύπου: Blind) που χρησιμοποιείται για να σφραγίσει το άκρο ενός ακροφυσίου σε ένα δοχείο πίεσης, εναλλάκτη θερμότητας ή σύστημα σωληνώσεων.

• Σκοπός:

  • Απομόνωση τμημάτων συντήρησης, επιθεώρησης ή ασφάλειας.

  • Παρέχετε μελλοντικά σημεία σύνδεσης ("καλύμματα ακροφυσίων" είναι συχνά προσωρινά).

  • Σερβίρετε ως μόνιμες σφραγίδες σε αχρησιμοποίητα ακροφύσια.

• Σχεδιασμός: Κατασκευάζεται σε διαστάσεις και αξιολογήσεις πίεσης που καθορίζονται σε πρότυπα όπως το ASME B16.5 (φλάντζες σωλήνων και εξαρτήματα φλάντζας) ή ASME B16.47 (φλάντζες μεγάλης διαμέτρου). Τα βασικά χαρακτηριστικά περιλαμβάνουν οπές μπουλονιών, όψη (π.χ., ανυψωμένο πρόσωπο - RF, άρθρωση τύπου δακτυλίου - RTJ) και πάχος που ονομάζεται πίεση.

Χημική σύνθεση της φλάντζας καλύμματος ακροφυσίου ASTM A350 LF2

Μηχανικές ιδιότητες της φλάντζας καλύμματος ακροφυσίου ASTM A350 LF2

Βασικά χαρακτηριστικά και απαιτήσεις

• Σκληρότητα χαμηλής θερμοκρασίας: τοβασικός λόγοςγια τον προσδιορισμό SA350 LF2 CL. 1. Εξασφαλίζει την αντίσταση στο εύθραυστο κάταγμα στους -46 ° C/-50 ° F.

• Αξιολόγηση πίεσης: Η ικανότητα πίεσης της φλάντζας σε διάφορες θερμοκρασίες ορίζεται από την αξιολόγηση της κατηγορίας ASME B16.5/B16.47 (π.χ. κλάση 150, 300, 600, 900, 1500, 2500). Το υλικό LF2 CL.1 πρέπει να είναι κατάλληλο για την πίεση/θερμοκρασία σχεδιασμού.

• Θερμική επεξεργασία: Τα σφυρήλατα είναι τυπικά κανονικοποιημένα ή κανονικοποιημένα και μετριοπαθής για την επίτευξη της απαιτούμενης δομής κόκκων, των μηχανικών ιδιοτήτων και της αντοχής στην πρόσκρουση.

• Υποχρεωτική δοκιμή επιπτώσεων: Όπως αναφέρθηκε, ο έλεγχος Charpy στους -46 ° C/-50 ° F απαιτείται για κάθε θερμότητα.

• NDE (μη καταστρεπτική εξέταση): Απαιτεί 100% υπερηχητική δοκιμή (UT) για την ανίχνευση εσωτερικών ελαττωμάτων. Η επιφάνεια επιφάνειας (MT ή PT) είναι επίσης κοινή πρακτική.

• Χημικές και μηχανικές ιδιότητες: Πρέπει να πληροί τα αυστηρά όρια σύνθεσης και τις απαιτήσεις αντοχής σε εφελκυσμό/απόδοσης που ορίζονται στο SA-350.

Εφαρμογές:

• Εγκαταστάσεις υγροποιημένου φυσικού αερίου (ΥΦΑ): Συτοβολές, δεξαμενές αποθήκευσης, μονάδες επεξεργασίας.

• Ψύξη και κρυογονικά φυτά: συστήματα αμμωνίας, φυτά αιθυλενίου, μονάδες διαχωρισμού αέρα.

• Petrochemical & Gas Processing: Εξοπλισμός που χειρίζεται κρύα αέρια ή υγρά.

• Παραγωγή ενέργειας: Ορισμένα εξαρτήματα σε κρυογονικά συστήματα.

• Δοχεία πίεσης και εναλλάκτες θερμότητας: κλείσιμο ακροφυσίων σε σκάφη που λειτουργούν κάτω από -29 ° C.
