Χάλυβας άνθρακα αδιάβροχο σωλήνα API 5L X65 Εμφάνιση Inconel 625 συγκόλληση
Ένας αδιάβροχος σωλήνας από χάλυβα άνθρακα με βασικό υλικό API 5L X65 και επικάλυψη επικάλυψης συγκόλλησης Inconel 625 είναι ένας σωλήνας υψηλής απόδοσης σχεδιασμένος για ακραία περιβάλλοντα,συνδυάζοντας την αντοχή του χάλυβα άνθρακα με την αντοχή στη διάβρωση/αποβλήτα ενός κράματος νικελίου-χρωμίου.
Βασικές προδιαγραφές και χαρακτηριστικά
1Βασικό υλικό: API 5L X65 Seamless Pipe
- Αξία: API 5L X65 (PSL1 ή PSL2)
- Δύναμη απόδοσης:65,000 psi (448 MPa) λεπτά
- Κατασκευή: Ζεστή έλαση ή ψυχρή έλξη χωρίς συγκόλληση (χωρίς συγκόλληση, υψηλή ακεραιότητα πίεσης).
- Εφαρμογές: αγωγοί πετρελαίου και φυσικού αερίου, σωλήνες κάτω από τρύπα, υδραυλικά συστήματα υψηλής πίεσης.
2. Καθαρισμός: Inconel 625 Weld Overlay
- Σύνθεση κράματος (UNS N06625):
- Ni (58% min), Cr (20% 23%), Mo (8% 10%), Nb+Ta (3,15% 4,15%)
- Ανθεκτικό στις τρύπες, στην διάσπαση από διάβρωση με χλωρίδιο (SCC) και στην οξείδωση έως **1800°F (982°C).
Μέθοδοι επικάλυψης:
- Καλύμματα λέιζερ (ακριβής, χαμηλής αραίωσης)
- Ζυθοποίηση με βυθισμένο τόξο (SAW) ή επικάλυψη GTAW (TIG)
- Θερμικό ψεκασμό (λιγότερο συνηθισμένο για σωλήνες)
- Μονάδα: Συνήθως 3-5 mm (προσαρμόζεται ανάλογα με τις ανάγκες διάβρωσης).
Γιατί να χρησιμοποιήσετε το Inconel 625 πάνω από το API 5L X65;
Αντίσταση στη διάβρωση: Προστατεύει από το H2S, το CO2, το θαλασσινό νερό και τα όξινα υγρά.
Αντίσταση στην διάβρωση: Ιδανικό για υγρά με άμμο (π.χ. ρωγμάτωση, μεταφορά λιπασμάτων).
Υψηλής αντοχής: Διατηρεί αντοχή στους ανταλλακτές θερμότητας διυλιστηρίων/πετροχημικών.
Κόστος-αποτελεσματικότητα: φθηνότερο από το στερεό σωλήνα Inconel 625, αλλά προσφέρει παρόμοια προστασία.
Συστήματα κατασκευής
1. Παραγωγή σωλήνων: Ο άθικτος σωλήνας API 5L X65 κατασκευάζεται μέσω τρυπήματος / εξωρύθμισης με μανδύλα.
2Προετοιμασία επιφάνειας: εκρήγνωση/καθαρισμός της εσωτερικής/εξωτερικής επιφάνειας από άμμο.

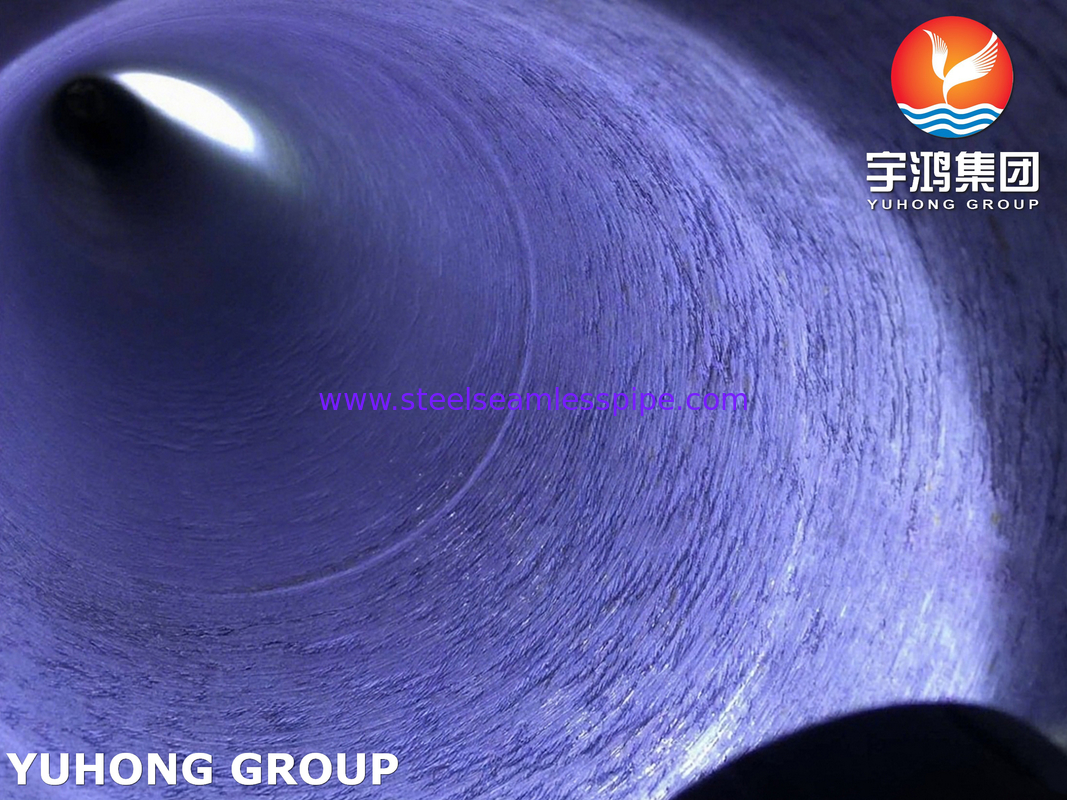

3. Επικάλυψη:*Το Inconel 625 συγκολλείται στρώμα με στρώμα (περνά βούτυρο) για να εξασφαλιστεί η μεταλλουργική σύνδεση.
4. Μετά την συγκόλληση θερμική επεξεργασία (PWHT): Προαιρετική ανακούφιση από την πίεση (αποφύγετε εάν το βασικό μέταλλο υποβάλλεται σε ψυχρή επεξεργασία).

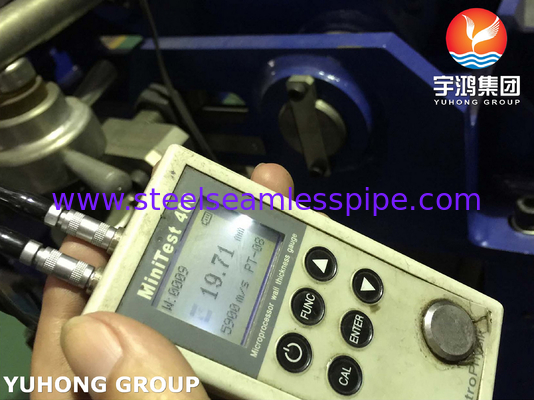

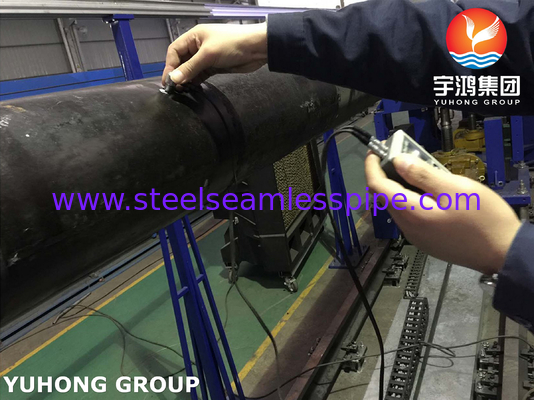

5Επιθεώρηση:
- ΥΤ/RT για την ακεραιότητα συγκόλλησης.
- Δοκιμασία σκληρότητας (αποφύγετε την ρωγμή HAZ).
- Διαπερατικό χρώμα (PT) για ελαττώματα επιφάνειας.
Εφαρμογές
- Πετρέλαιο & Αέριο
- Υποθαλάσσιους αγωγούς (εσωτερικά καλυμμένοι για την αλκοολική υπηρεσία).
- Χριστούγεννα δέντρα, βαλβίδες πνιγμού.
- Χημική επεξεργασία: μεταφορά οξέων, επικάλυψη αντιδραστήρων.
- Ηλεκτρικές μονάδες: σωλήνες λέβητα, συστήματα αποσύλφιξης καυσαερίων (FGD).
- Ορυχεία:Διοχετεύσεις κυλίνδρων με συσσωρευτικά/οξικά μέσα.
Προκλήσεις και λύσεις
- Κίνδυνος γαλβανικής διάβρωσης:*Ισώστε το επενδυμένο σωλήνα από διαφορετικά μέταλλα (π.χ. φλάντζες CS).
- Ελαττώματα συγκόλλησης: αυστηρή NDT (ακτινογραφική δοκιμή) για τη διασφάλιση της προσκόλλησης της επικάλυψης.
- Θερμική διεύρυνση: Inconel 625 (~ 13,3 μm/m°C) έναντι CS (~ 11,7 μm/m°C)
