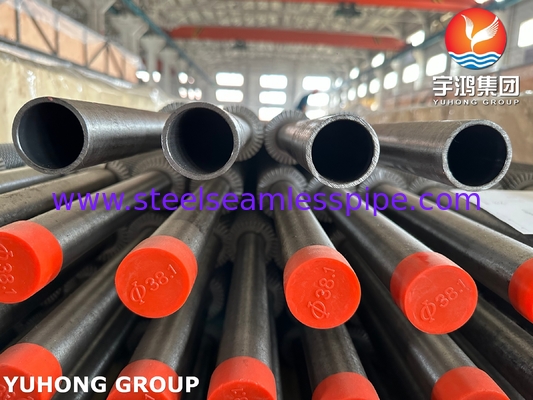

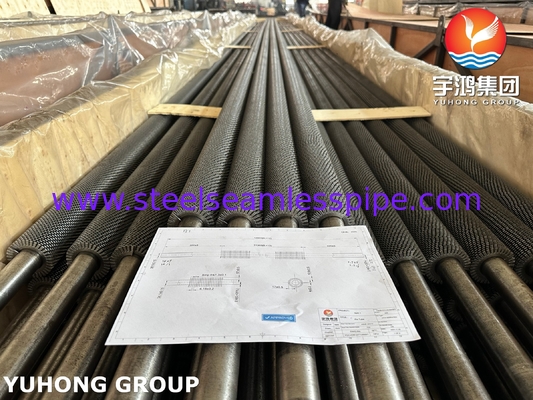

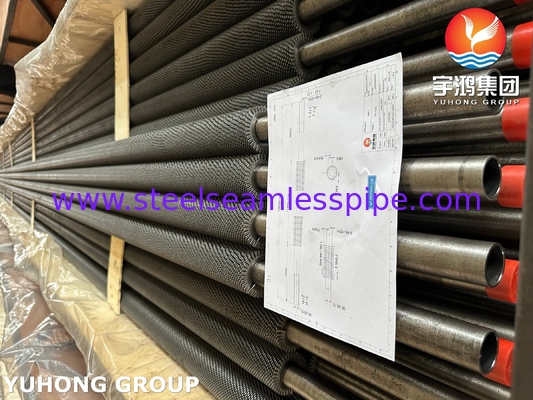

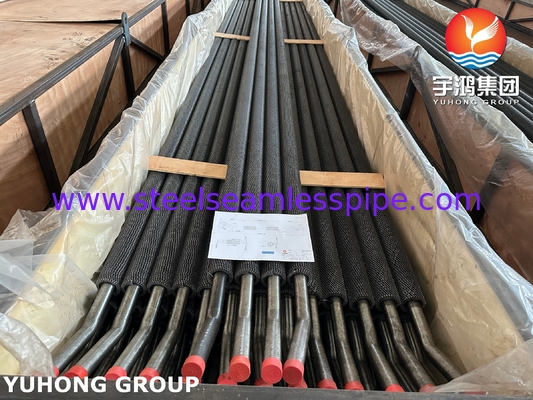

ASTM A213/ ASME SA213 T22 Σωληνωτό Πτερύγιο HFW Οδοντωτό Δύο Θυρών Μπορεί να είναι U Κάμψη Για Γεννήτρια Ατμού Ανάκτησης Θερμότητας

ASTM A213/ ASME SA213 T22 Σωληνωτό πτερύγιο HFW με οδοντώσεις Δύο θύρες μπορούν να είναι U Bend Για Ανακύκλωση θερμότητας Γεννήτρια ατμού

SA213 Αυτή είναι μια προδιαγραφή της ASTM International που καλύπτει σωλήνες λεβήτων, υπερθερμαντήρων και εναλλάκτες θερμότητας από χάλυβα χωρίς ραφή φερριτικού και ωστενιτικού για εφαρμογές υψηλής θερμοκρασίας.

Καλή αντοχή στην οξείδωση και τη διάβρωση σε υψηλές θερμοκρασίες σε σύγκριση με τον ανθρακούχο χάλυβα. Καλή αντοχή στην επίθεση υδρογόνου και καλή συγκολλησιμότητα και μορφοποίηση. Σωλήνες υπερθερμαντήρα και επαναθερμαντήρα λέβητα, σωλήνες εναλλάκτη θερμότητας σε διυλιστήρια, πετροχημικά εργοστάσια και σταθμούς παραγωγής ενέργειας, ειδικά εκείνα που λειτουργούν μεταξύ 500°C και 600°C (930°F - 1110°F).

HFW FIN TUBE, το υλικό της ταινίας συγκολλάται κατά μήκος στον βασικό σωλήνα με συγκόλληση επαγωγής υψηλής συχνότητας ή συγκόλληση αντίστασης επαφής. Η διαδικασία είναι γρήγορη και οικονομική.

Πτερύγιο: Μια συνεχής ταινία μετάλλου (συνήθως ανθρακούχος χάλυβας ή ανοξείδωτος χάλυβας) τυλιγμένη σε σπείρα και συνδεδεμένη (εξωθημένη, συγκολλημένη ή ενσωματωμένη) στην εξωτερική επιφάνεια του βασικού σωλήνα. Τα πτερύγια αυξάνουν σημαντικά την εξωτερική επιφάνεια μεταφοράς θερμότητας.

Οδοντωτό: Η ταινία πτερυγίου είναι σχισμένη ή κομμένη σε τακτά χρονικά διαστήματα κατά μήκος του ύψους της. Αντί για ένα συμπαγές συνεχές τοίχωμα πτερυγίου, είναι μια σειρά από μικρές γλωττίδες ή τμήματα.

Πλεονεκτήματα:

Ενισχυμένη αναταραχή: Τα οδοντωτά πτερύγια διαταράσσουν πιο αποτελεσματικά το οριακό στρώμα του αερίου που ρέει μέσα από τα πτερύγια από τα κανονικά πτερύγια, βελτιώνοντας σημαντικά τον συντελεστή μεταφοράς θερμότητας.

Μειωμένη ρύπανση: Τα κενά μεταξύ των οδοντωτών πτερυγίων δυσκολεύουν την γεφύρωση και τη συσσώρευση στάχτης, αιθάλης ή άλλων σωματιδίων σε σύγκριση με τα συμπαγή πτερύγια.

Μειωμένο βάρος: Ελαφρώς λιγότερο υλικό από τα συμπαγή πτερύγια ίσου ύψους.

Ο οδοντωτός σωλήνας με πτερύγια χρησιμοποιείται ευρέως σε γεννήτριες ατμού ανάκτησης θερμότητας (HRSG)


Ο βασικός λόγος είναι ότι βελτιώνει σημαντικά την απόδοση μεταφοράς θερμότητας, την ικανότητα κατά της τέφρας/διάβρωσης και την δομική αξιοπιστία, ταιριάζοντας απόλυτα με τις σκληρές συνθήκες λειτουργίας του HRSG.

Επίλυση των βασικών προβλημάτων του HRSG

Η απόδοση μεταφοράς θερμότητας των καυσαερίων είναι χαμηλή. Η οδοντωτή δομή καταστρέφει το οριακό στρώμα, προκαλεί αναταράξεις και βελτιώνει τον συντελεστή μεταφοράς θερμότητας κατά 30-50%

Τα καυσαέρια είναι σκονισμένα/εύκολο να συσσωρευτεί σκόνη. Η οδοντωτή άκρη δονείται και αυτοκαθαρίζεται για να μειώσει τη συσσώρευση και το μπλοκάρισμα της τέφρας
Συχνή εκκίνηση και διακοπή + επίδραση θερμικής καταπόνησης Μεταλλουργική συγκόλληση υψηλής συχνότητας, αντοχή σε εφελκυσμό ≥ 200 MPa, αντοχή σε ρωγμές θερμικής κόπωσης

Ενίσχυση μεταφοράς θερμότητας: ανατρεπτική βελτίωση απόδοσης Γεννήτρια αναταράξεων: Οι οδοντώσεις ή οι ρωγμές (οδοντωτές) στην επιφάνεια των πτερυγίων προκαλούν στα καυσαέρια περιοδικές δίνες, σπάζοντας το στοιβάδι οριακό στρώμα (η κύρια πηγή θερμικής αντίστασης των καυσαερίων). Ο συντελεστής μεταφοράς θερμότητας είναι 30-50% υψηλότερος από αυτόν των λείων πτερυγίων και η περιοχή ανταλλαγής θερμότητας μειώνεται κατά 20% με τον ίδιο ρυθμό ανταλλαγής θερμότητας.

Διευρυμένη επιφάνεια θέρμανσης: Ο οδοντωτός σχεδιασμός αυξάνει την αποτελεσματική περιοχή ανταλλαγής θερμότητας σε περιορισμένο χώρο (15-25% περισσότερο από τα λεία πτερύγια), ιδιαίτερα κατάλληλο για τον συμπαγή σχεδιασμό του HRSG.

Αντι-συσσώρευση τέφρας και αυτοκαθαρισμός: εγγύηση μακροχρόνιας λειτουργίας. Όταν τα καυσαέρια ρέουν μέσα από την οδοντωτή άκρη με μεγάλη ταχύτητα, προκαλεί μικρο-δόνηση του πτερυγίου, αποτρέποντας την προσκόλληση της χαλαρής τέφρας

Χημική Σύνθεση max %

Μηχανικές Ιδιότητες

Εφαρμογή:

Λέβητες παραγωγής ενέργειας:

Οικονομιστές: Χρησιμοποιήστε καυσαέρια λέβητα για την προθέρμανση του νερού τροφοδοσίας. Τα οδοντωτά πτερύγια αποτρέπουν τη ρύπανση από τέφρα που είναι συνηθισμένη στις διαδικασίες καύσης άνθρακα/βιομάζας.

Υπερθερμαντήρες και Επαναθερμαντήρες: Θερμαίνουν τον ατμό σε πολύ υψηλές θερμοκρασίες (συνήθως 540-565°C / 1000-1050°F). Το T22 παρέχει την απαραίτητη αντοχή ερπυσμού. τα οδοντωτά πτερύγια ενισχύουν τη μεταφορά θερμότητας σε καυσαέρια υψηλής τέφρας.

Προθερμαντήρες αέρα (Ljungström/Αναγεννητικοί): Ανακτούν θερμότητα από τα καυσαέρια για την προθέρμανση του αέρα καύσης. Τα οδοντωτά πτερύγια διαπρέπουν σε αυτό το περιβάλλον με έντονη ρύπανση.

Γεννήτριες ατμού ανάκτησης θερμότητας (HRSG):

Εξατμιστές, Οικονομιστές, Υπερθερμαντήρες, Επαναθερμαντήρες: Χρησιμοποιούνται σε σταθμούς παραγωγής ενέργειας συνδυασμένου κύκλου. Το T22 χειρίζεται ατμό υψηλής πίεσης/θερμοκρασίας. Τα οδοντωτά πτερύγια μεταφέρουν αποτελεσματικά θερμότητα από σχετικά καθαρά αέρια εξάτμισης στροβίλου, ενώ παράλληλα αποτρέπουν αποτελεσματικά πιθανή μεταφορά προς τα πάνω ή ρύπανση σωλήνων.

Διυλιστήρια και Πετροχημικά Εργοστάσια:

Θερμαντήρες διεργασίας και κλίβανοι (Θερμαντήρες πυρκαγιάς): Σωλήνωση τμήματος μεταφοράς (π.χ., Θερμαντήρες αργού πετρελαίου, Θερμαντήρες κενού, Θερμαντήρες κοκ, Θερμαντήρες τροφοδοσίας μεταρρύθμισης). Το T22 αντιστέκεται στη διάβρωση θείωσης υψηλής θερμοκρασίας. Τα οδοντωτά πτερύγια βελτιώνουν την απόδοση μεταφοράς θερμότητας και αποτρέπουν τη ρύπανση από οπτάνθρακα, λεπτά σωματίδια καταλύτη ή αιθάλη.

Λέβητες απόβλητης θερμότητας (WHB):

Ανάκτηση θερμότητας από ρεύματα διεργασίας (π.χ., καυσαέρια FCC, καυσαέρια μεταρρύθμισης). Το T22 χειρίζεται την παραγωγή ατμού. τα οδοντωτά πτερύγια είναι κατάλληλα για σωματιδιακά ή κοκκοποιημένα αέρια.

Μεταρρυθμιστές εργοστασίων υδρογόνου:

Σωλήνωση τμήματος μεταφοράς εκτεθειμένη σε καυσαέρια υψηλής θερμοκρασίας.

Χημική επεξεργασία:

Ψύκτες/Θερμαντήρες αερίου διεργασίας υψηλής θερμοκρασίας: Απαιτούνται χάλυβες χρωμίου-μολυβδαινίου όταν το ρεύμα αερίου περιέχει σωματίδια, συμπυκνώματα ή είναι επιρρεπές σε ρύπανση και όταν η θερμοκρασία είναι υψηλή.

Θερμαντήρες αέρα (Αναγεννητικοί):

Τα βιομηχανικά συστήματα χρησιμοποιούν απόβλητη θερμότητα από κλιβάνους ή φούρνους για την προθέρμανση του αέρα καύσης, ειδικά όταν τα καυσαέρια είναι βρώμικα.
