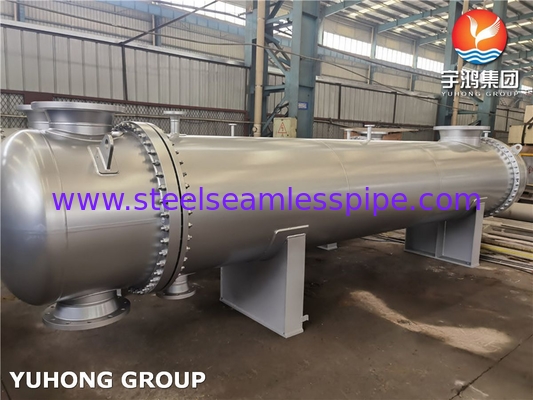

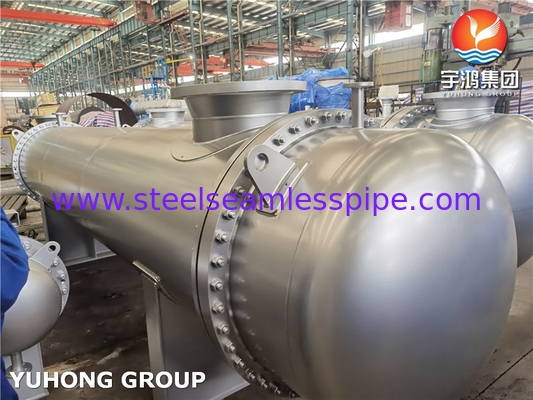

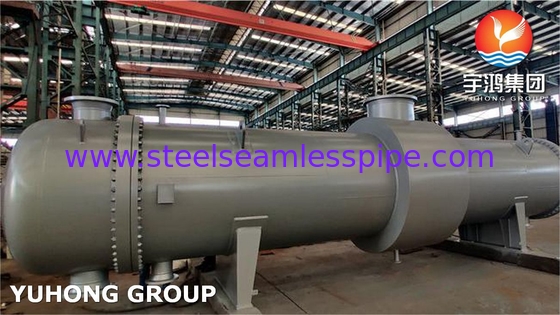

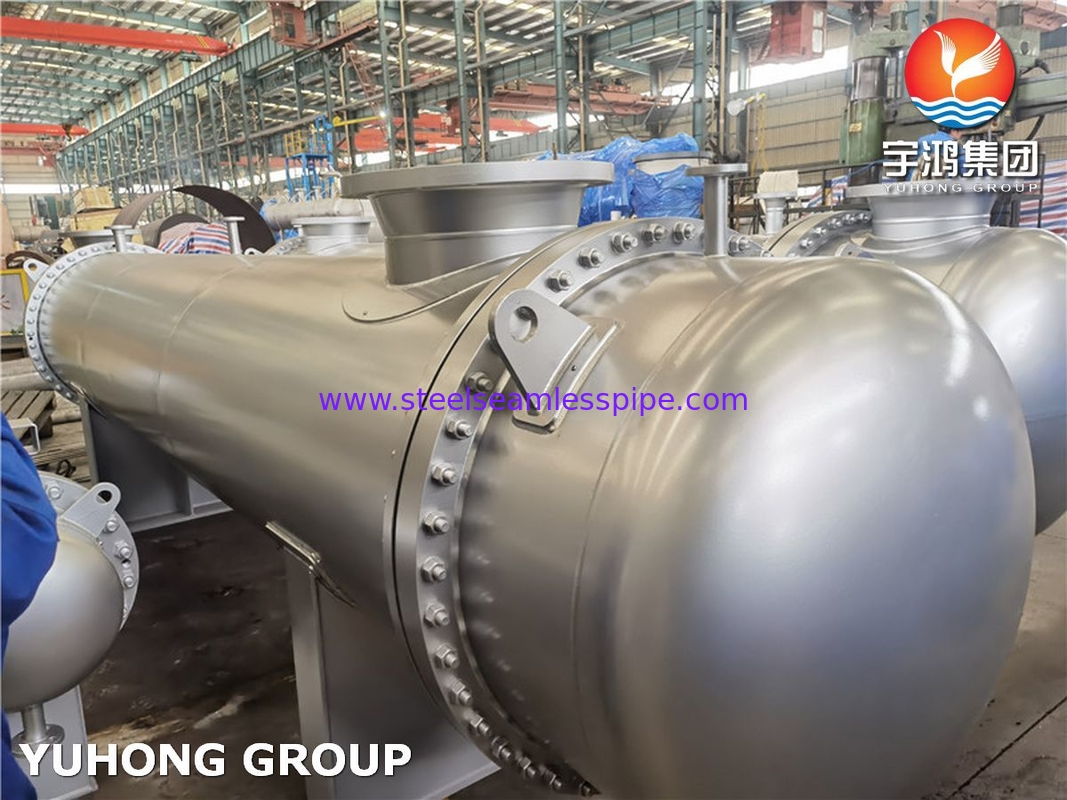

Εναλλάκτης θερμότητας κελύφους και σωλήνων API 660 Πρότυπο TEMA Σφραγίδα ASME U ASME VIII

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Αριθμό μοντέλου:	ανταλλάκτης θερμότητας κοχυλιών και σωλήνων

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	1--1000000 USD
Συσκευασία λεπτομέρειες:	Παλέτα
Χρόνος παράδοσης:	45-150 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	50Sets/Months

Επικοινωνία

Πρότυπο Εναλλάκτη Θερμότητας Κελύφους και Σωλήνων:

API 660 - Εναλλάκτης Θερμότητας Κελύφους και Σωλήνων

κοχύλι και σχέδιο ανταλλακτών θερμότητας σωλήνων:

TEMA, ASME VIII

Υλικό φύλλου σωλήνα για θερμοανταλλάκτη κελύφους και σωλήνα:

Ατσάλι από ανοξείδωτο χάλυβα, διπλό χάλυβα, κράμα νικελίου, κράμα χαλκού, κράμα χάλυβα, τιτάνιο, επι

Τυπικό Σωλήνων Εναλλάκτη Θερμότητας Κελύφους και Σωλήνων:

ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME

Τυποποιητικό χάρτη θερμομεταλλευτή:

Πλωτό φύλλο σωλήνων, σταθερό φύλλο σωλήνων

Σταθερό διάφραγμα εναλλάκτη θερμότητας κελύφους και σωλήνων:

Διαμήκες διάφραγμα, διάφραγμα πρόσκρουσης, εγκάρσιο διάφραγμα, διασταυρούμενο διάφραγμα

ΔΕΔ για θερμοανταλλάκτη κελύφους και σωλήνα:

RT, PT, MT, UT, PMI

Επισημαίνω:

Χαρακτηριστικά των εναλλακτών θερμότητας κελύφους και σωλήνων.
Εναλλάκτης θερμότητας κελύφους και σωλήνων	Τυπικό στον κώδικα TEMA	Πλεονεκτήματα	Περιορισμοί
Εναλλάκτης θερμότητας σταθερού σωλήνα	BEM, AEM, NEN	1. Παρέχει μέγιστη επιφάνεια μεταφοράς θερμότητας για μια δεδομένη διάμετρο κελύφους και σωλήνα.	1. Η πλευρά του κελύφους ή η εξωτερική πλευρά των σωλήνων είναι μη προσβάσιμη για μηχανικό καθαρισμό.
		2. Παρέχει μονές και πολλαπλές διαδρομές σωλήνων για να εξασφαλίσει τη σωστή ταχύτητα.	2. Δεν υπάρχει πρόβλεψη για τη διαφορική θερμική διαστολή που αναπτύσσεται μεταξύ του σωλήνα και της πλευράς του κελύφους. Αυτό μπορεί να αντιμετωπιστεί παρέχοντας αρμό συστολής στην πλευρά του κελύφους.
		3. Λιγότερο δαπανηρό από τα σχέδια αφαιρούμενων δεσμών.
Εναλλάκτης θερμότητας με πλωτή κεφαλή	AEW, BEW, BEP, AEP, AES, BES	1. Το πλωτό φύλλο σωλήνων επιτρέπει τη διαφορική θερμική διαστολή μεταξύ του κελύφους και της δέσμης σωλήνων.	1. Για να παρέχεται το κάλυμμα της πλωτής κεφαλής, είναι απαραίτητο να το βιδώσετε στο φύλλο σωλήνων. Ο κύκλος των μπουλονιών απαιτεί τη χρήση χώρου όπου θα ήταν δυνατό να τοποθετηθεί μεγάλος αριθμός σωλήνων.
		2. Τόσο η δέσμη σωλήνων όσο και η πλευρά του κελύφους μπορούν να επιθεωρηθούν και να καθαριστούν μηχανικά.	2. Οι σωλήνες δεν μπορούν να διασταλούν ανεξάρτητα, οπότε θα πρέπει να αποφεύγονται οι τεράστιες εφαρμογές θερμικού σοκ.
			3. Τα υλικά συσκευασίας δημιουργούν όρια στην πίεση και τη θερμοκρασία σχεδιασμού.
Αφαιρούμενος εναλλάκτης θερμότητας U-σωλήνα	BEU, AEU	1. Ο σχεδιασμός U-σωλήνα επιτρέπει τη διαφορική θερμική διαστολή μεταξύ του κελύφους και της δέσμης σωλήνων καθώς και για μεμονωμένους σωλήνες.	1. Λόγω της U-κάμψης, ορισμένοι σωλήνες παραλείπονται στο κέντρο της δέσμης σωλήνων.
		2. Τόσο η δέσμη σωλήνων όσο και η πλευρά του κελύφους μπορούν να επιθεωρηθούν και να καθαριστούν μηχανικά.	2. Λόγω της U-κάμψης, οι σωλήνες μπορούν να καθαριστούν μόνο με χημικές μεθόδους.
		3. Λιγότερο δαπανηρό από τα σχέδια πλωτής κεφαλής ή συσκευασμένης πλωτής κεφαλής.	3. Λόγω της φωλιάς U-σωλήνα, ο μεμονωμένος σωλήνας είναι δύσκολο να αντικατασταθεί.
			4. Δεν είναι δυνατή η μονή διαδρομή σωλήνα ή η πραγματική αντίθετη ροή.
			5. Το πάχος του τοιχώματος του σωλήνα στην U-κάμψη είναι λεπτότερο από ό,τι στο ευθύ τμήμα των σωλήνων.
			6. Η αποστράγγιση του κυκλώματος σωλήνων είναι δύσκολη όταν τοποθετείται με την κατακόρυφη θέση με την πλευρά της κεφαλής προς τα πάνω.
