Χημική Σύνθεση Σωλήνα Χωρίς Ραφή ASME SA213 T11
| Βαθμός |
UNS Designation |
C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Άλλο |
| T11 |
K11597 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.5-1.0 |
1.00–1.50 |
... |
0.44–0.65 |
... |
Πρότυπο Υλικού ASME SA213:
Διέπεται από το ASME SA213 / ASTM A213. Αυτή η προδιαγραφή καλύπτει σωλήνες χωρίς ραφή από φερριτικό και ωστενιτικό χάλυβα κράματος για λέβητες, υπερθερμαντήρες και εναλλάκτες θερμότητας.
"SA213" δηλώνει την προδιαγραφή υλικού του ASME BPVC (Boiler and Pressure Vessel Code) Section II, η οποία είναι ουσιαστικά πανομοιότυπη με την προδιαγραφή ASTM A213. Για την κατασκευή δοχείων πίεσης (ASME BPVC Section I ή VIII), απαιτείται το πρόθεμα "SA".
Βασικό Χαρακτηριστικό: Χωρίς Ραφή
Οι σωλήνες κατασκευάζονται χωρίς διαμήκη ραφή συγκόλλησης. Αυτό επιτυγχάνεται μέσω διαδικασιών όπως η θερμή εξώθηση ή η περιστροφική διάτρηση ακολουθούμενη από pilgering/ψυχρή έλξη.
Γιατί Χωρίς Ραφή; Απαραίτητο για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας σε λέβητες και εναλλάκτες θερμότητας. Μια ραφή συγκόλλησης είναι ένα πιθανό αδύναμο σημείο που είναι επιρρεπές σε αστοχία υπό σοβαρές θερμικές διακυμάνσεις και καταπόνηση. Η κατασκευή χωρίς ραφή εξαλείφει αυτόν τον κίνδυνο.
Κύρια Εφαρμογή Σωλήνα Χωρίς Ραφή ASME SA213 T11: Εναλλάκτες Θερμότητας (και Λέβητες)
Εναλλάκτες Θερμότητας: Σχεδιασμένοι ειδικά για χρήση στα φύλλα σωλήνων των εναλλακτών θερμότητας που λειτουργούν σε αυξημένες θερμοκρασίες και πιέσεις, που συναντώνται συνήθως σε:
Πετροχημικά διυλιστήρια
Εγκαταστάσεις χημικής επεξεργασίας
Παραγωγή ενέργειας (Γεννήτριες ατμού ανάκτησης θερμότητας - HRSGs, θερμαντήρες νερού τροφοδοσίας)
Εξαρτήματα λέβητα: Χρησιμοποιούνται επίσης εκτενώς σε:
Υπερθερμαντήρες λέβητα
Επαναθερμαντήρες λέβητα
Οικονομιστές λέβητα (σε τμήματα που απαιτούν μεγαλύτερη αντοχή στη θερμοκρασία από τον ανθρακούχο χάλυβα)
Βασικές Ιδιότητες Σωλήνα Χωρίς Ραφή ASME SA213 T11 & Γιατί Χρησιμοποιείται:
Αντοχή σε Υψηλή Θερμοκρασία: Διατηρεί καλή αντοχή σε εφελκυσμό και ερπυσμό σε θερμοκρασίες σημαντικά υψηλότερες από τον ανθρακούχο χάλυβα (συνήθως έως ~650°C / 1200°F).
Αντοχή στην Οξείδωση: Η περιεκτικότητα σε χρώμιο παρέχει πολύ καλύτερη αντοχή στην απολέπιση (οξείδωση) σε υπηρεσία ατμού σε σύγκριση με τους σωλήνες από ανθρακούχο χάλυβα, οδηγώντας σε μεγαλύτερη διάρκεια ζωής.
Αντοχή σε Ερπυσμό: Η περιεκτικότητα σε μολυβδαίνιο ενισχύει την αντοχή σε αργή, συνεχόμενη παραμόρφωση υπό καταπόνηση σε υψηλές θερμοκρασίες (ερπυσμός).
Καλή Κατασκευασιμότητα & Συγκολλησιμότητα: Το T11 θεωρείται γενικά συγκολλήσιμο με κατάλληλες διαδικασίες (προθέρμανση, θερμική επεξεργασία μετά τη συγκόλληση - PWHT).
Οικονομική Αποδοτικότητα: Προσφέρει καλή ισορροπία μεταξύ απόδοσης και κόστους σε σύγκριση με χάλυβες υψηλότερου κράματος όπως το T22 (2.25Cr-1Mo) ή ανοξείδωτους χάλυβες (TP304, TP316) για το εφαρμόσιμο εύρος θερμοκρασίας του.
Απαιτήσεις Κατασκευής & Δοκιμών (Σύμφωνα με SA213/A213):
Θερμική Επεξεργασία: Οι σωλήνες T11 παρέχονται πάντα σε ανόπτη κατάσταση. Η ανόπτηση (θέρμανση και αργή ψύξη) μαλακώνει τον χάλυβα, βελτιστοποιεί την ολκιμότητα και παράγει τη απαιτούμενη μικροδομή (κυρίως φερρίτη με μερικά καρβίδια).
Χημική Ανάλυση: Αυστηρά όρια σύνθεσης για άνθρακα, μαγγάνιο, φώσφορο, θείο, πυρίτιο, χρώμιο, μολυβδαίνιο και άλλα υπολειμματικά στοιχεία.
Μηχανικές Δοκιμές Σωλήνα Χωρίς Ραφή ASME SA213 T11:
Δοκιμή εφελκυσμού: Ελάχιστες απαιτήσεις για αντοχή σε εφελκυσμό, αντοχή διαρροής και επιμήκυνση.
Δοκιμή σκληρότητας: Καθορίζονται μέγιστα όρια σκληρότητας για να διασφαλιστεί η σωστή ολκιμότητα και συγκολλησιμότητα.
Υδροστατική δοκιμή: Κάθε σωλήνας πρέπει να αντέχει μια ελάχιστη υδροστατική πίεση δοκιμής χωρίς διαρροή.
Μη καταστρεπτική εξέταση (NDE):
Δοκιμή ρευμάτων Eddy: Υποχρεωτική σε κάθε σωλήνα για την ανίχνευση ατελειών όπως ρωγμές, ραφές ή εγκλείσματα.
Υπερηχητική δοκιμή: Προαιρετική εκτός εάν καθορίζεται από τον αγοραστή, χρησιμοποιείται για την ανίχνευση μεγαλύτερων εσωτερικών ή εξωτερικών ατελειών.

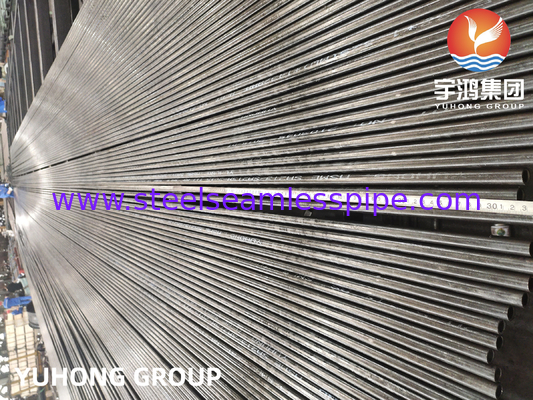

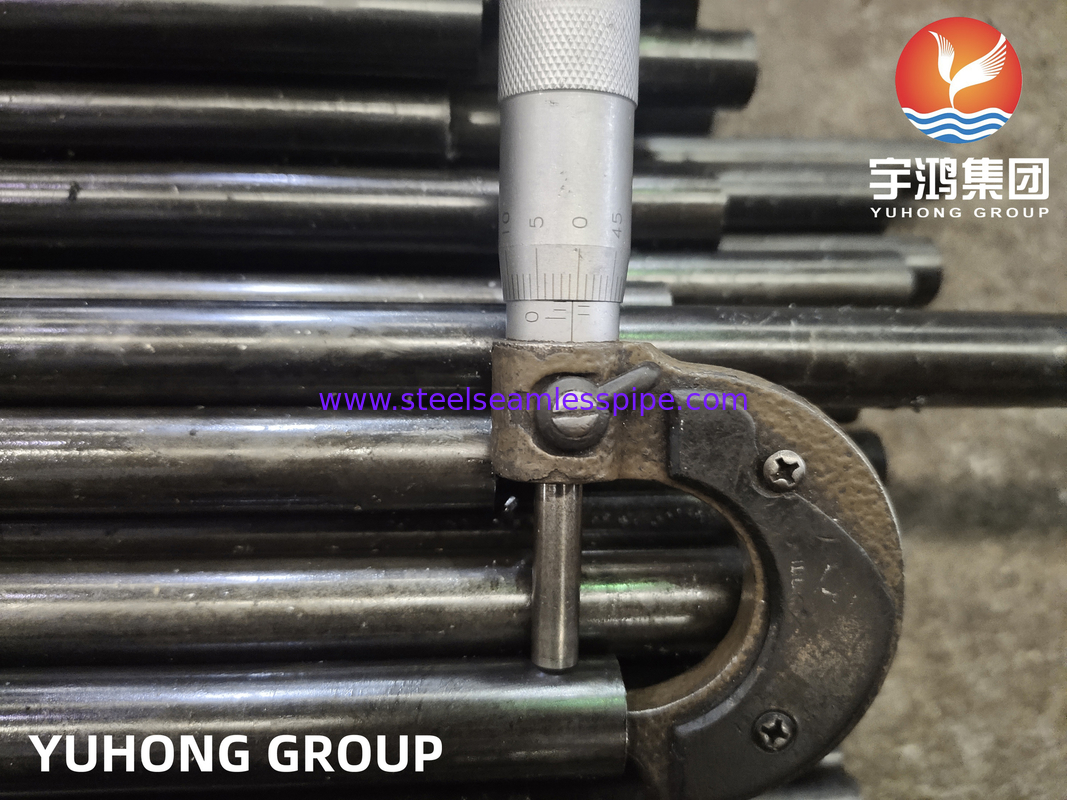

Ανοχές διαστάσεων: Αυστηροί έλεγχοι στις ανοχές εξωτερικής διαμέτρου (OD), πάχους τοιχώματος (WT) και μήκους.
Φινίρισμα επιφάνειας: Οι επιφάνειες των σωλήνων πρέπει να είναι λείες και απαλλαγμένες από απολέπιση και ατέλειες που είναι επιζήμιες για την απόδοση.
Πιστοποίηση & Σήμανση Σωλήνα Χωρίς Ραφή ASME SA213 T11:
Παρέχονται αναφορές δοκιμών υλικών (MTRs) ή πιστοποιημένες αναφορές δοκιμών μύλου (CMTRs), πιστοποιώντας τη συμμόρφωση με τις χημικές, μηχανικές και δοκιμαστικές απαιτήσεις.

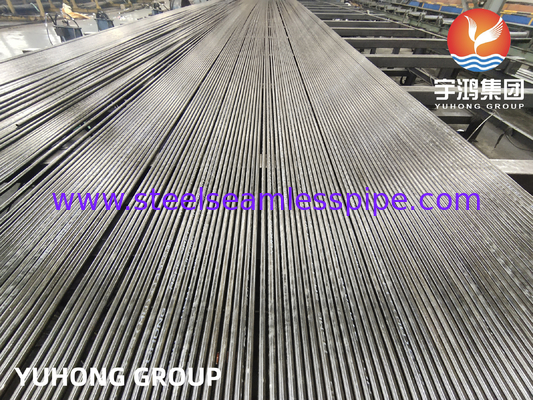

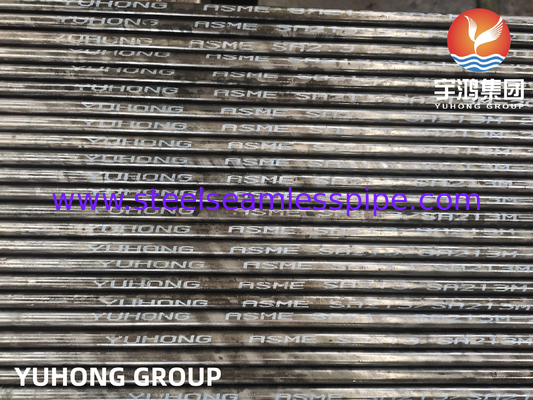

Οι σωλήνες επισημαίνονται συνήθως με:
Όνομα ή επωνυμία του κατασκευαστή
Προδιαγραφή SA213
Βαθμός (T11)
Αριθμός παρτίδας (για ιχνηλασιμότητα)
Μέγεθος (π.χ., OD x WT)
"S" που δηλώνει Χωρίς Ραφή (αν και εγγενές στον ορισμό του σωλήνα SA213)
Μέθοδος NDE που χρησιμοποιείται (π.χ., "E" για Eddy Current)
Εν συντομία:
Ένας σωλήνας εναλλάκτη θερμότητας SA213 T11 χωρίς ραφή είναι ένας σωλήνας από φερριτικό χάλυβα κράματος χωρίς ραφή κατασκευασμένος από χάλυβα 1,25% χρώμιο - 0,50% μολυβδαίνιο, κατασκευασμένος σύμφωνα με τις αυστηρές απαιτήσεις του ASME SA213/A213. Παρέχεται σε ανόπτη κατάσταση. Η κύρια χρήση του είναι σε εναλλάκτες θερμότητας και εξαρτήματα λέβητα (όπως υπερθερμαντήρες και επαναθερμαντήρες) υψηλής θερμοκρασίας και υψηλής πίεσης, όπου η αντοχή του σε υψηλή θερμοκρασία, η αντοχή στην οξείδωση, η αντοχή σε ερπυσμό και η ακεραιότητα χωρίς ραφή το καθιστούν μια αξιόπιστη και οικονομικά αποδοτική επιλογή εντός του εύρους θερμοκρασίας λειτουργίας του.
