1. Υλικό Βασικού Σωλήνα: A106 Gr.B
Πρότυπο: ASTM A106 / ASME SA106.
Τύπος: Α liềnωτος σωλήνας από ανθρακούχο χάλυβα.
Βαθμός: B (Ενδιάμεση αντοχή σε εφελκυσμό/διαρροή).
Ιδιότητες:
- Καλή αντοχή σε υψηλές θερμοκρασίες (έως ~450°C / 840°F).
- Καλή συγκολλησιμότητα και μορφοποίηση.
- Οικονομικά αποδοτικό.
- Περιορισμός: Ευαίσθητο στη διάβρωση (σκουριά) και την οξείδωση (απολέπιση) σε υψηλές θερμοκρασίες χωρίς προστασία; ακατάλληλο για διαβρωτικά περιβάλλοντα εκτός εάν είναι επενδυμένο ή επικαλυμμένο.

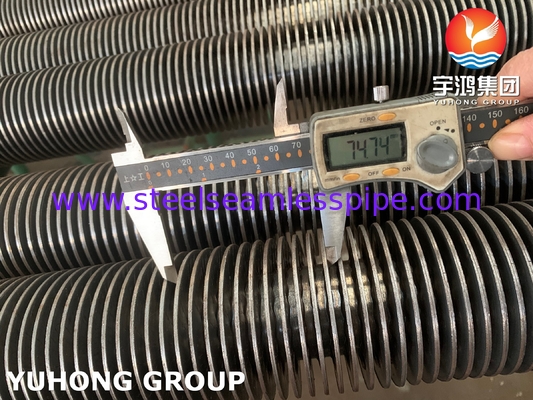

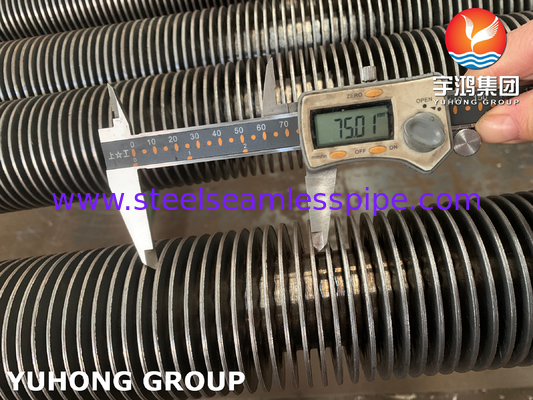

2. Τύπος Πτερυγίου: Στερεό Πτερύγιο
Κατασκευή:Τα πτερύγια κατασκευάζονται από στερεές λωρίδες υλικού (συνήθως ανθρακούχο χάλυβα ή μερικές φορές ανοξείδωτο χάλυβα για αντοχή στη διάβρωση).
Σύνδεση: Τα πτερύγια συγκολλώνται συνεχώς (συνήθως με συγκόλληση αντίστασης, LFW ή HFW) κατά μήκος της βάσης τους στην εξωτερική επιφάνεια του βασικού σωλήνα. Αυτό δημιουργεί έναν ισχυρό μεταλλουργικό δεσμό.
Πλεονεκτήματα:
Εξαιρετική μεταφορά θερμότητας: Η άμεση επαφή μετάλλου με μέταλλο παρέχει πολύ χαμηλή θερμική αντίσταση.
Υψηλή μηχανική αντοχή και ανθεκτικότητα: Ανθεκτικό σε κραδασμούς, διάβρωση και φυσικές ζημιές.
Κατάλληλο για υψηλές θερμοκρασίες: Η συγκολλημένη ένωση διατηρεί την ακεραιότητά της σε αυξημένες θερμοκρασίες.
Καθαρισμός: Οι λείες επιφάνειες επιτρέπουν ευκολότερο καθαρισμό/σκούπισμα σε σύγκριση με τα ενσωματωμένα πτερύγια.
Μειονεκτήματα:Υψηλότερο κόστος από τα εξωθημένα ή ενσωματωμένα πτερύγια.
Ελαφρώς υψηλότερη πτώση πίεσης από τα πτερύγια χαμηλότερου προφίλ.

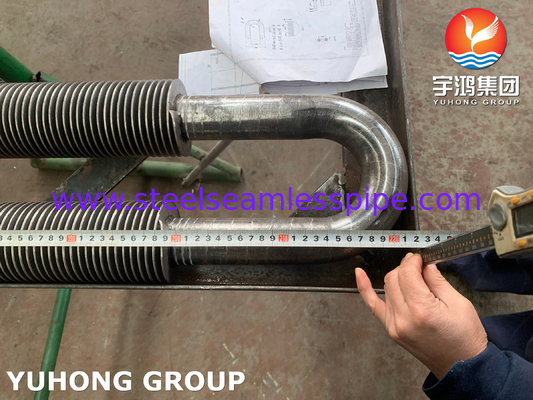

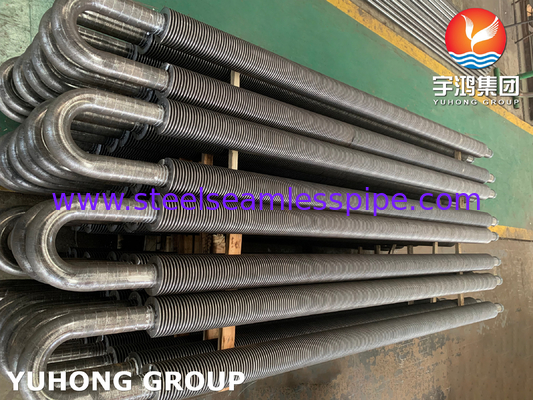

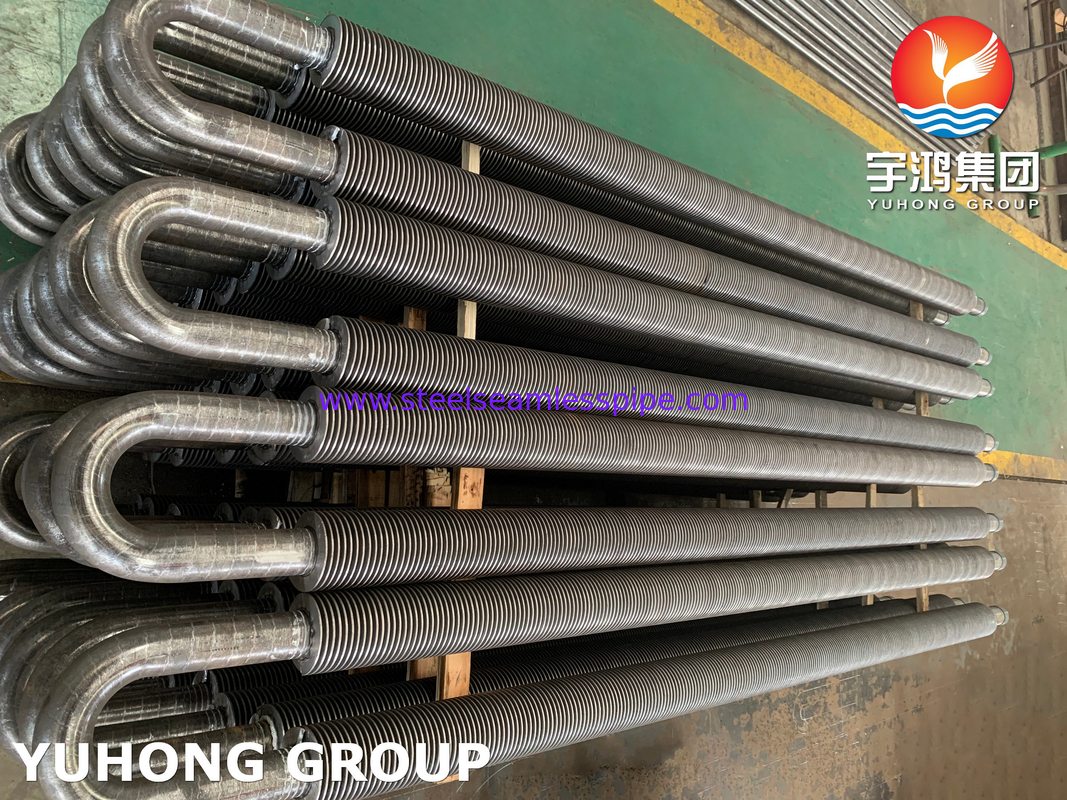

3. Συνολική Διαμόρφωση Σωλήνα: Τύπου U
Σχήμα: Ο σωλήνας με πτερύγια είναι λυγισμένος σε σχήμα «U» (κάμψη 180 μοιρών).
Σκοπός:
Θερμική διαστολή: Επιτρέπει στη δέσμη σωλήνων να διαστέλλεται και να συστέλλεται ελεύθερα μέσα στο κέλυφος ενός εναλλάκτη θερμότητας χωρίς να προκαλεί υπερβολική καταπόνηση στα φύλλα σωλήνων ή στους σωλήνες.
Αφαίρεση δέσμης: Διευκολύνει την εξαγωγή ολόκληρης της δέσμης σωλήνων από το κέλυφος για επιθεώρηση, καθαρισμό ή συντήρηση.
Μονό φύλλο σωλήνων: Απαιτεί μόνο ένα φύλλο σωλήνων στο ίσιο άκρο, απλοποιώντας τη σχεδίαση του κεφαλιού/καναλιού σε αυτό το άκρο.
Κατασκευή: Η διαδικασία κάμψης πραγματοποιείται μετά την τοποθέτηση των πτερυγίων. Απαιτείται προσεκτικός εξοπλισμός κάμψης και τεχνικές για την αποφυγή ζημιάς στα πτερύγια ή τον συμβιβασμό του δεσμού πτερυγίου-σωλήνα στην κορυφή της κάμψης.
4. Σύνοψη & Τυπικές Εφαρμογές:
Ένας σωλήνας με πτερύγια τύπου U A106 Gr.B είναι ένα στιβαρό στοιχείο μεταφοράς θερμότητας υψηλής απόδοσης σχεδιασμένο για απαιτητικές εφαρμογές υψηλής θερμοκρασίας όπου η προσαρμογή της θερμικής διαστολής και η ανθεκτικότητα είναι κρίσιμες. Τα βασικά του χαρακτηριστικά είναι:
Βάση από ανθρακούχο χάλυβα υψηλής θερμοκρασίας: Για δομική ακεραιότητα υπό θερμότητα και πίεση.
Ανθεκτικά στερεά συγκολλημένα πτερύγια: Για αποτελεσματική και αξιόπιστη μεταφορά θερμότητας στον αέρα/αέριο.
Διαμόρφωση U-Bend: Για θερμική διαστολή χωρίς καταπόνηση και εύκολη συντήρηση.
Κοινές Εφαρμογές:
Γεννήτριες ατμού ανάκτησης θερμότητας (HRSGs): Τμήματα εξοικονομητή, εξατμιστήρα και υπερθερμαντήρα που ανακτούν θερμότητα από την εξάτμιση του αεριοστρόβιλου.
Θερμαντήρες διεργασίας & Φούρνοι: Τμήματα μεταφοράς που μεταφέρουν θερμότητα από τα καυσαέρια στο ρευστό διεργασίας.
Λέβητες αποβλήτων θερμότητας: Ανάκτηση θερμότητας από ροές διεργασίας υψηλής θερμοκρασίας.
Θερμαντήρες αέρα / Προθερμαντήρες: Θέρμανση αέρα καύσης χρησιμοποιώντας καυσαέρια εξάτμισης.
Δέσμες σωλήνων με πτερύγια σε εναλλάκτες κελύφους και σωλήνων: Όπου το αέριο βρίσκεται στην πλευρά του κελύφους και η θερμική διαστολή είναι σημαντική.
Βασικές εκτιμήσεις:
Διάβρωση: Το A106 Gr.B απαιτεί προστασία (π.χ., επιστρώσεις όπως αλουμινίωση, πτερυγίωση με ανοξείδωτο χάλυβα, λειτουργία σε ξηρό/μη διαβρωτικό αέριο) σε περιβάλλοντα με υγρασία, οξέα ή θείο.
Οξείδωση: Θα σχηματίσει απολέπιση σε υψηλές θερμοκρασίες; χρειάζεται εξέταση για μακροχρόνια απόδοση.
Πυκνότητα πτερυγίων: Ο αριθμός των πτερυγίων ανά ίντσα/μέτρο επιλέγεται με βάση την καθαρότητα του αερίου (δυνατότητα ρύπανσης) και την απαιτούμενη μεταφορά θερμότητας έναντι της πτώσης πίεσης.
Ακτίνα κάμψης: Η στενότητα της U-κάμψης είναι κρίσιμη και καθορίζεται από τη σχεδίαση του εναλλάκτη θερμότητας και τη διάμετρο του σωλήνα.
