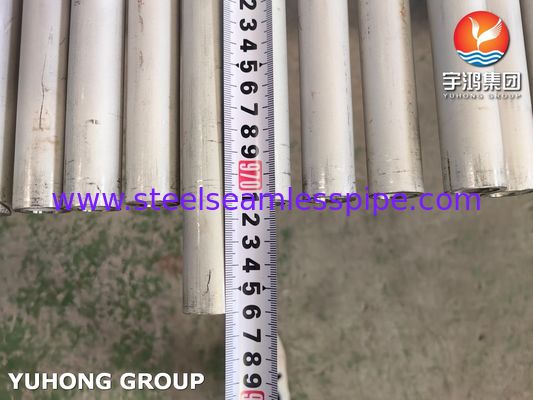

ASME SA213 TP304 Χάλυβα από ανοξείδωτο χάλυβα
Το ASME SA213 TP304 (UNS S30400) είναι ένα πρότυπο αδιάβρωστων σωλήνων από αυστενίτη ανοξείδωτο χάλυβα ειδικά σχεδιασμένο για τη λειτουργία λέβητα, υπερθερμαντήρα και εναλλάκτη θερμότητας.Η παρούσα προδιαγραφή καλύπτει σωλήνες ελάχιστου πάχους τοιχώματος που λειτουργούν σε υψηλές θερμοκρασίες., περιβάλλοντα υψηλής πίεσης όπου η αντοχή στη διάβρωση και η μηχανική ακεραιότητα είναι κρίσιμες.
Η Yuhong Group Co., Ltd. προμηθεύει αδιάβροχους σωλήνες ASME SA213 TP304 με πλήρη ιχνηλασιμότητα υλικού και υποστήριξη επιθεώρησης από τρίτους (ABS, DNV, BV, PED, GOST).Με πάνω από 25 χρόνια στην κατασκευή σωλήνων από αυστενίτικο ανοξείδωτο χάλυβα και νικελίου, διατηρούμε ιδιαίτερη εμπειρία σε εφαρμογές σωλήνων λέβητα όπου ο έλεγχος μεγέθους κόκκων και οι παράμετροι αναψύξης διαλύματος επηρεάζουν άμεσα τη διάρκεια ζωής.
Χημική σύνθεση (ASTM A213 / ASME SA213)
| Στοιχείο |
Σύνθεση (%) |
Τυπική απαίτηση |
| Άνθρακας (C) |
≤ 0.08 |
Μαξ |
| Μαγγάνιο (Mn) |
≤ 2.00 |
Μαξ |
| Φωσφόρος (P) |
≤ 0.045 |
Μαξ |
| Θείο (S) |
≤ 0.030 |
Μαξ |
| Σιλικόνη (Si) |
≤ 1.00 |
Μαξ |
| Χρώμιο (Cr) |
18.0 - 20.0 |
Πεδίο |
| Νικέλιο (Ni) |
8.0 - 11.0 |
Πεδίο |
Ονομασία UNS: S30400.
Μηχανικές ιδιότητες (ως αναψυκτικό διάλυμα)
| Ιδιοκτησία |
Αξία |
Απαίτηση |
| Δυνατότητα τράβηξης (min) |
515 MPa (75 ksi) |
ΑΣTM A213 |
| Δυνατότητα απόδοσης (min) |
205 MPa (30 ksi) |
00,2% αντιστάθμιση |
| Επέκταση (min) |
35% (σε 2 ίντσες ή 50 mm) |
Διάμετρος |
| Σκληρότητα (μέγιστη) |
192 HBW / 90 HRB |
Μπρίνελ / Ρόκγουελ |
| Επεξεργασία με διάλυμα. |
1040 °C (1900 °F) λεπτά |
Επενδύσεις σε υδατοσβεστήρα ή γρήγορη ψύξη |
Πηγή: Απαιτήσεις προδιαγραφών ASTM A213 / ASME SA213
Η διαδικασία παραγωγής και ο έλεγχος ποιότητας
Οδός παραγωγής
- Διαδικασία:Χωρίς συγκόλληση - καυτό φινιρισμένο ή κρύο φινιρισμένο, όπως ορίζεται
- Θερμική επεξεργασία:Απαιτείται αναψύξη με διάλυμα για όλους τους σωλήνες TP304; έλεγχος μεγέθους κόκκων σύμφωνα με την ASTM E112
- Επιφάνεια:Διατίθενται παρασκευάσματα που έχουν παρασκευασθεί σε ακινητοποιημένο, φωτεινό αναψυκτικό ή γυαλισμένο τρόπο
Υποχρεωτική δοκιμή (σύμφωνα με την ASME SA213)
Κάθε παρτίδα σωλήνων υποβάλλεται στους ακόλουθους ελέγχους:
- Ανάλυση χημικής σύνθεσηςμε επαλήθευση PMI (θετική ταυτοποίηση υλικού)
- Δοκιμή τάσης- επιβεβαίωση της αντοχής στην έλξη και στην απόδοση
- Δοκιμή σκληρότητας- Brinell ή Rockwell ανά προδιαγραφή
- Δοκιμή επιπέδου- επαληθεύει την ευελιξία και τη σταθερότητα
- Δοκιμή καύσης- αξιολογεί την εφικτότητα για την επέκταση του σωλήνα
- Υδροστατική δοκιμήήΜη καταστροφική ηλεκτρική δοκιμή(επιταχυντικό ρεύμα / υπερηχητικό)

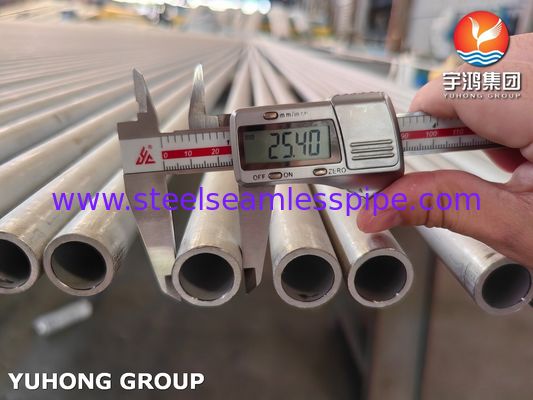

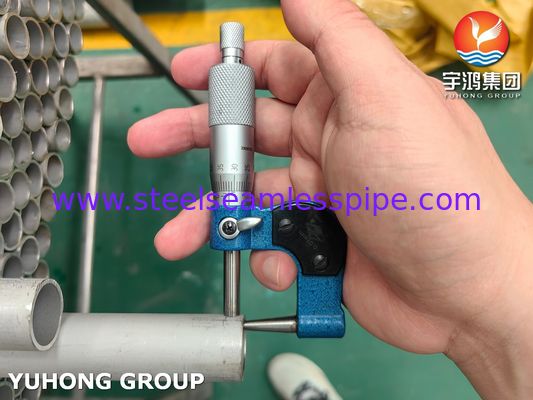

- Επιθεώρηση διαστάσεων- Ελέγχος ανοχής μήκους
- Δοκιμή διασωματικής διάβρωσης- όταν ορίζεται στην παραγγελία αγοράς
Κριτικές Εξετάσεις Κατασκευής
- Η θερμοκρασία ανάψυξης του διαλύματος πρέπει να φτάνει τουλάχιστον τους 1040 °C.για να εξασφαλιστεί η πλήρης διάλυση του καρβιδίου και η βέλτιστη αντοχή στη διάβρωση
- Γρήγορη ψύξη (αποψύχωση με νερό)είναι απαραίτητο για την πρόληψη της ευαισθητοποίησης και τη διατήρηση της αντοχής στη διασωματική διάβρωση
- Κρύο φινίρισμαπαρέχει αυστηρότερες ανοχές διαστάσεων: ±0,10 mm για OD < 25,4 mm, ±0,15 mm για 25,4-38,1 mm
Συμπληρωματική παραγωγική ικανότητα
Ο όμιλος Yuhong παρέχει ολοκληρωμένη υποστήριξη παραγωγής για πλήρη συγκροτήματα θερμικών ανταλλακτών και σωλήνων λέβητα:
| Συστατικό / Υπηρεσία |
Ικανότητα / Διαθεσιμότητα βαθμού |
| Σωλήνες U-Bend |
Διάμετρος προσαρμοσμένη, μήκος ποδιού έως 15,24 m |
| Συσκευές σωλήνων |
Ολοκληρωμένη συναρμολόγηση με φύλλα σωλήνων και φασόνες |
| Τύπου φύλλα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κλάσεις κράματος |
| Φαλίδες / πλάκες στήριξης |
Τεχνικές επεξεργασίες |
| Σωλήνες με πτερύγια |
Μεγαλύτερη επιφάνεια για την αποδοτικότητα της μεταφοράς θερμότητας |
| Κεφαλή / Διάδρομος |
Συστατικά δοχείων πίεσης |
| Πιστοποίηση MTC |
EN 10204 3.1 ή 3.2 με TPI (BV, SGS, DNV, ABS) |
Η εταιρεία προμηθεύει πλήρη συγκροτήματα εξαρτημάτων υπό πίεση με συμβατότητα υλικών σε όλα τα εξαρτήματα του εναλλάκτη θερμότητας, εξασφαλίζοντας συνεπή μεταλλουργικό και διαμετρικό συντονισμό.
Διαμετρικό πεδίο εφαρμογής (ASME SA213)
| Παράμετρος |
Πεδίο |
| Εξωτερική διάμετρος |
3.2 mm - 127 mm (1/8′′ - 5′′) |
| Μύθος τοίχου |
00,4 mm - 12,7 mm (0,015 ′′ - 0,500 ′′) ελάχιστο τοίχωμα |
| Διάρκεια |
Προσαρμοσμένα έως 32 μέτρα (καθαρά), διαθέσιμα με U-bend |
Σύμφωνα με τις προδιαγραφές της ASME SA213 - μεγέθη εκτός αυτού του εύρους μπορούν να παρέχονται με ειδική συμφωνία.
Πεδίο εφαρμογής
Η ASME SA213 TP304 καθορίζει αδιάβροχους σωλήνες για:
- Σωλήνες λέβητα- τμήματα υπερθέρμανσης καυτών με σωλήνες νερού και σωλήνες φωτιάς
- Μεταλλουργοί θερμότητας- σχήματα με κέλυφος και σωλήνα, U-σωλήνα και σταθερά φύλλα σωλήνων
- Συσσωρευτές- συμπυκνωτές επιφάνειας ατμού και βοηθητικά συστήματα
- Μηχανές- εσωτερικοί σωλήνες σε λειτουργία υψηλής θερμοκρασίας
- Πετροχημικές εγκαταστάσεις- θερμαντήρες επεξεργασίας και σωλήνες μετασχηματισμού
- Παραγωγή ενέργειας- εγκαταστάσεις συμβατικού και συνδυασμένου κύκλου
- Υπηρεσία διυλιστηρίων- μεταφορά θερμότητας σε μονάδες ακατέργασης και κενού
Περιορισμός θερμοκρασίας: Διαλείπουσα λειτουργία έως 870 °C· συνεχής λειτουργία έως 920 °C (χαμηλή αντοχή στην οξείδωση άνω των 800 °C)
Συχνές τεχνικές ερωτήσεις
Πώς διαφέρει το TP304 από το TP304L για την εξυπηρέτηση λέβητα;
Η διαφορά περιεκτικότητας σε άνθρακα είναι το κλειδί: το TP304 έχει 0,08% μέγιστη θερμοκρασία C (υψηλότερη αντοχή σε υψηλές θερμοκρασίες), ενώ το TP304L έχει 0,035% μέγιστη θερμοκρασία C (καλύτερη συγκόλληση).Προτιμάται το TP304διότι η περιεκτικότητα σε άνθρακα συμβάλλει στην αντοχή στην έλξη σε υψηλές θερμοκρασίες· το 304L μπορεί να μην πληροί τις ελάχιστες απαιτήσεις αντοχής σε υψηλές θερμοκρασίες.
Ποια είναι η θερμοκρασία ανάψυξης του διαλύματος που καθορίζεται για το SA213 TP304;
Η ASME SA213 απαιτεί επεξεργασία διαλύματος σε ελάχιστη θερμοκρασία 1040°C (1900°F),ακολουθείται από ταχεία ψύξη (νερό ή άλλο μέσο ταχείας σβήσεως) για τη διατήρηση της αντοχής στη διάβρωση και την πρόληψη της ευαισθητοποίησης.
