Τύπος από κράμα χαλκού νικελίου για ανταλλακτές θερμότητας

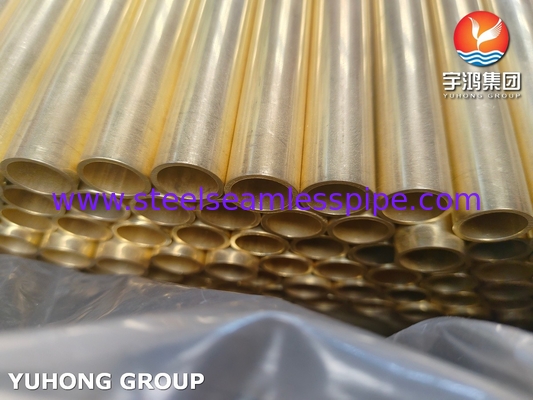

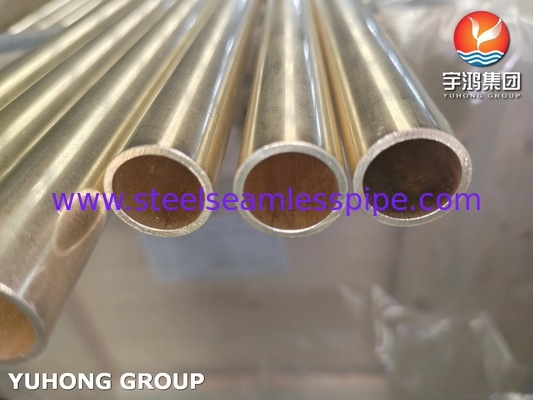

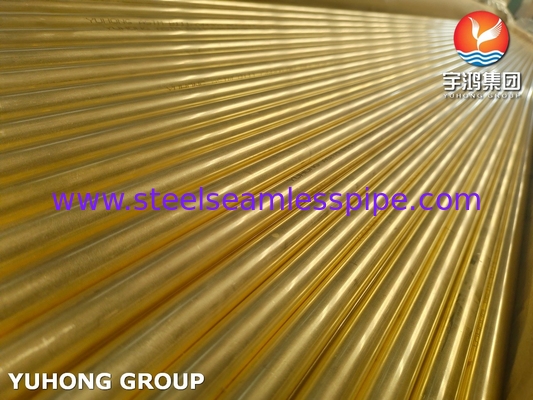

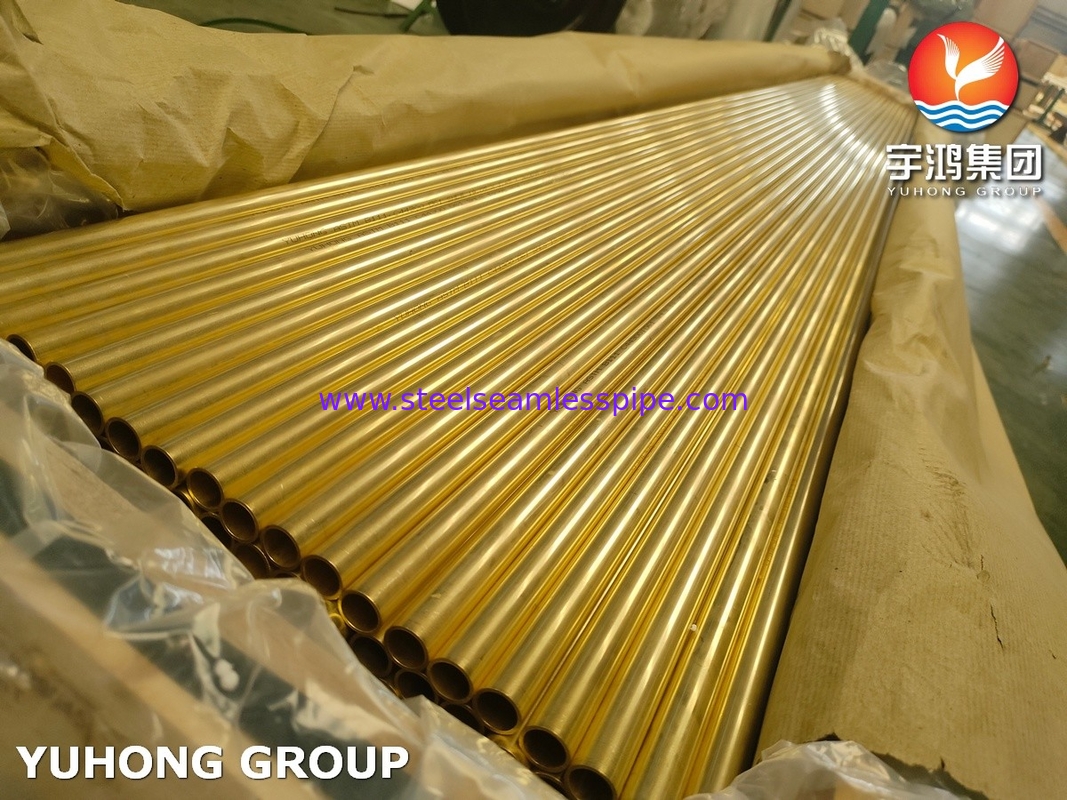

Ο σωλήνας ASTM B111 / ASME SB-111 C44300 είναι ένας σωλήνας από κράμα χαλκού χωρίς συγκόλληση ή συγκολλημένο που παράγεται σύμφωνα με τα πρότυπα ASTM B111 και ASME SB-111, σχεδιασμένος για σκληρά περιβάλλοντα.
Τα κύρια συστατικά του είναι χαλκός (70-73%), ψευδάργυρος (26-29%), κασσίτερο (0,9-1,2%) και ίχνη αρσενικού (0,02-0,06%).Η προσθήκη αρσενικού βελτιώνει σημαντικά την αντοχή στη διάβρωση κατά την αποζίνκωση και είναι κατάλληλη για πολύ διαβρωτικά μέσα όπως το θαλασσινό νερό και το αλμυρό νερόΤο υλικό αυτό διαθέτει εξαιρετική θερμική αγωγιμότητα (υψηλή αποτελεσματικότητα ανταλλαγής θερμότητας) και μηχανικές ιδιότητες (αποσβεστική αντοχή σε τράβηξη περίπου 380 MPa, επιμήκυνση 40%),και χρησιμοποιείται ευρέως σε σωλήνες ανταλλαγής θερμότητας και σωλήνες συμπύκνωσης σε πλοία, ατμοσυμπιεστήρες σταθμών παραγωγής ηλεκτρικής ενέργειας και χημικό εξοπλισμό.
Κατά τη διάρκεια της κατασκευής, είναι απαραίτητο να υποβληθούν σε υδροστατική δοκιμή, δοκιμή κυματισμού/υπερήχων ρεύματος και επαλήθευση της χημικής σύνθεσης.Η έκδοση ASME επισημαίνει επιπλέον την αυστηρή συμμόρφωση των εφαρμογών δοχείων πίεσηςΠαρόμοια κράματα ανθεκτικά στην αποζίνωση περιλαμβάνουν το C44400 (αρσενικό που περιέχει θαλάσσιο χαλκό) και το C68700 (αλουμίνιο χαλκό).
Ο61συνήθως αναφέρεται σε έναν κωδικό κατάστασης αναψίξεως για υλικά χαλκού και κράματος χαλκού, ο οποίος βρίσκεται συνήθως στα πρότυπα ASTM.Κατασκευή σωλήνων από χαλκό ή σωλήνες από κράμα χαλκού (όπως ορεινός χαλκός C44300), ο κωδικός κράτους υποδεικνύει την κατάσταση απόδοσης του υλικού μετά από ειδική θερμική επεξεργασία:
Το "O" σημαίνει αναψυγμένο, το οποίο εξαλείφει την σκληρότητα της εργασίας και βελτιώνει την ευελιξία μέσω θέρμανσης και αργής ψύξης.
Το "61" υποδηλώνει τις συγκεκριμένες παραμέτρους της διαδικασίας ανάψυξης (όπως θερμοκρασία, χρόνος) και τις τελικές απαιτήσεις απόδοσης.λαμβάνοντας υπόψη ορισμένη αντοχή και διαμόρφωση, και είναι κατάλληλο για σκηνές όπως οι συμπυκνωτές και οι εναλλάκτες θερμότητας που απαιτούν τόσο αντοχή στη διάβρωση όσο και επεξεργασιμότητα.
Σε πρότυπα όπως το ASTM B111, παρόμοιοι κωδικοί (όπως O60,O61) χρησιμοποιούνται για την τυποποίηση των μηχανικών ιδιοτήτων των σωλήνων (όπως η αντοχή στη τέντωση και η επιμήκυνση) ώστε να εξασφαλίζεται ότι είναι κατάλληλα για διαφορετικές ανάγκες μηχανικής..
Πλεονέκτημα του σωλήνα από κράμα χαλκού νικελίου B111 C44300
Ένα πλεονέκτημα του σωλήνα B111 C44300 Χαλκού Νικελίου είναι η εξαιρετική αντοχή του στη διάβρωση.συμπεριλαμβανομένων των διαλύσεων θαλασσινού νερού και αλμυρούΕίναι εξαιρετικά ανθεκτικό στη διάβρωση που προκαλείται από τα χλωρίδια, καθιστώντας το προτιμώμενη επιλογή για θαλάσσιες εφαρμογές.
Επιπλέον, το B111 C44300 Copper Nickel Alloy Tube προσφέρει καλή θερμική αγωγιμότητα. Αυτό σημαίνει ότι μπορεί να μεταφέρει αποτελεσματικά θερμότητα, καθιστώντας το ιδανικό για εφαρμογές ανταλλάκτη θερμότητας.Βοηθά στη διατήρηση των βέλτιστων επιπέδων θερμοκρασίας και στη βελτίωση της συνολικής απόδοσης του συστήματος.
Ένα άλλο πλεονέκτημα είναι η υψηλή αντοχή και αντοχή του.Αυτό του επιτρέπει να αντέχει σε υψηλή πίεση και μηχανική πίεση, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία και απόδοση.
Επιπλέον, αυτός ο σωλήνας από κράμα προσφέρει εξαιρετική διαμόρφωση και συγκολλησιμότητα.Επιτρέπει επίσης εύκολη συγκόλληση, επιτρέποντας την αποτελεσματική εγκατάσταση και συναρμολόγηση.
Συνολικά, το B111 C44300 Copper Nickel Alloy Tube παρέχει συνδυασμό αντοχής στη διάβρωση, θερμικής αγωγιμότητας, αντοχής και διαμόρφωσης.καθιστώντας την αξιόπιστη και ευέλικτη επιλογή για ένα ευρύ φάσμα εφαρμογών, ιδίως στις ναυτιλιακές βιομηχανίες και στις βιομηχανίες μεταφοράς θερμότητας.
Χημική σύνθεση:
| Ονομασία |
Χημική σύνθεση % |
| Κου |
Σν |
Αλ |
Ως |
Νι |
Φε |
Μ |
Πρβ μέγιστο. |
Zn |
| C44300 |
70.0-73.0 |
0.9-1.2 |
Επικεφαλής |
0.02-0.06 |
Επικεφαλής |
00,06 το πολύ |
Επικεφαλής |
0.07 |
Ρεμ |
| C68700 |
76.0-79.0 |
Επικεφαλής |
1.8-2.5 |
0.02-0.06 |
Επικεφαλής |
00,06 το πολύ |
Επικεφαλής |
0.07 |
Ρεμ |
| C70400 |
Ρεμ |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
4.8-6.2 |
1.3-1.7 |
0.3-0.8 |
0.05 |
1.0max |
| C70600 |
Ρεμ |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
9.0-11.0 |
1.0-1.8 |
1.0max |
0.05 |
1.0max |
| C71500 |
Ρεμ |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
29.0-33.0 |
0.4-1.0 |
1.0max |
0.05 |
1.0max |
| Κεφαλαιαγορά |
Ρεμ |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
29.0-32.0 |
1.7-2.3 |
1.5-2.5 |
0.05 |
1.0max |
Εφαρμογές
-
Θαλάσσια μηχανική: χρησιμοποιείται για συμπυκνωτές πλοίων, εξοπλισμό αφαλάτωσης θαλασσινού νερού, ανταλλακτές θερμότητας υπεράκτιων πλατφορμών και αντέχει στη μακροχρόνια διάβρωση από το θαλασσινό νερό.
-
Δύναμη και ενέργεια: χρησιμοποιούνται ως σωλήνες συμπύκνωσης ατμού σε θερμικούς/πυρηνικούς σταθμούς παραγωγής ενέργειας, με αποτελεσματική μεταφορά θερμότητας και αντοχή σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης υδρατμών.
-
Χημικά και πετροχημικά: χρησιμοποιούνται για εξατμιστές και ψυκτικούς μηχανισμούς σε όξινα ή αλκαλικά μέσα για την αντίσταση στη χημική διάβρωση και τη διάβρωση από διάβρωση.
-
Πετρέλαιο και φυσικό αέριο: χρησιμοποιούνται για συστήματα ανταλλαγής θερμότητας και αγωγούς ψύξης θαλασσινού νερού στη διύλιση πετρελαίου και φυσικού αερίου.
-
Βιομηχανικός εξοπλισμός: μονάδες ψύξης, συστήματα κλιματισμού και γενικές βιομηχανικές συσκευές ανταλλαγής θερμότητας,αντοχή εξισορρόπησης και επεξεργασιμότητα (όπως η κατάσταση ανάψυξης O61 είναι κατάλληλη για σύνθετες απαιτήσεις σχηματισμού)
