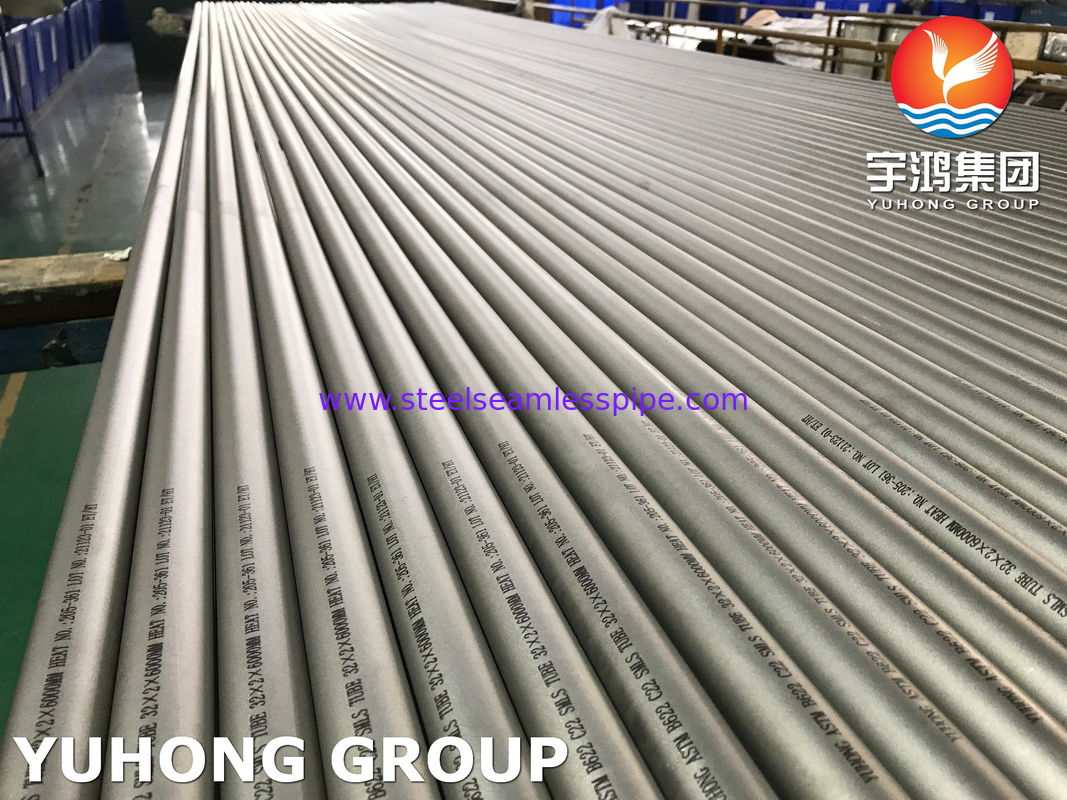

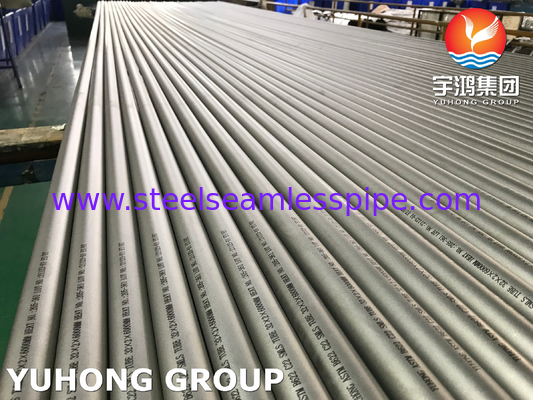

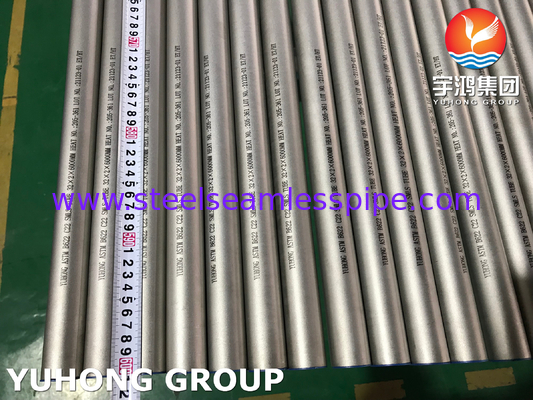

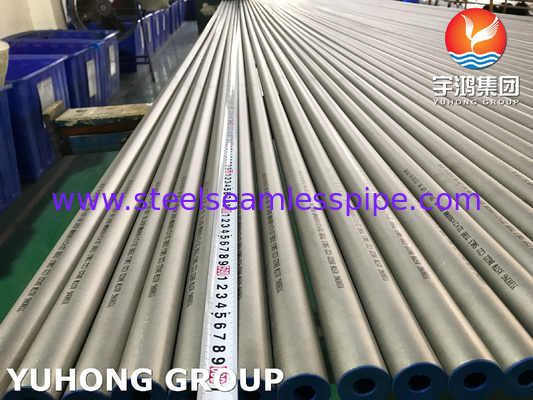

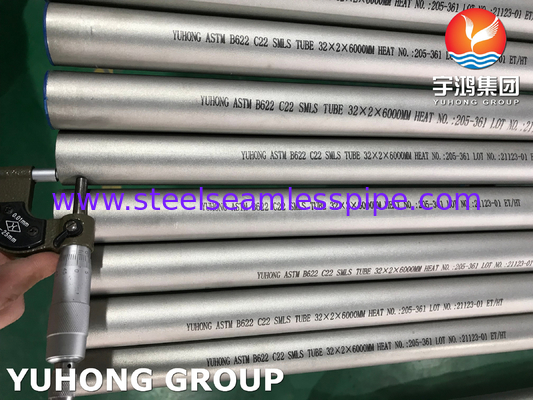

Αδιάβροχο σωλήνα από κράμα νικελίου ASTM B622 Hastelloy C22 UNS N06022 Για δοχεία αντιδραστήρων

1Εφαρμογές

Οι αδιάβροχοι σωλήνες ASTM B622 C22 (Hastelloy C-22) χρησιμοποιούνται σε ακραία περιβάλλοντα που απαιτούν αντοχή στη διάβρωση, σταθερότητα σε υψηλές θερμοκρασίες και μηχανική αξιοπιστία:

• Χημική μεταποίηση:

Αντιδραστήρες, στήλες απόσταξης και σωλήνες για τον χειρισμό θειικού, υδροχλωριούχου και αζώτου οξέος.

Ανταλλάκτες θερμότητας σε συστήματα ψύξης πλούσια σε χλωρίδια (π.χ. θαλασσινό νερό ή άλμη).

• Πετρέλαιο & Αέριο:

Σωλήνες υποθαλάσσιων σωλήνων, ομφάλια υποθαλάσσιων σωλήνων και βαλβίδες σε περιβάλλοντα οξυγόνων αερίων (H2S).

Πυροσβεστήρες και συμπυκνωτές σε διυλιστήρια.

• Φαρμακευτικά:

Στεριλοί βιοαντιδραστήρες και συστήματα CIP/SIP (καθαρισμός σε θέση/ατμός σε θέση).

• Πυρηνικά:

Εξοπλισμός επαναεπεξεργασίας καυσίμων που εκτίθενται σε νιτρικό οξύ και αποθήκευση ραδιενεργών αποβλήτων.

• Παραγωγή ενέργειας:

Εφοδιασμοί καύσης αεριοστροφών, γεωθερμικοί σωλήνες άλμης και σωλήνες λέβητα.

• Ειδικές περιπτώσεις χρήσης

Ναυτικοί άξονες προπέλων, αεροδιαστημικές υδραυλικές γραμμές και εργαλεία κατασκευής ημιαγωγών.

2Δύναμη.

• Μηχανικές ιδιότητες (ανά ASTM B622):

Δυνατότητα τράβηξης: ≥ 690 MPa (100 ksi)

Δυνατότητα ισχύος: ≥ 310 MPa (45 ksi)

Διάταξη: ≥ 45% (ασφαλίζει ευελιξία για το σχηματισμό/τη συγκόλληση).

Σκληρότητα: ≤ 100 HRB (βαθμίδα Rockwell B).

• Δυναμίες του υλικού:

(1) Αντίσταση στη διάβρωση:

Αντιστέκεται στην διάσπαση, τη διάσπαση διαβρωμάτων και την διάσπαση διαβρωμάτων από άγχος (SCC) σε χλωρίδια, θειικά και μικτά οξέα (π.χ. HCl + FeCl3).

Λειτουργεί τόσο σε περιβάλλοντα οξείδωσης (π.χ. HNO3) όσο και σε περιβάλλοντα μείωσης (π.χ. H2SO4).

(2) Επιδόσεις θερμοκρασίας:

Διατηρεί αντοχή από κρυογενή (-196°C) έως 600°C (1112°F).

Αντιστέκεται στην οξείδωση και την καρβουρίωση σε περιβάλλον υψηλής θερμοκρασίας.

(3) Ακεραιότητα πίεσης:

Η απρόσκοπτη κατασκευή επιτρέπει τη χρήση σε συστήματα υψηλής πίεσης (π.χ. υδραυλικές γραμμές, πηγάδια πετρελαίου HPHT).

3. Διαδικασία δημιουργίας

• Επιλογή υλικού:

Το ακατέργαστο κράμα UNS N06022 (Ni-Cr-Mo-W) λιώνεται υπό κενό για να εξασφαλίζεται η καθαρότητα και η ομοιογένεια.

• Καυτό σχηματισμό:

Εκτόξευση: Τα θερμαινόμενα σφαιρίδια σπρώχνουν μέσα από ένα πετρώμα για να σχηματίσουν κούφους σωλήνες.

Ροτάρι Πίρσινγκ: Τα στερεά σφαιρίδια τρυπούνται με ένα μαντρίλ για να δημιουργηθούν άψογοι σωλήνες.

• Εργασία σε κρύο:

Η ψυχρή ζωγραφική ή η έλαση βελτιώνει την ακρίβεια των διαστάσεων και την τελική επιφάνεια.

• Θερμική επεξεργασία:

Επεξεργασία με διάλυμα σε θερμοκρασία 1120·1175 °C (2050·2150 °F) ακολουθούμενη από ταχεία ψύξη για την διάλυση δευτερογενών φάσεων και την αποκατάσταση της αντοχής στη διάβρωση.

• Τελεία:

Απομάκρυνση με νιτρικό/υδροφθορικό οξύ για την αφαίρεση των στρωμάτων οξειδίων.

Λάμψη (προαιρετική) για εφαρμογές υγιεινής ή υψηλής καθαρότητας.

4. Ελέγχος ποιότητας:

Μη καταστροφική δοκιμή (NDT): Έλεγχος με κύκλωμα, υπερηχογράφηση ή υδροστατική δοκιμή για την ανίχνευση ελαττωμάτων.

Πιστοποίηση: Οι εκθέσεις δοκιμών εργοστασίου (MTR) επαληθεύουν τη συμμόρφωση με την ASTM B622 για τη χημεία, τις μηχανικές ιδιότητες και τις διαστάσεις.

Βασικά πλεονεκτήματα της απρόσκοπτης κατασκευής:

Χωρίς συγκόλληση = χωρίς αδύναμα σημεία, ιδανικό για εφαρμογές υψηλής πίεσης/θερμοκρασίας.

Η ομοιόμορφη δομή των κόκκων βελτιώνει την αντοχή στη διάβρωση και την αντοχή στην κόπωση.
