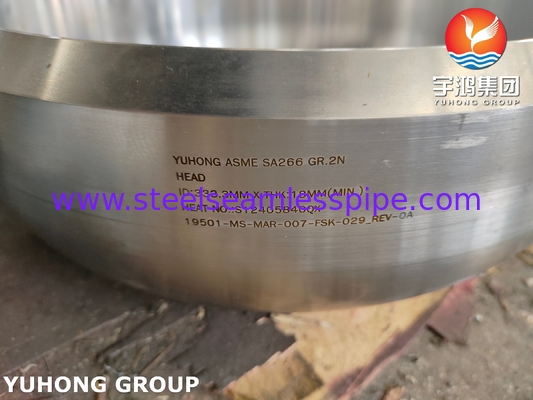

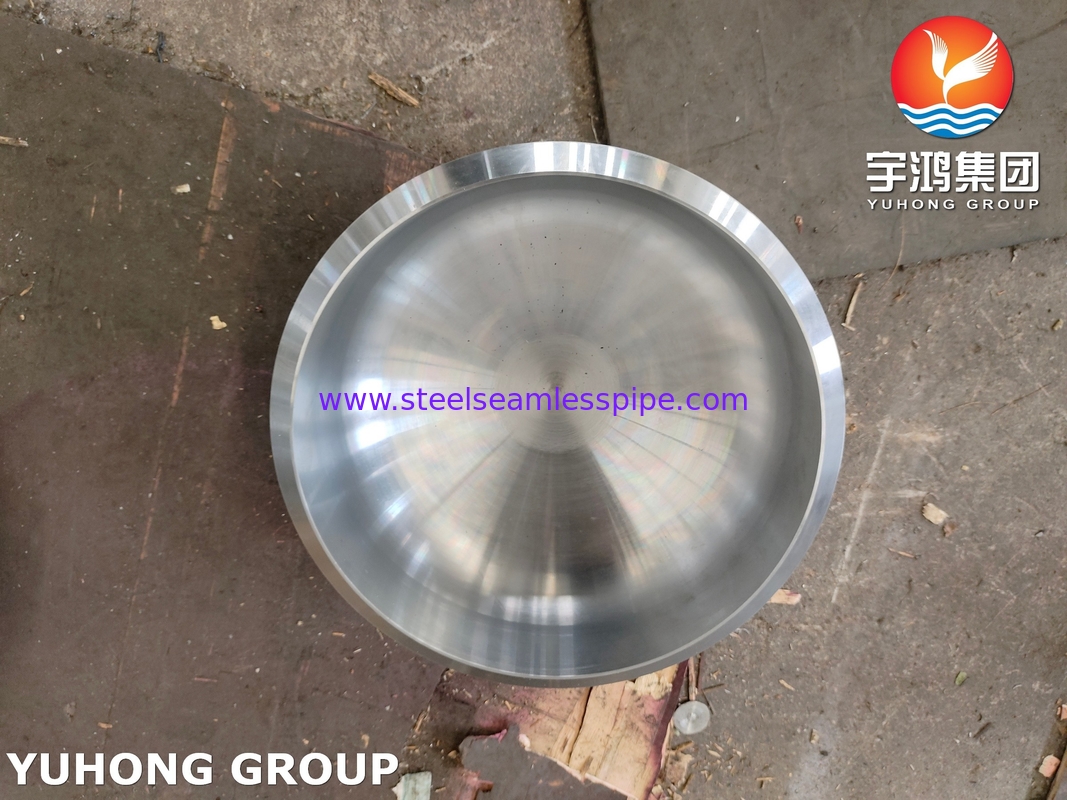

ASME SA 266 GR.2N Επικεφαλής Ανταλλάκτες θερμότητας υψηλής πίεσης, αντιδραστήρες, δεξαμενές αποθήκευσης
Η κεφαλή SA-266 Gr.2N χρησιμοποιείται ευρέως σε δοχεία υπό πίεση και συστήματα λέβητα για μη διαβρωτικά μέσα λόγω της οικονομίας, της σταθερότητας στη μέση θερμοκρασία και της εύκολης επεξεργασίας.Σε περιβάλλοντα που περιέχουν θείο ή οξέα, συνιστάται η αναβάθμιση σε κράμα χάλυβα Cr-Mo (όπως το SA-387 Gr.11) ή ανοξείδωτο χάλυβα (SA-240 304L) και η αυστηρή τήρηση των προτύπων κατασκευής και δοκιμών για την εξασφάλιση ασφαλούς λειτουργίας.
Η κεφαλή της πεταλούδας αποτελείται από το τμήμα του στέμματος (κράτος ακτίνας) και τη ζώνη μετάβασης αναδιπλούμενης άκρης (κράτος ακτίνας γροθιάς), και η γεωμετρία της βρίσκεται μεταξύ του ελλειπτικού κεφαλιού και του επίπεδου κάλυψης.
Η ελλειπτική κεφαλή αποτελείται από τον ημι-μεγάλο άξονα (α) και τον ημι-μικρό άξονα (β).και είναι ένας από τους πιο ευρέως χρησιμοποιούμενους τύπους κεφαλών σε δοχεία υπό πίεση.
Κεφαλή πεταλούδας Χαμηλό κόστος κατασκευής, απλό πήγμα Μεγάλη συγκέντρωση άγχους, ασθενέστερη αντοχή πίεσης από την ελλειπτική κεφαλή Μέση και χαμηλή πίεση, σπάνια κυκλικά φορτία
Ελλειπτική κεφαλή Ομοιόμορφη κατανομή των πιέσεων, εφόδιο υψηλής πίεσης Υψηλό κόστος καλούπι, περίπλοκη βαθιά διαδικασία σχεδίασης Υψηλή πίεση, περιβάλλον φορτίου κόπωσης
Απαιτήσεις χημικής σύνθεσης
| Άρθρο |
Χημικές απαιτήσεις για την ASTM A266, % |
| Γ. 1 και 2 |
Τμήμα 3 |
4η τάξη |
| Γ |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Μ |
0.40~1.05 |
0.80~1.35 |
0.80~1.35 |
| Π |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| Ναι. |
0.15~0.35 |
0.15~0.35 |
0.15~0.35 |
Θερμική επεξεργασία
Μετά τη σφυρηλασία και πριν από την επαναθέρμανση για θερμική επεξεργασία, οι σφυρηλασίες σύμφωνα με την ASTM A266 ψύνονται κατά τρόπο ώστε να αποφεύγονται τραυματισμοί και να επιτυγχάνεται ο μετασχηματισμός.Όλες οι σφυρηλασίες ASTM A266 υποβάλλονται σε θερμική επεξεργασία με μία από τις τέσσερις διαδικασίες:Όταν πραγματοποιείται η θέρμανση, αυτή πρέπει να γίνεται σε θερμοκρασία χαμηλότερη από την κριτική, αλλά όχι κατώτερη των 1100 °F [595 °C].
Μηχανικές ιδιότητες
Τράβηγμα
Απαιτήσεις |
Γ. 1 |
2η και 4η τάξη |
Τμήμα 3 |
T.S. Min.
ksi [Mpa] |
60~85
[415-585] |
70~95
[485~655] |
75~100
[515-690] |
Y.S. Min.
ksi [Mpa] |
30
[205] |
36
[50] |
37.5
[60] |
EL. σε 2" ή
[62,5 mm]
ελάχιστο % |
23
Αξιολόγηση |
20
[18] |
19
[17] |
Α.Π.Α.
ελάχιστο % |
38 |
33 |
30 |
ΑΣTM A266
Αξία |
Σκληρότητα Brinell
HBW |
| 1 |
121~170 |
| 2 |
137~197 |
| 3 |
156~207 |
| 4 |
137~197 |
Σενάρια εφαρμογής των κεφαλιών
Τυπικός εξοπλισμός:

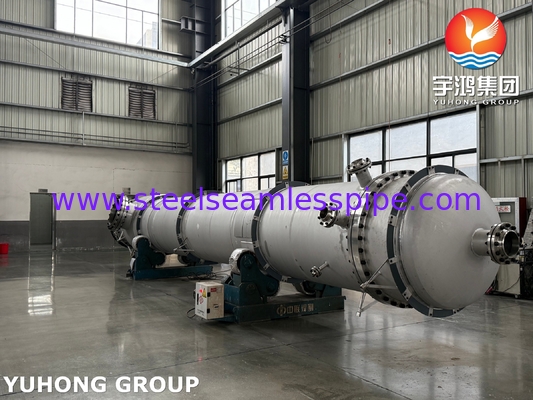

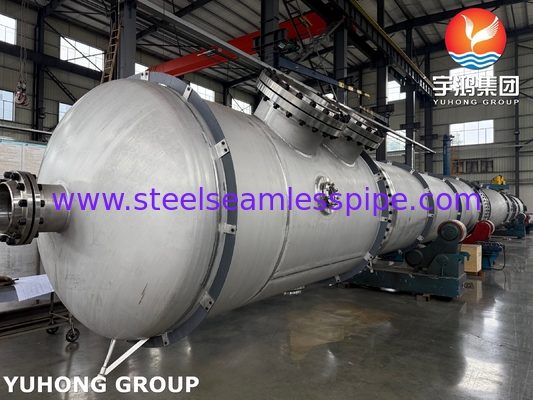

Υπό πίεση δοχεία: τελικές κεφαλές αντιδραστήρων, δεξαμενές αποθήκευσης και ανταλλακτές θερμότητας (όπως ελλειπτικές κεφαλές και κεφαλές πεταλούδας).
Σύστημα λέβητα: βαρέλια ατμού και κεφαλές κεφαλής, θερμοκρασία σχεδιασμού ≤425°C.
Πετροχημικές μονάδες: ημισφαιρικές κεφαλές αντιδραστήρων υδρογόνωσης και πύργων κλάσης, ανθεκτικές στη διάβρωση υδρογόνου μεσαίας θερμοκρασίας.
Εφαρμόσιμα μέσα:
Μη διαβρωτικά υγρά (νερό, ατμός, πετρελαϊκά προϊόντα).
Ελαφρώς διαβρωτικό περιβάλλον (που περιέχει μικρή ποσότητα H2S/CO2, πρέπει να ελέγχεται η περιεκτικότητα σε θείο).
