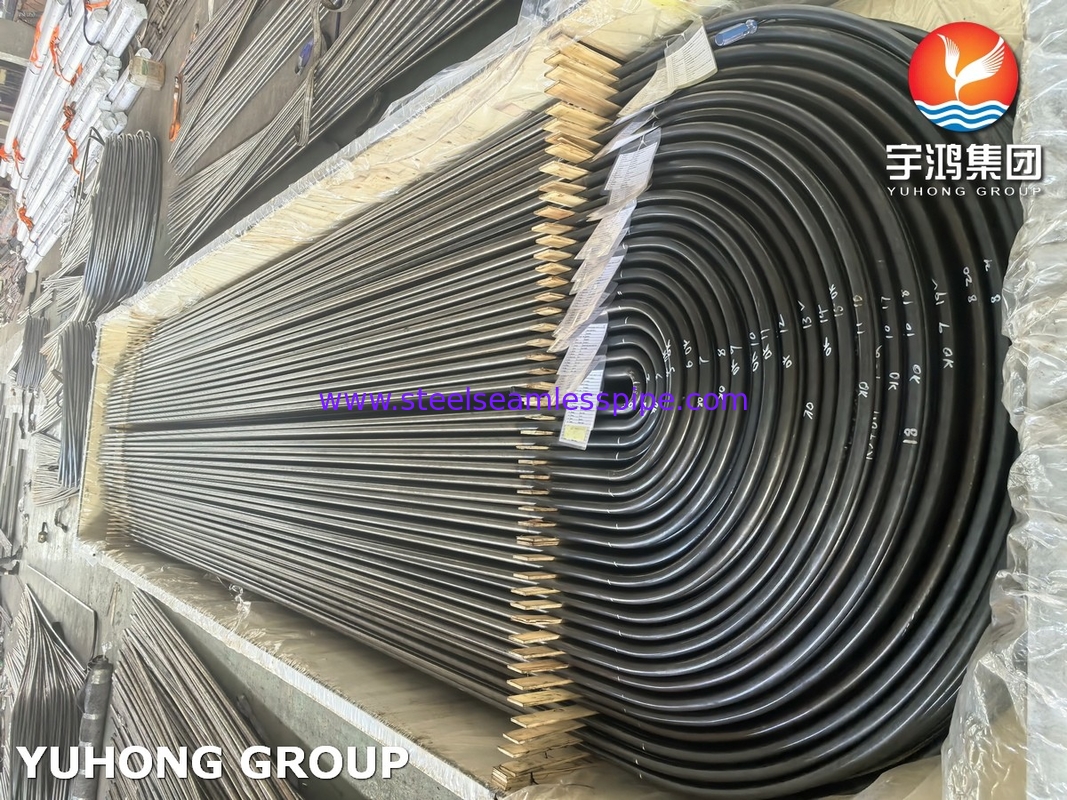

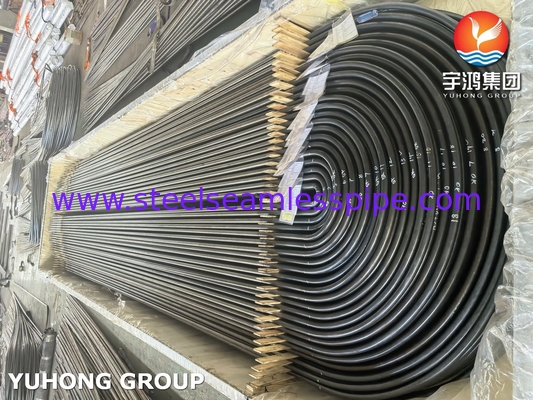

Τύπος ανταλλακτή θερμότητας από ανοξείδωτο χάλυβα ASME SA213 TP304L ASTM A262 Πρακτική Ε

Τύπος ανταλλακτή θερμότητας από ανοξείδωτο χάλυβα ASME SA213 TP304L ASTM A262 Πρακτική Ε

Η YUHONG GROUP ειδικεύεται στην κατασκευή υψηλής ποιότητας σωλήνων ανταλλακτών θερμότητας από ανοξείδωτο χάλυβα που συμμορφώνονται μεΕιδικότερα, η μέθοδος ASME SA213Οι σωλήνες μας είναι σχεδιασμένοι για ανώτερη αντοχή στη διάβρωση, σταθερότητα σε υψηλές θερμοκρασίες και μακροζωία σε απαιτητικές εφαρμογές όπωςπετροχημικές εγκαταστάσεις, ηλεκτροπαραγωγή και συστήματα HVAC.

1. SA213 TP304L Εφαρμόσιμα πρότυπα

• ASME SA213: Καθορίζει τις απαιτήσεις υλικού και κατασκευής για αδιάβροχους σωλήνες από ανοξείδωτο χάλυβα σε λέβητες, υπερθερμαντήρες και ανταλλακτές θερμότητας.
• Η ASME B31.1/B31.3 προσδιορίζει τα κριτήρια θερμικής επεξεργασίας μετά την εγκατάσταση για συστήματα σωλήνων υπό πίεση.
• Το τμήμα VIII Div.1 της ASME: καθορίζει πρωτόκολλα συγκόλλησης και θερμικής επεξεργασίας για την κατασκευή δοχείων υπό πίεση.

2. SA213 TP304L Απαιτήσεις θερμικής επεξεργασίας

• Κρύο κάμψη: η αναψύξη με διάλυμα είναι υποχρεωτική εάν η παραμόρφωση υπερβαίνει το 15% για τον μετριασμό των υπολειμματικών πιέσεων και την αποκατάσταση της αντοχής στη διάβρωση.
• Ζεστή κάμψη: δεν απαιτείται πρόσθετη επεξεργασία όταν κάμπεται εντός του εύρους σταθεροποίησης αυστενίτη (900-1150°C).Αποφύγετε την παρατεταμένη έκθεση σε ζώνες ευαισθητοποίησης (450-850°C) για την αποτροπή της βροχόπτωσης καρβιδίων.
• Κρίσιμη υπηρεσία: Η θερμική επεξεργασία είναι απαραίτητη για σωλήνες που εκτίθενται σε διαβρωτικά μέσα ή σε ακραίες συνθήκες πίεσης/θερμοκρασίας.

3. SA213 TP304L Παραμέτρους θερμικής επεξεργασίας

(1) Αναψύκλωση διαλύματος (προτιμάται)

• Θερμοκρασία: 1040-1120°C (1904-2048°F)
• Διάρκεια μαγείωσης: τουλάχιστον 30 λεπτά, με 1 λεπτό ανά πάχος τοιχώματος mm για ομοιόμορφη θέρμανση.
• Μέθοδος ψύξης: Γρήγορη ψύξη (νερό) ή αναγκαστική ψύξη με αέρα για τη σταθεροποίηση της μικροδομής της αυστενίτης.

(2) Ανακούφιση από το άγχος (προαιρετικό)

• Θερμοκρασία: 425-480°C (797-896°F)
• Διάρκεια εμφύτευσης: 1 ώρα ανά πάχος τοιχώματος 25 mm (ελάχιστο 1 ώρα).
• Μέθοδος ψύξης: ψύξη αέρα περιβάλλοντος.

4. Κριτικές σκέψεις

• Έλεγχος ευαισθητοποίησης: Παρά τη χαμηλή περιεκτικότητα του TP304L σε άνθρακα (≤ 0,03%), περιορίστε τον χρόνο διαμονής στην περιοχή των 450-850 °C.
• Σταθερότητα των διαστάσεων: Χρησιμοποιήστε στερεώματα κατά τη διάρκεια της αναψίξεως για την αποτροπή της παραμόρφωσης.
• Επιθεώρηση μετά την επεξεργασία: υποχρεωτική δοκιμή σκληρότητας (HB ≤ 200) και αξιολόγηση διασωματικής διάβρωσης ASTM A262 Practice E.

5. Νομοθετικές αναφορές

• Πίνακας 6 του ASME SA213: Προσδιορίζει τις παραμέτρους ανάψυξης διαλύματος για τους αυστενιτικούς ανοξείδωτους χάλυβες.
• Τάβλος 331 της ASME B31.3.1.1: Απαιτείται ανάψυξη για σωλήνες που σχηματίζονται με κρύο με παραμόρφωση ≥ 15%.

6. SA213 TP304L Παρόμοια πρωτόκολλα θερμικής επεξεργασίας μετά την κάμψη

• Η ASME SA213 TP304
• Το όργανο αυτό μπορεί να χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα.
• ΑΣΜΕ SA213 TP304N (ενισχυμένο με άζωτο)
• Η ASME SA213 TP304LN (χαμηλό άνθρακα + άζωτο)
• Η ASME SA213 TP316
• ΑΣΜΕ SA213 TP316L
• ΑΣΜΕ SA213 TP316H
• ΑΣΜΕ SA213 TP316N
• Η ASME SA213 TP316LN
• Το όργανο αυτό πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια.
• ΑΣΜΕ SA213 TP317L
• Αρμόδια για την παρακολούθηση των οχημάτων με κινητήρα
• Η ASME SA213 TP321H
• Αρμόδια για την παρακολούθηση των οχημάτων με κινητήρα
• Η ASME SA213 TP347H
• Αρμόδια για την παρακολούθηση των οχημάτων που χρησιμοποιούνται για την παρακολούθηση των οχημάτων
• ΑΣΜΕ SA213 TP348H
• ASME SA213 TP309 (υψηλή αντοχή στην οξείδωση Cr/Ni)
• ΑΣΜΕ SA213 TP309S
• Η ASME SA213 TP309H
• ΑΣΜΕ SA213 TP310
• Η ASME SA213 TP310S
• Η ASME SA213 TP310H
• Η ASME SA213 TP310MoLN (Mo και N ενισχυμένη)
• ΑΣΜΕ SA213 TP317LMN (υψηλή αντοχή στη διάβρωση)
• Η μέθοδος ASME SA213 S31803 (Duplex 2205 απαιτεί σβήσιμο 1100°C)
• Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παραγωγή υλικών που δεν είναι κατασκευασμένα για την παραγωγή υλικών που δεν είναι κατασκευασμένα για την παραγωγή υλικών.
• Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παραγωγή προϊόντων που περιέχουν:
• ΑΣΜΕ SA213 TP405 (φερριτικά χαμηλής περιεκτικότητας σε Cr)
• Η ASME SA213 TP409 (Τάξη εξαγωγής αυτοκινήτων)
• ΑΣΜΕ SA213 TP430 (φερριτικό υψηλής περιεκτικότητας σε Cr)
• ΑΣΜΕ SA213 TP439 (Ti-σταθεροποιημένο φερριτικό)
• ASME SB622 N06625 (Inconel 625)
• ΑΣΜΕ SB622 N08825 (Ενικόλυμα 825)
• Επικαιροποιημένο υλικό
• Επικαιροποιημένο υλικό για την κατασκευή υλικών από χάλυβα
• ASME SB622 N06022 (Hastelloy C22)
• ASME SB622 N06600 (Inconel 600)
• ΑΣΜΕ SB622 N06601 (Inconel 601)
• ASME SB622 N08800 (Ενικόλυμα 800)
