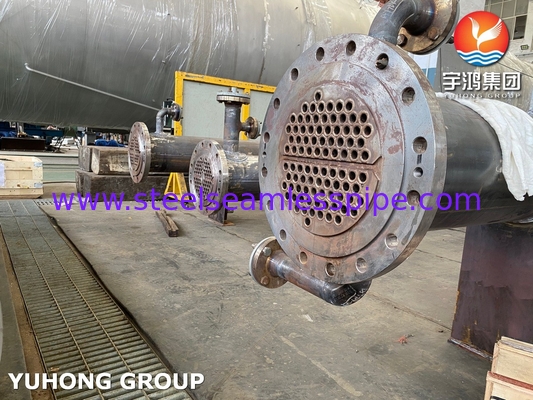

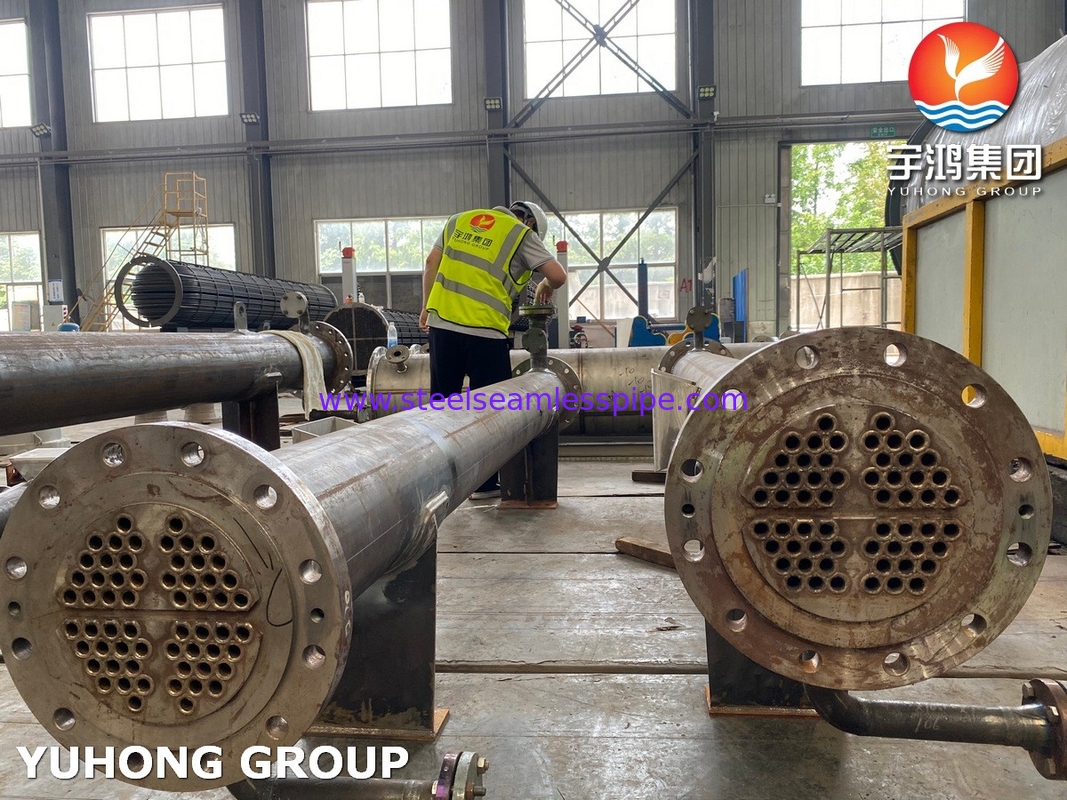

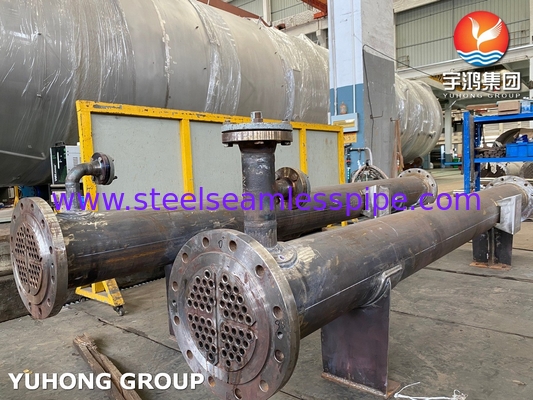

Εναλλάκτης θερμότητας κελύφους και σωλήνων ASME Section VIII Division 1 με πιστοποίηση U Stamp

Εναλλάκτης θερμότητας κελύφους και σωλήνων ASME Section VIII Division 1 U Stamp Certificated

• ​​Ανθεκτικότητα​​: Οι σωλήνες SS31803 αντιστέκονται στην ρωγμή λόγω διάβρωσης από τάση χλωριούχων (SCC) σε σκληρά περιβάλλοντα.
• ​​Ιχνηλασιμότητα​​: Πλήρη MTCs (Πιστοποιητικά Δοκιμών Μύλου) για όλα τα υλικά.
• ​​Παγκόσμια Συμμόρφωση​​: Πληροί τα πρότυπα ASME, PED 2014/68/EU και EN 13445.

Σωλήνες SS31803 & Κέλυφος SA-106 Grade B Κατασκευή Υλικών​​

• ​​Κέλυφος​​: Χάλυβας άνθρακα ASME SA106 Grade B (αντοχή σε υψηλή θερμοκρασία/πίεση).
• ​​Σωλήνες​​: Διπλός ανοξείδωτος χάλυβας ASTM SA789 UNS S31803 (ανώτερη αντοχή στη διάβρωση από χλωριούχα, ιδανικό για θαλάσσιες/χημικές εφαρμογές).
• ​​Κρίσιμα Εξαρτήματα​​:
  • ​​Πλάκα Σωλήνων​​: SA266-4N + SS31803 επένδυση (σχεδιασμός διπλής στρώσης κατά της διάβρωσης).
  • ​​Διαφράγματα/Πλάκες Στήριξης​​: Χάλυβας άνθρακα SA516-70 (υψηλή δομική ακεραιότητα).
  • ​​Φλάντζες & Συνδετήρες​​: Βίδες και παξιμάδια SA193-B7/SA194-2H (σπείρωμα υψηλής αντοχής σύμφωνα με ASME).

​

​​Συμμόρφωση με το ASME Section VIII Division 1​​

• Πλήρης ιχνηλασιμότητα των υλικών και των διαδικασιών κατασκευής.
• Δοκιμή πίεσης σε 1,5× πίεση σχεδιασμού με υδροστατικές/πνευματικές μεθόδους.

​

​​Προσαρμόσιμος Σχεδιασμός​​

• ​​​​Προαιρετικές Διαμορφώσεις​​: Σταθερό φύλλο σωλήνων, U-σωλήνας ή σχέδια κεφαλής πλωτήρα.

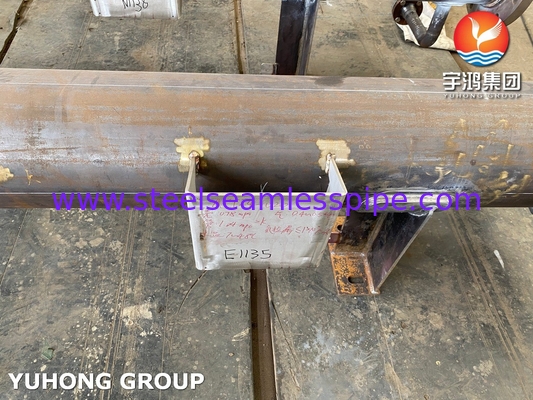

• ​​Αξεσουάρ​​: Πινακίδες SA240-304, ωτίδες ανύψωσης SA516-70N και ακροδέκτες γείωσης SA36 (ηλεκτροχημική ασφάλεια).

​​​Προδιαγραφές Απόδοσης​​

• ​​Μέγιστη Πίεση Σχεδιασμού​​: 1500 psi (πλευρά κελύφους), 1200 psi (πλευρά σωλήνα).
• ​​Εύρος Θερμοκρασίας​​: -20°C έως 350°C.
• ​​Φινίρισμα Επιφάνειας​​: 3,2μm Ra για βέλτιστη απόδοση μεταφοράς θερμότητας.

Πίνακας Τεχνικών Προδιαγραφών​​
