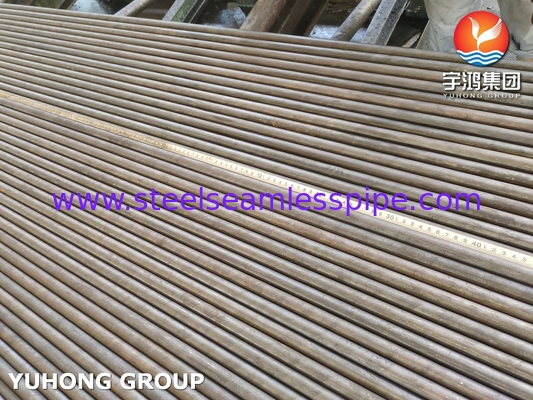

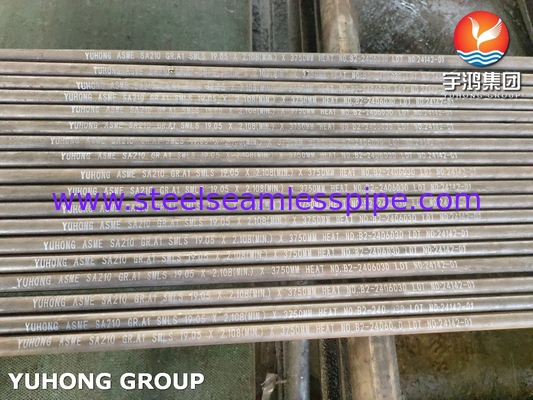

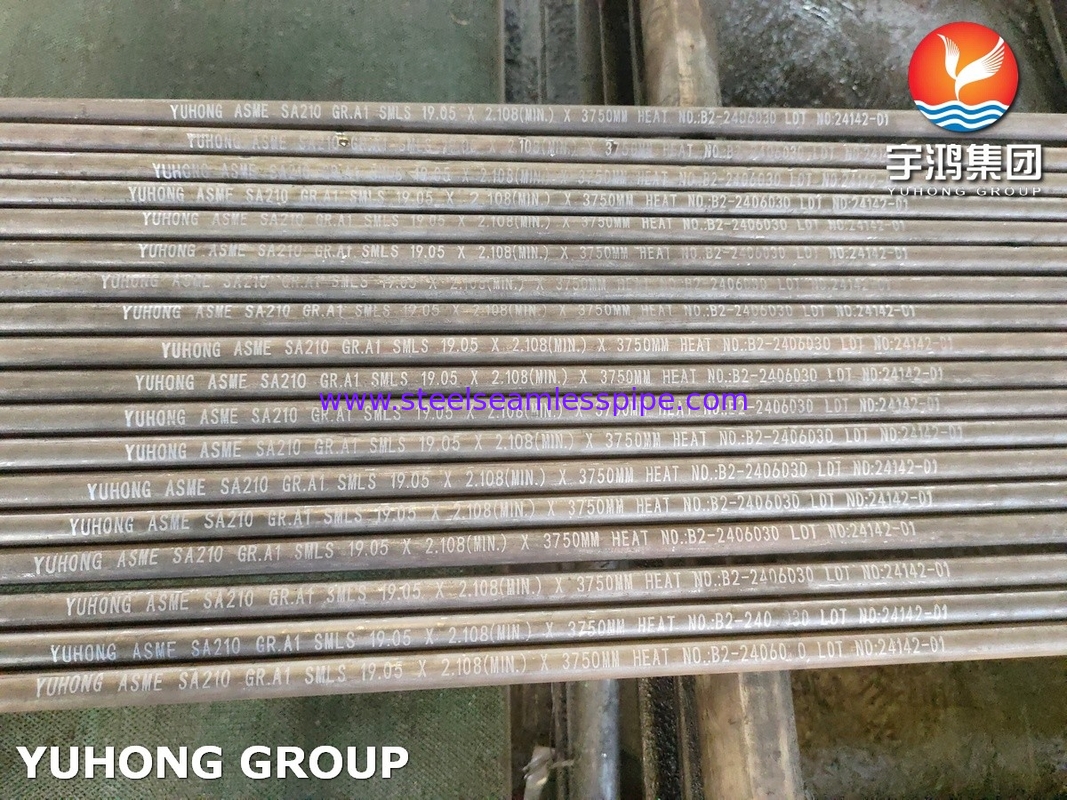

ASME SA210 Α1 Χωρίς έλξη σωλήνας λέβητα από χάλυβα άνθρακα για συμπυκνωτές και εξοικονόμους

1. Ετικέτες & Πεδίο εφαρμογής

• Κανονισμός:Ασφάλεια της εμβέλειας

• Πεδίο εφαρμογής:Χωρίς συγκόλληση σωλήνες για καυστήρες, υπερθερμαντήρες και ανταλλακτές θερμότητας που λειτουργούν σε μέτρια έως υψηλές θερμοκρασίες (μέχρι ~ 450 °C / 842 °F).

•

2Χημική σύνθεση (%)

3Μηχανολογικές ιδιότητες (στη θερμοκρασία δωματίου)

4. Προδιαγραφές διαστάσεων

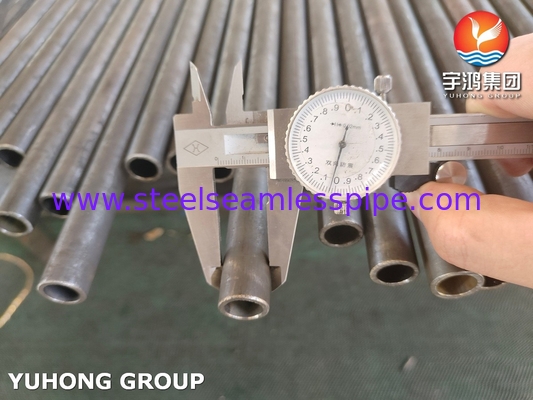

• Εξωτερική διάμετρος (OD):12.7 mm (0,5") έως 114,3 mm (4,5") (πρότυπο). Προσαρμοσμένα μεγέθη έως 127 mm (5") διαθέσιμα.

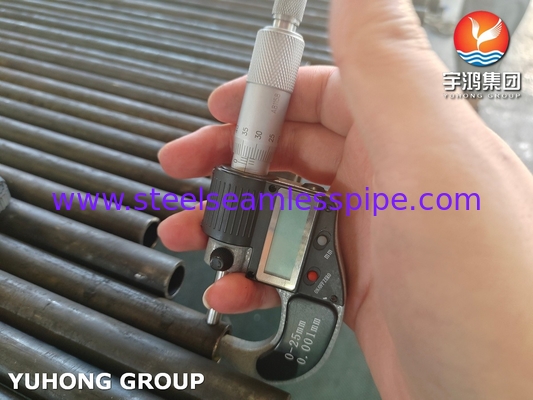

• Δάχος τοίχου:10,65 mm (0,065") έως 12,7 mm (0,5"), ανά ASME B36.10M.

• Διάρκεια:Τυχαίο (6-12m) ή σταθερό μήκος· άκρες απλές, με βέλος ή με νήματα.

• Ανεπάρκειες:

  • ΟΔ: ±0,8% (θερμό), ±0,5% (ψυχρό).

  • Δάχος τοίχου: +20%/-0% (ASME B36.10M).

5Βασικές εφαρμογές

• Παραγωγή ενέργειας:Τείχη νερού, ανεβαίνοντες και κατεβαίνοντες στα λέβητα άνθρακα.

• Μεταλλουργοί θερμότητας:Συγκροτήσεις κελύφους και σωλήνων για συστήματα ατμού/νερού.

• Βιομηχανική θέρμανση:Τράπεζες συγκέντρωσης σε θερμαντήρες διαδικασίας.

• Μετασκευές:Αντικατάσταση σωλήνων για παλιά υποδομή.

6. Δοκιμασία & Πιστοποίηση

• Υποχρεωτικές δοκιμές:

  • Υδροστατική δοκιμή:Υπό πίεση έως 70 bar (1,015 psi) ή σύμφωνα με τις προδιαγραφές του πελάτη.

  • Επαναφορά:Δοκιμή για ελαττώματα με υπερήχους (UT) ή με στρόβιλο ρεύμα (ET).

  • Δοκιμή ισοπέδωσης:Για τους σωλήνες που τραβήχτηκαν με κρύο για τον έλεγχο της ευελιξίας.

• Πιστοποίηση:Πιστοποιητικό δοκιμής με ελατήριο (EN 10204/3.1 ή 3.2) με αποτελέσματα θερμικής ανάλυσης και μηχανικών δοκιμών.
