ASME SA336 F11 CL2 Σιδηρουργικές σιδηρουργικές μηχανές από κράμα χάλυβα

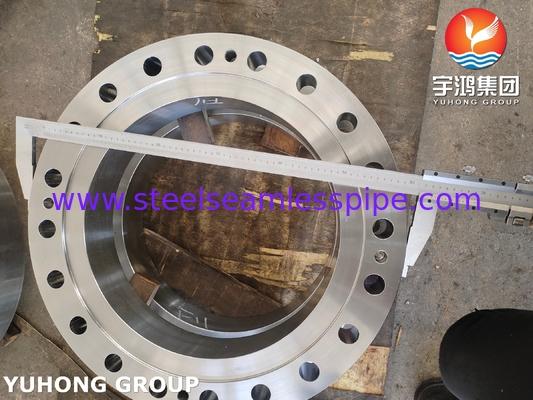

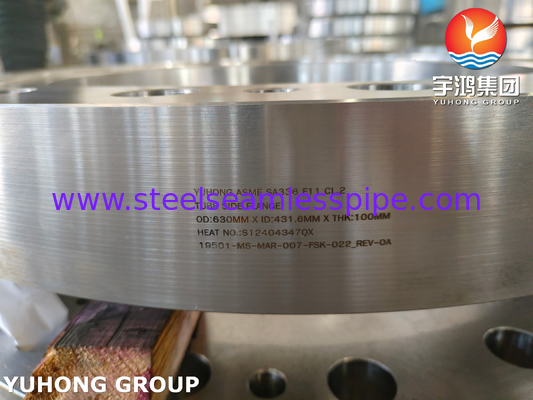

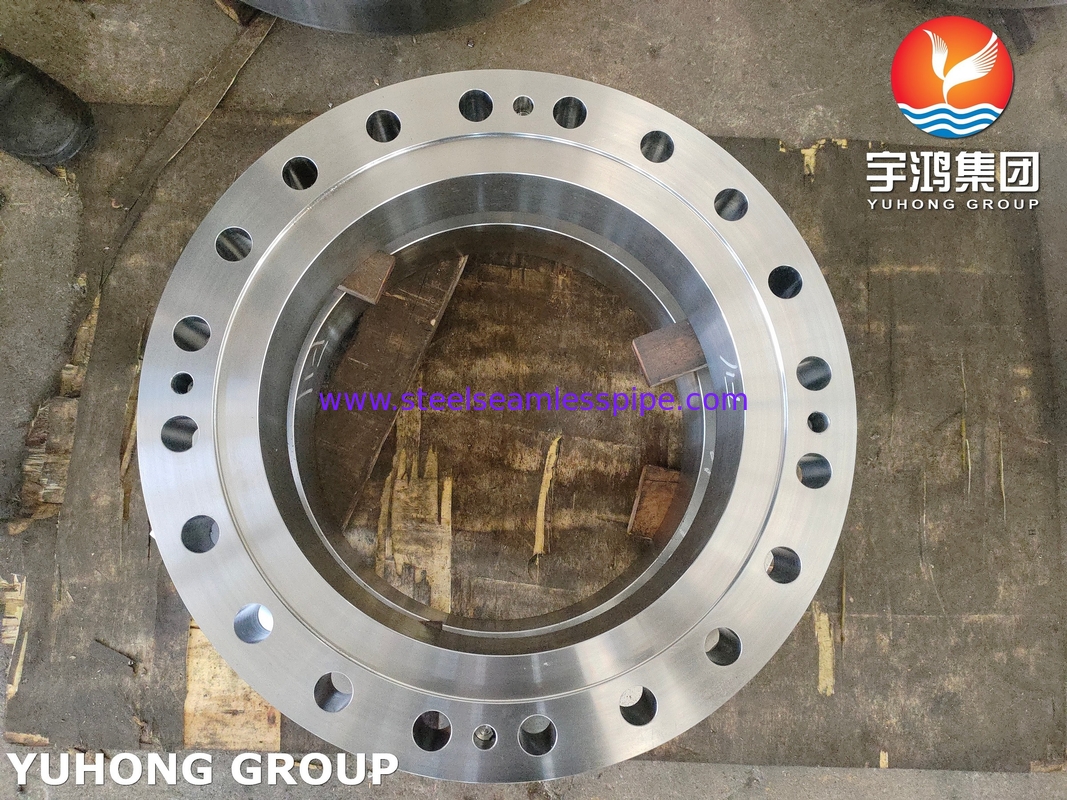

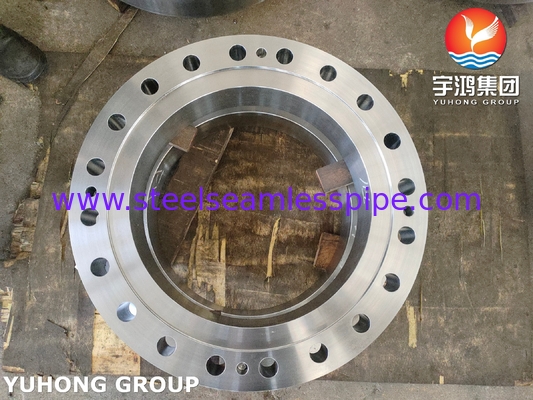

Σφυρήλατα ASME SA336 F11 CL2 από Κράμα Χάλυβα Φλάντζα Φλάντζα Δοχείου Πίεσης

ASME SA336 είναι μια προδιαγραφή υλικού για σφυρήλατα χαλύβδινα εξαρτήματα (π.χ., φλάντζες, εξαρτήματα, βαλβίδες) που προορίζονται για υπηρεσία υψηλής θερμοκρασίας και υψηλής πίεσης σε δοχεία πίεσης, λέβητες και σταθμούς παραγωγής ενέργειας. Καλύπτει απαιτήσεις για χημική σύνθεση, θερμική επεξεργασία, μηχανικές ιδιότητες και δοκιμές σφυρηλατημάτων. Το F11 Cl2 αντιστέκεται στην οξείδωση και τη θείωση σε περιβάλλοντα υδρογονανθράκων ή ατμού υψηλής θερμοκρασίας. Αυτός ο τύπος φλάντζας συνδέει τη δέσμη σωλήνων με το δοχείο πίεσης ή το σύστημα σωληνώσεων και σφραγίζει το ρευστό διεργασίας (π.χ., ατμός, υδρογονάνθρακες, διαβρωτικά μέσα) υπό υψηλή πίεση/θερμοκρασία.

SA336 vs. A182: Το SA336 είναι γενικά για μεγαλύτερα ή προσαρμοσμένα σφυρήλατα σε δοχεία πίεσης, ενώ το A182 είναι τυποποιημένο για σωληνώσεις.

Βαθμός F11: Ένα χάλυβας κράματος χρωμίου-μολυβδαινίου (Cr-Mo) με κατά προσέγγιση σύνθεση:

• • 1,25% Χρώμιο (Cr)

  • 0,5% Μολυβδαίνιο (Mo)

  • Άνθρακας, μαγγάνιο, πυρίτιο και άλλα ιχνοστοιχεία.

  • Παρέχει εξαιρετική αντοχή σε ερπυσμό, αντοχή στην οξείδωση και απόδοση σε υψηλή θερμοκρασία (συνήθως έως ~593°C / 1100°F).

Class 2 (Cl2): Υποδεικνύει την κατάσταση θερμικής επεξεργασίας:

• Σβησμένο και Σκληρυμένο (Q&T): Ενισχύει την αντοχή και την σκληρότητα σε σύγκριση με την Class 1 (ομαλοποιημένο και σκληρυμένο).

• Οι μηχανικές ιδιότητες περιλαμβάνουν συνήθως:

  • Αντοχή σε εφελκυσμό: ≥585 MPa (85 ksi)

  • Όριο διαρροής: ≥380 MPa (55 ksi)

Σύγκριση με Φλάντζες Πλευράς Κελύφους

• Πλευρά Σωλήνα vs. Πλευρά Κελύφους:

  • Πλευρά Σωλήνα: Συνήθως χειρίζεται ρευστά διεργασίας υψηλότερης πίεσης (π.χ., ατμός, αέριο διεργασίας).

  • Πλευρά Κελύφους: Συχνά χαμηλότερη πίεση αλλά μεγαλύτερη περιοχή ροής (π.χ., νερό ψύξης).

  • Οι απαιτήσεις υλικού ενδέχεται να διαφέρουν ανάλογα με την επιθετικότητα του ρευστού και τη θερμοκρασία.

Εφαρμογές Ειδικές για τη Βιομηχανία

• Πετρέλαιο & Αέριο: Μέτρηση αργού πετρελαίου σε αγωγούς υψηλής πίεσης (π.χ., πρότυπα API 14.3/AGA-3).

• Παραγωγή Ενέργειας: Μέτρηση ροής ατμού σε τουρμπίνες (συμμορφώνεται με το ASME PTC 6).

• Πετροχημικά: Γραμμές τροφοδοσίας μονάδας αιθυλενίου/κράκερ (αντιστέκεται στην ευθραυστότητα υδρογόνου).

• Πυρηνικά: Βοηθητικά συστήματα ψύξης (το ASTM A182 F5 δεν προορίζεται για κύκλους πρωτεύουσας αλλά χρησιμοποιείται σε δευτερεύοντα κυκλώματα).

• Λέβητας

• Δοχείο Πίεσης
