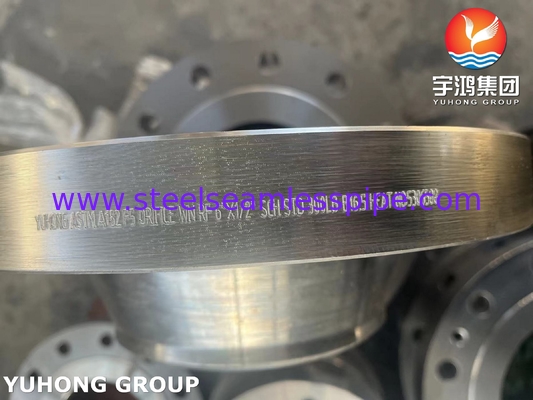

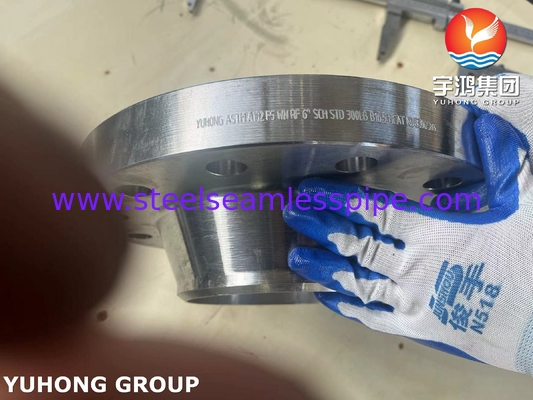

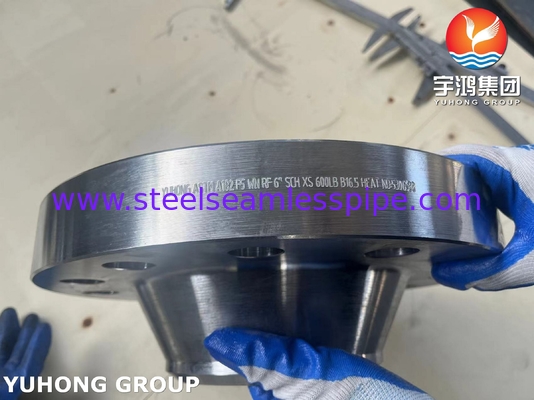

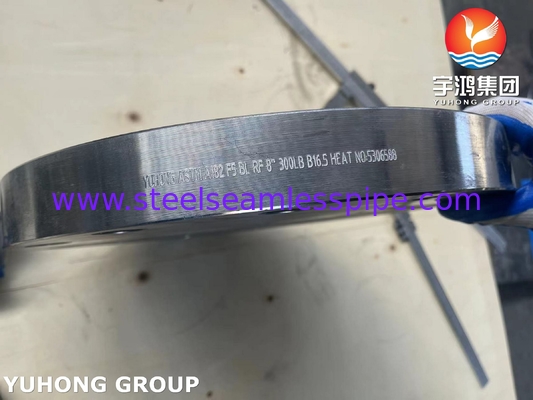

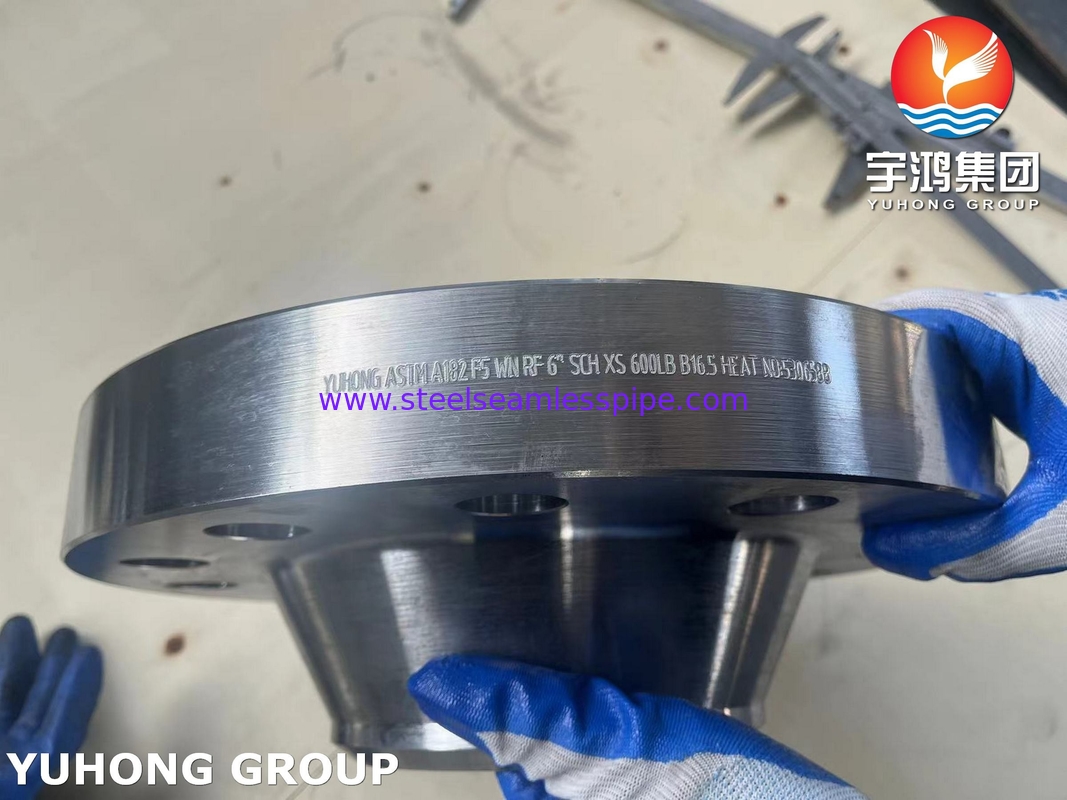

Η φλέβα ASTM A182 F5 είναι ένα τμήμα σύνδεσης υψηλής θερμοκρασίας και υψηλής πίεσης που σφυρηλατείται από 5% χρώμιο-0,5% μολυβδένιο (5Cr-0,5Mo) κράμα χάλυβα, το οποίο συμμορφώνεται με το πρότυπο ASME B16.5 και είναι κατάλληλο για ακραίες συνθήκες εργασίας από -29°C έως 593°CΜέσω της κανονικοποίησης και της καύσης, έχει εξαιρετική αντοχή σε υψηλές θερμοκρασίες, αντοχή στη διάβρωση από υδρογόνο και καλή συγκολλητικότητα.Χρησιμοποιείται ευρέως σε βασικά συστήματα όπως η διύλιση πετρελαίου, η καταλυτική ρωγμάτωση, υδροεπεξεργασία, και ατμοσωλήνες υψηλής θερμοκρασίας.Μπορεί να αντέξει υψηλές πιέσεις και περιβάλλοντα που περιέχουν υδρογόνο και είναι η ιδανική επιλογή για συνδέσεις αγωγών μεσαίας θερμοκρασίας και υψηλής πίεσης που εξισορροπούν το κόστος και την απόδοση.
Ποια είναι η διαφορά μεταξύ F5 και άλλων ειδών κραματοποιημένου χάλυβα;
F5 (5Cr-0.5Mo): Περιέχει 5% χρώμιο (Cr) και 0,5% μολυβδένιο (Mo), με επίκεντρο την αντοχή στη διάβρωση από υδρογόνο και την αντοχή σε μέση θερμοκρασία.
Άλλα κοινά κράματα χάλυβα:
F11 (1,25Cr-0,5Mo): Χαμηλό χρώμιο, χαμηλότερο κόστος, αλλά ασθενέστερη απόδοση σε υψηλές θερμοκρασίες.
F22 (2.25Cr-1Mo): Μεγαλύτερη περιεκτικότητα σε μολυβδένιο, καλύτερη αντοχή στην έλξη από την F5, αλλά ελαφρώς χειρότερη αντοχή στη διάβρωση από υδρογόνο.
F91 (9Cr-1Mo-V): Προσθήκη βαναδίου (V), υψηλότερη αντοχή σε υψηλές θερμοκρασίες (≤650°C) και αντοχή στην οξείδωση με ατμό
Ποιο είναι το εύρος θερμοκρασίας των φλάντζων από κράμα χάλυβα A182 F5;
Ελάχιστη θερμοκρασία λειτουργίας: -29°C (πρέπει να πληροί τις απαιτήσεις της δοκιμής αντοχής σε αντίκτυπο, όπως η δοκιμή Charpy V-notch).
Διάρκη θερμοκρασία λειτουργίας: ≤593°C (συνηθισμένη θερμοκρασία σχεδιασμού).
Η βραχυπρόθεσμη κορυφαία θερμοκρασία: ≤650°C (απαιτείται έλεγχος του χρόνου για την αποφυγή υποβάθμισης των επιδόσεων του υλικού).
Χημική σύνθεση και ιδιότητες των φλάντζων ASTM A182F5
| Αξία |
Εθνική Αστυνομία |
Σύνθεση |
| ΑΣTM A182 F5 |
Κ41545 |
Γ.15 το πολύ., Mn.30.60,Αρ4.0 - 6.0,Μo.44 -.65 |
| ΑΣTM A182 F9 |
K90941 |
Γ.15 το πολύ,Μ.30.60,Αρ8.0 - 10.0,Μo.90 προς 1.10 |
| ΑΣTM A182 F11 |
Κ11572 |
Γ.10 -.20,Μ.30.80,Αρ1.0-1.5,Μo.44 -.65 |
| ΑΣTM A182 F22 |
Κ21590 |
Γ.05 -.15,Μ.30.60,Αρ2.0 - 2.5,Μo.87-1.13, |
| ΑΣTM A182 F91 |
Κ91560 |
Γ.08 -.12,Μ.30.60,Αρ8.0 - 9.5,Μo.85 προς 1.05,Cb.06 -.10,N.03 -.07,Αλ0,04 το πολύ,V.18 -.25 |
Χημικές ιδιότητες των φλάντζων F5 από κράμα χάλυβα
| Αξία |
Γ |
Μ |
Ναι. |
S |
Π |
Αρ |
Μo |
| Α182 F5 |
0.15 |
0.3 - 0.6 |
0.5 |
0.03 |
0.03 |
4 - 6 |
0.044 - 0.65 |
Μηχανικές ιδιότητες τυφλών φλάντζων από κράμα χάλυβα ASTM A182 F5
| Αξία |
Δυνατότητα τράβηξης (Mpa) |
Δυνατότητα απόδοσης (Mpa) |
% επιμήκυνση |
| Α182 F5 |
275 |
485 |
20 |
Εφαρμογή φλάντζας ASTM A182 F5
1Ηλεκτρική και ενεργειακή μονάδα ηλεκτρικής ενέργειας Συστήματα λέβητα Superheater/Reheater Connectors: Διατήρηση στεγανότητας σε περιβάλλον υψηλής θερμοκρασίας καυσαερίων.
Σε σύγκριση με το ατσάλι άνθρακα, η αντοχή στην έλξη αυξάνεται κατά 3 φορές, παρατείνοντας τη διάρκεια ζωής του συστήματος αγωγών.
2- Πετροχημικές μονάδες υψηλής θερμοκρασίας
3Χημικό και φαρμακευτικό σύστημα κυκλοφορίας θερμού ελαίου
Λιγότερο κόστος από το ανοξείδωτο χάλυβα 316 και καλύτερη αντοχή σε υψηλές θερμοκρασίες.
4- Ναυπηγική και ναυπηγική μηχανική Σύστημα υψηλής θερμοκρασίας ατμοηλεκτρικής ενέργειας Εξοπλισμός υγροποιημένου φυσικού αερίου (LNG)
