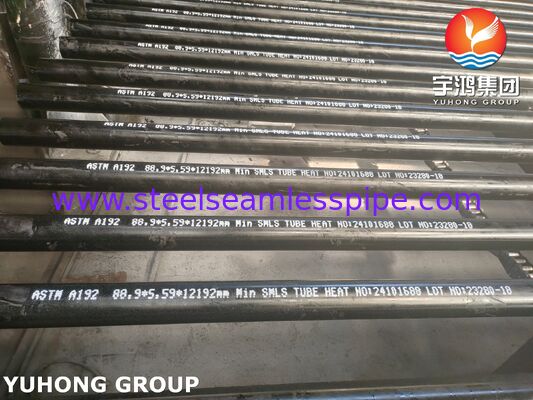

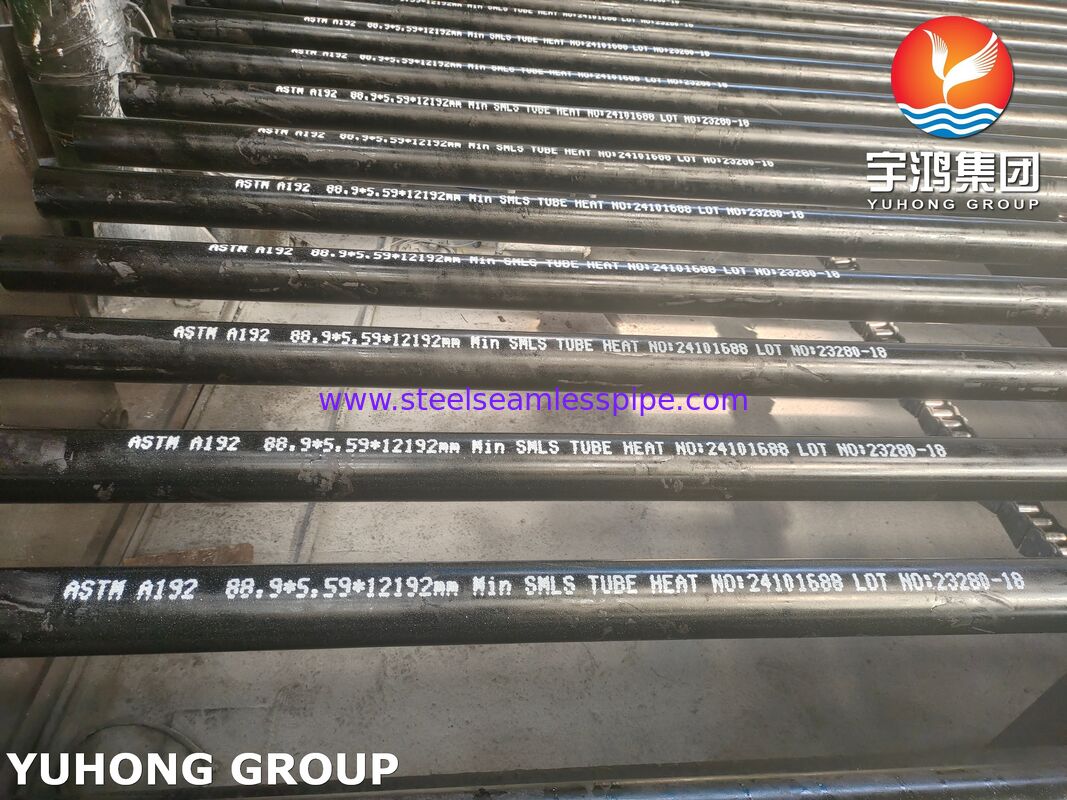

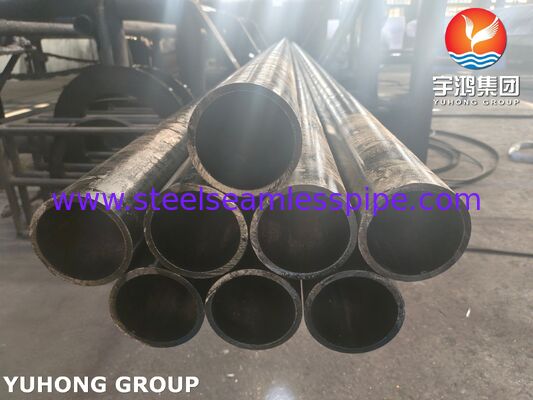

ASTM A192 Αδιάρραυστη Σωλήνα από Ανθρακούχο Χάλυβα για Εφαρμογές Αερόθερμαντήρων

ASTM A192 Σωλήνες άνθρακα χάλυβα χωρίς ραφή για εφαρμογές θερμαντήρων αέρα

ASTM A192 Ο σωλήνας από ανθρακούχο χάλυβα είναι ένας σωλήνας λέβητα από ανθρακούχο χάλυβα υψηλής πίεσης χωρίς ραφή που παράγεται σύμφωνα με τις τυπικές προδιαγραφές που καθορίζονται από την American Society for Testing and Materials (ASTM). Οι σωλήνες από ανθρακούχο χάλυβα ASTM A192 πρέπει να κατασκευάζονται με διαδικασίες χωρίς ραφή και να υποβάλλονται σε κατάλληλη θερμική επεξεργασία για να διασφαλιστεί ότι η απόδοσή τους πληροί τις τυπικές απαιτήσεις. Οι σωλήνες χάλυβα θερμής επεξεργασίας δεν απαιτούν θερμική επεξεργασία, ενώ οι σωλήνες χάλυβα ψυχρής επεξεργασίας απαιτούν θερμική επεξεργασία στους 1200 ° F (650 ° C) ή υψηλότερη μετά την τελική ψυχρή επεξεργασία.ASME SA192 είναι η υιοθετημένη έκδοση του ASME Boiler and Pressure Vessel Code. Ενώ οι τεχνικές απαιτήσεις είναι ουσιαστικά ίδιες με το ASTM A192, η πιστοποίηση και η σήμανση πρέπει να συμμορφώνονται με τις προδιαγραφές ASME. Το SA192 αναφέρεται συνήθως στην κατασκευή εξοπλισμού πίεσης.

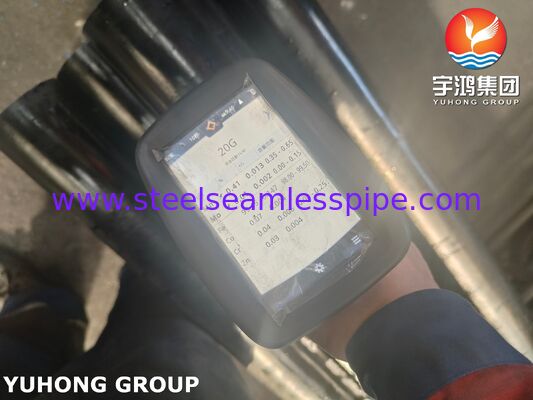

ASTM A192 Οι σωλήνες από ανθρακούχο χάλυβα έχουν αυστηρές απαιτήσεις χημικής σύνθεσης για να διασφαλίσουν την αντοχή, την σκληρότητα και την αντοχή τους στη διάβρωση. Η περιεκτικότητα σε άνθρακα (C) είναι μεταξύ 0,06% και 0,18%, και η χαμηλή περιεκτικότητα σε άνθρακα βοηθά στη βελτίωση της σκληρότητας και της απόδοσης συγκόλλησης του χαλύβδινου σωλήνα. Η περιεκτικότητα σε πυρίτιο (Si) δεν πρέπει να υπερβαίνει το 0,25%. Το πυρίτιο παίζει κυρίως ρόλο στην αποξείδωση του χάλυβα, η οποία μπορεί να βελτιώσει την αντοχή και τη σκληρότητα του χάλυβα. Η περιεκτικότητα σε μαγγάνιο (Mn) κυμαίνεται από 0,27% έως 0,63%. Το μαγγάνιο μπορεί να ενισχύσει την αντοχή και τη σκληρότητα του χάλυβα, να βελτιώσει το μέγεθος των κόκκων και να βελτιώσει την αντοχή στη φθορά και την κόπωση των χαλύβδινων σωλήνων. Η μέγιστη περιεκτικότητα σε φώσφορο (P) περιορίζεται κάτω από 0,035%. Η μέγιστη περιεκτικότητα σε θείο (S) περιορίζεται κάτω από 0,035%. Ο αυστηρός έλεγχος της περιεκτικότητας σε ακαθαρσίες φωσφόρου και θείου μπορεί να αποφύγει αποτελεσματικά ελαττώματα όπως εύθραυστα κατάγματα σε χαλύβδινους σωλήνες που προκαλούνται από υπερβολικές ακαθαρσίες.

ASTM A192 Χημική Σύνθεση Ανθρακούχου Χάλυβα

Σύγκριση του ASTM A192 και άλλων υλικών σωλήνων και σωλήνων από ανθρακούχο χάλυβα

• VS ASTM A106 Gr.B: Ο σωλήνας από ανθρακούχο χάλυβα ASTM A106 Gr.B χρησιμοποιείται συνήθως για σωληνώσεις υψηλής θερμοκρασίας και υψηλής πίεσης, αλλά δεν έχει σχεδιαστεί ειδικά για το ελάχιστο πάχος τοιχώματος που απαιτείται για λέβητες/υπερθερμαντήρες. Ο σωλήνας από ανθρακούχο χάλυβα ASTM A106 Gr.B έχει συνήθως παχύτερα τοιχώματα από το A192 της ίδιας προδιαγραφής, προσφέροντας υψηλότερη ικανότητα αντοχής στην πίεση, αλλά ελαφρώς χαμηλότερη μεταφορά θερμότητας και υψηλότερο κόστος. Ο σωλήνας από ανθρακούχο χάλυβα ASTM A106 Gr.B χρησιμοποιείται συνήθως σε κύριες γραμμές ατμού και γραμμές τροφοδοσίας νερού λέβητα, ενώ ο σωλήνας από ανθρακούχο χάλυβα ASTM A192 έχει σχεδιαστεί ειδικά για υπερθερμαντήρες και δέσμες εναλλάκτη θερμότητας λέβητα, όπου απαιτούνται λεπτά τοιχώματα για αποτελεσματική μεταφορά θερμότητας.
• VS ASTM A210 Gr.A1: Το ASTM A210 Gr.A1 είναι ένας σωλήνας χωρίς ραφή από χάλυβα μαγγανίου μέσου άνθρακα που χρησιμοποιείται σε λέβητες και υπερθερμαντήρες. Λόγω της υψηλότερης περιεκτικότητάς του σε άνθρακα, η αντοχή και η σκληρότητά του ξεπερνούν το A192 και χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν υψηλότερη αντοχή.

Απαιτούμενες δοκιμές και επιθεωρήσεις για σωλήνα από ανθρακούχο χάλυβα ASTM A192

• Δοκιμή εφελκυσμού: Αυτή πραγματοποιείται σε δείγματα που λαμβάνονται από κάθε παρτίδα χαλύβδινου σωλήνα για να επαληθευτεί η αντοχή σε εφελκυσμό, η αντοχή διαρροής και η επιμήκυνση.
• Δοκιμή σκληρότητας: Αυτή πραγματοποιείται συνήθως σε κάθε σωλήνα ή παρτίδα.
• Δοκιμή υδραυλικής πίεσης: Αυτή είναι υποχρεωτική για κάθε σωλήνα. Η πίεση δοκιμής είναι πολύ υψηλή και διατηρείται για τουλάχιστον 5 δευτερόλεπτα για να διασφαλιστεί ότι δεν υπάρχει διαρροή ή μόνιμη παραμόρφωση, διασφαλίζοντας την ασφάλεια υπό πίεση.
• Μη καταστρεπτικές δοκιμές: Το πρότυπο απαιτεί συνήθως δοκιμές ρευμάτων Eddy ή υπερηχητικές δοκιμές (ή συνδυασμό και των δύο) για την ανίχνευση διαμήκων ελαττωμάτων και αυτό πρέπει να πραγματοποιείται σε κάθε σωλήνα.

Εφαρμογή σωλήνα χωρίς ραφή από ανθρακούχο χάλυβα ASTM A192

• Εξαρτήματα λέβητα υψηλής πίεσης: Οι σωλήνες από ανθρακούχο χάλυβα ASTM A192 χρησιμοποιούνται συνήθως για βασικά εξαρτήματα όπως σωλήνες θέρμανσης επιφανειών, κεφαλίδες και οικονομητές σε λέβητες υψηλής πίεσης. Αυτά τα εξαρτήματα πρέπει να αντέχουν σε υψηλή θερμοκρασία και ατμό υψηλής πίεσης ή ζεστό νερό, επομένως οι χαλύβδινοι σωλήνες πρέπει να έχουν εξαιρετική αντοχή σε υψηλή θερμοκρασία και υψηλή πίεση.
• Υπερθερμαντήρας και επαναθερμαντήρας: Οι σωλήνες από ανθρακούχο χάλυβα ASTM A192 χρησιμοποιούνται για τη μεταφορά ατμού υψηλής θερμοκρασίας και υψηλής πίεσης στον υπερθερμαντήρα και τον επαναθερμαντήρα, διασφαλίζοντας την αποτελεσματική κυκλοφορία και μετατροπή ενέργειας του ατμού στο σύστημα του λέβητα.
• Πετροχημική βιομηχανία: Οι σωλήνες από ανθρακούχο χάλυβα ASTM A192 διαδραματίζουν επίσης σημαντικό ρόλο στην πετροχημική βιομηχανία. Χρησιμοποιούνται σε συστήματα μεταφοράς υγρών υψηλής θερμοκρασίας και υψηλής πίεσης, όπως αγωγοί ατμού, θερμαντήρες κ.λπ., για να διασφαλιστεί η ομαλή πρόοδος της διαδικασίας παραγωγής.
• Βιομηχανία ενέργειας: Οι σωλήνες από ανθρακούχο χάλυβα ASTM A192 χρησιμοποιούνται ευρέως στην κατασκευή λεβήτων εργοστασίων παραγωγής ενέργειας. Ως τα κύρια δομικά στοιχεία των λεβήτων, φέρουν υψηλή θερμοκρασία και πίεση ατμού υψηλής πίεσης, διασφαλίζοντας την ασφαλή και σταθερή λειτουργία των λεβήτων των εργοστασίων παραγωγής ενέργειας.
