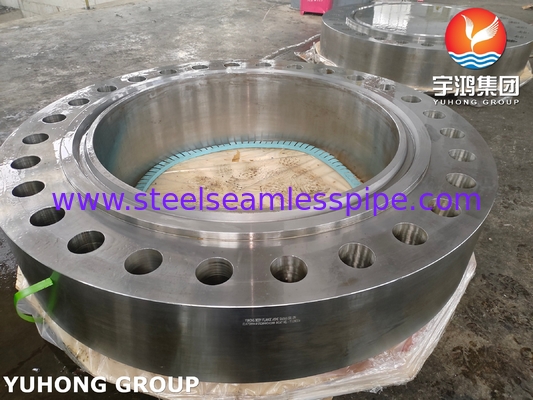

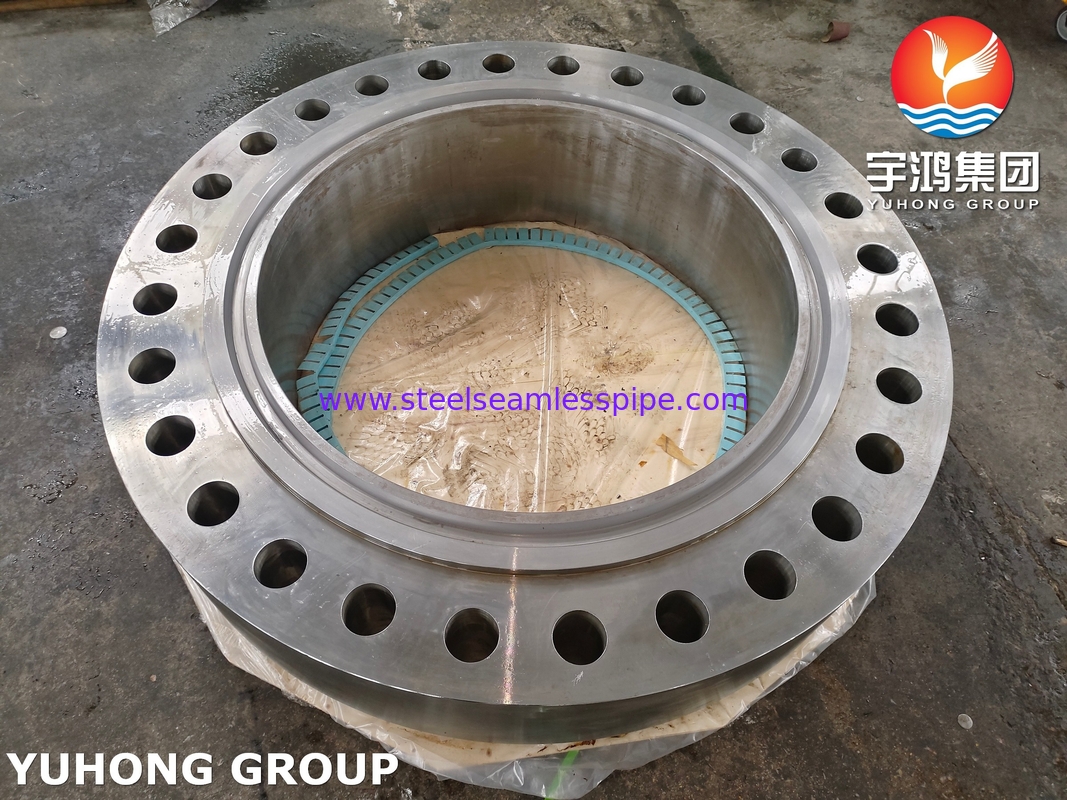

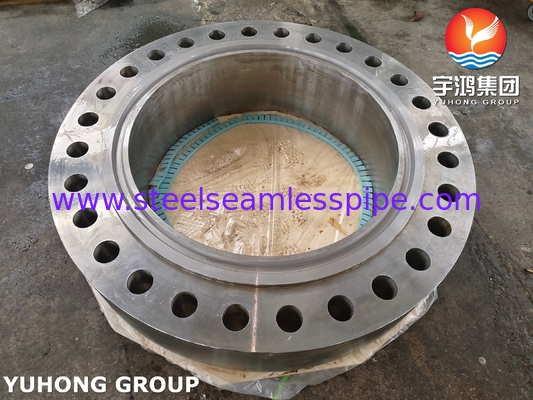

Αμαξοστοιχία αμαξοστοιχίας ατσάλινου άνθρακα για δοχεία υπό πίεση
Απλαστική φλάντσα σώματοςείναι ένα κρίσιμο συστατικό που χρησιμοποιείται σε συστήματα σωληνώσεων, δοχεία πίεσης ή μηχανήματα για τη σύνδεση τμημάτων εξοπλισμού (π.χ. σωλήνες, βαλβίδες, αντλίες) εξασφαλίζοντας παράλληλα μια ασφαλή, αδιάβροχη σφραγίδα.Ο όρος "φλάντζης σώματος" αναφέρεται συχνά στην κύρια δομική φλάντζη που αποτελεί μέρος ενός μεγαλύτερου συνόλου, όπως το περίβλημα μιας αντλίας, συμπιεστή ή δοχείου πίεσης.
Διαδικασία σφυρηλασίας: Κατασκευάζεται με το σχήμα του μέταλλου (π.χ. χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα) υπό ακραία πίεση και θερμότητα, το σφυρηλάτημα ευθυγραμμίζει τη δομή των κόκκων του μέταλλου, ενισχύοντας την αντοχή και την αντοχή στην πίεση,διάβρωση, και διακυμάνσεις θερμοκρασίας.
Βασικά χαρακτηριστικά: Υψηλή αντοχή, ομοιομορφία και καταλληλότητα για περιβάλλοντα υψηλής πίεσης/θερμοκρασίας σε σύγκριση με τις χυμένες φλάντζες ή τις φλάντζες με πλάκες.
Οι πλαστικές φλάντζες σώματος λειτουργούν ωςσημεία σύνδεσηςσε συστήματα υψηλής πίεσης ή υψηλής θερμοκρασίας.
-
Συνδέστε τμήματα σωλήνων, βαλβίδων ή μηχανημάτων.
-
Επιτρέπει εύκολη αποσυναρμολόγηση για συντήρηση ή επισκευή.
-
Αντέχει σε ακραίες μηχανικές πιέσεις, διάβρωση και θερμικές κυκλίες.
Υλικές κατηγορίες των φύλλων σωλήνων
| Τύπος υλικών |
Τεχνικές απαιτήσεις |
| Ατσάλι ατσάλινο διπλού τύπου |
Η μέθοδος ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
| Ατσάλι ατσάλι |
Η μέθοδος ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
| Χάλυβα άνθρακα |
Αρμόδια για την παρακολούθηση των επιπέδων των επιπέδων των επιπέδων των επιπέδων των επιπέδων των επιπέδων.2 |
| Σιδηρούχιο |
Η μέθοδος ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
| Τιτάνιο |
Αξιολόγηση των επιπέδων και των διαστάσεων των υδάτων1- Γεια σου, Γκρέι.2- Γεια σου, Γκρέι.5- Γεια σου, Γκρέι.7- Γεια σου, Γκρέι.12- Γεια σου, Γκρέι.16 |
| Χάλυβα |
Αξιολόγηση των επιπέδων και των διαστάσεων των υδρογονανθράκων |
| Άλλα είδη από μέταλλο |
Η μέθοδος ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
| Άλλες χημικές ουσίες |
Η μέθοδος ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825
UNS 6600, UNS 6601, UNS 6625 |
| Σύνθετο 20 |
Αρμόδια για την κατασκευή συσκευών με κινητήρα |
| Χέιστελοϊ |
Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009 |
| Υλικά επικάλυψης |
Ασφάλεια και διαφάνεια
Πλαστική επένδυση εκρήξεων, κατασκευής υλικών 2 σε 1 ή 3 σε 1. |
Τιτάνιο-χάλυβα, νικέλιο-χάλυβα, τιτάνιο- χαλκό,
Ατσάλι από ανοξείδωτο χάλυβα - Ατσάλι από άνθρακα, κράματα - Χάλυβα κλπ. |
Απαιτήσεις χημικής σύνθεσης
| Άρθρο |
Χημικές απαιτήσεις για την ASTM A266, % |
| Γ. 1 και 2 |
Τμήμα 3 |
4η τάξη |
| Γ |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Μ |
0.40~1.05 |
0.80~1.35 |
0.80~1.35 |
| Π |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| Ναι. |
0.15~0.35 |
0.15~0.35 |
0.15~0.35 |
Θερμική επεξεργασία
Μετά τη σφυρηλασία και πριν από την επαναθέρμανση για θερμική επεξεργασία, οι σφυρηλασίες σύμφωνα με την ASTM A266 ψύνονται κατά τρόπο ώστε να αποφεύγονται τραυματισμοί και να επιτυγχάνεται ο μετασχηματισμός.Όλες οι σφυρηλασίες ASTM A266 υποβάλλονται σε θερμική επεξεργασία με μία από τις τέσσερις διαδικασίες:Όταν πραγματοποιείται η θέρμανση, αυτή πρέπει να γίνεται σε θερμοκρασία χαμηλότερη από την κριτική, αλλά όχι κατώτερη των 1100 °F [595 °C].
Το "N" αναφέρεται στο "Normalization", το οποίο είναι μια διαδικασία θερμικής επεξεργασίας που χρησιμοποιείται για την ενίσχυση των μηχανικών ιδιοτήτων του υλικού, όπως η αντοχή και η αντοχή του.το υλικό θερμαίνεται σε συγκεκριμένη θερμοκρασίαΗ διαδικασία αυτή βοηθά στην τελειοποίηση της δομής του κόκκου, βελτιώνει την ομοιομορφία και ανακουφίζει από τις εσωτερικές πιέσεις στο υλικό.
Τα πλεονεκτήματα των σφυρηλατημένων φλάντζων
-
Δύναμη: Ανώτερες μηχανικές ιδιότητες λόγω της σφυρηλατημένης δομής σπόρων.
-
Ασφάλεια: Μειωμένος κίνδυνος διαρροών ή αποτυχιών σε κρίσιμα συστήματα.
-
Ακριβότητα: Στενές ανοχές διαστάσεων για την ορθή ευθυγράμμιση.
-
Μακροζωία: Ανθεκτικό στην κόπωση, το σέρσιμο και την θερμική κυκλική κίνηση.
Εφαρμογή
Οι πλαστικές φλάντζες σώματος χρησιμοποιούνται ευρέως σε βιομηχανίες που απαιτούν αξιοπιστία υπό σκληρές συνθήκες:
-
Πετρέλαιο και φυσικό αέριο: συνδέσεις αγωγών, κεφαλές πηγών, εξοπλισμός διυλιστηρίων.
-
Χημικές/Πετροχημικές: Πυρηνικοί αντιδραστήρες, ανταλλακτές θερμότητας και δεξαμενές αποθήκευσης.
-
Παραγωγή ηλεκτρικής ενέργειας: Κεταλλευτές, ανεμογεννήτριες και συστήματα ατμού.
-
Θάλασσας/Παράκτια: Υποθαλάσσιοι αγωγοί και συστήματα πλοίων.
