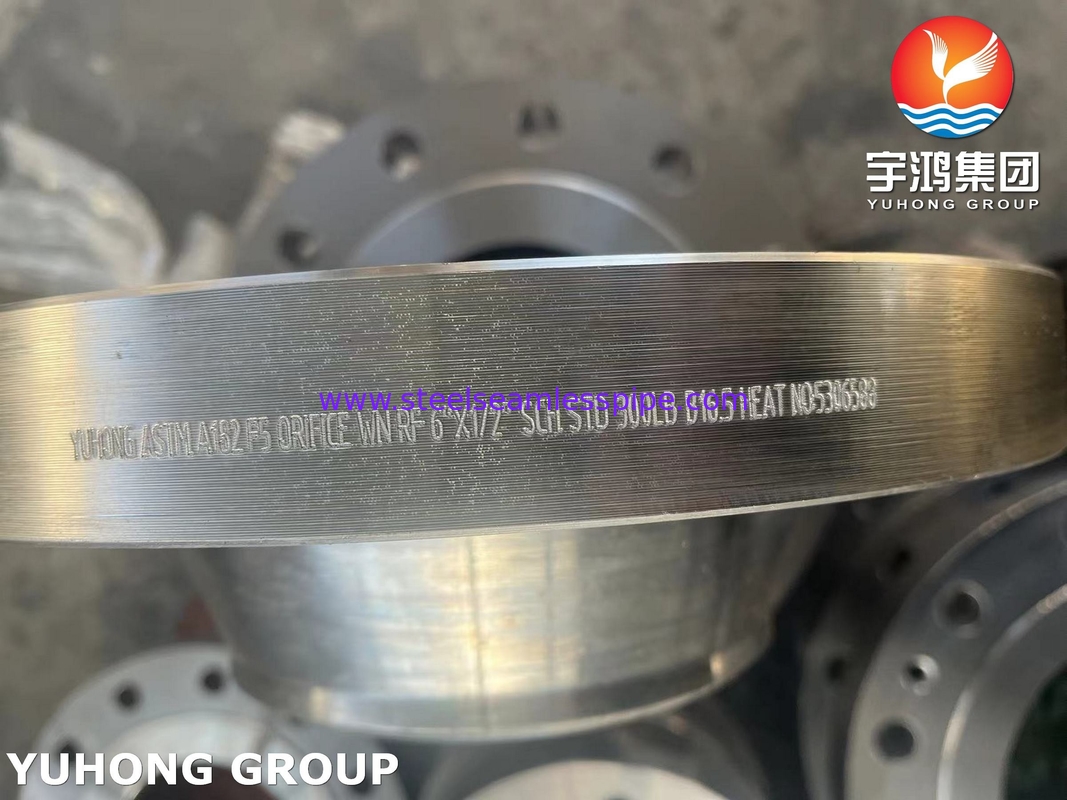

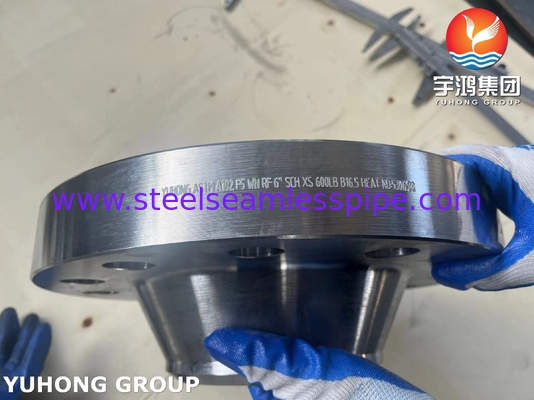

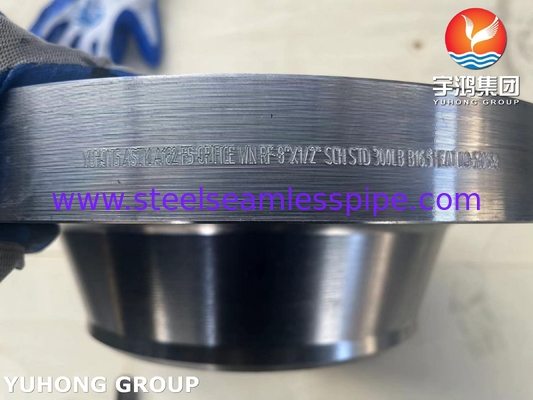

ASTM A182 F5 Φλάνσα με ορίζοντα από κράμα χάλυβα
Η φλάντσα ανοίγματος χρησιμοποιείται συνήθως για τη μέτρηση της ροής των υγρών. Η φλάντσα διαθέτει δύο τρύπες βρόγχων για τοποθέτηση σε σωλήνα ή σε άλλη φλάντσα.,που χρησιμοποιείται για τον περιορισμό της ροής και τη δημιουργία πτώσης πίεσης που μπορεί να μετρηθεί.που δημιουργεί διαφορικό πίεσης για τον υπολογισμό της ροής. Περιλαμβάνει ταινίες πίεσης (πάνω/κάτω από το ρεύμα) και βίδες jack για την εγκατάσταση πλάκας.η οποία είναι κατάλληλη για εφαρμογές υψηλής πίεσης/θερμοκρασίας.
Χημική σύνθεση των φλάντζων από κράμα χάλυβα ASTM A182 F5
| Αξία |
Γ |
Μ |
Ναι. |
S |
Π |
Αρ |
Μo |
| Α182 F5 |
0.15 |
0.3 ̇ 0.6 |
0.5 |
0.03 |
0.03 |
4 ¢ 6 |
0.044 ¢ 0.65 |
Μηχανικές ιδιότητες φλάντζας από κράμα χάλυβα ASTM A182 F5
| Αξία |
Δυνατότητα τράβηξης (Mpa) |
Δυνατότητα απόδοσης (Mpa) |
% επιμήκυνση |
| Α182 F5 |
275 |
485 |
20 |
Λεπτομερή διαδικασία κατασκευής
-
Σφυρηλάτηση:Ζεσταίνεται σε ~ 1200 °C (2192 °F), σχηματίζεται μέσω σφυρηλατήματος κλειστού πετρώματος για την επεξεργασία των κόκκων.
-
Θερμική επεξεργασία:
-
Ομαλοποίηση:Θερματίζεται στους 900-950 °C (1652-1742 °F), ψύχεται με αέρα για να βελτιωθεί η μικροδομή.
-
Επενδύσεις:Επαναθέρμανση σε 650-700 °C, κατόπιν ψύξη με αέρα για την ανακούφιση των πιέσεων και την ενίσχυση της αντοχής.
-
Επεξεργασία:Επεξεργασμένα με μηχανή CNC σύμφωνα με τις ανοχές ASME B16.5 (π.χ. διάμετρος τρύπωσης ±0,8 mm, επίπεδα επιφάνειας <0,2 mm).
-
Επιφάνεια:Ανεβασμένα δίσκια (RF) (125-250 μin RMS) για τη βέλτιστη σφράγιση των συμπίεσης.
Κατηγορίες φλάντζων
Φλάντζες από ανοξείδωτο χάλυβα: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L κλπ.
Δυαδική ατσάλινη φλέβα: UNS S31803, 2205, S31254 (254SMO)
Υπερ-διπλό ατσάλινο φλάντζο: UNS S32750, UNS S32760, UNS S32304, S31500
Φλάντζες από χάλυβα άνθρακα: ASTM A105, A105N κλπ.
Φλάντζες από κράμα χάλυβα: F1, F11, F22, F5, F9, F91 κλπ.
Φλάντζες από κράμα νικελίου όπως παρακάτω
Monel 400 & K500,
Ίνκονελ 600, 601, 617, 625, 690, 718, Χ-750.
Ενσωματωμένο 800, 800H, 800HT, 825, 925.
Χαστέλλοι C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Φλάνγκες από κράματα χαλκού: χαλκός, χαλκός και μεταλλικό όπλο
Εφαρμογές που αφορούν συγκεκριμένες βιομηχανίες
-
Πετρέλαιο & Αέριο:Μέτρηση αργού πετρελαίου σε αγωγούς υψηλής πίεσης (π.χ. πρότυπα API 14.3/AGA-3).
-
Παραγωγή ενέργειας:Μέτρηση ροής ατμού σε ανεμογεννήτριες (σύμβαση ASME PTC 6).
-
Πετροχημικά:Σωλήνες τροφοδοσίας μονάδας αιθυλενίου/κράκερ (αντιστέκει στο θραύσιμο υδρογόνου).
-
Πυρηνικά:Συστήματα βοηθητικής ψύξης (ASTM A182 F5 δεν είναι για πρωτογενείς κυκλούς αλλά χρησιμοποιούνται σε δευτερογενείς κυκλώματα).
