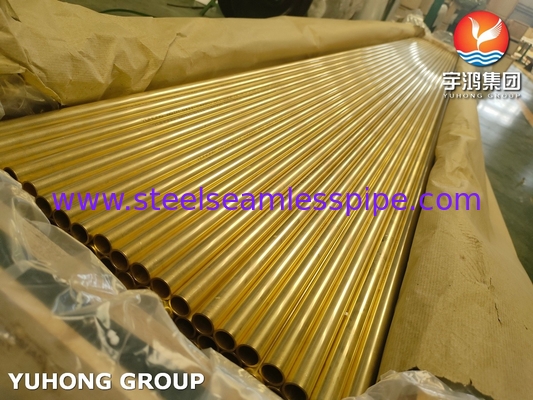

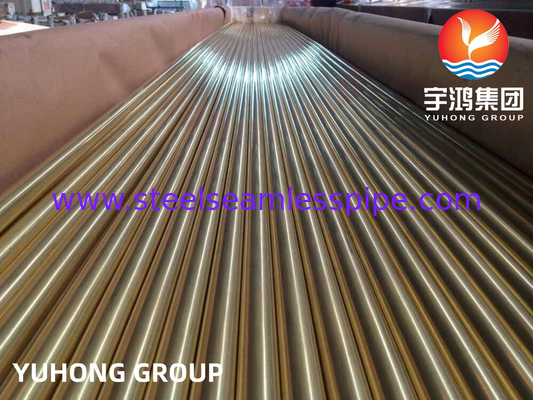

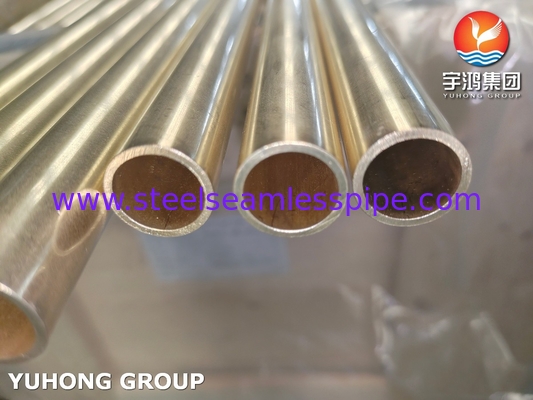

ASME SB111 C44300 Χωρίς συγκόλληση χάλκινος σωλήνας χάλκινος σωλήνας για εναλλάκτη θερμότητας

ASME B111 C44300 Τύπος από χαλκό, κράμα χαλκού, ατσάλι, άψογος σωλήνας, σωλήνας ανταλλακτήρα θερμότητας

1Γενική εικόνα υλικού

C44300 (Admiralty Brass)είναι ένα κράμα χαλκού-ζινκού με ενισχυμένη αντοχή στη διάβρωση, που χρησιμοποιείται κυρίως σε ανταλλακτές θερμότητας, συμπυκνωτές και θαλάσσιες εφαρμογές.

• Σύνθεση:

  • Κου (Κουπίριος): 70·73%

  • Zn (Zinc): Υπόλοιπο

  • Σν (Κύλινδρο): 0,9·1,2% (προστίθεται για τη βελτίωση της αντοχής στη διάβρωση)

  • Ως (αρσενικό): 0,02· 0,06% (για την αναστολή της αποζινκίωσης)

2Βασικά πρότυπα

•

• ΑΣΜΕ Β111:

  • Τίτλος:Πρότυπο για αδιάβροχο σωλήνα και σωλήνα χαλκού και κράματος χαλκού

  • Πεδίο εφαρμογής: Προσδιορίζει τις απαιτήσεις για τους άψογους σωλήνες από χαλκό και κράματα χαλκού, συμπεριλαμβανομένων των διαστάσεων, των ανοχής, των μηχανικών ιδιοτήτων και των μεθόδων δοκιμής.

  • C44300 Συμμόρφωση: Καλύπτει τη χημική σύνθεση, τις ονομασίες θερμοκρασίας (π.χ. O60, H58) και τα κριτήρια απόδοσης.

3. Χαρακτηριστικά απόδοσης

•

• Αντίσταση στη διάβρωση:

  • Εξαιρετική αντοχή σεαλμυρό νερό,ατμό, καιβιομηχανικά υγρά ψύξηςλόγω των πρόσθετων υλών κασσίτερου και αρσενικού.

  • Αντιστέκεταιαποζυντικοποίησηκαιδιάβρωση-διάβρωσησε περιβάλλοντα υψηλών ταχυτήτων.

• Θερμική αγωγιμότητα: Υψηλή θερμική απόδοση (≈109 W/m·K), ιδανική για εφαρμογές μεταφοράς θερμότητας.

• Μηχανικές ιδιότητες:

  • Δυνατότητα τράβηξης: 330-450 MPa (ανάλογα με την θερμοκρασία)

  • Δυνατότητα απόδοσης: 125 ̊345 MPa

  • Σκληρότητα: 55 ̊155 HV

4Εφαρμογές

•

• Χρησιμοποιείται για την κατασκευή ηλεκτρικών συσσωρευτών:

  • Συσσωρευτές σταθμών ηλεκτροπαραγωγής, συστήματα HVAC, και ανταλλακτές θερμότητας διυλιστηρίων.

  • Προτιμάται στα θαλάσσια περιβάλλοντα λόγω της αντοχής του στο αλμυρό νερό.

• Ναυπηγική:

  • Σωλήνες θαλασσινού νερού, συμπυκνωτές πλοίων και συστήματα αφαλάτωσης.

• Βιομηχανικά συστήματα ψύξης:

  • Χημική επεξεργασία, κυκλώματα ψύξης πετρελαίου και αερίου.

5. Κατασκευή και δοκιμές (ASME B111)

•

• Διαδικασία έλξης σωλήνων: Παρασκευάζεται με ακροβίαση ή ψυχρή έλξη για να εξασφαλιστεί ομοιόμορφη μικροδομή.

• Ονομασίες θερμοκρασίας:

  • O60 (Αναψυγμένο): μαλακό, υψηλή ευελιξία για το σχηματισμό.

  • Ηλεκτρονική συσκευή: Μεγαλύτερη αντοχή για δομικές εφαρμογές.

• Υποχρεωτικές δοκιμές:

  • Υδροστατική/πνευματική δοκιμήΑσφαλίζει τη στεγανότητα.

  • Δοκιμασία ρεύματος δίνης (ET)Ανιχνεύει ελαττώματα επιφάνειας.

  • Δοκιμές ισοπέδωσης/καύσης: Επικυρώνει την ευελιξία.

6. Πλεονεκτήματα έναντι άλλων κράματος χαλκού

7. Συμμόρφωση και Πιστοποίηση

•

• Συμμόρφωση με την ASME B111: Απαιτεί πιστοποίηση της χημικής σύνθεσης, των μηχανικών ιδιοτήτων και των ανοχής διαστάσεων.

• Πρόσθετες Πιστοποιήσεις:

  • ΑΣTM Β111: Αποτελεί ισοδύναμο με το πρότυπο ASME B111 για αδιάβροχους σωλήνες από κράμα χαλκού.

  • EN 12451: Ευρωπαϊκό πρότυπο για αδιάβροχους σωλήνες από κράμα χαλκού.
