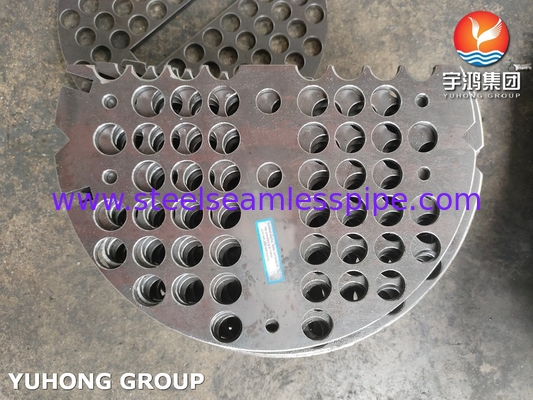

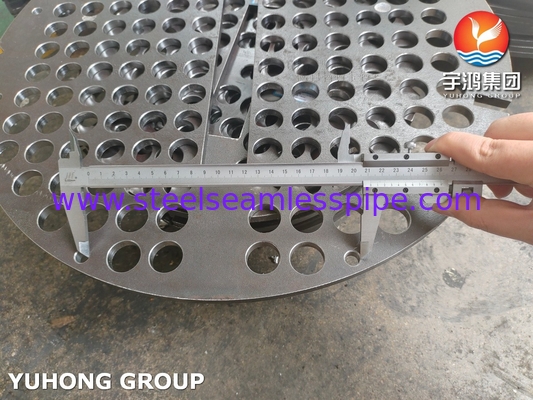

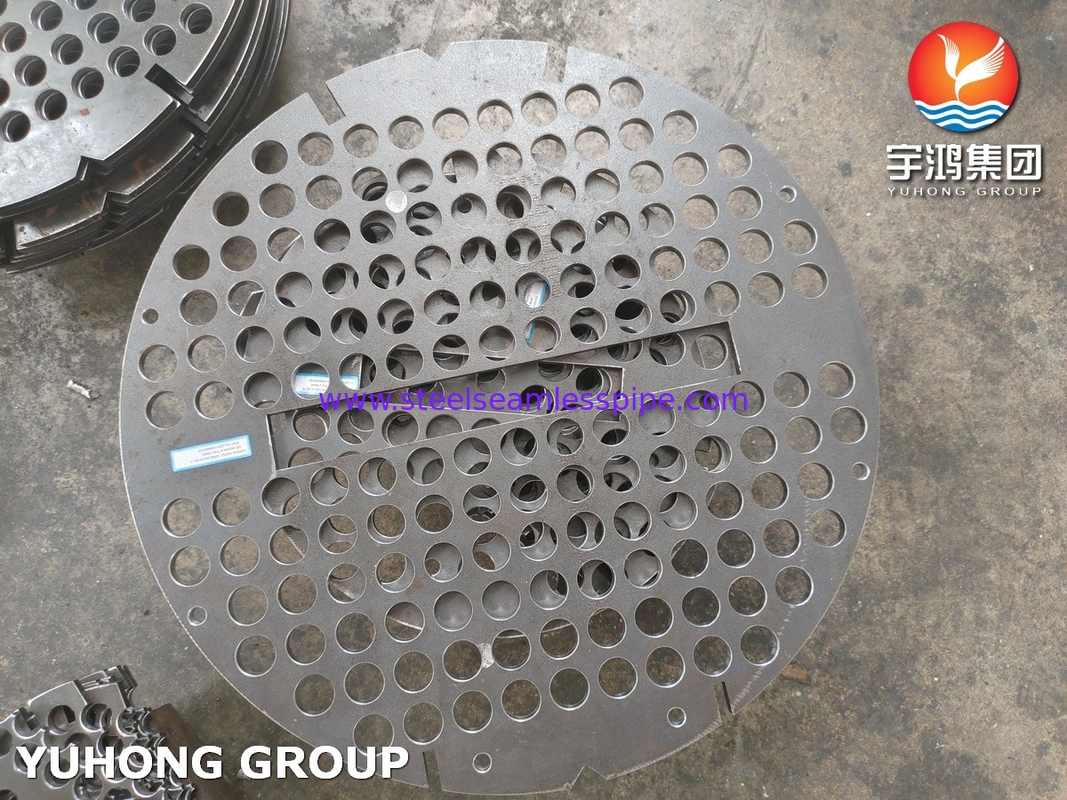

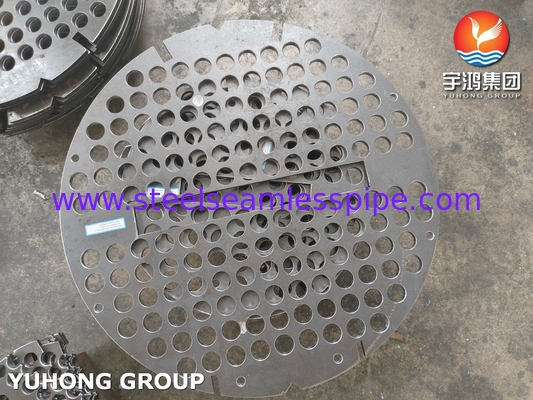

ASME SA516 Gr.70 Ατσάλινη πλάκα προβολέα λέβητα και πλάκες στήριξης δοχείων υπό πίεση

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Αριθμό μοντέλου:	Πίνακας προφυλάκισής από χάλυβα άνθρακα ASME SA516 Gr.70

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pc
Συσκευασία λεπτομέρειες:	Περίπτωση/παλέτα πτυχών ξύλινη
Χρόνος παράδοσης:	7 ημέρες
Όροι πληρωμής:	Λ/Κ,Τ/Τ

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (277)

Άνευ ραφής σωλήνας ανοξείδωτου (269)

Διπλός σωλήνας ανοξείδωτου (128)

Διπλός σωλήνας ανοξείδωτου (27)

Τύπος βελόνας (86)

Τύπος πτερύγας (596)

θερμοανταλλάκτης (10)

σωλήνας ανταλλακτών θερμότητας (419)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (37)

Ανταλλάκτης θερμότητας Tubesheet (117)

διάφραγμα ανταλλακτών θερμότητας (35)

Ψυκτικό αέρα (7)

Κύπελλο πίεσης (2)

ενωμένος στενά ανοξείδωτο σωλήνας (57)

Ενωμένος στενά ανοξείδωτο σωλήνας (113)

Σωλήνας κραμάτων νικελίου (258)

Σωλήνας κραμάτων νικελίου (75)

Σωλήνας κραμάτων χαλκού (210)

Σωλήνας χάλυβα κραμάτων (173)

Σωλήνας τιτανίου (9)

φωτεινός ανοπτημένος σωλήνας (153)

Σωλήνας λεβήτων (138)

συναρμολόγηση χάλυβα (784)

Φλάντζα χάλυβα (574)

Άλλα (384)

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία του προϊόντος:	Πλάκα προβολέα / στήριξης	Τύπος:	ΑΣTM A516, ASME SA516
Υλικό:	Κατηγορία 70, 70N	Σχήμα:	Σύμφωνα με το αίτημα του πελάτη.
Μέγεθος:	Σύμφωνα με το αίτημα του πελάτη.
Επισημαίνω:	Επικαιροποιημένη συσκευή , Πλάκες στήριξης λέβητα και δοχείων υπό πίεση , Επικαιροποιημένη συσκευή για την παρακολούθηση των οπτικών επαφών

ASME SA516 GR.70 Πλάκα υποστήριξης φελλού από άνθρακα για δοχεία υπό πίεση

Το ASME SA516 Gr. 70 είναι μια υψηλής ποιότητας πλάκα χάλυβα άνθρακα που χρησιμοποιείται συνήθως στην κατασκευή δοχείων πίεσης και βιομηχανικών εξαρτημάτων λέβητα.Συμπεριλαμβανομένης της καλής αντοχής στη τράβηξη και της αντοχής, το υλικό αυτό είναι ιδιαίτερα κατάλληλο για εφαρμογές σε περιβάλλοντα που απαιτούν αντοχή στις διακυμάνσεις πίεσης και θερμοκρασίας.Αυτές οι πλάκες έχουν σχεδιαστεί για να παρέχουν δομική υποστήριξη και να καθοδηγούν τη ροή των υγρώνΗ ικανότητά τους να αντέχουν στρες και κόπωση τους καθιστά δημοφιλή επιλογή σε βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, η χημική επεξεργασία και η παραγωγή ενέργειας.

Αντίστοιχη κλάση της πλάκας ASME SA516 κλάσης 70

Βρετανικό πρότυπο	Ευρωpiαϊκό κανόνα	Ασφάλεια	ΔΙΝ
BS1501-224-490Α/Β	EN10028 P355GH	Α/SA516 ∆ βαθμός 70	Επικεφαλής

Χημικές απαιτήσεις της πλάκας ASME SA516 κλάσης 70

Στοιχείο	Σύνθεση σε %
	Αξία 55 [Τέκτης 380]	Αξία 60 [Βάση 415]	Τάξη 65 [Βάση 450]	Βαθμός 70 [Βάση 485]
Άνθρακα, μέγιστο α,β:
[12.5 mm] και κάτω	0.18	0.21	0.24	0.27
Πάνω από 12,5 έως 50 mm, incl.	0.20	0.23	0.26	0.28
Πάνω από 50 έως 100 mm, incl.	0.22	0.28	0.25	0.30
Πάνω από 100 έως 200 mm, incl.	0.24	0.27	0.29	0.31
Πάνω από 200 χιλιοστά.	0.26	0.27	0.29	0.31
Μαγγάνιο:
[12.5 mm] και κάτω
Ανάλυση θερμότητας	0.60 ∙0.90	00,60· 0,90 γ	0.85 ̇1.20	0.85 ̇1.20
Ανάλυση προϊόντων	0.55 ∙0.98	00,55 ̇ 0,98 γ	0.79 ̇1.30	0.79 ̇1.30
Πάνω από μισή ίντσα.
Ανάλυση θερμότητας	0.60 ̇1.20	0.85 ̇1.20	0.85 ̇1.20	0.85 ̇1.20
Ανάλυση προϊόντων	0.55 ̇1.30	0.79 ̇1.30	0.79 ̇1.30	0.79 ̇1.30
Φωσφόρος, μέγιστο α	0.25	0.25	0.25	0.25
Θείο, μέγιστο α	0.25	0.25	0.25	0.25
Σιλικόνη
Ανάλυση θερμότητας	0.15 ∙0.40	0.15 ∙0.40	0.15 ∙0.40	0.15 ∙0.40
Ανάλυση προϊόντων	0.13 ∙0.45	0.13 ∙0.45	0.13 ∙0.45	0.13 ∙0.45
α Εφαρμόζεται τόσο στις θερμικές όσο και στις αναλύσεις προϊόντων. Για κάθε μείωση κατά 0,01 ποσοστιαία μονάδα κάτω από το καθορισμένο ανώτατο όριο για τον άνθρακα, επιτρέπεται αύξηση κατά 0,06 ποσοστιαία μονάδα πάνω από το καθορισμένο ανώτατο όριο για το μαγγάνιο, έως ένα ανώτατο όριο.50% με θερμική ανάλυση και 1,60 % με ανάλυση προϊόντος. γ Οι πλάκες κλάσης 60 με πάχος 12,5 mm και μικρότερο μπορούν να περιέχουν 0,851,20% μαγγάνιο σε θερμική ανάλυση και 0,791,30% μαγγάνιο σε ανάλυση προϊόντος.

Απαιτήσεις ελαστικότητας της πλάκας ASME SA516 κλάσης 70

ΑΣTM A516	Αξία 55 [381]	Αξία 60 [415]	Τάξη 65 [450]	Βαθμός 70 [485]
Δυνατότητα τράβηξης, ksi [MPa]	5575 [380515]	60·80 [415·550]	6585, [450585]	70·90 [485·620]
Δυνατότητα απόδοσης, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Εκτείνεται σε 200 mm, min, % b	23	21	19	17
Εκτείνεται σε 50 mm, min, % b	27	25	23	21
a Καθορίζεται είτε με τη μέθοδο της αντιστάθμισης 0,2%, είτε με τη μέθοδο της υποφόρτωσης με επέκταση 0,5%. β Βλέπε προδιαγραφή A20/A20M για τη ρύθμιση της επιμήκυνσης.

Πλεονεκτήματα της πλάκας ASME SA516 Gr. 70:

Κόστος-αποτελεσματικότητα: Πιο προσιτό για μεγάλα έργα.
Εύκολη κατασκευή: Εξαιρετική συγκόλληση και διαμόρφωση.
Καλές επιδόσεις: επαρκείς μηχανικές ιδιότητες για διάφορες εφαρμογές.
Πολλαπλομορφία: Κατάλληλο για μια σειρά βιομηχανιών όπου η ακραία αντοχή στη διάβρωση δεν αποτελεί κύριο πρόβλημα.

Άλλα υλικά

Τύπος υλικών	Τεχνικές απαιτήσεις * σύμφωνα με
Ατσάλι ατσάλινο διπλού τύπου	Η μέθοδος ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Ατσάλι ατσάλι	Η μέθοδος ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Χάλυβα άνθρακα	Αρμόδια για την παραγωγή των προϊόντων που αναφέρονται στο σημείο 1 του παρόντος παραρτήματος.2
Σιδηρούχιο	Η μέθοδος ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Τιτάνιο	Αξιολόγηση των επιπέδων και των διαστάσεων των υδάτων1- Γεια σου, Γκρέι.2- Γεια σου, Γκρέι.5- Γεια σου, Γκρέι.7- Γεια σου, Γκρέι.12- Γεια σου, Γκρέι.16
Χάλυβα	Ασφάλεια και προστασία των πετρελαϊκών προϊόντων
Άλλα είδη από μέταλλο	Η μέθοδος ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Άλλες χημικές ουσίες	Η μέθοδος ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Σύνθετο 20	Αρμόδια για την κατασκευή συσκευών με κινητήρα
Χέιστελοϊ	Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Υλικά επικάλυψης	Ασφάλεια και διαφάνεια Πλαστική επένδυση εκρήξεων, κατασκευής υλικών 2 σε 1 ή 3 σε 1.
Υλικά επικάλυψης	Τιτάνιο-χάλυβα, νικέλιο-χάλυβα, τιτάνιο- χαλκό, Ατσάλι από ανοξείδωτο χάλυβα - Ατσάλι από άνθρακα, κράματα - Χάλυβα κλπ.

Εφαρμογή

Υπό πίεση δοχεία
- Χρησιμοποιείται ως εσωτερικό συστατικό για την κατεύθυνση της ροής του υγρού και την ενίσχυση της ανάμειξης, βελτιώνοντας έτσι την αποτελεσματικότητα του δοχείου.
Καυστήρες:
- Χρησιμοποιείται σε λέβητες ατμού για την υποστήριξη επιφανειών μεταφοράς θερμότητας και τη διαχείριση της κυκλοφορίας του νερού.
Μεταλλουργοί θερμότητας:
- Λειτουργία ως προφυλακτήρες σε ανταλλακτές θερμότητας για τη βελτίωση της θερμικής απόδοσης με την κατεύθυνση της ροής του υγρού και την πρόληψη των αναταραχών.
Χημική μεταποίηση:
- Χρησιμοποιείται σε αντιδραστήρες και μονάδες αποθήκευσης για να βοηθήσει στη ανάμειξη και αντίδραση χημικών ουσιών, παρέχοντας παράλληλα δομική ακεραιότητα.
Βιομηχανίες πετρελαίου και φυσικού αερίου
- Εφαρμόζεται σε διαχωριστές και δεξαμενές για να διευκολύνει τον διαχωρισμό πετρελαίου, αερίου και νερού, εξασφαλίζοντας αποτελεσματική λειτουργία υπό υψηλή πίεση.
Ηλεκτρικοί σταθμοί:
- Χρησιμοποιείται τόσο σε ορυκτά καύσιμα όσο και σε πυρηνικά εργοστάσια ως μέρος συστημάτων ψύξης και συστημάτων ανάκτησης θερμότητας για τη διασφάλιση βέλτιστων επιδόσεων.
Εγκαταστάσεις επεξεργασίας νερού:
- Λειτουργούν ως βασικά συστατικά σε διασαφιστές και δεξαμενές ιζηματοποίησης για τη βελτίωση της ποιότητας του νερού μέσω αποτελεσματικής διαχείρισης της ροής.
Βιομηχανία τροφίμων και ποτών
- Ορισμένες εφαρμογές μπορεί να απαιτούν πλάκες SA516 Gr. 70 για δομική υποστήριξη σε εξειδικευμένες διεργασίες, υπό την προϋπόθεση ότι εφαρμόζεται κατάλληλη επικάλυψη για αντοχή στη διάβρωση.
Φαρμακευτική κατασκευή:
- Σε ορισμένες περιπτώσεις, χρησιμοποιούνται σε αντιδραστήρες και δοχεία, εξασφαλίζοντας ισχυρές και ανθεκτικές δομές στήριξης.
