Επικαιροποιημένη συσκευή που χρησιμοποιείται για την επεξεργασία υδραυλικών υλικών

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	API, PED,
Αριθμό μοντέλου:	EN1092-1 304L

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	USD
Συσκευασία λεπτομέρειες:	Κουτί από πλεξούδες ξύλο
Χρόνος παράδοσης:	7 ημέρες
Όροι πληρωμής:	L/C,T/T
Δυνατότητα προσφοράς:	1000 τόνοι ανά μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (327)

Άνευ ραφής σωλήνας ανοξείδωτου (322)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (36)

Τύπος βελόνας (152)

Τύπος πτερύγας (698)

θερμοανταλλάκτης (24)

σωλήνας ανταλλακτών θερμότητας (456)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (46)

Ανταλλάκτης θερμότητας Tubesheet (124)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (10)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (130)

Σωλήνας κραμάτων νικελίου (271)

Σωλήνας κραμάτων νικελίου (96)

Σωλήνας κραμάτων χαλκού (247)

Σωλήνας χάλυβα κραμάτων (208)

Σωλήνας τιτανίου (20)

φωτεινός ανοπτημένος σωλήνας (173)

Σωλήνας λεβήτων (151)

συναρμολόγηση χάλυβα (855)

Φλάντζα χάλυβα (655)

Άλλα (404)

Εξαρτήματα Επένδυσης (8)

Λεπτομερής Περιγραφή Προϊόντος

Μάρκα:	ΓΙΟΥΧΟΝΓΚ	Πρότυπο:	EN1092-1
Υλικό:	304L	ΠΝ:	10, 16
DN:	50, 100	Τύπος:	01/Α
Σχέδια των φλαντζών:	Πολλαπλούς	Εφαρμογές:	Υδραυλικά συστήματα ελέγχου
Επισημαίνω:	en1092-1 επίπεδη φλάντσα συγκόλλησης , 1.4404 επίπεδη φλέγγια συγκόλλησης , 1.4307 επίπεδη φλέγγια συγκόλλησης

Επικαιροποιημένη συσκευή που χρησιμοποιείται για την επεξεργασία υδραυλικών υλικών

Κάθε ταξινόμηση της YUHONG'S επισημαίνεται με την ένδειξη EN 1092-1 (δηλαδή το πρότυπο αναφοράς) ακολουθούμενη από διψήφιο αριθμό που υποδεικνύει την κατασκευή της φλάντζας,και ένα γράμμα που να υποδεικνύει το είδος της επιφάνειας σφράγισης της φλάντζας.

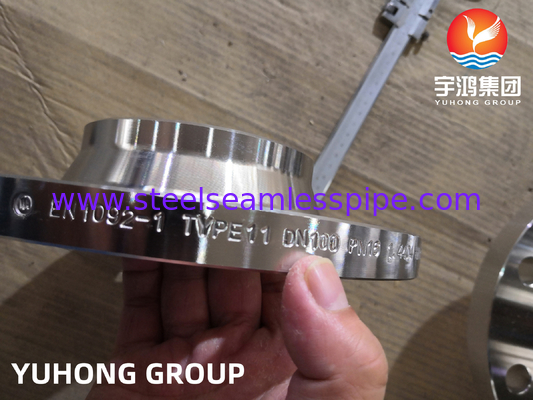

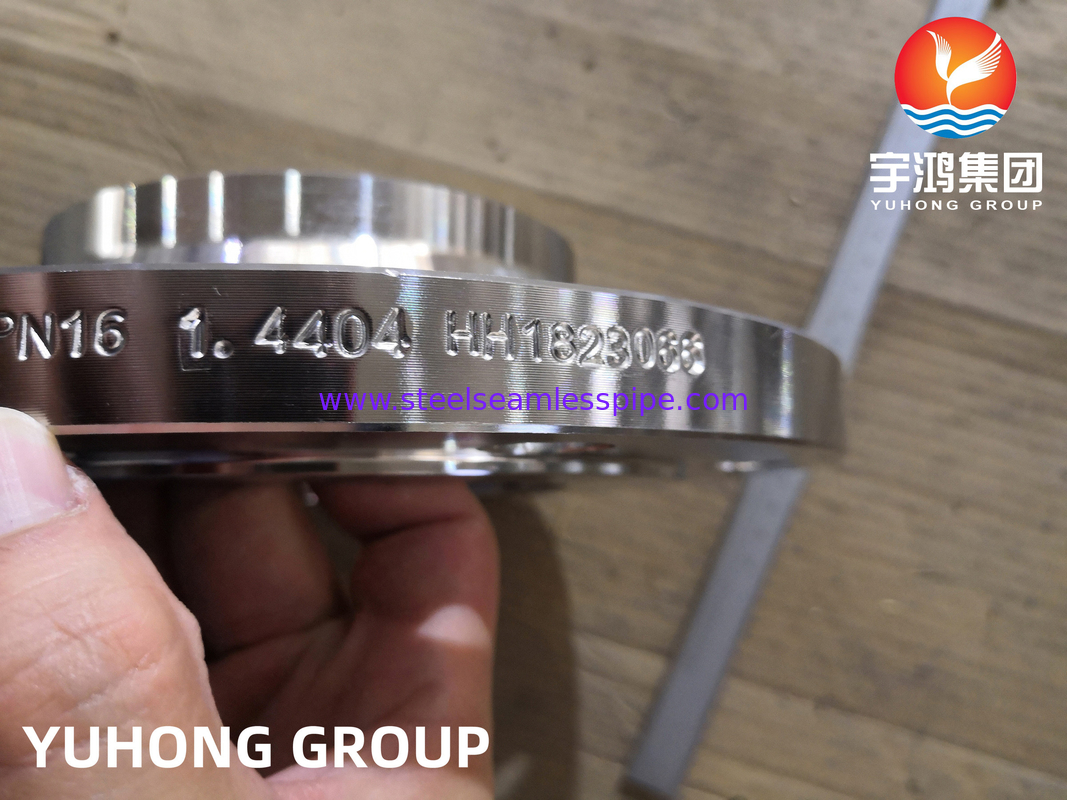

Η επισήμανση στην πλευρά όλων των τύπων φλάντζων περιλαμβάνει όχι μόνο την ένδειξη EN 1092-1 ΤΥΠΟΣ___, αλλά και πληροφορίες σχετικά με το PN,DN και χύτευση της πρώτης ύλης που χρησιμοποιήθηκε για την κατασκευή της φλάντζης.

Επικαιροποιημένη συσκευή που χρησιμοποιείται για την επεξεργασία υδραυλικών υλικών 0

Οι χώρες της Ευρώπης εγκαταστήσουν κυρίως φλάντζες σύμφωνα με το πρότυπο EN 1092-1 FLANGE STANDARD (σφυρηλατημένες φλάντζες από ανοξείδωτο χάλυβα).το πρότυπο EN 1092-1 έχει τις βασικές μορφές φλάντζας, όπως πλεξίτης λαιμού συγκόλλησης, τυφλή πλεξίτης, πλεξίτης πλέγματος, πλεξίτης πλέγματος (πλεξίτης ISO7-1 αντί για NPT), συγκόλληση στο κολάρο, πλεξίτης πλέγματος,και φλάντζες προσαρμογών, όπως ελαστικές συσκευές GD για ζεύξη φλάντζωνΟι διάφορες μορφές φλάντζων στο πλαίσιο του προτύπου EN 1092-1 (Ευρωπαϊκό Πρότυπο Euronorm) αναφέρονται στο όνομα της φλάντζης μέσω του τύπου.

Τύπος φλάντζας (τύπος) σύμφωνα με το DIN EN 1092-1
EN 1092-1 τύπος 01 (Φαρσέδες πλάκας για συγκόλληση)	13 (φλάντζες με νήματα)
EN 1092-1 τύπου 02 (Φλάνσες χαλαρών πλακών με κολάρο πλακών συγκόλλησης)	21 (ενιαίες φλάντζες)
EN 1092-1 τύπου 04 (Φλάνσες χαλαρών πλακών με κολάρο λαιμού συγκόλλησης)	32 (Συλλεκτικά κολάρα πλάκας)
EN 1092-1 τύπου 05 (κενές [τυφλές] φτερούγες)	33 (Τέλη σωλήνων με λωρίδες)
EN 1092-1 τύπου 11 (φλάντζες λαιμού συγκόλλησης)	EN 1092-1 34 (Κολάρα λαιμού με συγκόλληση)
EN 1092-1 12 (Χουμπέντες για συγκόλληση)	36 (Πεσμένος κολάρος με μακρύ λαιμό)
	37 (Πίεση κολάρου)

Αξία:	X2CrNi18-9
Αριθμός:	1.4307
Κατανομή:	Ατσάλι μη χαλυβουργικό
Πυκνότητα:	70,9 g/cm3

Επικεφαλής	Ασφάλεια
1.4301 /1.4307	ΑISI 304 / 304L
1.4401 / 1.4404	ΑISI 316 / 316L
1.4541	AISI 321
1.4571	AISI 316Ti

Ιδιότητες

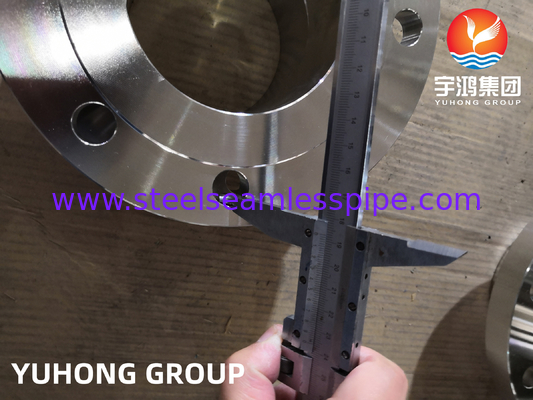

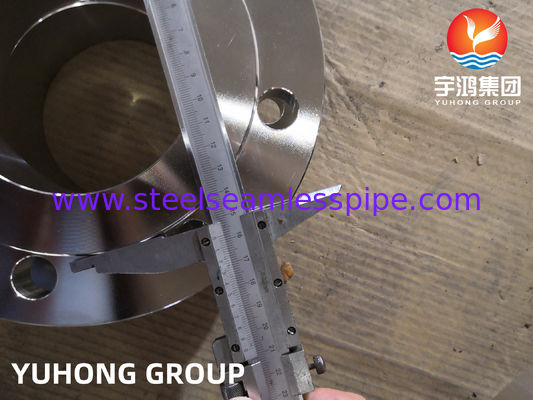

Μέγεθος:	DN50 2" (ø 60,3 mm)
Μέγεθος τρύπας (mm):	60.3
Τύπος υλικού:	304 (L)
Στάδιο πίεσης:	PN10, PN16
Αριθμός τρυπών:	4 x M16
Εξωτερική διάμετρος (mm):	165
Διαστήματα τρύπων:	125 χιλιοστά

Μέγεθος

Διάσταση Α	20
Διάσταση Β	165
Διάσταση C	60,3
Διάσταση D
Διάσταση Ε	125

Τύπος: τύποι προσώπων επαφής	DIN EN 1092-1
Χωρίς Ψηφό Πρόσωπο	Έντυπο Α
Ανυψωμένο πρόσωπο (Rz = 160 Μηχανικά στροφή)	Έντυπο Β1
Ανυψωμένο πρόσωπο (Rz = 40 Μηχανικά περιστραμμένο)	Έντυπο Β1
Ανυψωμένο πρόσωπο (Rz = 16 Μηχανικά στροφή)	Έντυπο Β2
Γλώσσα σύμφωνα με το DIN2512	Έντυπο Γ
Σχοινιά σύμφωνα με το DIN 2512	Έντυπο D
Άνδρας σύμφωνα με την DIN 2513	Έντυπο Ε
Γυναίκα Σύμφωνα με την DIN 2513	Έντυπο F
Γυναίκα Σύμφωνα με την DIN 2514	Έντυπο Γ
Άνδρας σύμφωνα με την DIN 2514	Έντυπο H
