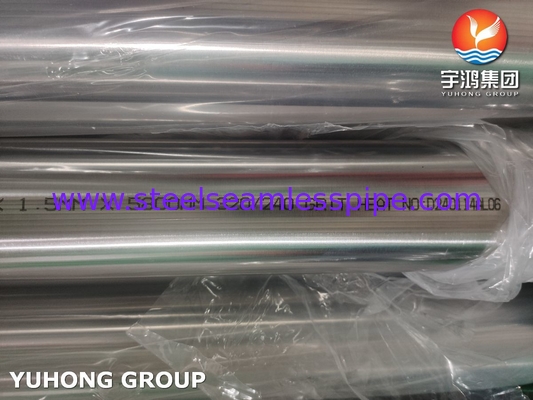

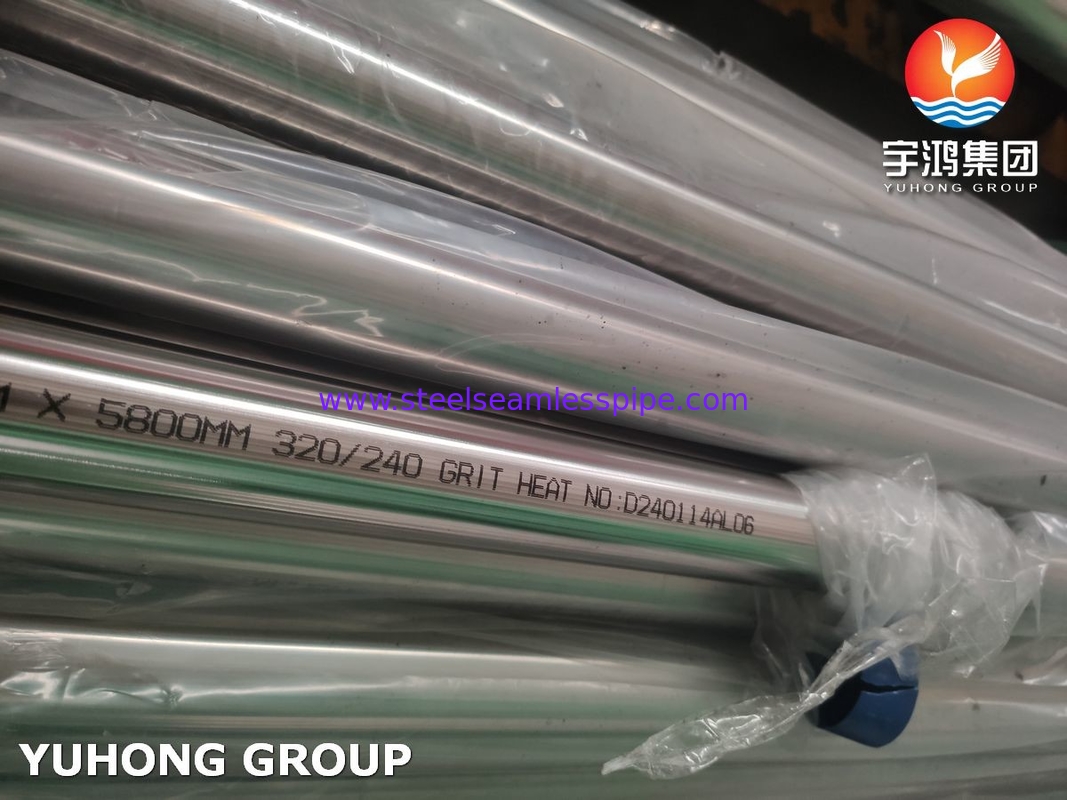

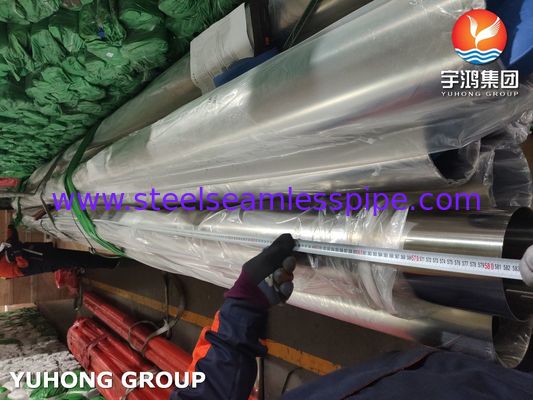

ΑΣTM A270TP304Υγιεινές σωλήνες από ανοξείδωτο χάλυβα εσωτερικά και εξωτερικά γυαλισμένα 320/240
The ASTM A270 specification outlines the requirements for seamless and welded austenitic and ferritic stainless steel sanitary tubing intended for use in the dairy and food industry and having special surface finishesΗ συμμόρφωση με το πρότυπο αυτό εξασφαλίζει ότι ο σωλήνας πληροί συγκεκριμένα κριτήρια ποιότητας και καθαριότητας.Το πρότυπο ASTM A270 ορίζει ότι ο υγιεινός σωλήνας πρέπει να έχει γυαλισμένο φινίρισμα τόσο εσωτερικά όσο και εξωτερικά.Το φινίρισμα της επιφάνειας συμβάλλει στη μείωση του κινδύνου ανάπτυξης βακτηρίων και διευκολύνει το καθαρισμό και τη διατήρηση υγιεινών συνθηκών του σωλήνα.
Διάλογος μεγεθών σωλήνων υγιεινής από ανοξείδωτο χάλυβα ASTM A270
Ο υγειονομικός ατσάλινος σωλήνας ASTM A270 αναφέρεται συνήθως στις μικρές διαμέτρους σωλήνων, συνήθως από 1/2 ′′ έως 2 1/2 ′′, πάχος από 0.049 ίντσες (1.24 mm) έως 0.15 ίντσες (3.81 mm).
Η μέγιστη εξωτερική διάμετρος των σωλήνων ASTM A270 είναι 12 ίντσες (304,8 mm).
Σωλήνες ASTM A270, που χρησιμοποιούν το ίντσιο-λίβρα ως τυποποιημένη μονάδα μέτρησης.
Η ανοχή πάχους τοίχου δεν πρέπει να διαφέρει περισσότερο από 12,5%.
|
Ανεκτικότητα
|
α) Εξωτερική διάμετρος: +/- 0,2 mm |
| β) Πλούτος: +/- 0,02 mm |
| γ) Μέγεθος: +/- 5 mm |
| Τέλος |
ΠΕ/Καθαρές άκρες, BE/Κουφτερές άκρες |
| Τεχνική |
Κρύο έλξη |
| Εφαρμογή |
Χημική βιομηχανία, διακόσμηση, κτίριο, εργοστάσιο τροφίμων κλπ. |
| Δοκιμή |
Δοκιμή Squash, εκτεταμένη δοκιμή, δοκιμή πίεσης νερού, δοκιμή κρυσταλλικής σήψης, θερμική επεξεργασία, NDT |
Χημική σύνθεση των σωλήνων ASTM A270 TP304 SS
| Αξία |
Γ |
Μ |
Ναι. |
Π |
S |
Αρ |
Μo |
Νι |
N |
| 304 |
ελάχιστο. |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
18.0 |
Επικεφαλής |
8.0 |
Επικεφαλής |
| Μαξ. |
0.08 |
2.0 |
0.75 |
0.045 |
0.030 |
20.0 |
|
10.5 |
0.10 |
Εργαλεία για την κατασκευή σωλήνων
| Αξία |
Δυνατότητα τράβηξης (MPa) min |
Δυνατότητα απόδοσης 0,2% ρύπανση (MPa) min |
Εκτείνεται (% σε 50 mm) min |
Σκληρότητα |
| Rockwell B (HR B) μέγιστο |
Brinell (HB) μέγιστο |
| 304 |
515 |
205 |
40 |
92 |
201 |
Αντιπροσωπευτική κλάση του σωλήνα ASTM A270 TP304 SS
| Αξία |
Αριθμός UNS |
Παλιά Βρετανία |
Euronorm |
Σουηδικά Ες Ες |
Ιαπωνικά JIS |
| Β.Σ. |
Ενα |
- Όχι, όχι. |
Ονομασία |
| 304 |
S30400 |
304S31 |
58Ε |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |

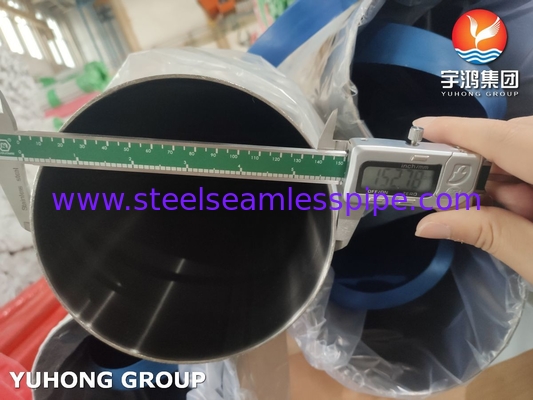

Ανεπάρκειες διαστάσεων
όλες οι διαστάσεις σε ίντσες (mm)
| Μέγεθος OD |
Ονομαστικός τοίχος |
Εξωτερική διάμετρος |
Διάρκεια |
Τείχος |
| |
| 1/2" (12.7) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3/4" (19.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1" (25.4) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1-1/2" (38.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2 " (50.8) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2-1/2" (63,5) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| " (76.2) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 4" (101.6) |
0.083" (2.11) |
+/- 0,015" (0,38) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 6" (152.4) |
0.083" (2.11) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 6" (152.4) |
0.109" (2.77) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 8" (203.2) |
0.109" (2.77) |
+0.061" (1.55)/-0.031" (0.79) |
+1" (25.4) - 0 |
+/-10,0% |
Εκτός από το γυαλισμένο φινίρισμα που καθορίζεται από το πρότυπο ASTM A270, ορισμένοι κατασκευαστές προσφέρουν ηλεκτροφονίστρωση ως πρόσθετη επεξεργασία επιφάνειας για υγιεινές σωλήνες.Η ηλεκτροφώτιση είναι μια ηλεκτροχημική διαδικασία που εξομαλύνει και εξομαλύνει την μεταλλική επιφάνεια σε μικροσκοπικό επίπεδο, βελτιώνοντας περαιτέρω την αντοχή στη διάβρωση και την καθαριότητα του σωλήνα.Αυτό το επιπλέον βήμα μπορεί να είναι ιδιαίτερα ωφέλιμο σε εφαρμογές όπου η εξαιρετική τελική επιφάνεια είναι απαραίτητη για τη διατήρηση των υψηλότερων επιπέδων υγιεινής.
Εφαρμογή
1Βιομηχανία τροφίμων και ποτών: Χρησιμοποιείται στην παραγωγή γαλακτοκομικών προϊόντων, τροφίμων και ποτών, όπου η υγιεινή και η καθαριότητα είναι εξαιρετικά σημαντικές.
2Φαρμακευτική βιομηχανία: Ο υγιεινός σωλήνας χρησιμοποιείται στην κατασκευή φαρμακευτικών προϊόντων για να εξασφαλιστεί η καθαρότητα και η στείρωση του περιβάλλοντος παραγωγής.
3Βιοτεχνολογική βιομηχανία: Σε εφαρμογές βιοτεχνολογίας όπου η διατήρηση των ασηπτικών συνθηκών είναι ζωτικής σημασίας, όπως στην παραγωγή βιοφαρμακευτικών προϊόντων και άλλων βιολογικών προϊόντων.
4- Επεξεργασία και διανομή νερού: Ο σωλήνας χρησιμοποιείται σε υγειονομικά συστήματα αγωγών για τη μεταφορά πόσιμου νερού, όπου η διατήρηση των υγειονομικών συνθηκών είναι απαραίτητη για την πρόληψη της μόλυνσης.
5Εμπορικές και βιομηχανικές εφαρμογές: Χρησιμοποιείται επίσης σε διάφορα εμπορικά και βιομηχανικά περιβάλλοντα όπου απαιτούνται καθαρές και υγιεινές συνθήκες, όπως σε καθαρά δωμάτια, εργαστήρια,και ορισμένες διαδικασίες παραγωγής.
