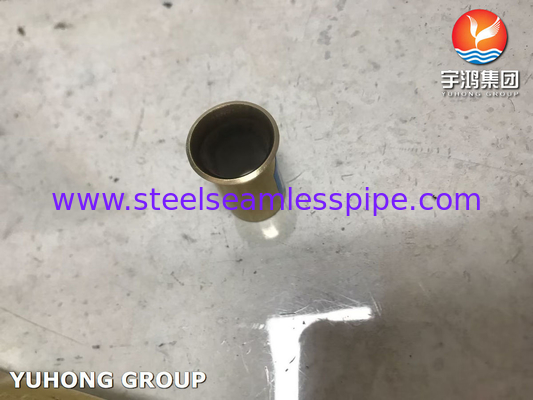

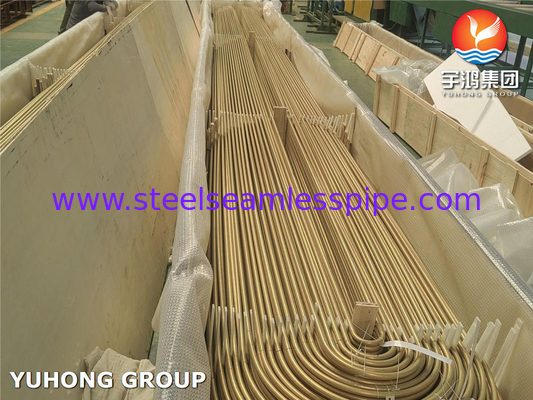

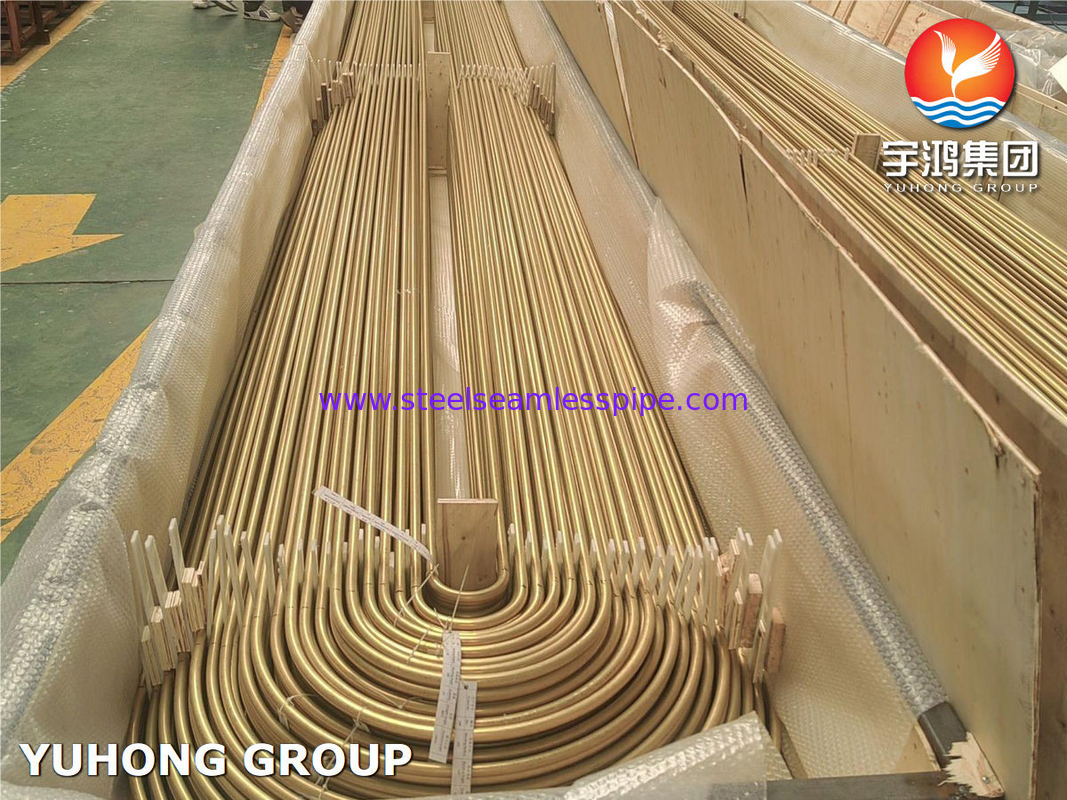

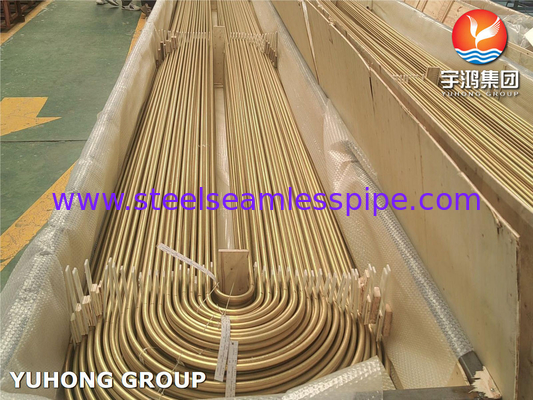

ASTM B111 C68700 Χάλυβας από κράμα χαλκού, αδιάβροχο σωλήνα U Bend για εναλλάκτη θερμότητας

ASTM B111 C68700 Σωλήνας από Κράμα Χαλκού και Αλουμινίου Χωρίς Ραφή για Συμπυκνωτή

Σωλήνας από Ορείχαλκο Αλουμινίου - C68700 - Αντιστέκεται στη δράση του αλατούχου και μαύρου νερού υψηλής ταχύτητας, που χρησιμοποιείται συνήθως σε σωλήνες συμπυκνωτή. Το κύριο χαρακτηριστικό του C68700 είναι η υψηλή του αντοχή σε επιθέσεις κλονισμού. Οι σωλήνες αυτού του κράματος συνιστώνται για την ψύξη θαλάσσιων και χερσαίων σταθμών παραγωγής ενέργειας με υψηλές ταχύτητες νερού.

Οι σωλήνες μας ASTM B111 C68700 χρησιμοποιούνται ευρέως σε επιφανειακούς συμπυκνωτές, εναλλάκτες θερμότητας και εξατμιστές. Έχουν υψηλή αντοχή σε υψηλές θερμοκρασίες, εξαιρετική αντοχή στη διάβρωση και καλή αντοχή στην ερπυσμό. Το C68700 έχει ιδιαίτερα καλή αντοχή στη διάβρωση στο θαλασσινό νερό

Το C68700 έχει ιδιαίτερα καλή αντοχή στη διάβρωση στο θαλασσινό νερό. Τα C44300 και C68700 έχουν καλή αντοχή στη διάβρωση. Το C68700 ανόπτηθηκε στην κατάσταση O61. Η χαμηλότερη αντοχή σε εφελκυσμό είναι 345Mpa και η χαμηλότερη αντοχή διαρροής είναι 125Mpa.

Το C68700 έχει πυκνότητα 8,33g/cm3, 0,301lb/in.3

Τυπική Εφαρμογή του Ορείχαλκου Αλουμινίου C68700 "Ως"

Βιομηχανικά: σωλήνες συμπυκνωτή, σωλήνες εξατμιστή, δακτύλιοι, σωλήνες αποστακτήρα, σωλήνες εναλλάκτη θερμότητας

Οι σωλήνες από ορείχαλκο αλουμινίου C68700 χρησιμοποιούνται ευρέως σε "μονάδες αφαλάτωσης θαλασσινού νερού"

Εκτεταμένη δοκιμή
Όταν επεκταθούν σύμφωνα με τη Μέθοδο Δοκιμής B 153, τα δείγματα σωλήνων που επιλέγονται για δοκιμή πρέπει να αντέχουν την επέκταση που υποδεικνύεται στο πρότυπο. Ο εκτεταμένος σωλήνας δεν πρέπει να παρουσιάζει ορατές ρωγμές ή θραύσεις.
Οι σωλήνες σκληρής έλξης που δεν έχουν υποστεί τελική ανόπτηση εξαιρούνται από αυτή τη δοκιμή. Αυτή η δοκιμή απαιτείται όταν ο σωλήνας καθορίζεται να είναι ανόπτησης στο άκρο και θα πρέπει να εκτελείται στο ανόπτημένο άκρο του δείγματος σωλήνα.
Οι σωλήνες που χρησιμοποιούνται για υλικό δακτυλίου δεν δοκιμάζονται για επέκταση.

Δοκιμή ισοπέδωσης
Μέθοδος Δοκιμής—Κάθε δείγμα δοκιμής πρέπει να ισοπεδώνεται στην πρέσα σε τρεις (3) θέσεις κατά μήκος του μήκους του, με κάθε νέα θέση να περιστρέφεται κατά προσέγγιση κατά ένα τρίτο της στροφής στον άξονά του από την τελευταία ισοπεδωμένη περιοχή. Κάθε επίπεδη περιοχή πρέπει να έχει μήκος τουλάχιστον 2 ίντσες. Το ισοπεδωμένο δείγμα πρέπει να επιτρέπει την ελεύθερη διέλευση ενός μικρομετρικού διαμετρητή ρυθμισμένου σε τρεις (3) φορές το πάχος του τοιχώματος πάνω από την ισοπεδωμένη περιοχή. Οι επίπεδες περιοχές των δειγμάτων δοκιμής θα πρέπει να επιθεωρούνται για ελαττώματα στην επιφάνεια.
Κατά την επιθεώρηση, οι επίπεδες περιοχές του δείγματος δοκιμής πρέπει να είναι απαλλαγμένες από ελαττώματα, αλλά τα ελαττώματα που δεν επηρεάζουν τις ιδιότητες της προβλεπόμενης εφαρμογής είναι αποδεκτά.
Οι σωλήνες για υλικό δακτυλίου δεν χρειάζεται να υποβάλλονται σε δοκιμή ισοπέδωσης.

Δοκιμή υπολειμματικής τάσης
Μόνο τα κράματα χαλκού UNS αριθμοί C23000, C28000, C44300, C44400, C44500, C60800, C61300, C61400 και C68700 απαιτούν δοκιμή υπολειμματικής τάσης.
Εκτός εάν ορίζεται διαφορετικά, ο κατασκευαστής μπορεί να επιλέξει να δοκιμάσει το προϊόν με τη Δοκιμή Νιτρικού Υδραργύρου (Μέθοδος Δοκιμής B 154) ή τη Δοκιμή Ατμού Αμμωνίας (Μέθοδος Δοκιμής B 858) όπως καθορίζεται παρακάτω.

Μη καταστρεπτικές δοκιμές
Δοκιμή Ρευμάτων Eddy - Κάθε σωλήνας πρέπει να περάσει από μια συσκευή δοκιμής ρευμάτων eddy προσαρμοσμένη για να παρέχει πληροφορίες σχετικά με την καταλληλότητα του σωλήνα για την προβλεπόμενη εφαρμογή. Η δοκιμή πρέπει να ακολουθεί τις διαδικασίες στην Πρακτική E 243.

Υδροστατική δοκιμή
Κάθε σωλήνας πρέπει να αντέχει μια εσωτερική υδροστατική πίεση επαρκή για να υποβάλει το υλικό σε τάση ίνας 7000 psi [48 MPa] ελλείψει αποδείξεων διαρροής, όπως προσδιορίζεται από την ακόλουθη εξίσωση για έναν λεπτό κοίλο κύλινδρο σε εφελκυσμό. Ο τύπος καθορίζεται. Εκτός εάν ορίζεται διαφορετικά, ο σωλήνας δεν χρειάζεται να δοκιμαστεί σε υδροστατικές πιέσεις που υπερβαίνουν τα 1000 psi [7,0 MPa].

Πλεονέκτημα:

1. Εξαιρετική Αντοχή στη Διάβρωση:

   • Οι σωλήνες C68700 παρουσιάζουν εξαιρετική αντοχή στη διάβρωση, ειδικά σε θαλάσσια και βιομηχανικά περιβάλλοντα. Αντιστέκονται στη βιορύπανση και στις επιπτώσεις του θαλασσινού νερού, καθιστώντας τους ιδανικούς για εναλλάκτες θερμότητας, συμπυκνωτές και μονάδες αφαλάτωσης.

2. Υψηλή Αντοχή και Ανθεκτικότητα:

   • Αυτοί οι σωλήνες έχουν υψηλή μηχανική αντοχή και καλή ανθεκτικότητα, καθιστώντας τους κατάλληλους για εφαρμογές όπου τόσο η αντοχή όσο και η αντοχή στη φθορά είναι κρίσιμες.

3. Καλή Θερμική Αγωγιμότητα:

   • Οι σωλήνες από ορείχαλκο αλουμινίου έχουν καλή θερμική αγωγιμότητα, η οποία είναι απαραίτητη για την αποτελεσματική μεταφορά θερμότητας σε εφαρμογές όπως εναλλάκτες θερμότητας και συμπυκνωτές. Αυτή η ιδιότητα εξασφαλίζει βέλτιστη απόδοση σε συστήματα ψύξης και θέρμανσης.

4. Αντίσταση στην Αποψευδαργύρωση:

   • Οι σωλήνες C68700 είναι ανθεκτικοί στην αποψευδαργύρωση, μια κοινή μορφή διάβρωσης σε κράματα ορείχαλκου όπου ο ψευδάργυρος εκπλύεται επιλεκτικά, οδηγώντας σε εξασθένηση του υλικού. Αυτή η αντίσταση εξασφαλίζει μεγαλύτερη διάρκεια ζωής σε διαβρωτικά περιβάλλοντα.

5. Διαμορφωσιμότητα και Επεξεργασιμότητα:

   • Αυτοί οι σωλήνες είναι σχετικά εύκολο να διαμορφωθούν και να κατασκευαστούν, επιτρέποντας την παραγωγή διαφόρων σχημάτων και μεγεθών για την κάλυψη συγκεκριμένων απαιτήσεων εφαρμογής. Μπορούν εύκολα να λυγίσουν, να διαμορφωθούν και να συνδεθούν με συγκόλληση ή συγκόλληση.

6. Οικονομικά Αποδοτικό:

   • Οι σωλήνες από ορείχαλκο αλουμινίου προσφέρουν καλή ισορροπία κόστους και απόδοσης. Είναι γενικά πιο προσιτά από άλλα κράματα υψηλής απόδοσης, ενώ εξακολουθούν να παρέχουν εξαιρετική αντοχή στη διάβρωση και μηχανικές ιδιότητες.

7. Συμβατότητα με Διάφορα Περιβάλλοντα:

   • Οι σωλήνες αποδίδουν καλά σε διαφορετικές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων ρυθμίσεων υψηλής πίεσης και υψηλής θερμοκρασίας. Αυτή η ευελιξία τα καθιστά κατάλληλα για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.

8. Μεγάλη Διάρκεια Ζωής:

   • Λόγω της ισχυρής αντοχής τους στη διάβρωση και των μηχανικών τους ιδιοτήτων, οι σωλήνες C68700 έχουν μεγάλη διάρκεια ζωής, μειώνοντας την ανάγκη για συχνές αντικαταστάσεις και συντήρηση.

9. Βιοστατικό Εφέ:

   • Η περιεκτικότητα σε χαλκό στον ορείχαλκο αλουμινίου έχει βιοστατικό αποτέλεσμα, που σημαίνει ότι αναστέλλει την ανάπτυξη βακτηρίων και φυκών. Αυτή η ιδιότητα είναι ιδιαίτερα ευεργετική σε εφαρμογές που περιλαμβάνουν νερό, καθώς βοηθά στη διατήρηση καθαρότερων συστημάτων.

Χημική Σύνθεση Σωλήνα ASTM B111 C68700

Τυπική Προδιαγραφή Σωλήνων Ορείχαλκου C68700:

Μηχανικές Δοκιμές όπως Εφελκυσμός Περιοχής

• Δοκιμή Σκληρότητας
• Χημική Ανάλυση – Ανάλυση Φάσματος
• Θετικός Προσδιορισμός Υλικού – Δοκιμή PMI
• Δοκιμή Ισοπέδωσης
• Micro και MacroTest
• Δοκιμή Αντίστασης σε Διάβρωση
• Δοκιμή Διαστολής
• Δοκιμή Διακοκκώδους Διάβρωσης (IGC)
