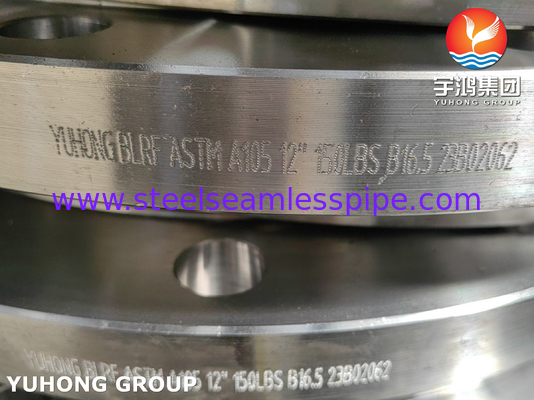

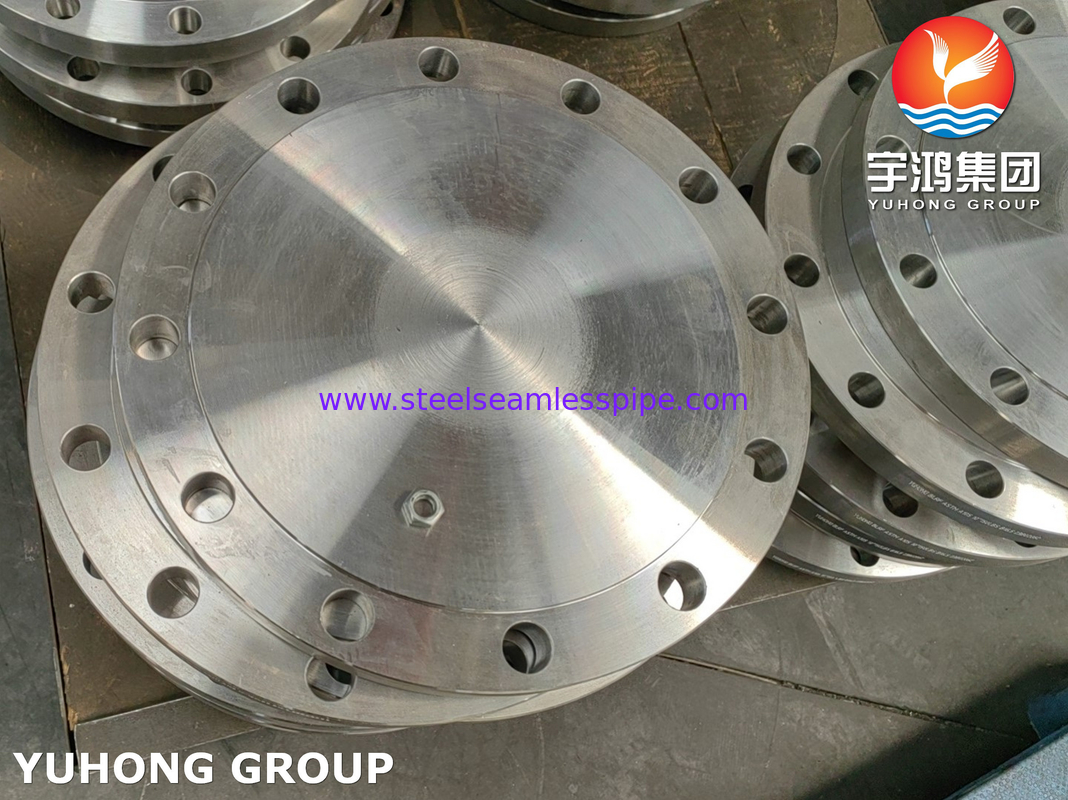

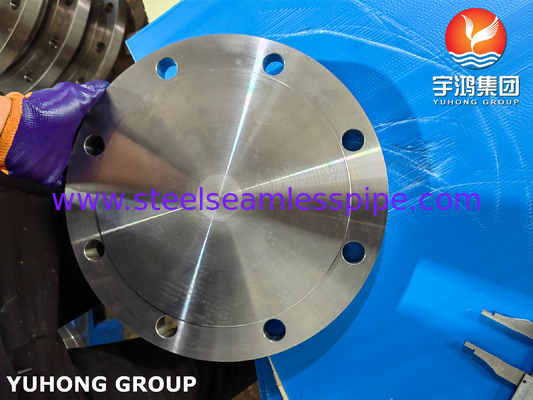

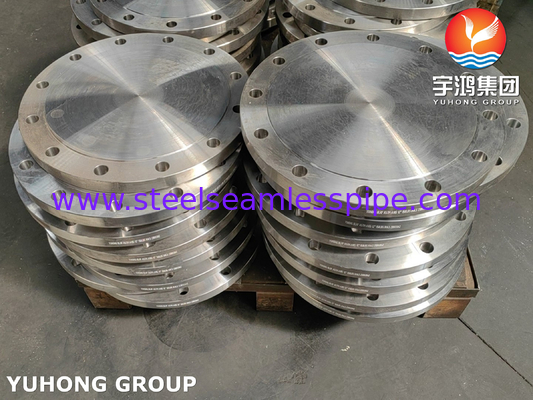

Ανοιχτή φλέβα από ανθρακούχο χάλυβα
Η ASTM A105 είναι μια τυποποιημένη προδιαγραφή που καλύπτει τα κατασκευασμένα εξαρτήματα σωλήνων από χάλυβα άνθρακα για λειτουργία σε περιβάλλοντα και υψηλότερες θερμοκρασίες σε συστήματα πίεσης.Οι φλάντζες A105 χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας. Διατίθενται σε διάφορους τύπους, όπως λαιμό συγκόλλησης, γλιστρισμός, συγκόλληση υποδομής, νήματα, τυφλά και φλάντζες αρθρώσεων γλουτού.Και δεν έχουν κανένα άνοιγμα για να περάσει ένας σωλήνας.Χρησιμοποιούνται συνήθως για να καλύπτουν τα άκρα των σωλήνων για να αποτρέπουν τη ροή υγρού ή αερίου.Οι τυφλές φλάντζες χρησιμοποιούνται επίσης για δοκιμή πίεσης ενός αγωγού ή αγγείου, αποκλείοντας το τέλος πριν από την εφαρμογή πίεσης.
Οι διαφορές μεταξύ των φλάντζων ASTM A105 και ASTM A105N περιστρέφονται κυρίως γύρω από τη θερμική επεξεργασία, τις μηχανικές ιδιότητες και την καταλληλότητα εφαρμογής:
Θερμική επεξεργασία:
- ΑΣTM A105: Χρησιμοποιείται σε κατάσταση σφυρηλατήματος, πράγμα που σημαίνει ότι δεν υπάρχει πρόσθετη θερμική επεξεργασία πέραν της σφυρηλατήσεως.
- ASTM A105N: Απαιτεί ομαλοποίηση (θερμολόγηση σε συγκεκριμένη θερμοκρασία ακολουθούμενη από ψύξη με αέρα), βελτίωση της μικροδομής για βελτιωμένες μηχανικές ιδιότητες.
Μηχανικές ιδιότητες:
- Το A105N συνήθως παρουσιάζει αυξημένη αντοχή, αντοχή και ευελιξία λόγω της εξομάλυνσης.
- Το A105N συχνά απαιτεί δοκιμές Charpy V-notch για την επαρκή αντοχή, ειδικά για εφαρμογές χαμηλής θερμοκρασίας ή κυκλικού φόρτωσης.
Αμαξοστοιχία αμαξοστοιχίας από χάλυβα άνθρακα ASTM A105
| Κατηγορία υλικού |
Αρμόδια για την κατασκευή των ειδών που αναφέρονται στην παράγραφο 1 |
| Τύπος |
Αρμόδια για την παρακολούθηση5 |
| Μέθοδος κατασκευής |
Κουβαλισμένα |
| Μέγεθος |
1/2" έως 48" |
| Τάξη |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Επεξεργασία επιφάνειας |
Ζυγισμένη/Αντικροσιόν επίστρωση/Μαύρη ζωγραφική |
| Εφαρμογή |
Για σύνδεση σωλήνων |
Κατηγορίες φλάντζων
Φλάντζες από ανοξείδωτο χάλυβα: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L κλπ.
Δυαδική ατσάλινη φλέβα: UNS S31803, 2205, S31254 (254SMO)
Υπερ-διπλό ατσάλινο φλάντζο: UNS S32750, UNS S32760, UNS S32304, S31500
Φλάντζες από χάλυβα άνθρακα: ASTM A105, A105N κλπ.
Φλάντζες από κράμα χάλυβα: F1, F11, F22, F5, F9, F91 κλπ.
Φλάντζες από κράμα νικελίου όπως παρακάτω
Monel 400 & K500,
Ίνκονελ 600, 601, 617, 625, 690, 718, Χ-750.
Ενσωματωμένο 800, 800H, 800HT, 825, 925.
Χαστέλλοι C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Διάφορα είδη φλάντζων που μπορούμε να προμηθεύσουμε ως εξής:
1- Φλάντζες.
Οι φλάντζες με διαφάνεια έχουν χαμηλότερο αρχικό κόστος από τις φλάντζες λαιμού συγκόλλησης επειδή απαιτούν λιγότερη ακρίβεια στην κοπή του σωλήνα σε μήκος και παρέχουν μεγαλύτερη ευκολία ευθυγράμμισης στη συναρμολόγηση.Η υπολογιζόμενη αντοχή τους υπό εσωτερική πίεση είναι περίπου 2/3 της αντοχής των φλάντζων λαιμού συγκόλλησηςΟι φλάντζες που μπορούν να γλιστρήσουν είναι περιορισμένες στα μεγέθη 1/2" έως 21⁄2" σε 1500lbs πρότυπο.
2Φλάντζες με νήματα
Οι φλάντζες με νήματα χρησιμοποιούνται για ειδικές εφαρμογές.Μπορούν να συναρμολογηθούν χωρίς συγκόλληση και μπορούν να χρησιμοποιηθούν σε υπηρεσίες εξαιρετικά υψηλής πίεσης - σε ή κοντά στην ατμοσφαιρική πίεση - όπου το κράμα χάλυβα είναι απαραίτητο για την αντοχήΟι φλάντζες με νήματα δεν είναι κατάλληλες για συνθήκες που αφορούν θερμοκρασία ή ένταση κάμψης ή σε κυκλικές συνθήκες όπου μπορεί να προκύψει διαρροή μέσω των νήμων.
3. Φλάνγκες λαιμού συγκόλλησης
Οι φλέβες λαιμού συγκόλλησης έχουν μακρύ κωνικό κόμβο και σταδιακή μετάβαση πάχους στην περιοχή της συγκόλλησης που τις συνδέει με τον σωλήνα.Ο κωνικός κόμβος παρέχει σημαντική ενίσχυση στη φλάντσα και αντοχή στο διάλυμαΑυτός ο τύπος φλάντζης προτιμάται για δύσκολες συνθήκες λειτουργίας που οφείλονται σε υψηλή πίεση, χαμηλότερες από το μηδέν ή υψηλές θερμοκρασίες.
4. Αόρατες φλέβες
Οι τυφλές φλάντζες χρησιμοποιούνται για να σβήσουν τα άκρα των σωλήνων, των βαλβίδων και των ανοίξεων των αγγείων πίεσης.Οι τυφλές φλάντζες μπορούν να χειριστούν υψηλή πίεση από την εσωτερική πίεση και το φορτίο βρόχου, δεδομένου ότι οι μέγιστες πιέσεις στην τυφλή φλάντζη είναι οι πιέσεις κάμψης στο κέντρο.
5. Φλέγγες συγκόλλησης υποδομής
Οι φλέβες συγκόλλησης υποδομής αναπτύχθηκαν για χρήση σε σωλήνες υψηλής πίεσης μικρού μεγέθους.οι φλάντζες συγκόλλησης πρίζας είναι ισχυρότερες και έχουν μεγαλύτερη αντοχή κατά της κόπωσης από την διπλή συγκόλληση μιας φλάντζας γλιστρούΗ φλάντσα αυτή χρησιμοποιείται συνήθως σε σωλήνες χημικών διεργασιών.
6Φλάνγκες αρθρώσεων ποδιών
Οι φλάντζες είναι συνήθως χρησιμοποιούνται σε συστήματα σωλήνων άνθρακα ή χαμηλού κράματος χάλυβα που πρέπει να αποσυναρμολογούνται συχνά για επιθεώρηση και καθαρισμό.Δεν πρέπει να χρησιμοποιούνται σε σημεία όπου εμφανίζονται σοβαρές πιέσεις κάμψης.
Εφαρμογές
- Συστήματα αγωγών για τη μεταφορά πετρελαίου, φυσικού αερίου και άλλων υγρών
- Εξοπλισμός διύλισης και χημικής επεξεργασίας
- Μηχανές για την κατασκευή ηλεκτρικών συστοιχιών
- Εξοπλισμός παραγωγής ηλεκτρικής ενέργειας
- Μηχανές και πλατφόρμες γεωτρήσεις υπεράκτιας χρήσης
