ASME SA213 TP316L, 1.4404 Σωλήνες ανταλλάκτη θερμότητας από ανοξείδωτο χάλυβα για θερμαντήρες με καύση
ASMEΗ Αμερικανική Εταιρεία Μηχανικών Μηχανικών αναπτύσσει πρότυπα και κώδικες για ένα ευρύ φάσμα μηχανικών πρακτικών, συμπεριλαμβανομένου του κώδικα ASME για τα λέβητα και τα δοχεία υπό πίεση (BPVC),που περιέχει προδιαγραφές για υλικά, κατασκευή και επιθεώρηση λέβητων και δοχείων υπό πίεση.
Επενδύσεις: Πρόκειται για ένα ειδικό τμήμα του κώδικα ASME για τις λέβητες και τα δοχεία υπό πίεση που ασχολείται με τις αδιάβροχες λέβητες, τους υπερθερμαντήρες και τους σωλήνες ανταλλακτών θερμότητας από φερριτικό και αυστενίτικο χάλυβα.Η SA213 προσδιορίζει τις απαιτήσεις για τους εν λόγω σωλήνες όσον αφορά τη σύνθεση του υλικού., διαστάσεις, μηχανικές ιδιότητες και μεθόδους δοκιμής.
TP316L: Αυτή είναι η ονομασία του υλικού για τον χάλυβα που χρησιμοποιείται στους σωλήνες.Το "316L" είναι κλάση από ανοξείδωτο χάλυβαΣτην περίπτωση αυτή, αναφέρεται ότι ο χάλυβας περιέχει περίπου 16-18% χρώμιο, 10-14% νικέλιο, 2-3% μολυβδένιο και κατ' ανώτατο όριο 0,03% άνθρακα,με το "L" που υποδεικνύει ότι πρόκειται για παραλλαγή χαμηλών εκπομπών άνθρακα.
Χαρακτηριστικά:
1Αντίσταση στη διάβρωση: Το ανοξείδωτο χάλυβα TP316L προσφέρει εξαιρετική αντοχή στη διάβρωση, ιδίως σε όξινα και διαβρωτικά περιβάλλοντα.όπως στη χημική επεξεργασία και τα θαλάσσια περιβάλλοντα.
2. Ανθεκτικότητα σε υψηλές θερμοκρασίες: Το TP316L παρουσιάζει καλή αντοχή σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές υψηλών θερμοκρασιών όπως λέβητες, υπερθερμαντήρες και ανταλλακτές θερμότητας.
3.Λίγη περιεκτικότητα σε άνθρακα: Το "L" στο TP316L σημαίνει χαμηλή περιεκτικότητα σε άνθρακα, η οποία παρέχει βελτιωμένη αντοχή στην ευαισθητοποίηση και τη διασωματική διάβρωση.Αυτό καθιστά το TP316L πιο συγκολλητό και λιγότερο ευαίσθητο στην κατάπτωση καρβιδίου στις θερμικές ζώνες κατά τη διάρκεια της συγκόλλησης.
4Εξαιρετική συγκόλληση: Η χαμηλή περιεκτικότητα σε άνθρακα του TP316L βελτιώνει τη συγκόλλησή του, επιτρέποντας τη συγκόλληση χωρίς επακόλουθη αναψύκωση σε πολλές περιπτώσεις.
5Αντοχή σε σπασμούς και σπασμούς.: Το TP316L παρουσιάζει καλή ανθεκτικότητα στην έλξη και την ρήξη από άγχος σε υψηλές θερμοκρασίες, εξασφαλίζοντας μακροχρόνια απόδοση υπό θερμικές συνθήκες άγχους.
6Καλή διαμόρφωση και κατασκευαστικότητα: Το ανοξείδωτο χάλυβα TP316L σχηματίζεται και κατασκευάζεται εύκολα σε διάφορα σχήματα, καθιστώντας το ευέλικτο για διαφορετικές διαδικασίες κατασκευής και εφαρμογές.
7.Υγιεινές ιδιότητες: Το TP316L χρησιμοποιείται συνήθως σε βιομηχανίες όπως τα τρόφιμα και τα ποτά, τα φαρμακευτικά προϊόντα και οι υγειονομικές εφαρμογές λόγω των υγιεινών ιδιοτήτων του και της αντοχής του στη διάβρωση στις διαδικασίες αποστείρωσης.
8Εφαρμογές υψηλής καθαρότητας: Το TP316L συχνά προτιμάται για εφαρμογές που απαιτούν υψηλά επίπεδα καθαρότητας, όπως στην βιομηχανία ημιαγωγών, λόγω του ελαχιστοποιημένου κινδύνου μόλυνσης.
Ισότιμες βαθμίδες:
| Αξία |
Εθνική Υπηρεσία |
ΑΦΝΟΡ |
Ντ. Ν. |
ΔΕΣ |
GOST |
Επικεφαλής |
UNI |
ΑΙΣΙ |
| ΣΤ316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Χημική σύνθεση:
| Αξία |
TP316 |
TP 316L |
| Εθνική Υπηρεσία |
S31600 |
S31603 |
| Καρβόνιο (C) Max. |
0.08 |
0.035 |
| Μαγγάνιο (Mn) Max. |
2.00 |
2.00 |
| Φωσφόρος (P) Max. |
0.045 |
0.045 |
| Θείο θείου (S) Max. |
0.030 |
0.030 |
| Σιλικόνιο (Si) Max. |
1.00 |
1.00 |
| Χρώμιο (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Νικέλιο (Ni) |
10.0 ∙ 14.0 |
10.0 ∙ 14.0 |
| Μολυβδένιο (Mo) |
2.0 ̇ 3.0 |
2.0 ̇ 3.0 |
| Σίδηρος (Fe) |
Άλλα |
Άλλα |
Μηχανικές ιδιότητες:
| Αξιολογίες |
Εθνική Υπηρεσία |
Δυνατότητα τράβηξης |
Δύναμη απόδοσης |
Επεκτάσεις σε 2 ίντσες (λεπτο) |
Μαξ, σκληρότητα Ρόκγουελ. |
| ΚΣΙ |
MPa |
ΚΣΙ |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Εφαρμογές:

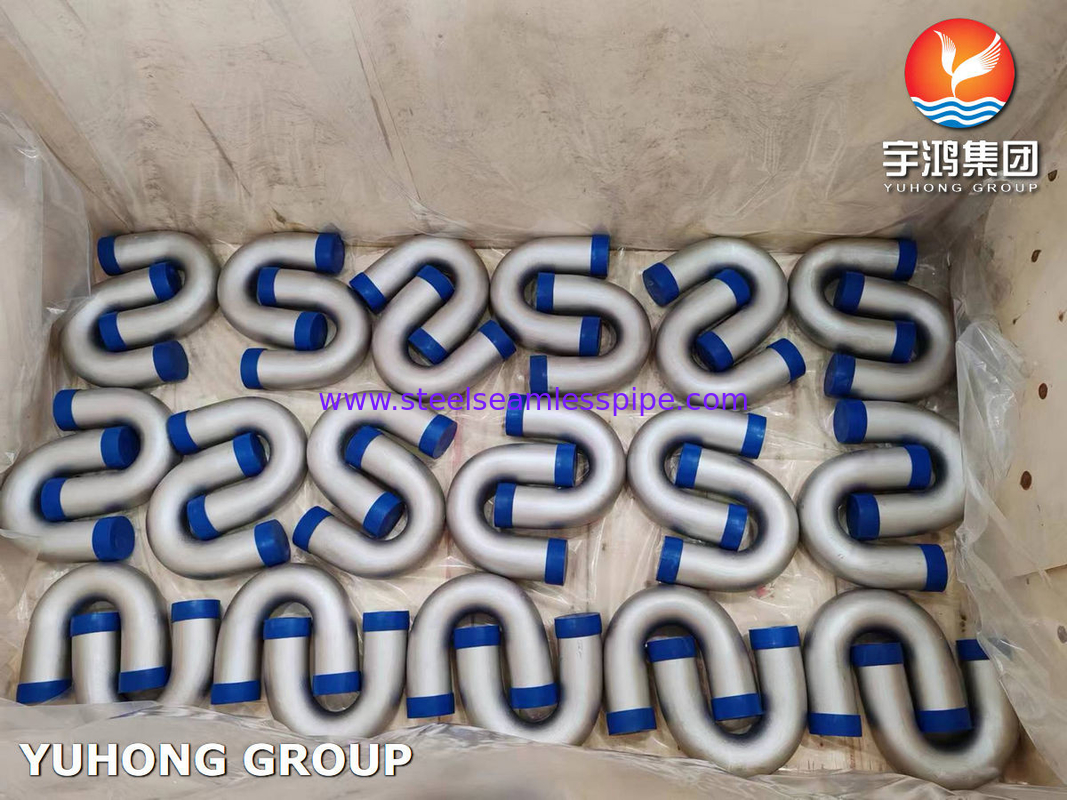

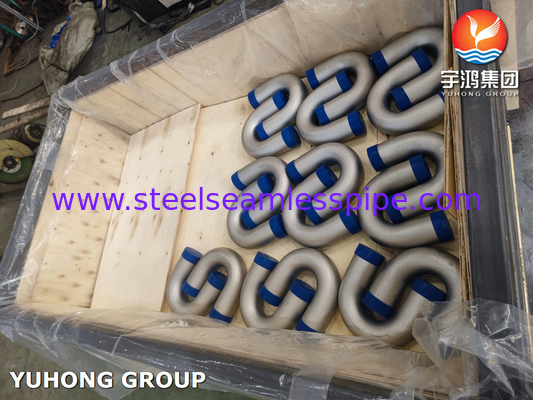

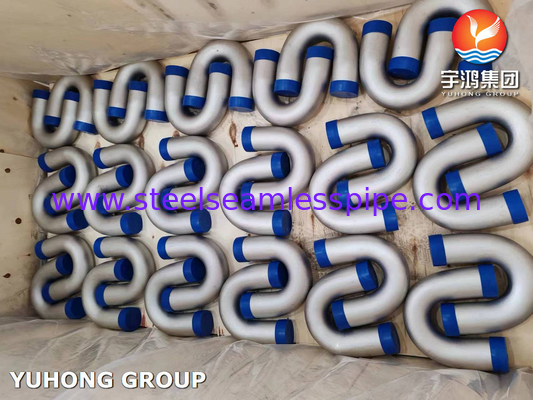

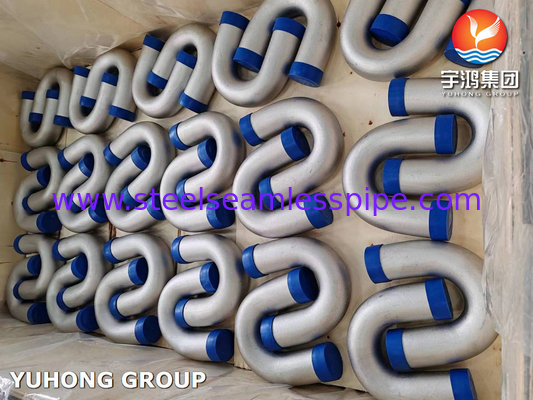

Εναλλακτές θερμότητας: ASME SA213 TP316L Οι σωλήνες κάμψης U χρησιμοποιούνται ευρέως σε συστήματα ανταλλακτών θερμότητας όπου διευκολύνουν τη μεταφορά θερμότητας μεταξύ υγρών, διατηρώντας ταυτόχρονα υψηλά επίπεδα αντοχής στη διάβρωση.Είναι ευνοημένα για την αντοχή τους και την ικανότητά τους να αντέχουν σε σκληρές συνθήκες λειτουργίας.
Κεραμίδες: Στις εφαρμογές λέβητα, οι σωλήνες κάμψης TP316L U διαδραματίζουν ζωτικό ρόλο στη διατήρηση της αποτελεσματικής μεταφοράς θερμότητας, εξασφαλίζοντας τη βέλτιστη απόδοση του συστήματος λέβητα.Οι ανθεκτικές στη διάβρωση ιδιότητες του ανοξείδωτου χάλυβα TP316L το καθιστούν ιδανική επιλογή για τέτοιες κρίσιμες εφαρμογές.
Παραγωγή ηλεκτρικής ενέργειας: Οι σωλήνες κάμψης U κατασκευασμένοι από ανοξείδωτο χάλυβα TP316L αποτελούν βασικά συστατικά στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας.Χρησιμοποιούνται σε διάφορους εναλλάκτες θερμότητας και συστήματα παραγωγής ατμού όπου υπάρχουν υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα.
Χημικές και πετροχημικές βιομηχανίες: TP316L Οι σωλήνες κάμψης U βρίσκουν εφαρμογές σε εργοστάσια χημικής επεξεργασίας και διυλιστήρια όπου η αντοχή στη διάβρωση από επιθετικές χημικές ουσίες είναι απαραίτητη.και λοιπών εξοπλισμούς επεξεργασίας.
Βιομηχανία πετρελαίου και φυσικού αερίου: Στον τομέα του πετρελαίου και του φυσικού αερίου, οι σωλήνες κάμψης TP316L U χρησιμοποιούνται σε ανταλλακτές θερμότητας και συστήματα αγωγών όπου έρχονται σε επαφή με διαβρωτικά υγρά και υψηλές θερμοκρασίες.Η αξιοπιστία και η αντοχή τους στη διάβρωση τους καθιστούν κατάλληλους για τέτοια απαιτητικά περιβάλλοντα.
Τροφίμων και Φαρμακευτικής Βιομηχανίας: Οι σωλήνες κάμψης U από ανοξείδωτο χάλυβα TP316L χρησιμοποιούνται επίσης σε βιομηχανίες όπου η υγιεινή και η αντοχή στη διάβρωση είναι κρίσιμες, όπως η επεξεργασία τροφίμων και η φαρμακευτική βιομηχανία.Προτιμούνται για την καθαριότητα και την αντοχή τους στη μόλυνση.
