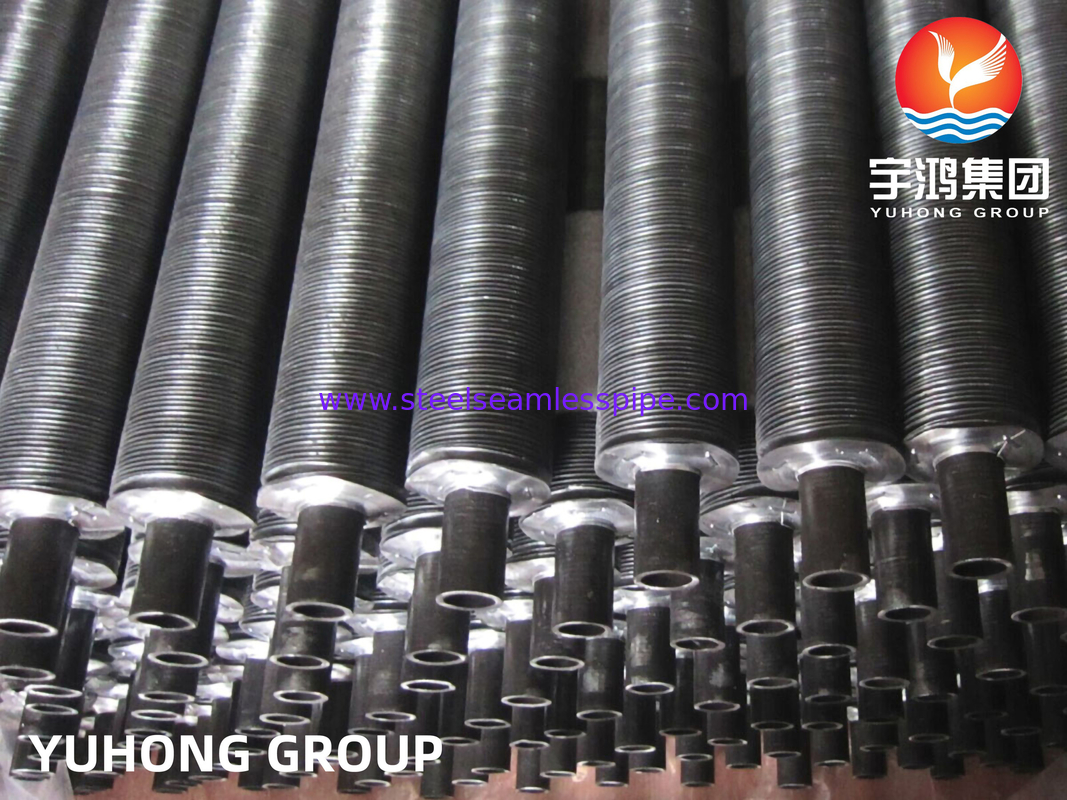

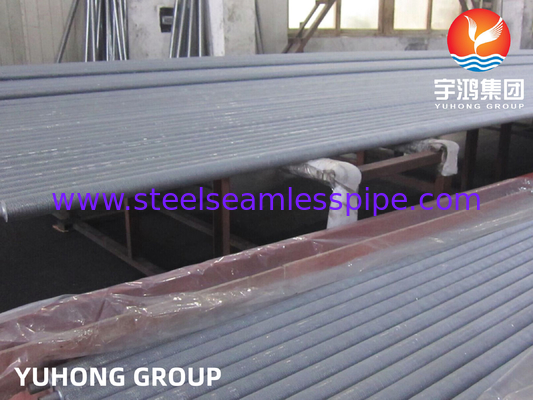

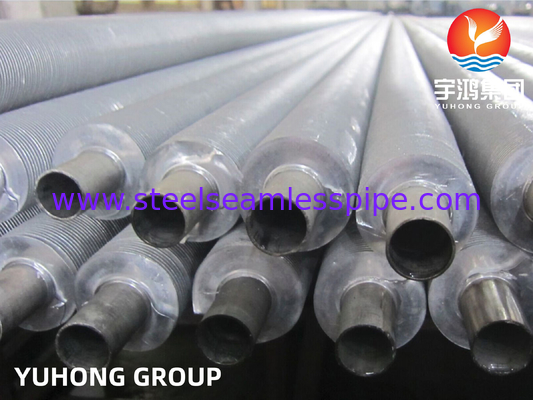

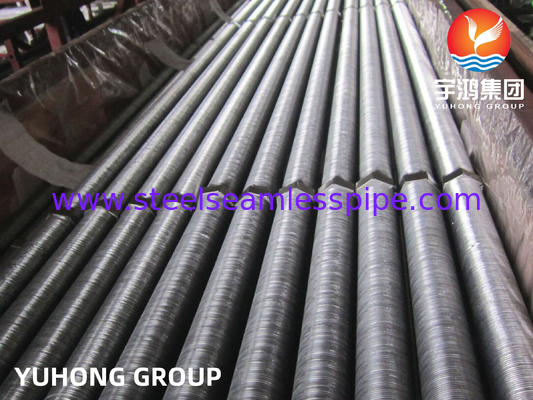

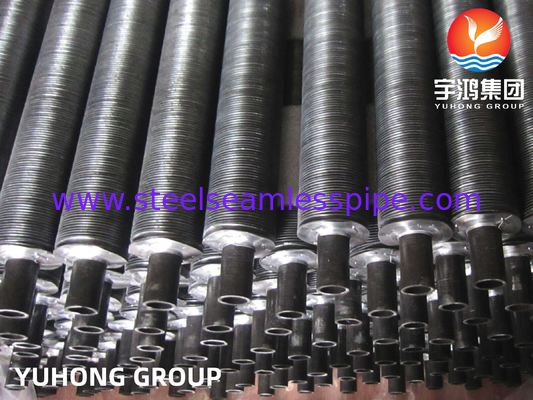

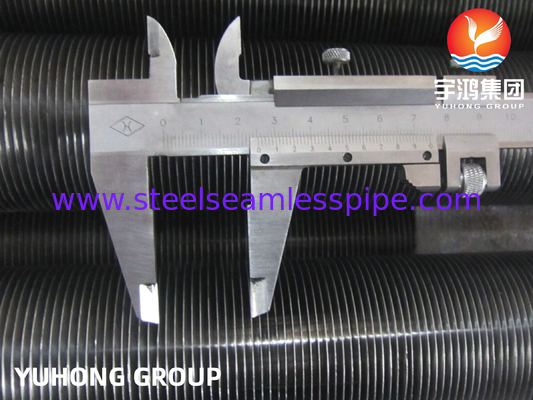

Τύποι φτερωτών τύπου L για λέβητα ανταλλακτών θερμότητας

Τύπος KL σωλήνας με νιφάδες για εναλλάκτη θερμότητας

Πριν από την περιστροφή των πτερυγίων, περιστρέψτε μοτίβα στο σωλήνα βάσης, ή προσθέστε μια λεπίδα στο περιστροφέα, περιστρέψτε το σωλήνα βάσης,Και χρησιμοποιήστε την πίσω λεπίδα. Ένα φτερωτό σωλήνα που κατασκευάζεται με περιέλιξη., γρυλίζοντας και τυλίγοντας την ίδια στιγμή.

Ο σωλήνας τύπου KL βασίζεται στην μέγιστη επαφή της επιφάνειας μεταξύ των πτερυγίων και του σωλήνα, η οποία εξασφαλίζεται από την ένταση των λωρίδων πτερυγίων που σχηματίζονται ελικοειδώς γύρω από τον προ-συσκευασμένο σωλήνα,παρέχοντας βελτιωμένη σύνδεση και μεταφορά θερμότηταςΗ μέγιστη θερμοκρασία λειτουργίας του σωλήνα τύπου KL μπορεί να φθάσει τους 250 °C και η μέγιστη πίεση λειτουργίας μπορεί να φθάσει τα 3,2 MPa.

Τύπος LL σωλήνα με πτερύγια για εναλλάκτη θερμότητας

Ο τύπος LL φτερωτός σωλήνας είναι ένας φτερωτός σωλήνας στον οποίο τα πόδια των φτερών προκατασκευάζονται σε σχήμα LL (επικάλυψη LL) και μια λωρίδα από φτερά αλουμινίου ή φτερά χαλκού εφαρμόζεται στο σωλήνα βάσης υπό ένταση.Παρόλα αυτά, τα πόδια είναι προδιαμορφωμένα έτσι ώστε το ένα πόδι να επικαλύπτεται με το άλλο, αυξάνοντας την προστασία του σωλήνα βάσης και την περιοχή θερμικής επαφής του σωλήνα με πτερύγια.προθέρμανση αέρα., η μέγιστη θερμοκρασία λειτουργίας μπορεί να φθάσει τους 180 °C.

Το σχήμα του πτερυγίου "LL" διαθέτει αλληλοσυνδεδεμένα πτερύγια που στρέφονται μεταξύ τους για να αποτρέψουν την κίνηση και τον διαχωρισμό.τα ομαλά επίπεδα πτερύγια με σχήμα "LL" κάθετα στην επιφάνεια του αδιάβρωστου σωλήνα από χάλυβα παρέχουν πολύ χαμηλή αντίσταση στην ροή αέρα/αερίου και διασφαλίζουν ότι η μόλυνση περιορίζεται στο ελάχιστοΤο κάτω μέρος του πτερυγίου βρίσκεται σε επαφή με τον σωλήνα βάσης και παρέχει ένα πλήρες κάλυμμα σε όλο το μήκος του πτερυγίου.Αυτός ο τύπος LL φτερωτός σωλήνας χρησιμοποιείται συχνά ως υποκατάστατο για πιο ακριβά εκχυλισμένα πτερύγια σε διαβρωτικά περιβάλλοντα.

Πλεονεκτήματα

Η μεταφορά θερμότητας από ένα ζεστό υγρό σε ένα ψυχρότερο υγρό μέσω του τοίχου ενός σωλήνα είναι ο λόγος που πολλοί από εμάς χρησιμοποιούμε φτερωτούς σωλήνες.

Αλλά μπορεί να ρωτήσετε, ποιο είναι το κύριο πλεονέκτημα της χρήσης ενός φτερωτού σωλήνα; Γιατί δεν μπορείτε απλά να χρησιμοποιήσετε ένα κανονικό σωλήνα για να κάνετε αυτή τη μεταφορά; Λοιπόν μπορείτε αλλά ο ρυθμός θα είναι πολύ πιο αργός.

Χωρίς να χρησιμοποιείται σωλήνας με πτερύγια, η εξωτερική επιφάνεια δεν είναι σημαντικά μεγαλύτερη από την εσωτερική.το υγρό με τον χαμηλότερο συντελεστή μεταφοράς θερμότητας καθορίζει τη συνολική ταχύτητα μεταφοράς θερμότητας. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

Με τη θέση ενός σωλήνα με πτερύγια, αυξάνεται ο συνολικός ρυθμός μεταφοράς θερμότητας.Αυτό στη συνέχεια μειώνει τον συνολικό αριθμό των σωλήνων που απαιτούνται για μια δεδομένη εφαρμογή, η οποία στη συνέχεια μειώνει επίσης το συνολικό μέγεθος του εξοπλισμού και μπορεί μακροπρόθεσμα να μειώσει το κόστος του έργουΣε πολλές περιπτώσεις εφαρμογής, ένας σωλήνας με πτερύγια αντικαθιστά έξι ή περισσότερους γυμνούς σωλήνες με λιγότερο από το 1/3 του κόστους και το 1/4 του όγκου.

Για εφαρμογές που περιλαμβάνουν τη μεταφορά θερμότητας από ένα ζεστό υγρό σε ένα ψυχρότερο υγρό μέσω του τοιχώματος ενός σωλήνα, χρησιμοποιούνται σωλήνες πτερυγίων.όπου ένα από τα υγρά είναι αέρας ή κάποιο άλλο αέριο, ο συντελεστής μεταφοράς θερμότητας από την πλευρά του αέρα θα είναι πολύ χαμηλότερος, οπότε η πρόσθετη επιφάνεια μεταφοράς θερμότητας ή ένας ανταλλακτής σωλήνων πτερυγίων είναι πολύ χρήσιμος.Η συνολική ροή μοτίβου ενός ανταλλάκτη σωλήνων με πτερύγια είναι συχνά διασταύρωση, ωστόσο, μπορεί επίσης να είναι παράλληλη ροή ή αντίστροφη ροή.

Τα πτερύγια χρησιμοποιούνται για την αύξηση της πραγματικής επιφάνειας των σωλήνων του εναλλάκτη θερμότητας.Οι σωλήνες με πτερύγια χρησιμοποιούνται όταν ο συντελεστής μεταφοράς θερμότητας στο εξωτερικό των σωλήνων είναι αισθητά χαμηλότερος από αυτόν στο εσωτερικό.Με άλλα λόγια, η θερμότητα μεταφέρεται από υγρό σε αέριο, ατμό σε αέριο, όπως ατμός σε εναλλάκτη θερμότητας αέρα, και θερμικό υγρό σε εναλλάκτη θερμότητας αέρα.

Η ταχύτητα με την οποία μπορεί να συμβεί μια τέτοια μεταφορά θερμότητας εξαρτάται από τρεις παράγοντες: [1] τη διαφορά θερμοκρασίας μεταξύ των δύο υγρών.[2] ο συντελεστής μεταφοράς θερμότητας μεταξύ κάθε υγρού και του τοιχώματος του σωλήνα; και [3] την επιφάνεια στην οποία εκτίθεται κάθε υγρό.
