Εφοδιασμός σωλήνων από ατσάλι άνθρακα

Σύνοψη:

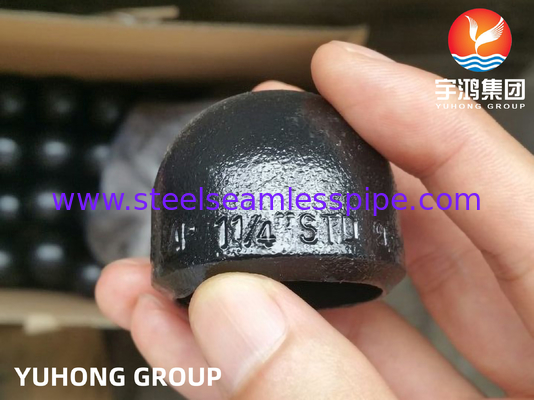

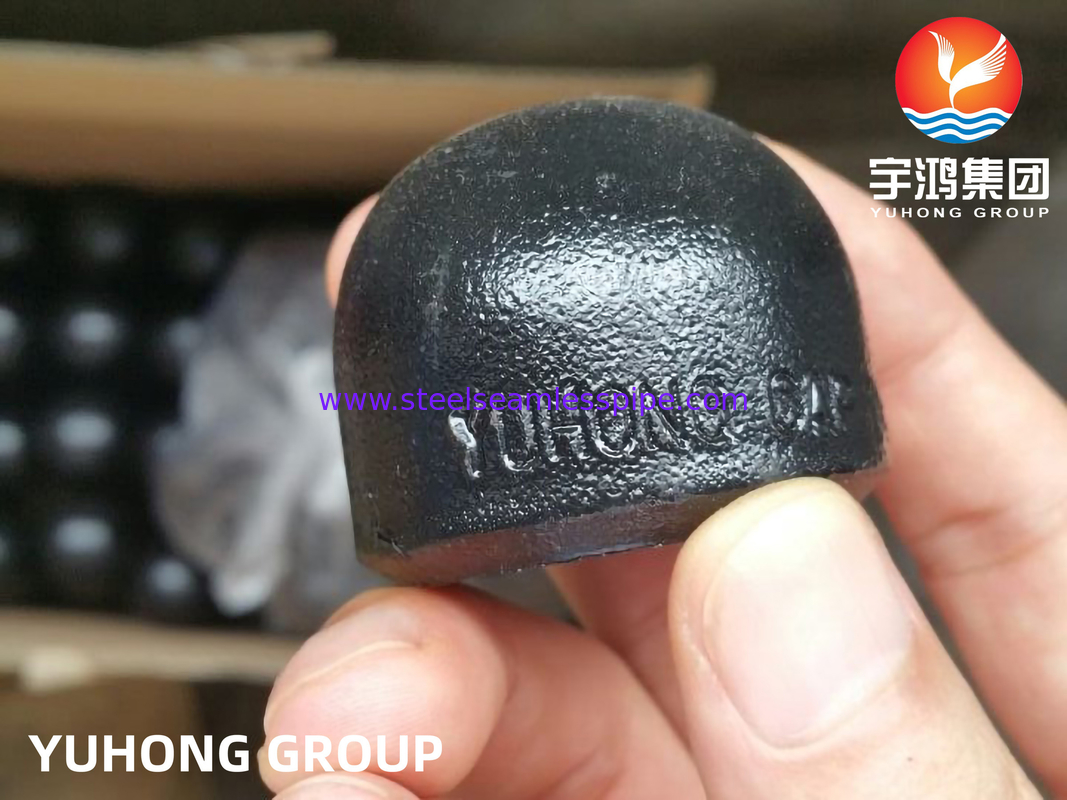

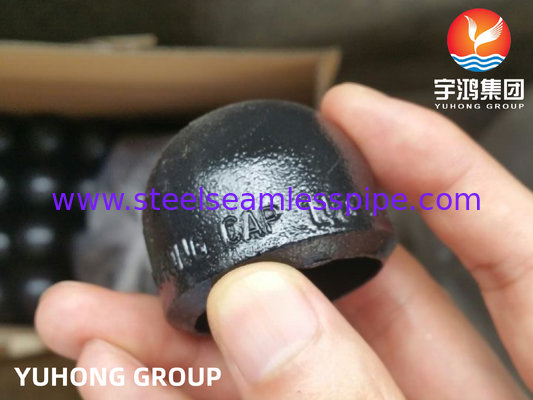

Το WPB End Cap είναι ένα κρίσιμο συστατικό σε διάφορα συστήματα σωληνώσεων και σωλήνων, που έχει σχεδιαστεί για να σφραγίζει τα άκρα ή τα τέρματα ενός σωλήνα ή σωλήνα.ή σύνθετο, η κύρια λειτουργία του είναι να εμποδίζει την είσοδο ρύπων, υγρών ή αερίων, εξασφαλίζοντας την ακεραιότητα του συστήματος.

Από την άποψη του σχεδιασμού, διαθέτει μια στενή τοποθέτηση, επιτρέποντας την απρόσκοπτη εγκατάσταση.Η επιλογή του υλικού συχνά εξαρτάται από το περιβάλλον εφαρμογής, είτε πρόκειται για υψηλή πίεση, διαβρωτικές ουσίες ή ακραίες θερμοκρασίες.

Οι εφαρμογές των WPB End Caps είναι ευρέως διαδεδομένες, από υδραυλικά και συστήματα HVAC έως βιομηχανικά μηχανήματα και εξαρτήματα αυτοκινήτων.Αυτά τα τερματικά καπάκια βοηθούν στη διατήρηση της αποτελεσματικότητας και της ασφάλειας του συστήματος ελαχιστοποιώντας τις διαρροές και προστατεύοντας τα εσωτερικά στοιχεία από εξωτερικά στοιχεία.

Επιπλέον, είναι διαθέσιμα σε διάφορα μεγέθη και σχήματα για να φιλοξενήσουν διάφορες διαμέτρους σωλήνων και προδιαγραφές, καθιστώντας τα ευέλικτα για πολλές εγκαταστάσεις.Αυτά τα καπάκια μπορούν συνήθως να αφαιρεθούν και να αντικατασταθούν εύκολα, διευκολύνοντας τις επισκευές ή τις τροποποιήσεις του συστήματος χωρίς σημαντική διακοπή λειτουργίας.

Ειδικότητα:



Τύπος	Αρμόδια για την κατασκευή των ειδών που αναφέρονται στην παράγραφο 1
Υλικό	WPB
Τύπος	Κεφαλάκι οπίσθιας επιφάνειας
Σύνδεση	Εξεργασία με συγκόλληση
Μέγεθος	1/2"-48" ((DN15-DN1200) ή σε ειδικό μέγεθος
Δάχος	SCH10S-XXS ((2-60mm)
Επιφάνεια	Μαύρη ζωγραφική

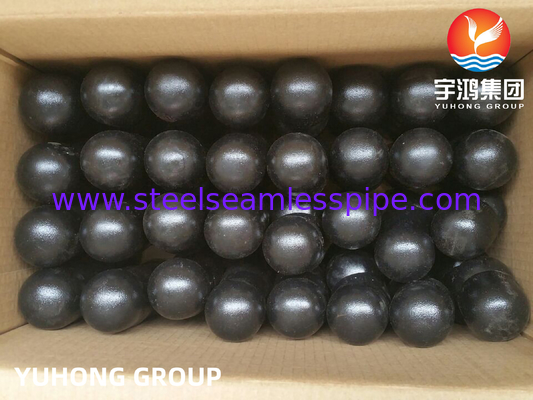

Συσκευή	Κουτί/παλέτα από αντιστοιχισμένο ξύλο



Χημική σύνθεση:



Αξία	Γ	Μ	Π	S	Ναι.	Αρ	Μo	Νι	Κου	Άλλα
WPB	0.03 το πολύ	0.29-1.06	0.05 μέγιστο	0.058 το πολύ	0.10 λεπτά	0.40 το πολύ.	0.15 το πολύ.	0.40 το πολύ.	0.40 το πολύ.	Βανάνδιο 0.08



Μηχανικές ιδιότητες:



Αξία	Δύναμη απόδοσης, λεπτά, ksi [MPa]	Δυνατότητα τέντωσης, λεπτά, ksi [MPa]	Επέκταση %
WPB	35(240)	60(415)	22



Μέγεθος για το BW Cap:



Ονομαστικό μέγεθος		Διάμετρος έξω στο Bevel (μμ)	Διάρκεια (μμ)		Περιορισμός πάχους τοίχου για μήκος Ε (μμ)
DN	Εθνικό ΕΣΠ	Υπερβολική δόση.	Ε	Ε1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	Δύο και μισό	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Ναι.	- Ναι.
700	28	711.0	267	- Ναι.	- Ναι.
750	30	762.0	267	- Ναι.	- Ναι.
800	32	813.0	267	- Ναι.	- Ναι.
850	34	864.0	267	- Ναι.	- Ναι.
900	36	914.0	267	- Ναι.	- Ναι.
950	38	965.0	305	- Ναι.	- Ναι.
1000	40	1016.0	305	- Ναι.	- Ναι.
1050	42	1067.0	305	- Ναι.	- Ναι.
1100	44	1118.0	343	- Ναι.	- Ναι.
1150	46	1168.0	343	- Ναι.	- Ναι.
1200	48	1219.0	343	- Ναι.	- Ναι.
Γενική ΣΗΜΕΙΩΣΗ: Το σχήμα των καπακιών αυτών πρέπει να είναι ελλειπτόειδο και να συμμορφώνεται με τις απαιτήσεις του κώδικα ASME για τις λέβητες και τα δοχεία υπό πίεση. ΣΗΜΕΙΩΣΗ: (1) Το μήκος Ε ισχύει για πάχος που δεν υπερβαίνει αυτό που αναφέρεται στη στήλη ∆ιαπεριορισμός πάχους τοίχου για μήκος, Ε. (2) Μέγεθος Ε1ισχύει για πάχος μεγαλύτερο από εκείνο που αναφέρεται στη στήλη ∆ιαπεριοριστικό πάχος τοιχώματος για μήκος, Ε για NPS 24 και μικρότερο. Για NPS 26 και μεγαλύτερο, μήκος Ε1πρέπει να γίνεται με συμφωνία μεταξύ του κατασκευαστή και του αγοραστή.
