Εφοδιασμός με σιδηροδρομικό σιδηροδρομικό σύστημα

Σύνοψη:

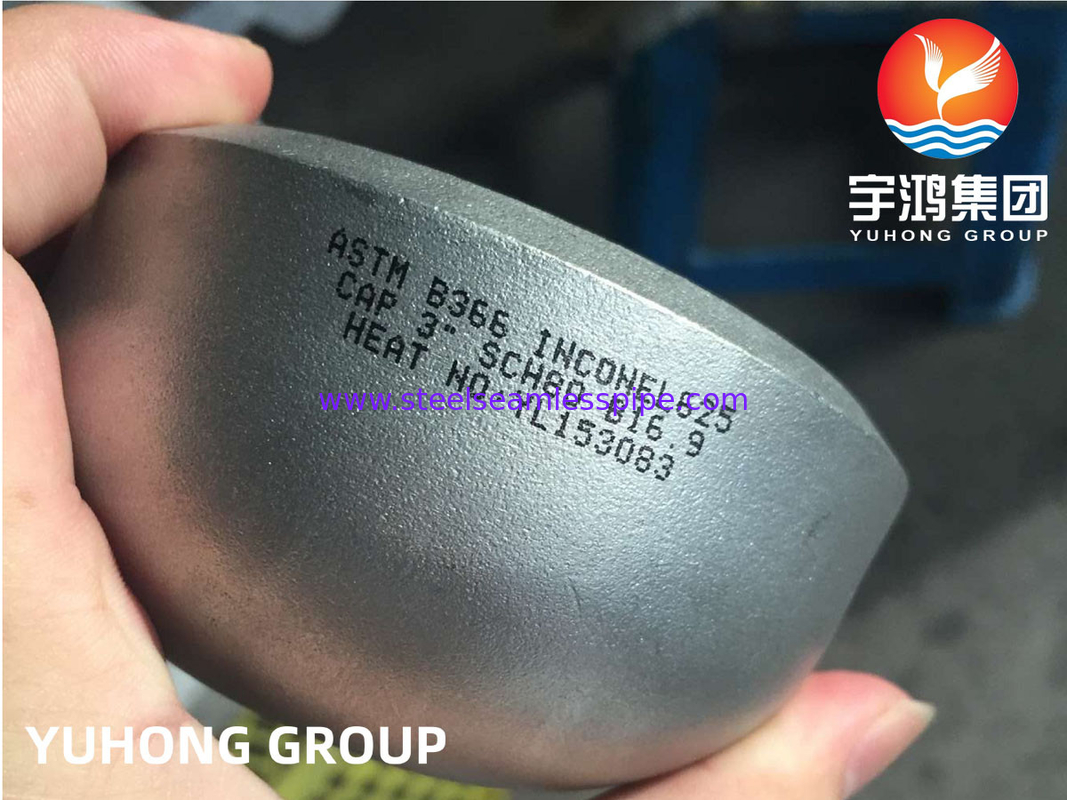

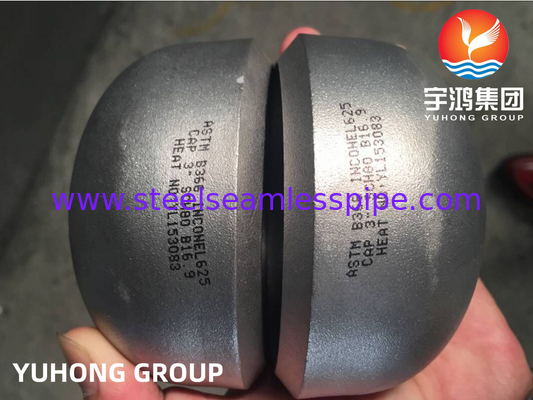

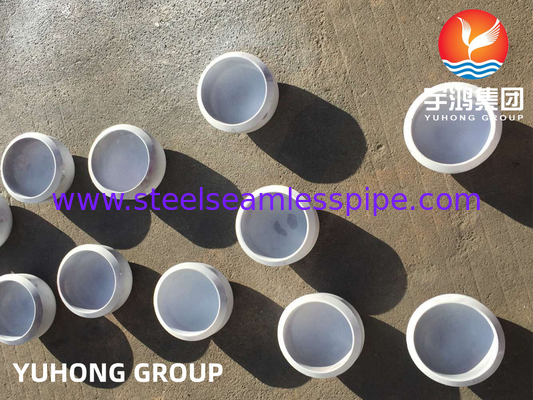

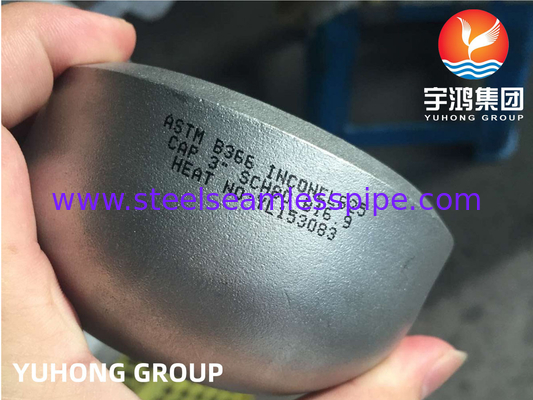

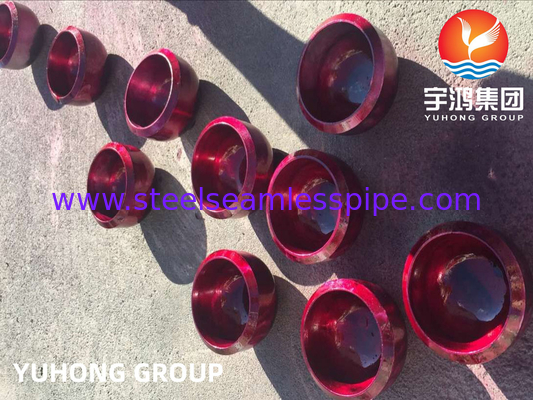

Το καπάκι Inconel 625 είναι ένα σωλήνα που χρησιμοποιείται για να καλύψει το τέλος ενός σωλήνα.Το Inconel 625 είναι ένα κράμα νικελίου-χρωμίου-μολυβδενίου υψηλών επιδόσεων που προσφέρει εξαιρετική αντοχή στη διάβρωση σε ένα ευρύ φάσμα διαβρωτικών περιβάλλοντωνΕίναι ιδιαίτερα χρήσιμο σε εφαρμογές όπου απαιτείται υψηλή αντοχή και αντοχή τόσο σε οξειδωτικά όσο και σε ελαττωτικά οξέα.Το καπάκι συνήθως συγκολλείται στο τέλος του σωλήνα για να παρέχει μια μόνιμη σφραγίδα που εμποδίζει διαρροές ή ρύπους να εισέλθουν στον σωλήναΤα καπάκια Inconel 625 χρησιμοποιούνται συνήθως σε βιομηχανίες όπως η χημική επεξεργασία, η αεροδιαστημική και η ναυτιλιακή μηχανική.

Ειδικότητα:



Τύπος	Αρμόδια για την κατασκευή των ειδών αυτών:
Υλικό	INCONEL 625/UNS N06625/DIN 2.4856
Τύπος	Κεφαλάκι οπίσθιας επιφάνειας
Σύνδεση	Εξεργασία με συγκόλληση
Μέγεθος	1/2"-48" ((DN15-DN1200) ή σε ειδικό μέγεθος
Δάχος	SCH10S-XXS ((2-60mm)
Επιφάνεια	Σκόρπιση άμμου
Συσκευή	Κουτί/παλέτα από αντιστοιχισμένο ξύλο



Χημική σύνθεση:



Αξία

Εθνική Υπηρεσία

Γ

Μ

Ναι.

Π

S

Αρ

Nb+Ta

Μo

Φε

Αλ

Τι

Νι

Ακατέργαστο 625

N06625

0.10 το πολύ

0.50 το πολύ.

0.50 το πολύ.

0.015 μέγιστο

0.015 μέγιστο

20.0-23.0

3.15-4.15

8.0-10.0

5.0 μέγιστο

0.40 το πολύ.

0.40 το πολύ.

580,0 λεπτά



Μηχανικές ιδιότητες:



Αξία	Εθνική Υπηρεσία	Υπόθεση	Δύναμη απόδοσης min, ksi [MPa]	Δυνατότητα τράβηξης min, ksi [MPa]	Επέκταση %
Ακατέργαστο 625	N06625	Κατηγορία 1 (συσσωματωμένη)	60(414)	120(827)	30
		Κατηγορία 2 (Αναψυγμένο διάλυμα)	40(276)	100(690)	30



Μέγεθος για το BW Cap:



Ονομαστικό μέγεθος		Διάμετρος έξω στο Bevel (μμ)	Διάρκεια (μμ)		Περιορισμός πάχους τοίχου για μήκος Ε (μμ)
DN	Εθνικό ΕΣΠ	Υπερβολική δόση.	Ε	Ε1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	Δύο και μισό	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Ναι.	- Ναι.
700	28	711.0	267	- Ναι.	- Ναι.
750	30	762.0	267	- Ναι.	- Ναι.
800	32	813.0	267	- Ναι.	- Ναι.
850	34	864.0	267	- Ναι.	- Ναι.
900	36	914.0	267	- Ναι.	- Ναι.
950	38	965.0	305	- Ναι.	- Ναι.
1000	40	1016.0	305	- Ναι.	- Ναι.
1050	42	1067.0	305	- Ναι.	- Ναι.
1100	44	1118.0	343	- Ναι.	- Ναι.
1150	46	1168.0	343	- Ναι.	- Ναι.
1200	48	1219.0	343	- Ναι.	- Ναι.
Γενική ΣΗΜΕΙΩΣΗ: Το σχήμα των καπακιών αυτών πρέπει να είναι ελλειπτόειδο και να συμμορφώνεται με τις απαιτήσεις του κώδικα ASME για τις λέβητες και τα δοχεία υπό πίεση. ΣΗΜΕΙΩΣΗ: (1) Το μήκος Ε ισχύει για πάχος που δεν υπερβαίνει αυτό που αναφέρεται στη στήλη ∆ιαπεριορισμός πάχους τοίχου για μήκος, Ε. (2) Μέγεθος Ε1ισχύει για πάχος μεγαλύτερο από εκείνο που αναφέρεται στη στήλη ∆ιαπεριοριστικό πάχος τοιχώματος για μήκος, Ε για NPS 24 και μικρότερο. Για NPS 26 και μεγαλύτερο, μήκος Ε1πρέπει να γίνεται με συμφωνία μεταξύ του κατασκευαστή και του αγοραστή.



Εφαρμογή:

1Βιομηχανίες πετρελαίου και φυσικού αερίου: Τα καπάκια Inconel 625 μπορούν να χρησιμοποιηθούν για εξοπλισμό κεφαλής πηγών πετρελαίου και φυσικού αερίου, εξαρτήματα γεωτρήσεων και ανταλλακτές θερμότητας.

2Η βιομηχανία χημικής επεξεργασίας: Τα καπάκια Inconel 625 μπορούν να χρησιμοποιηθούν σε εξοπλισμό επεξεργασίας όπως αντιδραστήρες, στήλες απόσταξης και δοχεία υπό πίεση.

3Αεροδιαστημική βιομηχανία: Τα καπάκια Inconel 625 μπορούν να χρησιμοποιηθούν σε κινητήρες αεροσκαφών και πυραύλων, καθώς και σε συστήματα εξάτμισης.

4Βιομηχανία ναυπηγικής μηχανικής: Τα καπάκια Inconel 625 μπορούν να χρησιμοποιηθούν στη ναυπηγική βιομηχανία, ειδικότερα σε σωλήνες θαλάσσιου νερού, ανταλλακτές θερμότητας και άλλες θαλάσσιες εφαρμογές.
