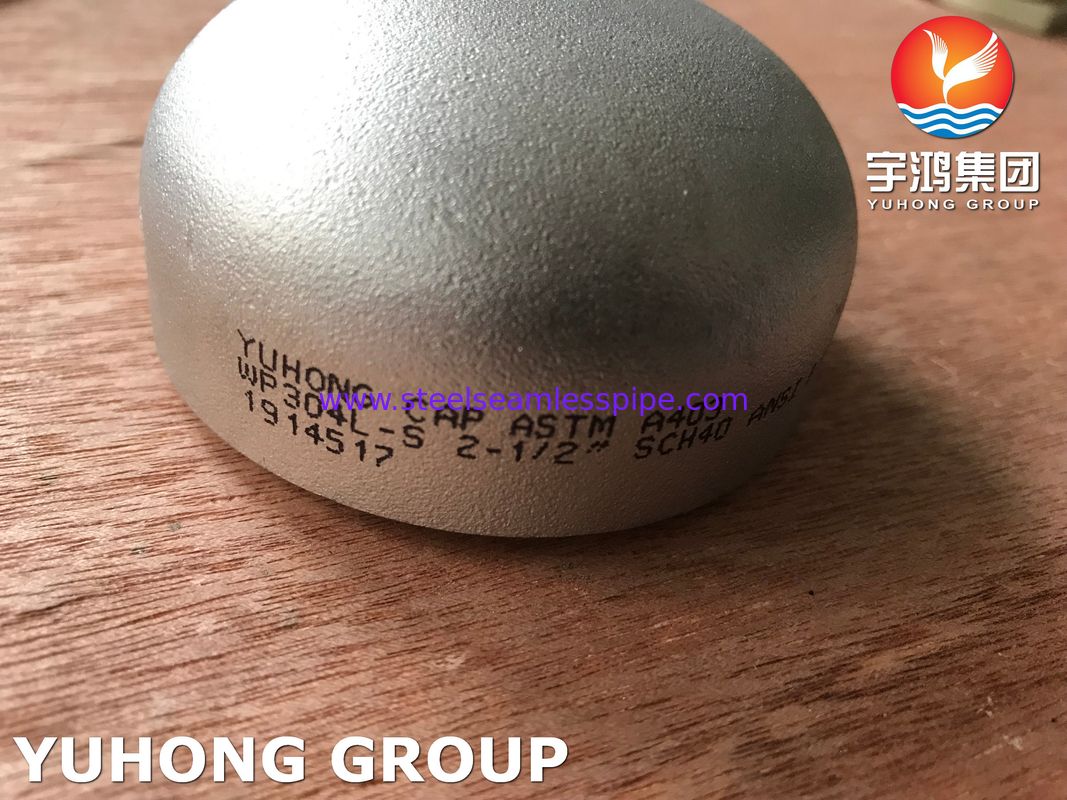

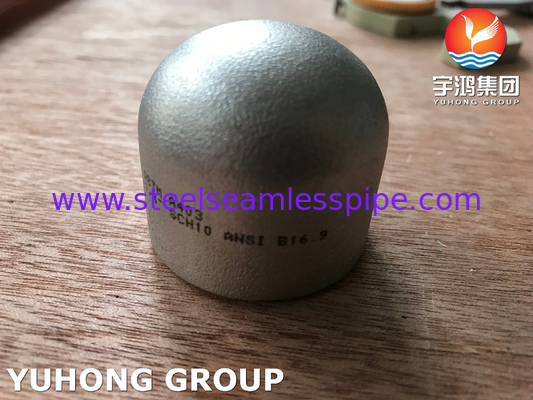

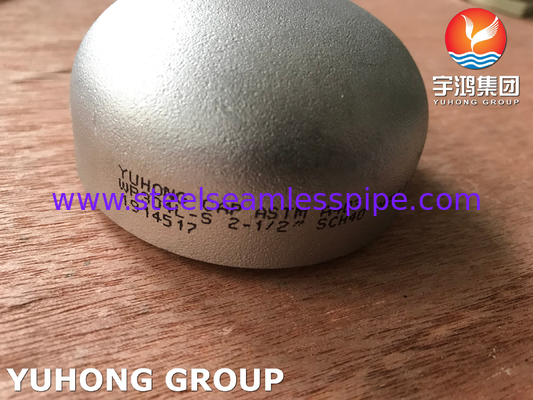

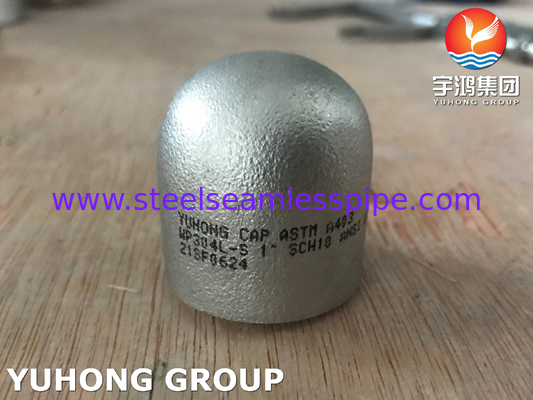

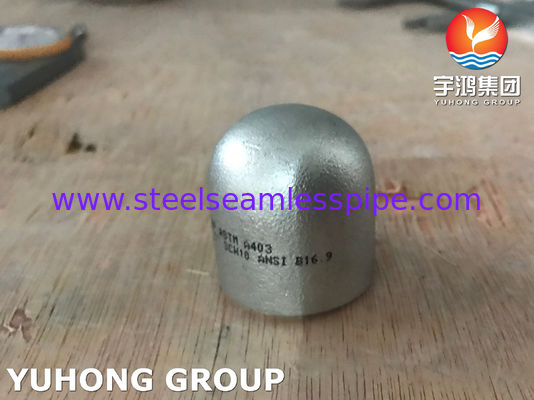

ΑΣTM A403 WP304L 1.4307 Τελικό κάλυμμα από ανοξείδωτο χάλυβα
Σύνοψη:
Τα καπάκια των τερμάτων WP304L είναι κρίσιμα συστατικά που χρησιμοποιούνται σε διάφορα συστήματα σωλήνων, ιδίως σε βιομηχανίες όπου η αντοχή στη διάβρωση και η αντοχή είναι απαραίτητες.τα καπάκια αυτά έχουν σχεδιαστεί για να παρέχουν ασφαλές κλείσιμο στο τέλος των σωλήνων, αποτρέποντας την απόδραση υγρών και διασφαλίζοντας τη δομική ακεραιότητα.
Η ονομασία ¥304L ¥ υποδηλώνει ότι το κράμα αυτό έχει χαμηλότερη περιεκτικότητα σε άνθρακα σε σύγκριση με το τυποποιημένο ανοξείδωτο χάλυβα 304,βελτίωση της συγκολλητικότητας και μείωση του κινδύνου κατακράτησης καρβιδίου κατά τη συγκόλλησηΑυτό καθιστά το WP304L κατάλληλο για εφαρμογές υψηλών θερμοκρασιών και περιβάλλοντα που εκτίθενται σε διαβρωτικές ουσίες.
Τα καπάκια αυτά προσφέρουν εξαιρετική αντοχή στην οξείδωση και τη διάβρωση, καθιστώντας τα ιδανικά για χρήση στη χημική επεξεργασία, τα τρόφιμα και τα ποτά, τα φαρμακευτικά προϊόντα και τις θαλάσσιες εφαρμογές.Το υλικό είναι επίσης μη μαγνητικό και παρουσιάζει καλή αντοχή και ευελιξία, συμβάλλοντας στην ευελιξία του σε διαφορετικές συνθήκες.
Κατασκευάζονται μέσω διεργασιών όπως η θερμή ή η ψυχρή επεξεργασία, αυτά τα καπάκια έχουν διάφορα μεγέθη και πάχους τοίχων για να ικανοποιούν τις διαφορετικές ανάγκες σωλήνων.Μπορούν να χρησιμοποιηθούν τόσο σε συγκολλημένες όσο και σε ρυμουλκούμενες συνδέσειςΕπιπλέον, τα τερματικά καπάκια WP304L συμμορφώνονται με τα βιομηχανικά πρότυπα, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.
Όσον αφορά τη συντήρηση, αυτά τα καπάκια απαιτούν ελάχιστη φροντίδα λόγω της ανθεκτικότητας τους, αν και οι τακτικοί έλεγχοι μπορούν να βοηθήσουν στην αναγνώριση τυχόν σημάτων φθοράς ή διάβρωσης με την πάροδο του χρόνου.Η μακροζωία και η αντοχή τους όχι μόνο μειώνουν την ανάγκη συχνής αντικατάστασης αλλά συμβάλλουν επίσης στην συνολική αποτελεσματικότητα και ασφάλεια του συστήματος σωλήνων.
Ειδικότητα:
| Τύπος |
Αρμόδια για την κατασκευή συσκευών |
| Υλικό |
WP304L· 1.4307 |
| Τύπος |
Κεφαλάκι οπίσθιας επιφάνειας |
| Σύνδεση |
Εξεργασία με συγκόλληση |
| Μέγεθος |
1/2"-48" ((DN15-DN1200) ή σε ειδικό μέγεθος |
| Δάχος |
SCH10S-XXS ((2-60mm) |
| Επιφάνεια |
Σκόρπιση άμμου |
| Συσκευή |
Κουτί/παλέτα από αντιστοιχισμένο ξύλο |
Χημική σύνθεση:
| Αξία |
Γ |
Μ |
Π |
S |
Ναι. |
Νι |
Αρ |
| WP304L |
0.03 το πολύ |
2.0 μέγιστο |
0.045 μέγιστο |
0.03 το πολύ |
1.00 μέγιστο |
8.0-12.0 |
18.0-20.0 |
Μηχανικές ιδιότητες:
| Αξία |
Δύναμη απόδοσης, λεπτά,
ksi [MPa] |
Δυνατότητα τέντωσης, λεπτά,
ksi [MPa] |
Επέκταση
%
|
| WP304L |
25(170) |
70(485) |
28 |
Μέγεθος για το BW Cap:
 |
| Ονομαστικό μέγεθος |
Διάμετρος έξω στο Bevel
(μμ)
|
Διάρκεια
(μμ)
|
Περιορισμός πάχους τοίχου για μήκος Ε
(μμ)
|
| DN |
Εθνικό ΕΣΠ |
Υπερβολική δόση. |
Ε |
Ε1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
Δύο και μισό |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 1/2 |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- Ναι. |
- Ναι. |
| 700 |
28 |
711.0 |
267 |
- Ναι. |
- Ναι. |
| 750 |
30 |
762.0 |
267 |
- Ναι. |
- Ναι. |
| 800 |
32 |
813.0 |
267 |
- Ναι. |
- Ναι. |
| 850 |
34 |
864.0 |
267 |
- Ναι. |
- Ναι. |
| 900 |
36 |
914.0 |
267 |
- Ναι. |
- Ναι. |
| 950 |
38 |
965.0 |
305 |
- Ναι. |
- Ναι. |
| 1000 |
40 |
1016.0 |
305 |
- Ναι. |
- Ναι. |
| 1050 |
42 |
1067.0 |
305 |
- Ναι. |
- Ναι. |
| 1100 |
44 |
1118.0 |
343 |
- Ναι. |
- Ναι. |
| 1150 |
46 |
1168.0 |
343 |
- Ναι. |
- Ναι. |
| 1200 |
48 |
1219.0 |
343 |
- Ναι. |
- Ναι. |
Γενική ΣΗΜΕΙΩΣΗ: Το σχήμα των καπακιών αυτών πρέπει να είναι ελλειπτόειδο και να συμμορφώνεται με τις απαιτήσεις του κώδικα ASME για τις λέβητες και τα δοχεία υπό πίεση.
ΣΗΜΕΙΩΣΗ:
(1) Το μήκος Ε ισχύει για πάχος που δεν υπερβαίνει αυτό που αναφέρεται στη στήλη ∆ιαπεριορισμός πάχους τοίχου για μήκος, Ε.
(2) Μέγεθος Ε1ισχύει για πάχος μεγαλύτερο από εκείνο που αναφέρεται στη στήλη ∆ιαπεριοριστικό πάχος τοιχώματος για μήκος, Ε για NPS 24 και μικρότερο. Για NPS 26 και μεγαλύτερο, μήκος Ε1πρέπει να γίνεται με συμφωνία μεταξύ του κατασκευαστή και του αγοραστή. |
Εφαρμογή:
1Συστήματα αγωγών: Χρησιμοποιούνται για την σφράγιση των άκρων των σωλήνων στις βιομηχανίες χημικών, πετρελαίου και φυσικού αερίου, εξασφαλίζοντας την ακεραιότητα και την πρόληψη διαρροών.
2. Επεξεργασία τροφίμων: Κατάλληλο για συστήματα χειρισμού και επεξεργασίας τροφίμων, όπου η υγιεινή και η αντοχή στη διάβρωση είναι κρίσιμες.
3Φαρμακευτική βιομηχανία: Χρησιμοποιείται σε διαδικασίες παραγωγής όπου η καθαριότητα και η χαμηλή περιεκτικότητα σε νικέλιο είναι απαραίτητες για την πρόληψη αλλεργικών αντιδράσεων.
4Εξοπλισμός ζυθοποιίας: Ιδανικό για συστήματα ζυθοποιίας, όπου συμβάλλει στη διατήρηση της ποιότητας της μπύρας.
5Θαλάσσιες εφαρμογές: Χρησιμοποιείται σε θαλάσσια περιβάλλοντα λόγω της αντοχής του στη διάβρωση από το αλμυρό νερό.
6. Κατασκευή: Εφαρμογές σε δομικά στοιχεία που απαιτούν αντοχή και αντοχή στα στοιχεία.
