Εναλλακτικές συσκευές για την κατασκευή υδραυλικών υλικών

Σύνοψη:

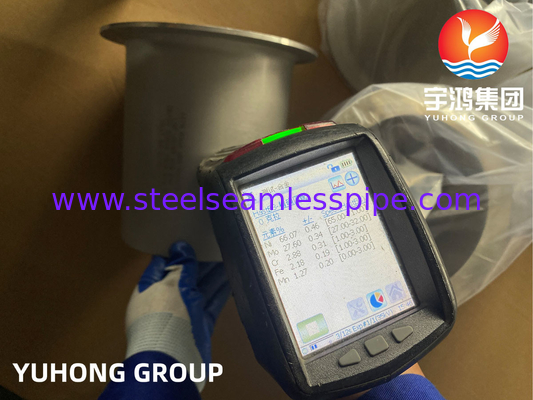

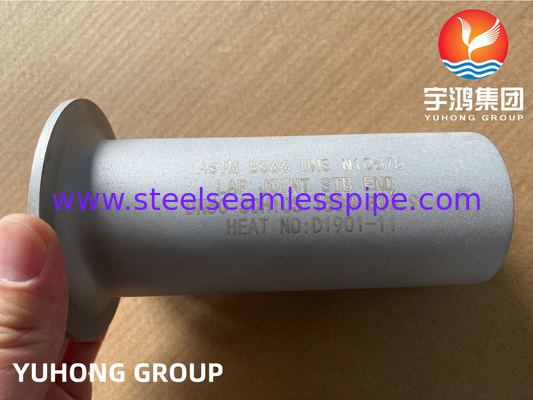

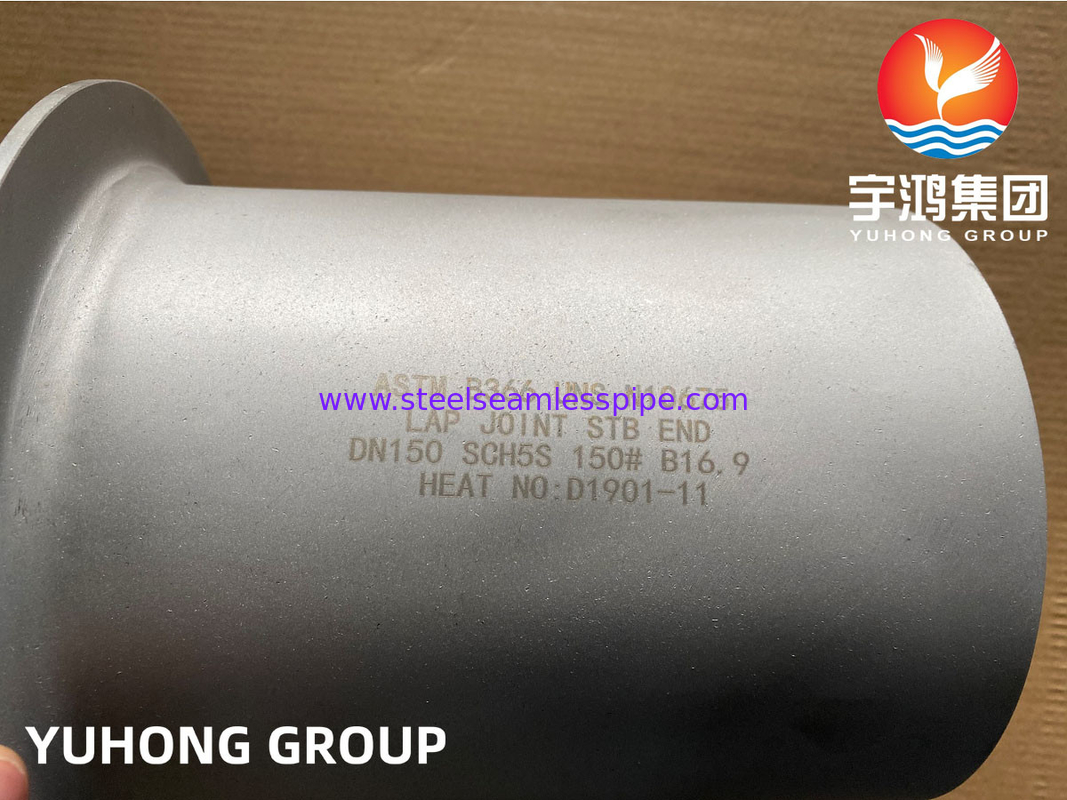

Το Hastelloy B3 Lap Joint Stub End είναι ένα εξειδικευμένο κατασκευαστικό στοιχείο από Hastelloy B3,ένα κράμα νικελίου-μολυβδενίου υψηλών επιδόσεων γνωστό για την εξαιρετική αντοχή του στο υδροχλωρικό οξύ σε όλες τις συγκεντρώσεις και θερμοκρασίεςΤο κράμα αυτό παρουσιάζει επίσης εξαιρετική αντοχή σε τρύπες, ρωγμές λόγω διάβρωσης και οξείδωση, καθιστώντας το ιδανικό για διαβρωτικά περιβάλλοντα.

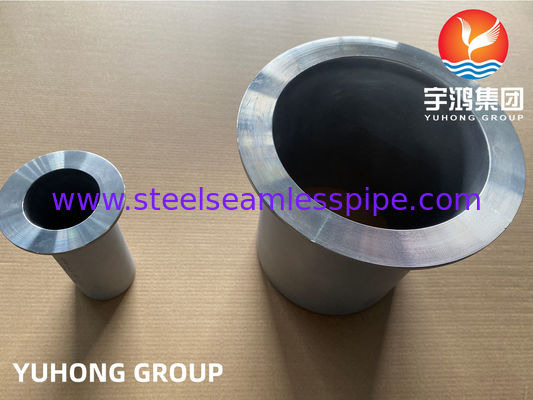

Το άκρο του κομματιού της γόνας διαθέτει επίπεδο προφίλ που επιτρέπει την εύκολη σύνδεση με τις φλάντζες σωλήνων, παρέχοντας μια ασφαλή και στεγνή διεπαφή.που επιτρέπει την απλή συναρμολόγηση και διάσπαση, η οποία είναι ιδιαίτερα ευεργετική στις εργασίες συντήρησης.

Τα βασικά χαρακτηριστικά του Hastelloy B3 περιλαμβάνουν:

- Αντοχή στη διάβρωση: Εξαιρετική αντοχή σε περιβάλλοντα μείωσης, ιδίως σε οργανικά και ανόργανα οξέα, βελτιώνοντας την αντοχή σε σκληρές εφαρμογές χημικής επεξεργασίας.

- Σταθερότητα θερμοκρασίας: Διατηρεί τις μηχανικές του ιδιότητες σε ευρύ εύρος θερμοκρασιών, εξασφαλίζοντας την αξιοπιστία των επιδόσεων σε διάφορες συνθήκες λειτουργίας.

- Κατασκευαστικότητα: Το κράμα μπορεί εύκολα να συγκολληθεί και να σχηματιστεί, επιτρέποντας την προσαρμογή σε διαφορετικές βιομηχανικές εφαρμογές.

- Ευελιξία: Κατάλληλο για χρήση σε χημικές βιομηχανίες, πετροχημικές βιομηχανίες και άλλες εφαρμογές όπου υπάρχουν επιθετικά μέσα, ενισχύοντας τον ρόλο του σε κρίσιμα συστήματα.

Ειδικότητα:

Χημική σύνθεση:

Μηχανικές ιδιότητες:


Μέγεθος:

Ονομαστικό μέγεθος		ΟΔ κυλίνδρου (μμ)		Διάρκεια (μμ)		Ακτίνα του φιλέτου (μμ)		Διάμετρος της γωνίας (μμ)
DN	Εθνικό ΕΣΠ	Υπερβολικό		F		R		G
		Μαξ. Μαξ.	- Μίνι.	Μεγάλος τύπος	Σύντομος τύπος	Α	Β μέγιστο
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	Δύο και μισό	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Σημειώσεις: 1) Όταν ο μικρός τύπος χρησιμοποιείται για τις μεγαλύτερες φλάντζες με PN 50 και PN 110 ((300 και 600 LB) και για τις φλάντζες με PN 150 ((900 LB) και άνω,ή ο μακρύς τύπος χρησιμοποιείται στην μεγαλύτερη φλάντσα με PN 260 και PN 420 ((1500 και 2500LB), το μήκος του κυλίνδρου μπορεί να προστεθεί για να είναι εφικτή η συγκόλληση, το μήκος προσθήκης πρέπει να διαπραγματεύεται από τον κατασκευαστή και τον αγοραστή. 2) Το πάχος της σύνδεσης προστίθεται εάν χρησιμοποιείται η επιφάνεια επαφής TG και MFM της φλάντζας και το πάχος πρόσθεσης αυξάνεται (δεν περιλαμβάνεται) στο μήκος βάσης F. 3) Η ακτίνα του φιλέτου R (τύπου Α) πρέπει να είναι σύμφωνη με αυτή των χαλαρών φλάντζων σύμφωνα με το GB/T 9118.1 9118.2 ή το ASME B16.5Η ακτίνα του φιλέτου R (τύπου Β) εφαρμόζεται μόνο για τα πρότυπα του MSS SP-43 με μικρό μήκος F. 4) Η διάμετρος του αρθρώματος γλουτού G πρέπει να είναι σύμφωνη με την τυποποιημένη επεξεργασμένη επιφάνεια που αναφέρεται στο πρότυπο ASME B16.5 και το πίσω μέρος του αρθρώματος πρέπει να είναι επεξεργασμένο ώστε να είναι σύμφωνο με την επιφάνεια εγκατάστασης.το μέγεθος K που καθορίζεται στην ASME B 16.5 Εφαρμόζεται. 5) Το ελάχιστο πάχος των αρθρώσεων γωνίας t δεν πρέπει να είναι μικρότερο από το ονομαστικό πάχος τοιχώματος του σωλήνα.
