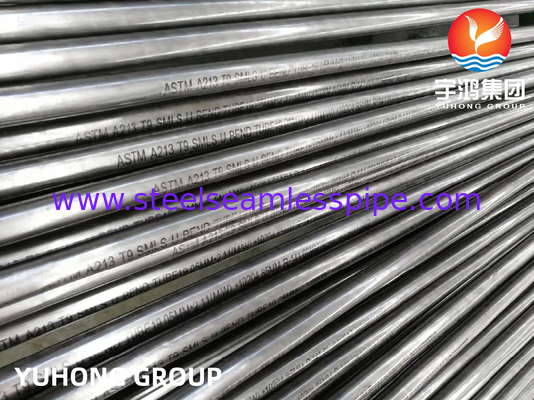

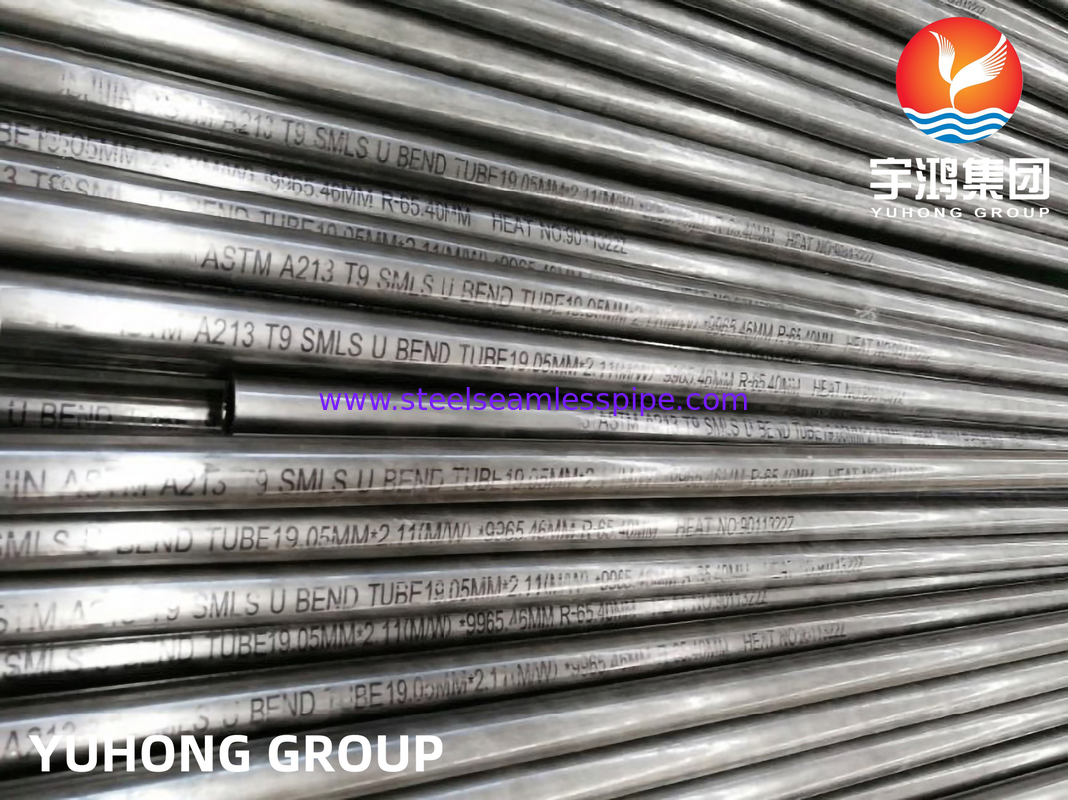

ASME SA213 T9 9Cr1Mo Σύνθετο χάλυβα αδιάβροχο σωλήνα ανταλλακτήρα θερμότητας U Bend
Σύνοψη:
Ο άψογος σωλήνας U-bend T9 είναι ένας εξειδικευμένος σωλήνας που έχει σχεδιαστεί για χρήση σε διάφορες εφαρμογές, ιδιαίτερα σε βιομηχανίες όπως αεροδιαστημική, αυτοκινητοβιομηχανία και κατασκευή.Διαθέτει μια μοναδική σχήμα U στροφή που επιτρέπει την αποτελεσματική ροή και τη βέλτιστη διαχείριση του χώρου σε συστήματα όπου οι παραδοσιακοί ευθείοι σωλήνες μπορεί να μην ταιριάζουν ή να λειτουργούν αποτελεσματικά.
Ένα από τα βασικά χαρακτηριστικά των αδιάβρωστων σωλήνων U-bend T9 είναι η αδιάβροχη κατασκευή τους, η οποία εξαλείφει τις συγκόλλησεις και τις αρθρώσεις, αυξάνοντας έτσι την αντοχή και μειώνοντας τον κίνδυνο διαρροών.Ο σχεδιασμός αυτός εξασφαλίζει μια πιο ανθεκτική δομή ικανή να αντέξει υψηλές πιέσεις και δύσκολες συνθήκες, καθιστώντας το ιδανικό για εφαρμογές υψηλών επιδόσεων.
Η διαδικασία κατασκευής περιλαμβάνει γενικά προηγμένες τεχνικές, όπως το σχηματισμό ακριβείας και τη θερμική επεξεργασία, εξασφαλίζοντας ότι οι σωλήνες πληρούν αυστηρά πρότυπα ποιότητας.Αυτή η προσοχή στις λεπτομέρειες επιτρέπει εξαιρετική ακρίβεια των διαστάσεων και επαναληπτικότητα, είναι απαραίτητη για εφαρμογές όπου οι ακριβείς μετρήσεις είναι κρίσιμες.
Τα υλικά που χρησιμοποιούνται στους αδιάβροχους σωλήνες U-bend T9 συχνά περιλαμβάνουν κράματα υψηλής ποιότητας, παρέχοντας οφέλη όπως αντοχή στη διάβρωση και ανώτερες μηχανικές ιδιότητες.Αυτό τα καθιστά κατάλληλα για σκληρά περιβάλλοντα και παρατείνει τη διάρκεια ζωής τους.
Επιπλέον, οι σωλήνες T9 U-bend είναι ευπροσάρμοστοι, διαθέσιμοι σε διάφορες διαμέτρους και πάχους τοίχων για να ανταποκριθούν σε ειδικές απαιτήσεις.Μπορούν να ενσωματωθούν εύκολα σε υπάρχοντα συστήματα λόγω της προσαρμοστικής τους σχεδίασης, καθιστώντας τους μια επιλογή για τους μηχανικούς και τους σχεδιαστές.
Ειδικότητα:
| Τύπος |
ASTM A213 & ισοδύναμο πρότυπο ASME, DIN & EN |
| Αξιολογίες |
Τ9·9Cr1Mo |
| Τύπος |
Χωρίς συγκόλληση σωλήνα U-ben |
| Εξωτερική διάμετρος |
1/4' έως 1'' ή σε ειδικό μέγεθος |
| Δάχος τοίχου |
Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2008/57/ΕΚ σχετικά με την προστασία των καταναλωτών από την τρομοκρατία (ΕΕ L 347 της 20.12.2009, σ. 1). |
| Διάρκεια |
μήκη κοπής |
| Προϋποθέσεις παράδοσης |
Κανονικοποιήστε και θερμαίνετε |
| Τελικά |
Καθαρό άκρο, κούτσουρο άκρο |
| Άλλες δοκιμές |
Ανάλυση προϊόντων,Δοκιμαστικό ρεύμα, υδροστατικό, υπερηχογράφημα.Δοκιμή επίπεδησης, δοκιμή σκληρότητας, δοκιμή εφελκυσμού κλπ. |
| Διάσταση |
Όλες οι σωλήνες κατασκευάζονται και ελέγχονται / δοκιμάζονται σύμφωνα με τα σχετικά πρότυπα, συμπεριλαμβανομένων των ASTM και ASME |
| Συσκευή |
Κουτί από αντισυλληπτικό ξύλο/υφασμένη σακούλα σε πακέτο |
Χημική σύνθεση:
| Αξία |
Εθνική Υπηρεσία |
Γ |
Μ |
Π |
S |
Ναι. |
Αρ |
Μo |
| Τ9 |
K90941 |
0.15 το πολύ. |
0.30-0.60 |
0.025 μέγιστο |
0.025 μέγιστο |
0.25-1.00 |
8.0-10.0 |
0.90-1.10 |
Μηχανικές ιδιότητες:
| Αξία |
Εθνική Υπηρεσία |
Δυνατότητα τέντωσης, min, ksi (MPa) |
Δύναμη απόδοσης,
min, ksi (MPa) |
Αμήκρυνση σε 2 ίντσες.
ή 50 mm, min (%) |
Σκληρότητα |
| Ροκγουελ. |
Brinell/Vickers |
| Τ9 |
K90941 |
60(415) |
30(205) |
30 |
89HRB |
179HBW/190HV |
Εφαρμογές:
1. Ανταλλάκτες θερμότητας: Οι αδιάβροχοι σωλήνες καμπής U T9 χρησιμοποιούνται ευρέως σε ανταλλακτές θερμότητας για διάφορες βιομηχανίες, συμπεριλαμβανομένης της παραγωγής ενέργειας, της πετροχημικής και της χημικής επεξεργασίας.Αυτοί οι σωλήνες διευκολύνουν την αποτελεσματική μεταφορά θερμότητας μεταξύ ζεστών και κρύων υγρών, καθιστώντας τους ιδανικούς για εφαρμογές όπως οι ανταλλακτές θερμότητας, οι συμπυκνωτές και οι οικονομιστές.
2Κεταλλωτήρες και υπερθερμαντήρες: Οι αδιάβροχοι σωλήνες στροφής U T9 βρίσκουν εφαρμογή σε λέβητες και υπερθερμαντήρες.Χρησιμοποιούνται για την παραγωγή και υπερθέρμανση ατμού σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και βιομηχανικές διαδικασίες που απαιτούν λειτουργίες υψηλής πίεσης και υψηλής θερμοκρασίαςΗ κατασκευή από κράμα χάλυβα T9 παρέχει εξαιρετική αντοχή και αντοχή στην παραμόρφωση.
3- Επεξεργασία και πετροχημικές διαδικασίες: Οι αδιάβροχοι σωλήνες στροφής U T9 χρησιμοποιούνται στις βιομηχανίες επεξεργασίας και πετροχημικών προϊόντων για εφαρμογές όπως οι κρεκαριστικοί φούρνοι, οι μεταρρυθμιστές,και συστήματα σωλήνων υψηλής θερμοκρασίαςΟι σωλήνες αυτοί μπορούν να αντέξουν τα διαβρωτικά περιβάλλοντα και τις υψηλές θερμοκρασίες που σχετίζονται με αυτές τις διαδικασίες, εξασφαλίζοντας αξιόπιστες επιδόσεις και μακροζωία.
4Θερμικά Ηλιακά Ενέργεια: Οι αδιάβροχοι σωλήνες Τ9 U Bend χρησιμοποιούνται σε θερμικούς ηλιακούς σταθμούς για τη συλλογή και τη μεταφορά της ηλιακής ενέργειας.Ενσωματώνονται σε σωλήνες δέκτη των παραβολικών συλλέκτες ηλιακής ενέργειας, όπου απορροφούν την ηλιακή ακτινοβολία και την μεταφέρουν σε υγρά εργασίας για την παραγωγή ηλεκτρικής ενέργειας ή άλλες θερμικές εφαρμογές.
5Σύστηματα σωληνώσεων υψηλής θερμοκρασίας: Οι αδιάβροχοι σωλήνες U T9 είναι κατάλληλοι για συστήματα σωληνώσεων υψηλής θερμοκρασίας που βρίσκονται σε διάφορες βιομηχανίες, συμπεριλαμβανομένων του πετρελαίου και του φυσικού αερίου, των χημικών και της παραγωγής ενέργειας.Μπορούν να χρησιμοποιηθούν για εφαρμογές όπως η διανομή ατμού, υπερθερμασμένες ατμομηχανές και συστήματα κυκλοφορίας θερμού ελαίου, όπου η αντοχή σε υψηλές θερμοκρασίες και θερμική πίεση είναι κρίσιμη.
