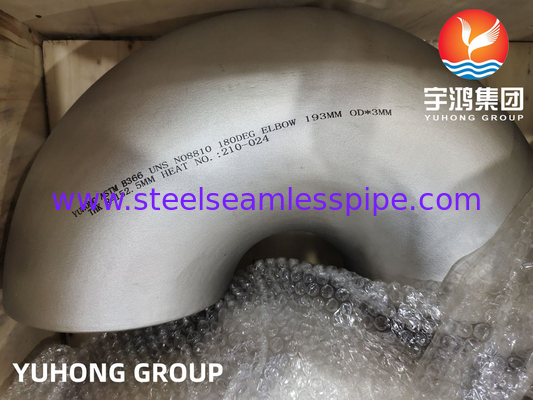

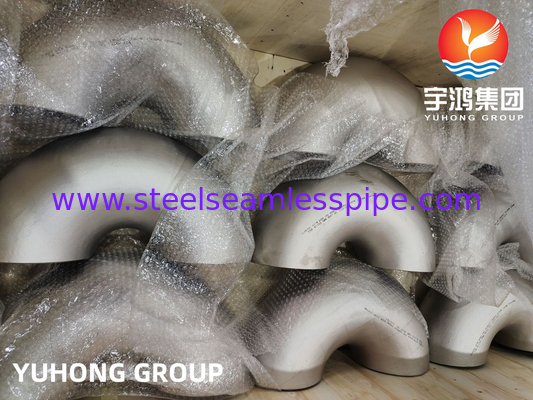

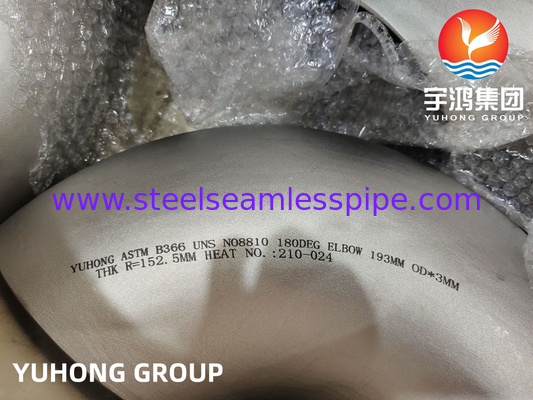

B16.9 Εξαρτήματα σωληνώσεων συγκόλλησης άκρων, ASTM B366 Incoloy 800H / UNS N08810 Αγκώνας 180 ΜΟΙΡΩΝ
Το ASTM B366 είναι μια τυπική προδιαγραφή για εργοστασιακά κατασκευασμένα εξαρτήματα από σφυρήλατο νικέλιο και κράματα νικελίου. Το Incoloy 800H είναι ένα κράμα νικελίου-σιδήρου-χρωμίου που αποτελεί μέρος αυτής της προδιαγραφής. Ο αγκώνας Incoloy 800H / UNS N08810 είναι ειδικά σχεδιασμένος για να αντέχει σε υψηλές θερμοκρασίες και πιέσεις, καθιστώντας τον ιδανικό για χρήση σε εφαρμογές όπου το υγρό ή το αέριο που μεταφέρεται είναι σε υψηλή θερμοκρασία και πίεση. Προσφέρει επίσης εξαιρετική αντοχή στη διάβρωση και την οξείδωση, γεγονός που το καθιστά κατάλληλο για χρήση σε σκληρά περιβάλλοντα όπου άλλα υλικά μπορεί να διαβρωθούν ή να υποβαθμιστούν με την πάροδο του χρόνου.
Ισοδύναμες ποιότητες εξαρτημάτων συγκόλλησης άκρων ASTM B366 Incoloy 800/800H/800HT
| ΠΡΟΤΥΠΟ |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
OR |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15(H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
Μηχανική ανάλυση εξαρτημάτων συγκόλλησης άκρων Incoloy 800/800H/800HT
| Στοιχείο |
Πυκνότητα |
Σημείο τήξης |
Αντοχή σε εφελκυσμό |
Όριο διαρροής (0,2% Offset) |
Επιμήκυνση |
| 800 / 800H / 800HT |
7,94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75.000 , MPa – 520 |
Psi – 30.000 , MPa – 205 |
30 % |
Χημική σύνθεση εξαρτημάτων συγκόλλησης άκρων Incoloy 800/800H/800HT
| Βαθμός |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
0.10 max |
1.50 max |
1.00 max |
0.015 max |
0.75 max |
39.50 min |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800H |
0.05 – 0.10 |
1.50 max |
1.00 max |
0.015 max |
0.75 max |
39.50 min |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800HT |
0.06 – 0.10 |
1.50 max |
1.00 max |
0.015 max |
0.75 max |
39.50 min |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60? |
0.15 – 0.60 |
Υπάρχουν διάφοροι τύποι αγκώνων που χρησιμοποιούνται σε συστήματα σωληνώσεων, όπως:
1. Αγκώνας 45 μοιρών: Αυτός ο τύπος αγκώνα αλλάζει την κατεύθυνση της ροής κατά 45 μοίρες.
2. Αγκώνας 90 μοιρών: Αυτός ο τύπος αγκώνα αλλάζει την κατεύθυνση της ροής κατά 90 μοίρες.
3. Αγκώνας 180 μοιρών: Αυτός ο τύπος αγκώνα αλλάζει την κατεύθυνση της ροής κατά 180 μοίρες, αντιστρέφοντας αποτελεσματικά την κατεύθυνση της ροής.
4. Αγκώνας μικρής ακτίνας: Αυτός ο τύπος αγκώνα έχει μικρότερη απόσταση κέντρου-άκρου από έναν τυπικό αγκώνα, καθιστώντας τον ιδανικό για χρήση σε στενούς χώρους.
5. Αγκώνας μεγάλης ακτίνας: Αυτός ο τύπος αγκώνα έχει μεγαλύτερη απόσταση κέντρου-άκρου από έναν τυπικό αγκώνα, γεγονός που βοηθά στη μείωση της τριβής και της απώλειας πίεσης στο σύστημα.
Εφαρμογές
Οι αγκώνες από κράμα νικελίου χρησιμοποιούνται συνήθως σε συστήματα σωληνώσεων λόγω της εξαιρετικής αντοχής τους στη διάβρωση και σε περιβάλλοντα υψηλής θερμοκρασίας. Χρησιμοποιούνται συχνά σε βιομηχανίες όπως η πετροχημική, η χημική και η παραγωγή ενέργειας. Μερικές συγκεκριμένες εφαρμογές περιλαμβάνουν αγωγούς πετρελαίου και φυσικού αερίου, χημική επεξεργασία και συστήματα ατμού.
1. Ναυπηγική.
2. Εξοπλισμός χημικής και υδρογονάνθρακα.
3. Δεξαμενές βενζίνης και γλυκού νερού.
4. Στήλες αργού πετρελαίου.
5. Θερμαντήρες αποαερισμού.
6. Θερμαντήρες νερού τροφοδοσίας λέβητα και άλλοι εναλλάκτες θερμότητας.
7. Βαλβίδες, αντλίες, άξονες, εξαρτήματα και συνδετήρες.8. Βιομηχανικοί εναλλάκτες θερμότητας.
9. Χλωριωμένοι διαλύτες.
10. Πύργοι απόσταξης αργού πετρελαίου.
