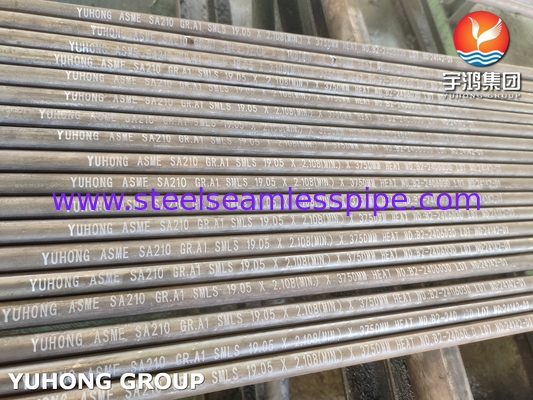

ASME SA210 Grade A1 Carbon Steel Seamless Boiler Tube and Superheater Tube

ASME SA210 GR.A1 είναι ένας σωλήνας από χάλυβα μέσου άνθρακα σύμφωνα με το πρότυπο ASME SA210. Χρησιμοποιείται συνήθως ως σωλήνες τοίχων υδρόψυξης, σωλήνες εξοικονομητή, σωλήνες υπερθερμαντήρα χαμηλής θερμοκρασίας και διάφοροι σωλήνες εναλλάκτη θερμότητας για την κατασκευή λεβήτων σταθμών παραγωγής ενέργειας, βιομηχανικών λεβήτων και θαλάσσιων λεβήτων. Η θερμοκρασία περιβάλλοντος εργασίας συνήθως δεν υπερβαίνει τους 450°C (840°F). Σε υψηλότερες θερμοκρασίες ή σε πιο απαιτητικά περιβάλλοντα, θα επιλέγονται υλικά με υψηλότερη περιεκτικότητα σε κράμα όπως τα ASME SA213 T11 και T22.GR.A1 είναι η ελάχιστη βαθμίδα αντοχής που καθορίζεται στο πρότυπο ASME SA210. Είναι ένας χάλυβας μέσου άνθρακα με υψηλότερη περιεκτικότητα σε άνθρακα από τον χάλυβα χαμηλού άνθρακα όπως ο A53 και χαμηλότερη από τον χάλυβα υψηλού άνθρακα. Κατασκευάζεται με διαδικασίες ψυχρής ή θερμής επεξεργασίας και υποβάλλεται στην απαραίτητη θερμική επεξεργασία για την απόκτηση της απαιτούμενης δομής και ιδιοτήτων.

ASME SA210 GR.A1 ανήκει στον χάλυβα μέσου άνθρακα με περιεκτικότητα σε άνθρακα μικρότερη ή ίση με 0,27%. Σε σύγκριση με τους χάλυβες χαμηλού άνθρακα όπως οι ASME SA178 GR.A και ASME SA192, διατηρεί υψηλότερη αντοχή, ενώ εξακολουθεί να έχει σχετικά καλή συγκολλησιμότητα και μορφοποίηση, η οποία είναι σε κάποιο βαθμό ανώτερη από τους χάλυβες υψηλότερου άνθρακα ή κράματος. Από την άλλη πλευρά, μια περιεκτικότητα σε πυρίτιο μεγαλύτερη ή ίση με 0,10% διασφαλίζει ότι το ASME SA210GR.A1 έχει καλό αποτέλεσμα αποξείδωσης.

Μηχανικές ιδιότητες σωλήνων λέβητα ASME SA210 Grade A1

Ανοχή πάχους τοιχώματος σωλήνα λέβητα ASME SA210

Σύγκριση μεταξύ σωλήνων από χάλυβα άνθρακα ASME SA210 GR.A1 και άλλων βαθμών

• SA210 GR.A1 vs SA210 GR.C: Σε σύγκριση με το ASME SA210 GR.C, το οποίο έχει περιεκτικότητα σε άνθρακα ≤ 0,35%, το GR.A1 έχει χαμηλότερη περιεκτικότητα σε άνθρακα (≤ 0,27%), με αποτέλεσμα σχετικά χαμηλότερη αντοχή του σωλήνα. Είναι κατάλληλο για περιβάλλοντα εργασίας σε μέτριες έως χαμηλές θερμοκρασίες και μέτριες έως χαμηλές πιέσεις, ενώ το GR.C είναι κατάλληλο για ελαφρώς υψηλότερες θερμοκρασίες και περιβάλλοντα πίεσης. Ωστόσο, λόγω της χαμηλότερης αντοχής του, το GR.A1 έχει καλύτερη συγκολλησιμότητα και μορφοποίηση από το GR.C. Το GR.C απαιτεί συνήθως προθέρμανση και θερμική επεξεργασία μετά τη συγκόλληση.
• SA210 GR.A1 vs SA192: Σε σύγκριση με τους σωλήνες από χάλυβα μέσου άνθρακα SA210 GR.A1, το SA192 ανήκει σε σωλήνες από χάλυβα χαμηλού άνθρακα (C ≤ 0,06-0,18%) με τη χαμηλότερη αντοχή, αλλά έχει εξαιρετική ολκιμότητα, συγκολλησιμότητα και θερμική αγωγιμότητα. Χρησιμοποιείται συνήθως σε εξοικονομητές και τοιχώματα υδρόψυξης λεβήτων χαμηλής πίεσης.
• SA210 GR.A1 vs SA106 GR.B: Αν και τόσο το SA106 GR.B όσο και το SA210 GR.A1 ανήκουν σε χάλυβα μέσου άνθρακα (C ≤ 0,30%), χρησιμοποιούνται κυρίως για αγωγούς διεργασίας υψηλής θερμοκρασίας και υψηλής πίεσης (όπως αγωγοί κύριου ατμού πετροχημικών και σταθμών παραγωγής ενέργειας). Η χημική τους σύνθεση, οι απαιτήσεις θερμικής επεξεργασίας (συνήθως κανονικοποίηση+σκλήρυνση ή σβήσιμο+σκλήρυνση) και οι μηχανικές ιδιότητες (ειδικά η απόδοση σε υψηλή θερμοκρασία) διαφέρουν από τους σωλήνες λέβητα από χάλυβα άνθρακα SA210. Τα δύο δεν είναι άμεσα εναλλάξιμα.

Το κόστος του ASME SA210 GR.A1 είναι χαμηλότερο από αυτό των σωλήνων από χάλυβα κράματος και η διαδικασία της αγοράς είναι επαρκής. Ταυτόχρονα, έχει καλή επεξεργασιμότητα και είναι σχετικά εύκολο να υποβληθεί σε επεξεργασία όπως συγκόλληση, κάμψη και κοπή. Έχει καλή αντοχή και πλαστικότητα και μπορεί να καλύψει τις βασικές απαιτήσεις των λεβήτων και των εναλλακτών θερμότητας μεσαίων παραμέτρων για αντοχή και πλαστικότητα και έχει καλύτερη θερμική αγωγιμότητα από τον ανοξείδωτο χάλυβα.

Όταν επιλέγετε ASME SA210 GR.A1 σωλήνες από χάλυβα άνθρακα, θα πρέπει να σημειωθεί ότι το ASME SA210 GR.A1 έχει περιορισμένη αντοχή σε υψηλή θερμοκρασία. Η μέγιστη θερμοκρασία λειτουργίας του είναι συνήθως κάτω από 450℃. Όταν υπερβαίνει αυτή τη θερμοκρασία, η αντοχή του σωλήνα θα μειωθεί σημαντικά και η ικανότητα αντιοξείδωσης είναι ανεπαρκής. Όταν εργάζεται για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλής θερμοκρασίας, η αντοχή του ASME SA210 GR.A1 στην παραμόρφωση ερπυσμού θα είναι κατώτερη από αυτή του χάλυβα κράματος. Ταυτόχρονα, σε διαβρωτικά μέσα όπως οξυγονωμένο νερό, οξύ και αλκάλια, το ASME SA210 GR.A1 απαιτεί καλό έλεγχο της χημείας του νερού για τη διατήρηση της απόδοσης.

Εφαρμογή σωλήνων λέβητα ASME SA210 GR. A1

• Λέβητες σταθμών παραγωγής ενέργειας: Σωλήνες τοίχων υδρόψυξης, σωλήνες εξοικονομητή, σωλήνες υπερθερμαντήρα/επαναθερμαντήρα χαμηλής θερμοκρασίας.
• Βιομηχανικοί λέβητες: Σωληνώσεις θέρμανσης επιφανειών για διάφορους λέβητες μέσης και χαμηλής πίεσης.
• Εναλλάκτες θερμότητας και συμπυκνωτές: Σωληνώσεις ανταλλαγής θερμότητας για μη διαβρωτικά ή ελαφρώς διαβρωτικά μέσα.
• Γενικοί δομικοί σωλήνες: Λόγω της φύσης τους χωρίς ραφή, μπορούν επίσης να χρησιμοποιηθούν σε δομικές εφαρμογές που απαιτούν ομοιόμορφη σωλήνωση και αντοχή στην πίεση.
