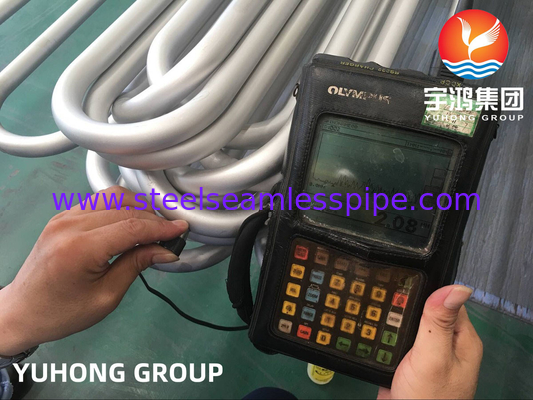

ASTM B444 Κράμα 625 (UNS N06625) Σωλήνας Εναλλάκτη Θερμότητας U Bend Χωρίς Ραφή
Μεταλλογραφική δομή σωλήνα εναλλάκτη θερμότητας από κράμα χάλυβα N06625:
Η μικροδομή αυτού του κράματος στην κατάσταση στερεού διαλύματος είναι μια ωστενιτική μήτρα με μικρή ποσότητα φάσεων TiN, NbC και M6C. Μετά από μακροχρόνια γήρανση στους 650~900 ℃, οι κατακρημνισμένες φάσεις είναι γ',δ, M23C6 και M6C.
Απόδοση και απαιτήσεις διεργασίας σωλήνα εναλλάκτη θερμότητας από κράμα χάλυβα N06625:
1. Αυτό το κράμα έχει καλή ψυχρή και θερμή μορφοποίηση και η θερμοκρασία θέρμανσης για τη σφυρηλάτηση χαλύβδινων ράβδων είναι 1120 ℃.
2. Το μέσο μέγεθος κόκκων αυτού του κράματος σχετίζεται στενά με τον βαθμό παραμόρφωσης της σφυρηλάτησης και την τελική θερμοκρασία σφυρηλάτησης.
3. Η απόδοση συγκόλλησης του κράματος είναι καλή και μπορεί να χρησιμοποιηθεί για συγκόλληση τόξου αργού με ηλεκτρόδιο βολφραμίου ή αυτό το κράμα ως πρόσθετο σε προστατευτική ατμόσφαιρα, καθώς και συγκόλληση με συγκόλληση και συγκόλληση ραφής αντίστασης.
4. Διαδικασία επιφανειακής επεξεργασίας: Για να αφαιρεθεί η κλίμακα οξειδίου στην επιφάνεια του κράματος, πρώτα πλύσιμο με αλκάλια και στη συνέχεια πλύσιμο με οξύ σε υδατικό διάλυμα νιτρικού οξέος, υδροφθορικού οξέος.
5. Όταν η ποσότητα επεξεργασίας του κράματος είναι μεγαλύτερη από 15% κατά την ψυχρή εργασία, θα πρέπει να πραγματοποιείται θερμική επεξεργασία ανόπτησης μετά από θερμή εργασία.
Εφαρμογή σωλήνα εναλλάκτη θερμότητας από κράμα χάλυβα N06625
1. Εξαρτήματα οργανικών χημικών διεργασιών που περιέχουν χλωρίδια, ειδικά όταν χρησιμοποιούνται όξινοι καταλύτες χλωριούχων;
2. Δεξαμενές μαγειρέματος και λεύκανσης που χρησιμοποιούνται στη βιομηχανία πολτού και χαρτιού;
3. Ο πύργος απορρόφησης, ο επαναθερμαντής, το διάφραγμα εισόδου καυσαερίων, ο ανεμιστήρας (υγρός), ο αναδευτήρας, η πλάκα καθοδήγησης και η καπνοδόχος στο σύστημα αποθείωσης καυσαερίων;
4. Χρησιμοποιείται για την κατασκευή εξοπλισμού και εξαρτημάτων για όξινο περιβάλλον αερίου; Γεννήτρια αντίδρασης οξικού οξέος και άνυδρου οξικού οξέος; Συμπυκνωτής θειικού οξέος κ.λπ.
Κύριες προδιαγραφές σωλήνα εναλλάκτη θερμότητας από κράμα χάλυβα N06625:
Σωλήνας χωρίς ραφή N06625, χαλύβδινη πλάκα N06625, στρογγυλό χάλυβα N06625, σφυρηλάτηση N06625, φλάντζα N06625, δακτύλιος N06625, συγκολλημένος σωλήνας N06625, χαλύβδινη ταινία N06625, ίσια ράβδος N06625, σύρμα N06625 και υποστηρικτικά υλικά συγκόλλησης, στρογγυλό κέικ N06625, επίπεδος χάλυβας N06625, εξαγωνική ράβδος N06625, μεγάλο και μικρό κεφάλι N06625, αγκώνας N06625, τεμάχιο N06625, μηχανικό εξάρτημα N06625, μπουλόνι και παξιμάδι N06625, συνδετήρας N06625
Χημική Σύνθεση του UNS N06625 / Inconel 625 Σωλήνας Εναλλάκτη Θερμότητας
| C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Cu |
Co |
Cb Ta |
Ti |
Al |
Fe |
Nb |
Άλλο |
| 0.1 |
.50 max |
.015 max |
.015 max |
.50 max |
20.0 -23.0 |
58.0 min |
8.0 -10.0 |
|
1.0 max |
|
0.40 max |
0.40 max |
5.0 max |
3.15 -4.15 |
|
Μηχανικές ιδιότητες του ASTM B444 Inconel 625 Σωλήνας εναλλάκτη θερμότητας από κράμα χάλυβα
Τυπικές ιδιότητες εφελκυσμού σε θερμοκρασία δωματίου του ανόπτημένου υλικού (Αντιπροσωπευτικές ιδιότητες εφελκυσμού, bar, 1800° F ανόπτηση)
| Temp° F |
Εφελκυσμός (psi) |
.2% Απόδοση (psi) |
Επιμήκυνση σε 2 “ (%) |
| 70 |
144,000 |
84,000 |
44 |
| 400 |
134,000 |
66,000 |
45 |
| 600 |
132,000 |
63,000 |
42.5 |
| 800 |
131,500 |
61,000 |
45 |
| 1000 |
130,000 |
60,500 |
48 |
| 1200 |
119,000 |
60,000 |
34 |
| 1400 |
78,000 |
58,500 |
59 |
| 1600 |
40,000 |
39,000 |
117 |
Προδιαγραφές
| Διεθνείς προδιαγραφές |
Φύλλο/Πλάκα |
Στρογγυλή ράβδος |
Σωλήνας |
Σωλήνας |
Εξαρτήματα |
Σφυρηλατήσεις |
| BS 3072, BS 3074, BS 3076, NA 21 DIN 17744, DIN 17750, DIN 17751, DIN 17752, DIN 17754. Werkstoff Nr. 2.4856 AFNOR NC 22 D Nb |
ASME SB-443 AMS 5599 AMS 5869 |
ASME SB-446 AMS 5666 AMS 5837 |
ASME SB-444 ASME SB-829 ASME SB-775 ASME SB-705 |
ASME SB-444 ASME SB-829 ASME SB-751 ASME SB-704 AMS 5581 |
ASME SB- 366 |
ASME SB- 564 AMS 5666 |
| Κράμα |
Κράμα 200(N02200), Κράμα 201(N02201), Κράμα 20(N08020), Κράμα 28(N08028), Κράμα 31(N08031), Κράμα 36 (K93600), Κράμα 904(N08904) |
| Hastelloy |
Hastelloy C22(N06022), Hastelloy C276(N10276), Hastelloy C4(N06045), Hastelloy S(N06635), Hastelloy C2000(N06200), Hastelloy G-30(N06030), Hastelloy G-35(N06035), Hastelloy X(N06002), Hastelloy N(N10003), Hastelloy B(N10001), Hastelloy B-2(N10665), Hastelloy B-3(N10675) |
| Monel |
Monel 400(N04400), Monel 401 (N04401), Monel 404 (N04404), Monel K500(N05500) |
| Inconel |
Inconel 600(N06600), Inconel 601(N06601), Inconel 617(N06617), Inconel 625(N06625), Inconel 690(N06690), Inconel 718(N07718), Inconel X-750(N07750) |
| Incoloy |
Incoloy 800(N08800), Incoloy 800H(N08810), Incoloy 800HT(N08811), Incoloy 825(N08825), Incoloy 925(N08925), Incoloy 926(N09926) |
| Άλλα |
253MA(S30815), 254SMO(S31254), S32304, 17-4PH(S17400), 17-7PH(S17700), 15-7PH(S15700) |
