Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | API, PED |
| Αριθμό μοντέλου: | A182 F304 Threadolet |
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Απαιτήσεις/ξύλινη συσκευασία περίπτωσης |
| Χρόνος παράδοσης: | Εξαρτάται από την ποσότητα |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 1000 τόνοι το μήνα |
| Προδιαγραφή: | ASTM A182 | Βαθμός: | F304/304L |
|---|---|---|---|
| Κατηγορία: | 3000,6000,9000 | Πρότυπα κατασκευής: | MSS SP-97 |
| Τύπος: | Buttweld | Μέγεθος: | 1/2» NPS ΣΕ 24» NPS |

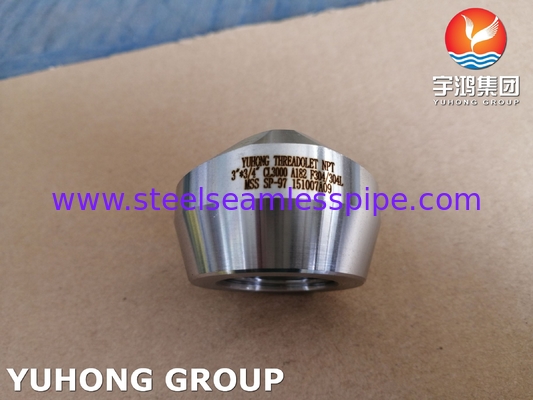

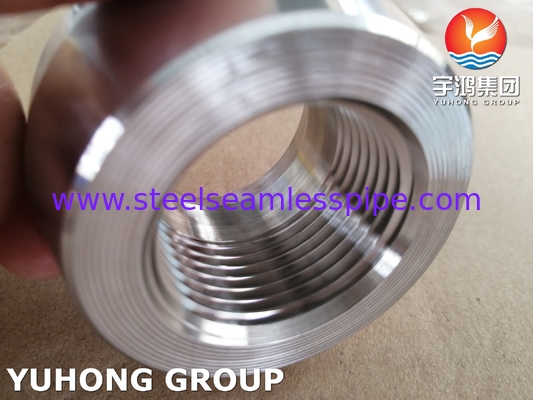

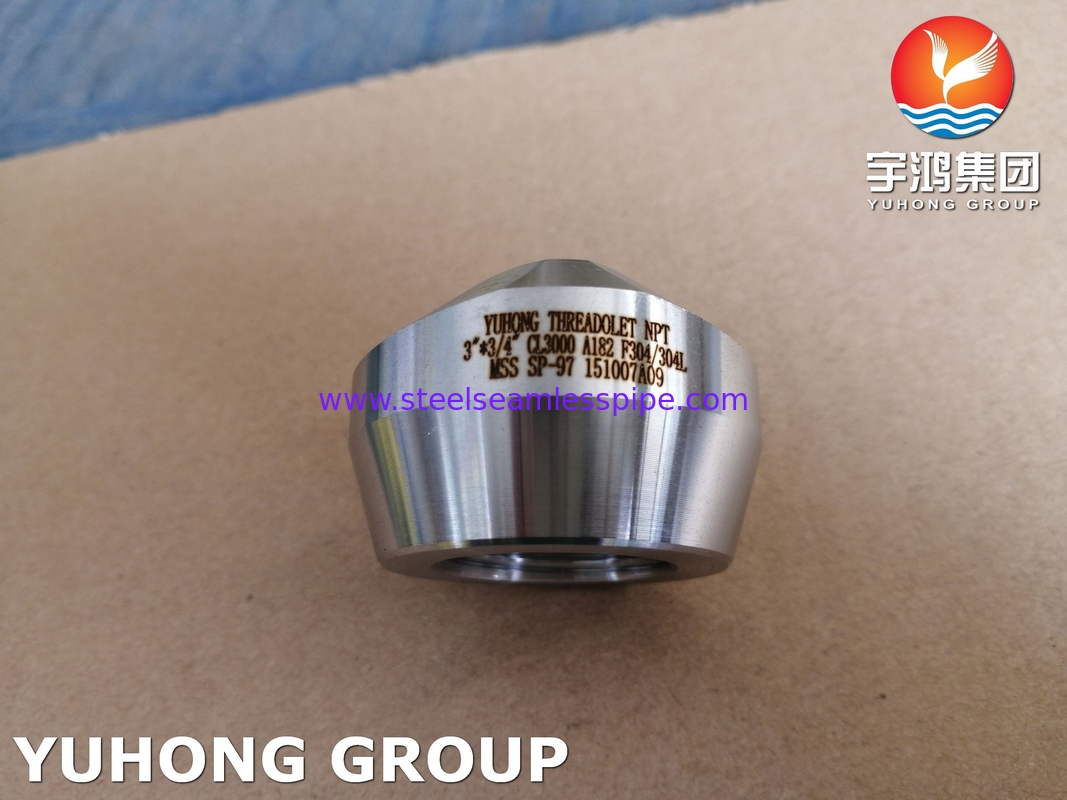

NPT συναρμολόγηση ASTM A182 F304 Threadolet MSS SP-97 ανοξείδωτου
Τι είναι ένα threadolet;
Ένα threadolet είναι ακριβώς το ίδιο με το weldolet με την κύρια διαφορά που είναι ότι συνδέει με το σωλήνα κλάδων μέσω ενός νήματος. Μια άλλη διαφορά του threadolet όσον αφορά το weldolet είναι το γεγονός ότι χρησιμοποιείται στις εφαρμογές με τις πολύ χαμηλότερες πιέσεις και τις μικρότερες διαμέτρους.
Το νήμα αυτού του τύπου σύνδεσης είναι γενικά του NPT τύπου σύμφωνα με τις προδιαγραφές ASME B1.20.1.
Προδιαγραφές του threadolet:
| Μέγεθος | 1/8» - 4»/DN6 - DN100 |
| Πίεση | 3000lbs/6000lbs |
| Πρότυπα κατασκευής | MSS SP-97 |
| Χάλυβας άνθρακα | ASTM A105, 20# |
| Χάλυβας χαμηλής θερμοκρασίας | ASTM A350 LF2, 16MN |
| Χάλυβας κραμάτων | ASTM A182 F11/F12/F5/F9/F91/F92 |
| Ανοξείδωτο | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| Διπλός χάλυβας | ASTM A182 F51, F53, F44 |
Παραπεμφθε'ν διάγραμμα βάρους:
| Ονομαστικό μέγεθος κλάδων | THRD Outler | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0,05 | - |
| 8 | 1/4 | 0,05 | - |
| 10 | 3/8 | 0,09 | - |
| 15 | 1/2 | 0,17 | 0,32 |
| 20 | 3/4 | 0,22 | 0,47 |
| 25 | 1 | 0,43 | 0,65 |
| 32 | 1 ¼ | 0,61 | 0,96 |
| 40 | 1 ½ | 0,69 | 1.28 |
| 50 | 2 | 1.10 | 2.15 |
| 65 | 2 ½ | 1.52 | - |
| 80 | 3 | 2.50 | - |
| 100 | 4 | 4.10 | - |
Διαστάσεις MSS SP-97 Threadolet
|
Ονομαστικό μέγεθος κλάδων |
Μήκος |
OD της συναρμολόγησης |
OD στο τέλος του κλάδου |
Μήκος του νήματος |
Τρύπα Dia περικοπών. |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6.7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13.9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28.9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30.5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
Ισοδύναμοι βαθμοί ανοξείδωτου F304:
| ΠΡΟΤΥΠΑ | WERKSTOFF NR. | UNS | JIS | BS | GOST | ΑΦΝΟΡ | Το EN |
| F304 | 1.4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18 ‐ 09 | X5CrNi18-10 |
Χημική σύνθεση F304:
| Βαθμός | Γ | ΜΝ | Π | S | Si | Νι | Χρώμιο | Φε |
|---|---|---|---|---|---|---|---|---|
| F304 | 0,08 | 2.00 | 0,045 | 0,030 | 1.0 | 8-11 | 18-20 | Bal. |
Εφαρμογές:
Το Thredolets χρησιμοποιείται για χαμηλής πιέσεως 90 κλάδους σωλήνων βαθμού.
Ο σωλήνας κλάδων βιδώνεται στο Thredolet, το οποίο είναι ενωμένο στενά στο σωλήνα τρεξίματος.
Το πέρασμα κλωστής σε βελόνα είναι γενικά του NPT τύπου και προσαρμόζεται στην προδιαγραφή ASME B1.20.1.
