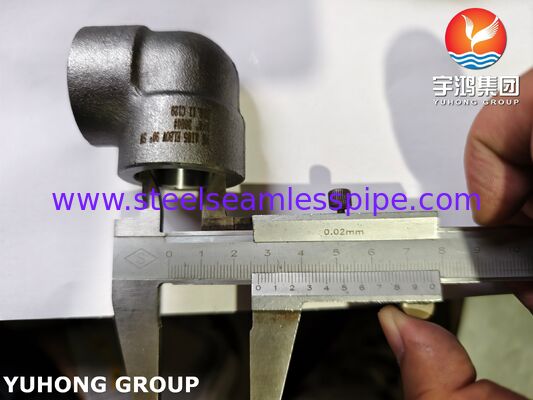

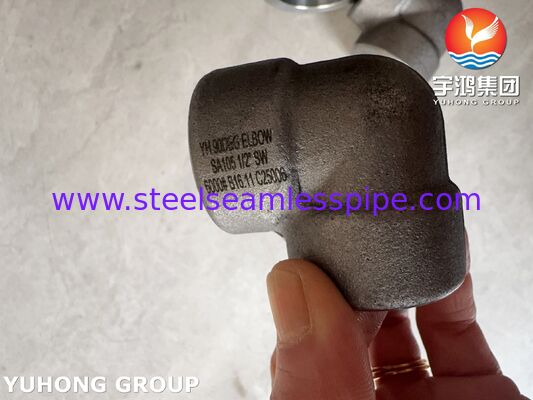

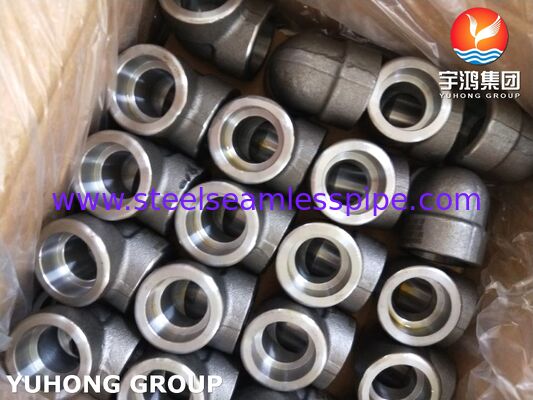

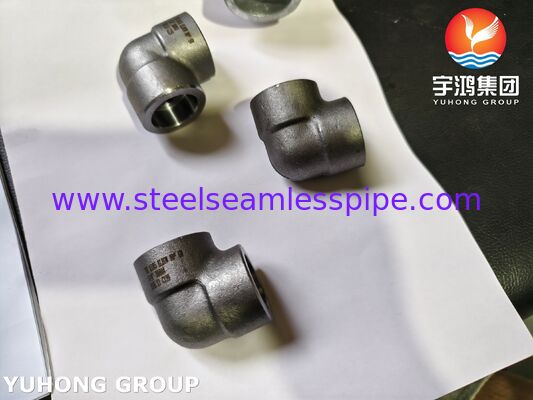

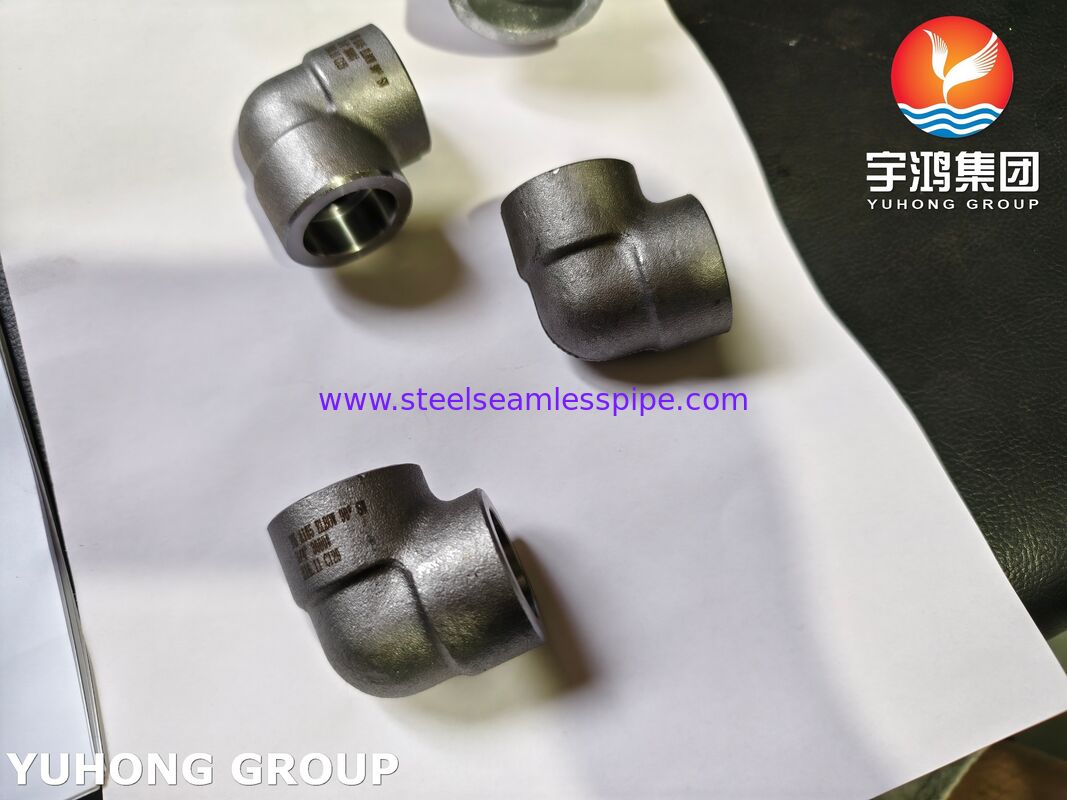

Α105 Socket-Weld (SW) Elbow Carbon steel forged fitting, threaded / NPT connections ASME B16.11​

Ένα αγκώνα συγκόλλησης υποδοχής A105 είναι ένα εξάρτημα σωλήνα σύνδεσης που χρησιμοποιείται σε συστήματα σωληνώσεων υψηλής πίεσης, κυρίως για την αλλαγή της κατεύθυνσης ενός αγωγού (π.χ., 90° ή 45°). Δεν είναι μια ενιαία έννοια, αλλά ένας επαγγελματικός όρος που συνδυάζει συγκεκριμένο υλικό (A105) και μια συγκεκριμένη μορφή σύνδεσης (συγκόλληση υποδοχής).

Για να διευκολύνουμε μια γρήγορη κατανόηση, μπορούμε να το χωρίσουμε σε δύο μέρη: "A105" και "Αγκώνας συγκόλλησης υποδοχής":

• A105 - Πρότυπο Υλικού
  Αυτό αναφέρεται σε σφυρήλατα από ανθρακούχο χάλυβα που συμμορφώνονται με το αμερικανικό πρότυπο ASTM A105. Αυτό το υλικό προσφέρει καλή αντοχή, πλαστικότητα και σκληρότητα, καθιστώντας το κατάλληλο για συστήματα σωληνώσεων πίεσης σε περιβάλλοντος και αυξημένες θερμοκρασίες.

• Αγκώνας συγκόλλησης υποδοχής - Μέθοδος σύνδεσης & Λειτουργία
  Αυτό αναφέρεται σε έναν αγκώνα που χρησιμοποιεί συγκόλληση υποδοχής για σύνδεση. Το εξάρτημα έχει μια "υποδοχή" στο άκρο του. Κατά την εγκατάσταση, ο σωλήνας εισάγεται σε αυτήν την υποδοχή και στη συνέχεια εφαρμόζεται μια συγκόλληση φιλέτου στη θύρα. Αυτή η μέθοδος σύνδεσης είναι γνωστή για την ευκολία ευθυγράμμισης και τις στιβαρές συγκολλήσεις, καθιστώντας την ιδιαίτερα κατάλληλη για σωληνώσεις μικρής διαμέτρου, υψηλής πίεσης.

Βασικά Χαρακτηριστικά και Προδιαγραφές

Αυτός ο τύπος αγκώνα έχει συνήθως τα ακόλουθα χαρακτηριστικά:

• Διαδικασία κατασκευής: Κυρίως σφυρήλατη. Η διαδικασία σφυρηλάτησης έχει ως αποτέλεσμα μια πυκνότερη μεταλλική δομή με μεγαλύτερη αντοχή από τα χυτά εξαρτήματα, καθιστώντας την κατάλληλη για την αντοχή σε υψηλή πίεση.

• Μέγεθος και Πίεση:

  • Εύρος μεγέθους: Χρησιμοποιείται συνήθως για αγωγούς μικρής διαμέτρου DN50 (περίπου 2 ίντσες) και κάτω.

  • Βαθμολογίες πίεσης: Τα κοινά classes περιλαμβάνουν 3000LB, 6000LB και 9000LB. Οι υψηλότερες βαθμολογίες υποδεικνύουν μεγαλύτερη ικανότητα αντοχής στην πίεση. Ένα τυπικό παράδειγμα είναι ένας αγκώνας συγκόλλησης υποδοχής DN50 που μπορεί να επιτύχει μια βαθμολογία κατηγορίας 3000 λιβρών.

Γιατί αγκώνες συγκόλλησης υποδοχής;

• Ανθεκτικό στην διαρροή: Η διαδικασία συγκόλλησης για εξαρτήματα συγκόλλησης υποδοχής δημιουργεί έναν ισχυρό, σφιχτό δεσμό.

• Ανθεκτικότητα: Ο ανθρακούχος χάλυβας A105 έχει καλή αντοχή, σκληρότητα και αντοχή στην πίεση, καθιστώντας τον κατάλληλο για τις περισσότερες βιομηχανικές εφαρμογές.

• Συμπαγής: Οι συγκολλήσεις υποδοχής προσφέρουν μια συμπαγή, τακτοποιημένη λύση σε σύγκριση με άλλους τύπους συνδέσεων όπως οι συνδέσεις με σπείρωμα, οι οποίες μπορεί να είναι επιρρεπείς σε διαρροές υπό υψηλή πίεση.
