Η Yuhong Holding Group Co., LTD
Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUHONG |
Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Αριθμό μοντέλου: | ΟΜΌΚΕΝΤΡΟΣ ΜΕΙΩΤΉΣ JIS B2312 SUS304 |
Ποσότητα παραγγελίας min: | 1pc |
---|---|
Συσκευασία λεπτομέρειες: | ΘΗΚΗ ΚΟΝΤΡΑ ΠΛΑΚΕ,ΠΑΛΕΤΑ |
Χρόνος παράδοσης: | 7 ημέρες |
Όροι πληρωμής: | L/C,T/T |
Όνομα προϊόντων: | Μειωτής Buttweld | πρότυπα: | JIS B2312 |
---|---|---|---|
Υλικό: | Ανοξείδωτο SUS304 | OD: | 3/4» σε 24» |
ΒΑΡΟΣ: | Sch10s To XXS | Σύνδεση: | Συγκόλληση Πισινών |
Εφαρμογή: | Πετρέλαιο, δύναμη, χημική ουσία, κατασκευή, αέριο, μεταλλουργία, ναυπηγική κ.λπ. | Επιφάνεια: | χρώμα, που γαλβανίζεται μαύρο |
Τύπος: | Ομόκεντρος μειωτής, εκκεντρικός μειωτής | ||
Πλήρης φωτισμός: | Ενωμένη στενά τοποθέτηση σωληνώσεων JIS B2312 SUS304 άκρη, ομόκεντρος μειωτής ανοξείδωτου |

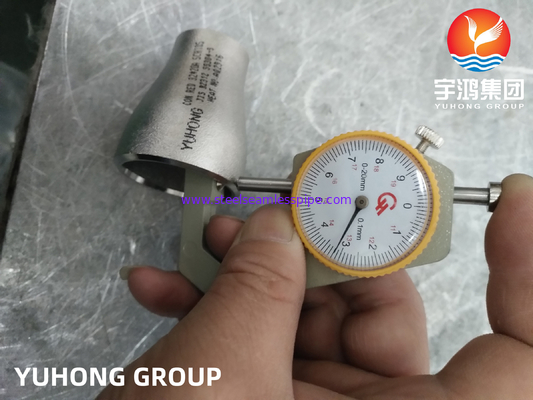

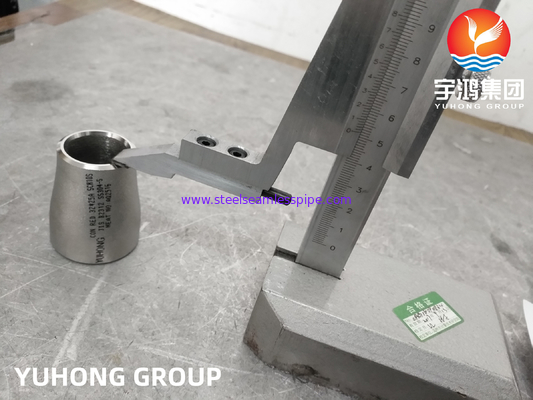

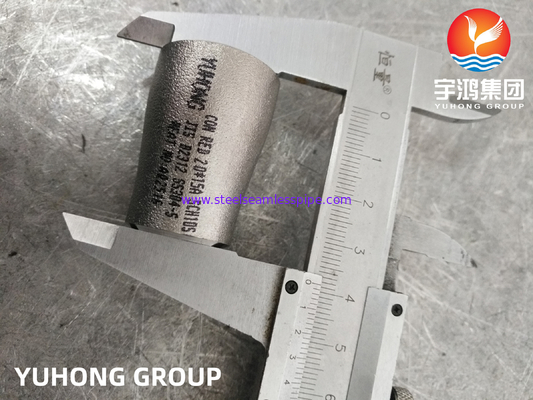

Ομόκεντρος μειωτής ανοξείδωτου τοποθετήσεων σωληνώσεων JIS B2312 SUS304 Buttweld
Η ΟΜΆΔΑ YUHONG συμμετέχει στην τοποθέτηση σωληνώσεων buttweld κατασκευαστικός, συμπεριλαμβανομένου του αγκώνα, το γράμμα Τ, καλύμματα, μειωτής, τέλος στελεχών. Παρέχουμε τους διάφορους υλικούς βαθμούς: ανοξείδωτο/διπλό κράμα χάλυβα/νικελίου. Αυτοί βρίσκουν την εφαρμογή για τη χρήση τομέων βιομηχανίας, όπως το πετρέλαιο, δύναμη, κατασκευή χάρτου, χημική ουσία, αεροπορία, θερμότητα λεβήτων, τομείς ανταλλακτών ηλεκτρικός, ναυπηγική, κατασκευή fileds τρόφιμα, ιατρικός εξοπλισμός, και άλλοι τομείς.
Ο ρόλος και των δύο τύπων μειωτών είναι να μειωθεί η γραμμή από ένα μεγαλύτερο σε ένα μικρότερο μέγεθος σωλήνων, αυτό οδηγεί προφανώς σε μια αυξανόμενη πίεση ροής.
Ο ομόκεντρος μειωτής κατασκευάζεται έτσι ώστε και οι άκρες κολπίσκων και εξόδου είναι σε έναν κοινό άξονα. Ο ομόκεντρος μειωτής είναι ευκολότερος και λιγότερο ακριβός να παραγάγει αλλά δεν επιτρέπει αρκετά την ίδια μεταβλητότητα με τον εκκεντρικό μειωτή. Τα μήκη και των δύο τύπων καθορίζονται από τα πρότυπα κατασκευής.
Προδιαγραφή
Προδιαγραφές | JIS B2312 SUS304 |
Μέγεθος τοποθετήσεων σωληνώσεων | Άνευ ραφής συναρμολογήσεις συγκόλλησης άκρης ανοξείδωτου: 1/2» - 10» Ενωμένες στενά συναρμολογήσεις συγκόλλησης άκρης ανοξείδωτου: 1/2» - 48» |
Διαστάσεις τοποθετήσεων σωληνώσεων | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 ASME 16,11, MSS SP-79, 83, 95, 97, BS 3799 |
Πάχος τοποθετήσεων σωληνώσεων | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS ΔΙΑΘΈΣΙΜΟ ΜΕ ΤΟ NACE Ο Κ. 01-75 |
Τύποι τοποθετήσεων σωληνώσεων | Άνευ ραφής/ERW/ενωμένος στενά/κατασκευασμένος |
Πρότυπα κατασκευής | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011, DN15-DN1200 BS: BS4504, BS4504, BS1560, BS10 JIS: JIS B2311, JIS B2312, JIS B2313, JIS B2316 GOST: GOST 17375, GOST 17376, GOST 30753, GOST 17378, GOST 17379, GOST 17380 Το EN: EN10253-1, EN10253-2 |
Κάμπτοντας ακτίνα | R=1D, 2$ος, τρισδιάστατος, 5D, 6D, 8D, 10D ή συνήθεια |
Σύνδεση | Συγκόλληση |
Αγκώνας τοποθετήσεων σωληνώσεων | Γωνία: 22,5 βαθμοί, 30deg, 45 βαθμοί, 90 βαθμοί, 180 βαθμοί, 1.0D, 1.5D, 2.0D, 2.5D, τρισδιάστατο, 4D, 5D, 6D, 7D-40D. Πρότυπα: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, ΜΒ, ISO |
Σειρά μεγέθους τοποθετήσεων σωληνώσεων | 1/2» NB σε 24» NB σε Sch 10s, η δεκαετία του '40, η δεκαετία του '80, 160s, XXS. (DN6~DN100) |
Διαδικασία παραγωγής τοποθετήσεων σωληνώσεων | Η ώθηση, Τύπος, σφυρηλατεί, χυτός, κ.λπ. |
Πιστοποιητικά δοκιμής συναρμολογήσεων Buttweld |
|
Ειδικευμένος κατασκευαστής | 90º αγκώνες, συζεύξεις, μειωτές, ένθετα, καλύμματα, θηλές, αγκώνες 45º, γράμματα Τ, σταυροί, ίσα γράμματα Τ & μείωση των γραμμάτων Τ |
Μεγέθη του μειωτή JIS B2312 Buttweld
Μέγεθος D1 | Μέγεθος D2 | ||
DN | NPS | OD (χιλ.) | |
20 | 3/4 ″ | 27.2 | DN15 |
25 | 1 ″ | 34.0 | DN20, DN15 |
32 | 1-1/4 ″ | 42.7 | DN25, DN20, DN15 |
40 | 1-1/2 ″ | 48.6 | DN32, DN25, DN20, DN15 |
50 | 2 ″ | 60.5 | DN40, DN32, DN25, DN20 |
65 | 2-1/2 ″ | 76.3 | DN50, DN40, DN32, DN25 |
80 | 3 ″ | 89.1 | DN65, DN50, DN40, DN32 |
90 | 3-1/2 ″ | 101.6 | DN80, DN65, DN50, DN40, DN32 |
100 | 4 ″ | 114.3 | DN90, DN80, DN65, DN50, DN40 |
125 | 5 ″ | 139.8 | DN100, DN90, DN80, DN65, DN50 |
150 | 6 ″ | 165.2 | DN125, DN100, DN90, DN80, DN65 |
200 | 8 ″ | 216.3 | DN150, DN125, DN100, DN90 |
250 | 10 ″ | 267.4 | DN200, DN150, DN125, DN100 |
300 | 12 ″ | 318.5 | DN250, DN200, DN150, DN125 |
350 | 14 ″ | 355.6 | DN300, DN250, DN200, DN150 |
400 | 16 ″ | 406.4 | DN350, DN300, DN250, DN200 |
450 | 18 ″ | 457.2 | DN400, DN350, DN300, DN250 |
500 | 20 ″ | 508.0 | DN450, DN400, DN350, DN300 |
