Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Αριθμό μοντέλου: | F317L / UNS S31703/1,4449 |
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Συσκευασία λεπτομέρειες: | ΠΑΛΕΤΑ, ΘΗΚΗ ΚΟΝΤΡΑ ΠΛΑΚΕ |
| Χρόνος παράδοσης: | 7days |
| Όροι πληρωμής: | L/C, T/T |
| Υψηλό φως: | Φλάντζες χάλυβα κουπιών φτυαριών,Τυφλές φλάντζες SA182 F317,1.4449 φλάντζες χάλυβα |
||
|---|---|---|---|

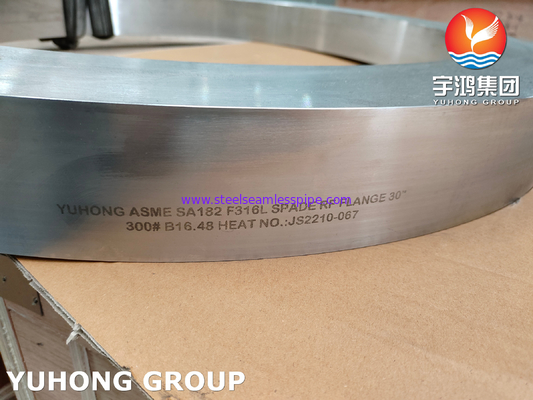

ΦΛΆΝΤΖΕΣ ΦΤΥΑΡΙΩΝ PADDLE/BLANKS/BLINDS SA182 F317L/UNS B16.48 S31703/1,4449

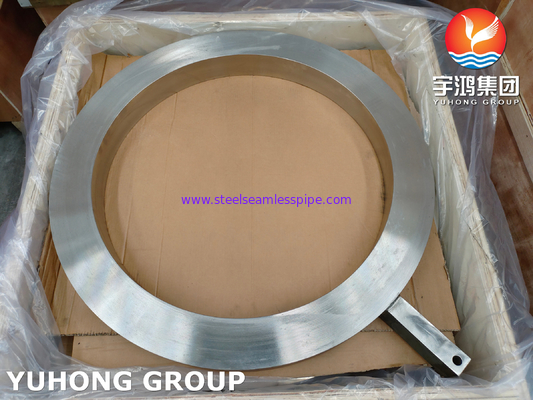

Τι είναι μια φλάντζα φτυαριών;
Η φλάντζα φτυαριών είναι ένα στρογγυλό κομμάτι του μετάλλου με μια μικρή ετικέττα και σχεδιάζεται για να παρεμβληθεί μεταξύ μιας ένωσης φλαντζών και έπειτα σταθερά να στερεωθεί στο ρυθμό με να βιδώσει μέσα τα μπουλόνια. Αυτό κλείνει μακριά το σωλήνα και αποτρέπει τη διαγώνια μόλυνση μεταξύ των υγρών και επιτρέπει στους μηχανικούς για να εργαστεί στη σωλήνωση.
Χρησιμοποιημένη εκτενώς στο πετρέλαιο και τις χημικές βιομηχανίες διαδικασίας, μια φλάντζα φτυαριών μπορεί να εφαρμοστεί σε άλλες βιομηχανίες όπου υπάρχει μια απαίτηση να κλειθεί μακριά η ροή ενός υλικού σε άλλο.
Γενικά μια φλάντζα φτυαριών κρατιέται σε μια θέση έτσι ώστε η κανονική ροή μπορεί να πραγματοποιηθεί. Μόλις πρέπει να σταματήσει η ροή, η φλάντζα φτυαριών περιστρέφεται στη στενή θέση και ο σωλήνας αποκλείεται συνολικά έτσι ώστε η απουσία ροής είναι δυνατή.
Γενικά, οι φλάντζες φτυαριών είναι διαθέσιμες σύμφωνα με τις προδιαγραφές API 590 και ASTM 16,48 ή καμένος στις απαιτήσεις πελατών.
Ισοδύναμος βαθμός φλάντζας ανοξείδωτου ASME SA182 F317L
| ΠΡΟΤΥΠΑ | WERKSTOFF NR. | UNS | JIS | Το EN |
| SS 317 | 1.4449 | S31700 | SUS 317 | – |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Χημική σύνθεση της φλάντζας ανοξείδωτου ASME SA182 F317L
| Βαθμός | Γ | ΜΝ | Si | Π | S | Χρώμιο | Mo | Νι | Φε |
| SS 317 | 0,08 ανώτατο | 2.0 ανώτατος | 1.0 ανώτατος | 0,045 ανώτατα | 0,030 ανώτατα | 18.00 – 20,00 | 3.00 – 4,00 | 11.00 – 15,00 | 57,845 λ. |
| SS 317L | 0,035 ανώτατα | 2.0 ανώτατος | 1.0 ανώτατος | 0,045 ανώτατα | 0,030 ανώτατα | 18.00 – 20,00 | 3.00 – 4,00 | 11.00 – 15,00 | 57,89 λ. |
Μηχανική δύναμη της φλάντζας ανοξείδωτου ASME SA182 F317L
| Πυκνότητα | Σημείο τήξης | Εκτατή δύναμη | Δύναμη παραγωγής (0.2%Offset) | Επιμήκυνση |
| 7.9 g/cm3 | 1400 °C (2550 °F) | PSI – 75000, MPA – 515 | PSI – 30000, MPA – 205 | 35% |
| 7.9 g/cm3 | 1400 °C (2550 °F) | PSI – 75000, MPA – 515 | PSI – 30000, MPA – 205 | 35% |
Φλάντζα ανοξείδωτου ASME SA182 F317L
| Πρότυπα | Κατηγορία | Διάμετρος | Διάμετρος κύκλων μπουλονιών | Αριθμός μπουλονιών | Μέγεθος μπουλονιών | Διάμετρος της τρύπας μπουλονιών |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| ΣΑΝ φλάντζα 2129 | Πίνακας Γ | 95 | 67 | 4 | 13 | 14 |
| Πίνακας Δ | 95 | 67 | 4 | 13 | 14 | |
| Πίνακας Ε | 95 | 67 | 4 | 13 | 14 | |
| Πίνακας Φ | 95 | 67 | 4 | 13 | 14 | |
| Πίνακας Χ | 114 | 83 | 4 | 16 | 17 | |
| Πίνακας J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | Ansi 150 | 89 | 60 | 4 | 13 | 16 |
| Ansi 300 | 95 | 67 | 4 | 13 | 16 | |
| Ansi 600 | 95 | 67 | 4 | 13 | 16 | |
| Ansi 900 | 121 | 83 | 4 | 19 | 22 | |
| Ansi 1500 | 121 | 83 | 4 | 19 | 22 | |
| Φλάντζα του ISO 7005 (DIN) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
Εκτίμηση πίεσης φλαντζών ανοξείδωτου ASME SA182 F317L
| Temp. °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 έως 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Διάφορα είδη φλαντζών μπορούμε να παρέχουμε όπως κατωτέρω
1. Ολίσθηση-στις φλάντζες.
Ολίσθηση-στις φλάντζες έχει ένα χαμηλότερο αρχικό κόστος από φλάντζες λαιμών συγκόλλησης επειδή απαιτούν τη λιγότερη ακρίβεια στον τέμνοντα σωλήνα στο μήκος, και παρέχουν μια μεγαλύτερη ευκολία της ευθυγράμμισης στη συνέλευση. Εντούτοις, η υπολογισμένη δύναμή τους διά την εσωτερική πίεση είναι περίπου 2/3's η δύναμη των φλαντζών λαιμών συγκόλλησης, και η ζωή τους κάτω από την κούραση είναι 1/3 κοντύτερο. Ολίσθηση-στις φλάντζες περιορίζεται στα 1/2»» πρότυπα λιβρών μεγεθών 2 σε ½ το 1500.
2. Περασμένες κλωστή φλάντζες
Οι περασμένες κλωστή φλάντζες χρησιμοποιούνται για τις ειδικές εφαρμογές. Μπορούν να συγκεντρωθούν χωρίς συγκόλληση και μπορούν χρησιμοποιώ εξαιρετικά στις υψηλές υπηρεσίες--σε ή κοντά στην ατμοσφαιρική πίεση--όπου ο χάλυβας κραμάτων είναι ουσιαστικός για τη δύναμη. Οι περασμένες κλωστή φλάντζες δεν είναι ταιριαγμένες για τους όρους που περιλαμβάνουν τη θερμοκρασία ή τις κάμπτοντας πιέσεις, ή υπό τους κυκλικούς όρους όπου η διαρροή μέσω των νημάτων μπορεί να εμφανιστεί.
3. Φλάντζες λαιμών συγκόλλησης
Οι φλάντζες λαιμών συγκόλλησης έχουν μια μακροχρόνια εκλεπτυμένη πλήμνη και μια βαθμιαία μετάβαση του πάχους στην περιοχή της συγκόλλησης άκρης που ενώνει τους στο σωλήνα. Η εκλεπτυμένη πλήμνη παρέχει τη σημαντική ενίσχυση στη φλάντζα και την αντίσταση. Αυτός ο τύπος φλάντζας προτιμώ για τους αυστηρούς όρους υπηρεσιών ως αποτέλεσμα των υπό το μηδέν ή υψηλών θερμοκρασιών υψηλής πίεσης.
4. Τυφλές φλάντζες
Οι τυφλές φλάντζες χρησιμοποιούνται για να φράξουν τις άκρες της σωλήνωσης, των βαλβίδων και των ενάρξεων δοχείων πίεσης. Οι τυφλές φλάντζες μπορούν να χειριστούν την υψηλή πίεση από την εσωτερική πίεση και η φόρτωση μπουλονιών δεδομένου ότι το μέγιστο τονίζει στην τυφλή φλάντζα είναι κάμπτοντας πιέσεις στο κέντρο.
5. Φλάντζες συγκόλλησης υποδοχών
Οι φλάντζες συγκόλλησης υποδοχών αναπτύσσομαι για τη χρήση στη μικρή υψηλή διοχέτευση με σωλήνες μεγέθους. Με μια εσωτερική συγκόλληση, οι φλάντζες συγκόλλησης υποδοχών είναι ισχυρότερες και έχουν τη μεγαλύτερη δύναμη κούρασης από τη διπλή συγκόλληση ολίσθηση-επάνω βάζουν φλάντζα. Ομαλός άντεξε τους όρους μπορεί να επιτευχθεί εύκολα με τη λείανση της εσωτερικής συγκόλλησης. Αυτή η φλάντζα χρησιμοποιείται συνήθως στη χημική διοχέτευση με σωλήνες διαδικασίας.
6. Κοινές φλάντζες περιτυλίξεων
Οι κοινές φλάντζες περιτυλίξεων χρησιμοποιούνται με το κοινό στέλεχος περιτυλίξεων. Οι κοινές φλάντζες περιτυλίξεων χρησιμοποιούνται συνήθως στον άνθρακα ή τα χαμηλά συστήματα σωληνώσεων χάλυβα κραμάτων που πρέπει να αποσυναρμολογηθούν συχνά για την επιθεώρηση και τον καθαρισμό. Δεν πρέπει να χρησιμοποιηθούν σε οποιαδήποτε σημεία όπου οι αυστηρές κάμπτοντας πιέσεις εμφανίζονται.
Εφαρμογή
