Επικαιροποιημένες συσκευές για την κατασκευή πλαισίων από ατσάλι
Φλάντζες διασταύρωσης δακτυλίων, επίσης γνωστό ως τυφλό γυαλιού, είναι ένας τύπος προσαρμογής φλάντζας που χρησιμοποιείται για να διαχωρίσει ή να απομονώσει τμήματα αγωγού.ίσιο κομμάτι μετάλλουΌταν τοποθετείται σε αγωγό μεταξύ δύο φλάντζων, μια φλάντζη με δαχτυλίδι διαχωρισμού επιτρέπει την εύκολη συντήρηση, επιθεώρηση ή τροποποίηση μιας γραμμής.Αποτελούν βασικά συστατικά σε πολλές βιομηχανικές εφαρμογές, παρέχοντας αξιόπιστη απόσταση και ευθυγράμμιση για τη διασφάλιση της αποτελεσματικής και ασφαλούς λειτουργίας των συστημάτων αγωγών και εξοπλισμού.
Τύποι:
-

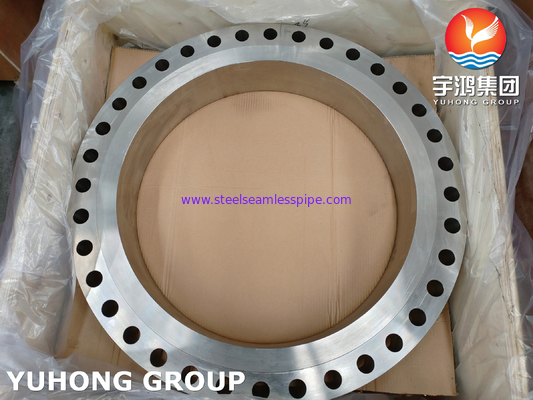

Διαχωριστικά δακτυλιδίων: κυκλικοί διαχωριστές που ταιριάζουν μεταξύ των φλάντζων για να διατηρούν ένα συγκεκριμένο κενό.
-

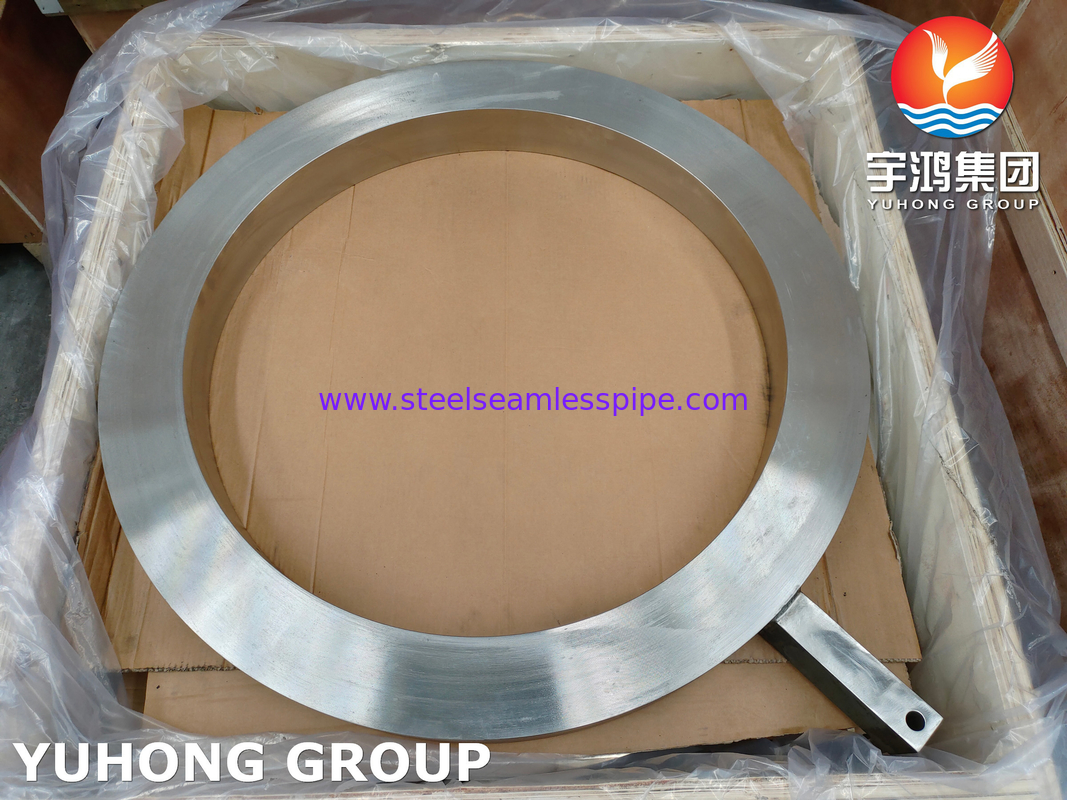

Διαχωριστικά με κουπί: Με σχήμα σαν κουπί, αυτοί οι διασταυρωτές χρησιμοποιούνται σε εφαρμογές όπου απαιτείται ένα πιο ουσιαστικό ή συγκεκριμένο σχήμα για τη διατήρηση του διαστήματος.
Πλεονεκτήματα
-
Αντίσταση στη διάβρωση: Η κατασκευή από ανοξείδωτο χάλυβα εξασφαλίζει μακροχρόνια απόδοση ακόμη και σε σκληρά περιβάλλοντα.
-
Δυνατότητα: Η υψηλή αντοχή και η αντοχή στην φθορά καθιστούν τους διασταυρωτές αυτούς αξιόπιστους για μακροχρόνια χρήση.
-
Ακριβότητα: Εξασφαλίζει την ακριβή απόσταση και ευθυγράμμιση, η οποία είναι ζωτικής σημασίας για την ορθή λειτουργία των συστημάτων αγωγών και εξοπλισμού.
-
Πολλαπλομορφία: Διατίθεται σε διάφορα μεγέθη και διαμορφώσεις για να ταιριάζει σε διαφορετικές εφαρμογές και απαιτήσεις.
-
Εύκολη εγκατάσταση: Σχεδιασμένο για εύκολη εγκατάσταση και αφαίρεση, διευκόλυνση συντήρησης και επισκευής.
Ισότιμη ποιότητα φλάντζας από ανοξείδωτο χάλυβα ASME SA182 F317L
| ΣΤΑΝΤΑΡΤ |
Εργοστάσιο NR. |
Εθνική Υπηρεσία |
ΔΕΣ |
Επικεφαλής |
| ΣΤ 317 |
1.4449 |
S31700 |
SUS 317 |
Επικεφαλής |
| SS 317L |
1.4438 |
S31703 |
SUS 317L |
X2CrNiMo18-15-4 |
Χημική σύνθεση της φλάντζας από ανοξείδωτο χάλυβα ASME SA182 F317L
| Αξία |
Γ |
Μ |
Ναι. |
Π |
S |
Αρ |
Μo |
Νι |
Φε |
| ΣΤ 317 |
0.08 το πολύ |
2.0 μέγιστο |
1.0 μέγιστο |
0.045 μέγιστο |
0.030 μέγιστο |
18.00 ̇ 20.00 |
3.00 ∙ 4.00 |
11.00 ¢ 15.00 |
570,845 λεπτά |
| SS 317L |
0.035 μέγιστο |
2.0 μέγιστο |
1.0 μέγιστο |
0.045 μέγιστο |
0.030 μέγιστο |
18.00 ̇ 20.00 |
3.00 ∙ 4.00 |
11.00 ¢ 15.00 |
57.89 λεπτά |
Μηχανική αντοχήΕπικαιροποιημένη μέθοδος
| Σφιχτότητα |
Σημείο τήξης |
Δυνατότητα τράβηξης |
Δυνατότητα απόδοσης (0,2% αντιστάθμιση) |
Επέκταση |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Πισι 75000, MPa 515 |
Ψι ̇ 30000, MPa ̇ 205 |
35 % |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Πισι 75000, MPa 515 |
Ψι ̇ 30000, MPa ̇ 205 |
35 % |
Επικαιροποιημένη μέθοδος
| Τύπος |
Τάξη |
Διάμετρος |
Διάμετρος κύκλου μαστού |
Αριθμός βρόχων |
Μέγεθος μπουρνού |
Διάμετρος της τρύπας βρόγχου |
| AS4087 |
PN14 |
95 |
67 |
4 |
M12 |
14 |
| AS 2129 Φλάντζες |
Πίνακας Γ |
95 |
67 |
4 |
13 |
14 |
| Πίνακας D |
95 |
67 |
4 |
13 |
14 |
| Πίνακας Ε |
95 |
67 |
4 |
13 |
14 |
| Πίνακας F |
95 |
67 |
4 |
13 |
14 |
| Πίνακας H |
114 |
83 |
4 |
16 |
17 |
| Πίνακας Ι |
114 |
83 |
4 |
16 |
17 |
| ΑΝΣΙ Β16.5 |
ΑΝΣΙ 150 |
89 |
60 |
4 |
13 |
16 |
| ΑΝΣΙ 300 |
95 |
67 |
4 |
13 |
16 |
| ΑΝΣΙ 600 |
95 |
67 |
4 |
13 |
16 |
| ΑΝΣΙ 900 |
121 |
83 |
4 |
19 |
22 |
| ANSI 1500 |
121 |
83 |
4 |
19 |
22 |
| Διάταξη ISO 7005 |
PN6 |
80 |
55 |
4 |
M10 |
11 |
| PN10 |
95 |
65 |
4 |
M12 |
14 |
| PN16 |
95 |
65 |
4 |
M12 |
14 |
| PN20 |
90 |
60.5 |
4 |
M14 |
16 |
| PN25 |
95 |
65 |
4 |
M12 |
14 |
| PN40 |
95 |
65 |
4 |
M12 |
14 |
Κατηγορίες φλάντζων
Φλάντζες από ανοξείδωτο χάλυβα: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L κλπ.
Δυαδική ατσάλινη φλέβα: UNS S31803, 2205, S31254 (254SMO)
Υπερ-διπλό ατσάλινο φλάντζο: UNS S32750, UNS S32760, UNS S32304, S31500
Φλάντζες από χάλυβα άνθρακα: ASTM A105, A105N κλπ.
Φλάντζες από κράμα χάλυβα: F1, F11, F22, F5, F9, F91 κλπ.
Φλάντζες από κράμα νικελίου όπως παρακάτω
Monel 400 & K500,
Ίνκονελ 600, 601, 617, 625, 690, 718, Χ-750.
Ενσωματωμένο 800, 800H, 800HT, 825, 925.
Χαστέλλοι C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Εφαρμογή
-
Συστήματα αγωγών: Χρησιμοποιείται σε αγωγούς για τη διατήρηση της σωστής απόστασης μεταξύ των φλάντζων, εξασφαλίζοντας τη σωστή ευθυγράμμιση και αποτρέποντας την πίεση στους αγωγούς.
-
Υπό πίεση δοχεία: Χρησιμοποιείται σε δοχεία υπό πίεση για να εξασφαλίζεται συνεπής απόσταση και ευθυγράμμιση, η οποία είναι ζωτικής σημασίας για τη διατήρηση της δομικής ακεραιότητας.
-
Εναλλακτές θερμότητας: Χρησιμοποιείται σε εναλλάκτες θερμότητας για τη διατήρηση του απαραίτητου διαστήματος μεταξύ των εξαρτημάτων, διευκολύνοντας την αποτελεσματική μεταφορά θερμότητας.
-
Βιομηχανικός εξοπλισμός: Βρίσκεται σε διάφορα βιομηχανικά μηχανήματα όπου η ακριβής απόσταση και ευθυγράμμιση είναι κρίσιμες για τη βέλτιστη απόδοση.
